QW和WQ潜水排污泵区别

排污泵:QW潜水排污泵详细信息：排污泵,自吸式排污泵,无堵塞排污泵,潜水排污泵,液下式排污泵,管道排污泵WQ（QW）系列潜水式无堵塞排污泵在引进国外先进技术的基础上，在经我厂科研人员的共同努力下，同时广泛征求国内水泵专家的意见，并经过多次改良而研制成功的，经测试各项性能指标次达到国外同类产品的先进水平。

潜水排污泵流量：7∽2400m3/h,潜水排污泵扬程：7∽60m等，潜水排污泵根据使用介质，安装方式不同设计制造成同性能参数的WL、YW、GW系列产品。

潜水排污泵产品特点1、潜水排污泵采用独特的单片或双片轮结构，大大提高了污物通过能力，能有效的通过泵口径的倍纤维物质与直径为泵口径约50%的固体颗粒。

2、潜水排污泵机械密封采用新型硬质耐腐的钛化儿钨材料，可使泵安全连续运行8000小时以上。

3、潜水排污泵整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入中即可工作，大大减少工程造价。

4、潜水排污泵密封油室内设置有高精度搞干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

5、潜水排污泵可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性怀可靠性。

6、潜水排污泵浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

7、WQ系列潜水排污泵可根据用户需要配备双导轨自动耦合安装系统，它安装、维修带来更大方便，人可不必为此而进入污水坑。

8、潜水排污泵能够在全扬程内使用，而保证电机不会过载。

9 潜水排污泵有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

潜水排污泵主要用途潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业、以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，潜水排污泵也可用于抽送清水及带腐蚀性介质。

潜水排污泵安装方式室内污水池(集水坑)排污泵采用移动式安装(软管)(单泵)、固定式安装(硬管)(单泵、双泵)和带自动耦合装置固定式安装(单泵、双泵)3种形式。

排污泵可以分哪些类型？
1)WQ型潜污泵，他们都是潜在污水里的，WQ是无堵塞排污泵的意思，与之相对的是QW型的最为普通。

WQ之所以说是无堵塞是因为叶轮设计的和QW不一样，不容易堵塞，至于是否是不锈钢那是材质的问题，普通材质的碳钢的，一般不能耐一些污水中含有酸碱的东西，容易腐蚀，不锈钢就可以耐腐蚀了。

2)JYWQ自动搅匀排污泵是带有自动将污水搅拌均匀再抽吸，这样保证介质密度均匀，不易堵塞，
3)WL立式排污泵就是WQ潜水无堵塞排污泵的立式安装方式，YW是液下式潜污泵，具有液下泵的特点，AS其实也是一样的，但是她一般是要配用胶管的。

4)ZW自吸式排污泵是属于自吸式的排污泵，达到自吸功能他是在泵设计时通过空转将空气排出吸取含有空气的介质，知道介质将泵体注满完成自吸的。

他们的结构区别不是很大，只是安装方式不怎么一样，然后就是叶轮直径，电机与泵的连接方式，是否带了自吸装置等。

自动搅匀排污泵潜水排污泵带有自动搅匀切割功能,用在污水较多杂质的情况下,比如有卫生纸,大便,甚至女性冲到厕所里的巾巾也能打碎，不锈钢那些只是材质的不同延长使用寿命,功能上本质并没区别。

For personal use only in study and research; not for commercial use各种潜污泵型号意义：QW（WQ）型无堵塞潜污泵型号：100WQ100-22-15100表示为：潜污泵出口直径，单位为MM.W表示为：污水。

Q表示为：潜水。

100表示为：潜污泵的流量为100立方米每小时。

22表示为：潜污泵的扬程，单位为米。

15表示为：潜污泵配用功率为15KW。

AS、A V型潜污泵型号AS 16 - 2 W CBAS表示为：单叶片叶轮。

16表示为：功率P2X100（加以调整）。

2表示为：电机的级数。

W表示为：电压为220V。

CB表示为：抗堵塞撕裂机构。

此潜污泵排污能力强，无堵塞能有效通过直径φ30～φ80毫米的固体颗粒。

撕裂机构能够把纤维状物质撕裂，切断，然后顺利排放，无需在泵上加滤网。

可配备全自动保护控制箱对产品的漏电、漏水及过载等进行有效保护，提高产品的安全可靠性。

JYWQ型自动搅匀潜污泵型号：100 JY WQ 100 - 15 - 7.5100表示为：潜污泵排出口公称直径为100MM.JY表示为：带自动搅匀装置。

WQ表示为：潜水排污泵。

100表示为：额定流量，单位为立方米每小时。

15表示为：额定扬程，单位为米。

7.5表示为：配用电机额定功率，单位为KW。

JYWQ型自动搅匀潜污泵利用泵自身出水压力，搅匀污水池内沉淀污泥，真正达到彻底排出污水池沉淀物的目的。

适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物。

安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

WQK/QG带切割装置潜污泵型号：W Q K(X、D) / QGW表示为：污水。

Q表示为：潜水式。

K表示为：开式叶轮，其中X代表旋流式叶轮，D代表单通道叶轮。

QG表示为：带切割装置的潜污泵。

WQK/QG带切割装置排污泵主要用于工程污水，生活污水。

一、污水泵型号种类大全污水泵型号根据使用工况及安装方式分为潜水污水泵、长杆式液下污水泵、管道式污水泵或者自吸式污水泵，潜水污水还分为带搅匀功能的污水泵和带切割功能的污水泵。

二、潜水污水泵型号种类大全概述1、WQ型潜水污水泵潜水污水泵主要为了满足不想建设泵房的用户而设计，小型的潜水污水泵只需要把管道连接上污水泵潜入水里电源通电之后启动潜水污水泵就能达到抽水的效果，适应输送各种含有颗粒杂质的污水。

QW(WQ)型无堵塞潜水排污泵2、自动搅匀功能潜水污水泵如果沉淀物较多选用自动搅匀排污泵效果更佳，它能把泵周围的沉淀物给搅匀起来然后再输送走，提高了潜水污水泵的排污能力，比如输送工地的废水用该系列产品特别明显，建筑工地积水里面含泥量较大水池底部沉淀物较多不通过搅匀泵很难把水池底部的污水抽吸干净，注：如果泥浆含量较大建议选用剩余污泥泵才能胜任。

3、带切割功能潜水污水泵另一种是带切割功能的污水泵产品，取代了一般的潜水排污泵输送化粪池或者污水里面含有布条手套的介质时容易堵塞的弊端，而潜水泵切割泵具有完全能把各类手套及布条切碎输送走的功能，所以输送的介质里面含有各类纤维时不能选用普通的污水泵型号而应该选用潜水切割泵效果更好。

三、管道式污水泵型号种类大全概述管道式污水泵主要是安装与地面的一种无堵塞污水泵产品，管道式污水泵型号参数其实和潜水污水泵型号参数几乎完全一样，该系列产品适应用于液位比泵高的工况。

如果液位比泵低我们建议选用ZW自吸排污泵更合适。

管道式污水泵型号参数可以参照上面的潜水污水泵型号参数。

PW型污水泵四、自吸式污水泵型号种类大全概述自吸式污水泵主要适应与需要把泵安装在地面，而液位又比较低的工况环境使用，比如用于工厂的污水处理及排放，通常污水都是汇集到一个比地面低的水池，如果担心使用潜水污水泵以后检修维护交麻烦又不想选用潜水污水泵那么最好的泵类就是自吸式污水泵类产品，自吸式污水泵根据结构形式分为带联轴器式自吸污水泵和直联式自吸排污泵产品，两种污水泵型号参数均一样只是区别在于直联式占地面积相对较小一点。

潜水泵型号
潜水泵是一种应用广泛的水泵，它广泛应用于市政排水、工业排水、工程建设、农田灌溉、船舶排水等领域。

其中，不同的潜水泵型号具有不同的特点和适用范围，本文将介绍几种常见的潜水泵型号。

1. XQ准脉冲潜水泵
XQ准脉冲潜水泵是一种新型的潜水泵，采用了最新的泵体设计和材料技术，
具有高效节能、低噪音、耐腐蚀等特点。

该型号的潜水泵适用于家庭生活污水排放、工业废水排放等场合。

2. QDQX潜水排污泵
QDQX潜水排污泵是一种专门用于排放污水的潜水泵，采用了高强度材料制造，适用于污水处理厂、市政排水站等场所。

该型号的潜水泵具有排污能力强、自动运行、无需人工操作等特点。

3. YW潜水混流泵
YW潜水混流泵是一种专门用于输送清水和污水的潜水泵，采用了高效节能的
混流叶片设计，具有输送能力强、排水效率高、适用范围广等特点。

该型号的潜水泵适用于农田灌溉、城市供水等领域。

4. WQ潜水排污泵
WQ潜水排污泵是一种专门用于排放污水和污泥的潜水泵，采用了自动搅拌装
置和高效耐腐蚀泵体，适用于化工厂、污水处理厂等场合。

该型号的潜水泵具有排污效率高、耐腐蚀性强、使用寿命长等优点。

以上介绍了几种常见的潜水泵型号及其特点，不同的潜水泵型号适用于不同的
场合，选择适合的潜水泵型号能够提高工作效率，降低运行成本。

希望您在选择潜水泵型号时能够根据具体需求做出合适的选择。

排水泵型号：
QW（WQ（无堵塞排污泵））（WL立式排污泵）
JYWQ（自动搅匀排污泵）
YW（液下式潜污泵）AS也是
ZW（自吸式排污泵）
潜水排污泵选用的主要控制参数为水泵的流量、扬程、功率、效率、工作压力、气蚀余量等。

潜水排污泵规格型号常用的有 AS、AV、QW（WQ）、JYWQ 等系列。

QW潜水式排污泵结构图
一、产品概述
WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。

水泵和电机是同一根轴，由于水泵位
于整个排污泵最下端，它能最大限度抽吸地面积余污水。

叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。

产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。

二、产品特点
1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、过流能力强：双流道设计，确保泵运行效率高且无堵塞。

5、维修方便：采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工。

三、工作条件
流量范围：2～1500m3/h 扬程范围：3～45m
转速n：970～2900r/min 环境温度T：≤+40℃介质温度：－15℃～+60℃介质密度：≤1.3X103kg/m3 介质PH值范围：5～9 系统最高工作压力：≤0.6Mpa。

污水潜水泵型号及参数大全1. 引言污水潜水泵是一种专门用于排放和输送污水的设备，主要用于城市排水、污水处理厂、工业废水处理及农田灌溉等领域。

本文将介绍几种常见的污水潜水泵型号及其基本参数。

2. 型号一：XWQ污水潜水泵XWQ污水潜水泵是一种单级单吸轴向切割泵。

其主要特点如下：•扬程范围：2-50m•流量范围：8-550m³/h•功率范围：0.75-200kW•进口直径：50-350mm该型号的污水潜水泵适用于工业、市政污水处理及排水工程中，能有效切割纤维、塑料等颗粒物质，具有良好的排污性能。

3. 型号二：WQ宽通道污水潜水泵WQ宽通道污水潜水泵是一种多级、非堵塞式的污水潜水泵。

其主要特点如下：•扬程范围：5-40m•流量范围：5-2000m³/h•功率范围：0.75-350kW•进口直径：65-350mm宽通道设计使得该型号污水潜水泵能够有效排放含有大颗粒物的污水，适用于工业废水处理、市政污水、污水站等场合。

4. 型号三：AS潜水排污泵AS潜水排污泵是一种双吸、轴向分离式结构的污水潜水泵。

其主要特点如下：•扬程范围：5-125m•流量范围：7-1340m³/h•功率范围：1.5-400kW•进口直径：50-800mmAS潜水排污泵具有结构紧凑、噪音低、性能可靠等特点，适用于污水处理厂、化工厂及矿山工程等场合。

5. 型号四：QW液下混合流污水潜水泵QW液下混合流污水潜水泵是一种能同时输送清水和污水的潜水泵。

其主要特点如下：•扬程范围：3-30m•流量范围：10-460m³/h•功率范围：2.2-300kW•进口直径：65-600mm该型号污水潜水泵适用于排水系统、污水处理厂及污水站，具有高效能、稳定性好的优点。

6. 型号五：YW液下排污泵YW液下排污泵是一种立式、轴向流式的污水潜水泵。

其主要特点如下：•扬程范围：5-50m•流量范围：12-3500m³/h•功率范围：2.2-400kW•进口直径：150-1200mm该型号污水潜水泵适用于市政、工业污水处理站，可有效排放含有固体颗粒物的污水。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

排污泵是一种泵与电机连体，并同时潜入液下工作的泵类产品，与一般卧式泵或立式污水泵相比，排污泵结构紧凑、占地面积小。

安装维修方便，大型的排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。

连续运转时间长。

排污泵由于泵和电机同轴，轴短，转动部件重量轻，因此轴承上承受的载荷(径向)相对较小，寿命比一般泵要长得多。

不存在汽蚀破坏及灌引水等问题。

特别是后一点给操作人员带来了很大的方便。

振动噪声小，电机温升低，对环境无污染。

由于排污泵拥有这么多的优点，所以今天上海沈泉排污泵厂家就为大家来简单的讲解下经常用到的几种类型的污水泵的规格型号及字母所代表的意义，下面就请大家跟着小编一起来看看下面的内容吧。

一、QW潜水式无堵塞排污泵：QW(WQ)潜水排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代水泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该排污泵泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

QW(WQ)潜水式无堵塞排污泵型号意义：二、GW型管道式无堵塞排污泵：GW型无堵塞潜水排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

长沙水泵厂宏力泵业提供：WQ系列和QW系列潜水排污泵的区别一直都有很多客户在问他们的区别，现在长沙宏力泵业就为您解答它们的区别究竟在哪里：1、WQ和QW系列潜水排污泵到底是不是同一种潜水排污泵呢?2、我想买一台潜水泵，不知道是买QW排污泵还是WQ排污泵?3、QW和WQ排污泵在选用上，具体怎么选型呢?还有等等的一些问题，今天我就主要的几个问题做下解释，这几个问题搞清楚了，WQ和QW排污泵的区别也就明了了。

第一个问题：WQ和QW系列排污泵其实就是同一种潜水泵，只是叫法不一样。

第二个问题：想买QW或者WQ系列排污泵的话，首先要弄清楚，他们大方面其实是一样的，主要是细节上的一些问题。

具体如下：WQ系列排污泵一般都会配个自藕装置可以管它叫做(固定式);QW一般都会配个弯头然后根据需要来接橡皮管子可以管它叫做(移动式)。

一般临时性用用的话或者不在固定位置上使用的就用移动式QW;固定在一个地方使用配合管路排出污水，不移动使用的那就用固定式WQ.(WQ是带自藕装置的)。

长沙水泵厂宏力泵业提供： 第三个问题：其实WQ和QW系列排污泵选型的话就是在第二个问题的基础上，再根据自己的使用情况确定具体选型。

固定式的方便检修，直接用铁链提污水泵会顺着自藕的轨道滑上来。

(一般都用在生活用的，化粪池，或者生活污水池)这样的话人就不用下到肮脏的污水池中维修了。

移动式的是插管子的，一般要将污水池中的污水排完才拿上来的，如果中途出现故障维修就不方便了。

使用固定式的一般都会配自动电控柜和浮球，在水位低的时候控制柜自动停水泵，在水位高的时候自动启动水泵，不用有人在旁边盯着水位来控制起停泵。

移动式的一般没有在固定的位置使用，所以一般也不配电控柜，都是临时使用，要有专人手动控制水泵的起停。

读了上面的内容，您清楚了么他们之间的区别是分为使用固定式的和移动式的。

如您还有什么疑问请拔打我们的客服热线。

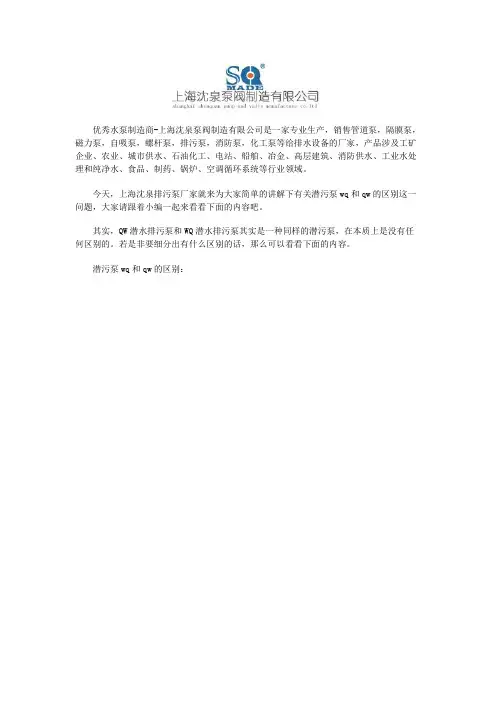

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天，上海沈泉排污泵厂家就来为大家简单的讲解下有关潜污泵wq和qw的区别这一问题，大家请跟着小编一起来看看下面的内容吧。

其实，QW潜水排污泵和WQ潜水排污泵其实是一种同样的潜污泵，在本质上是没有任何区别的。

若是非要细分出有什么区别的话，那么可以看看下面的内容。

潜污泵wq和qw的区别：
WQ潜水排污泵一般都会配个自藕装置，可以管它叫做(固定式)，固定在一个地方，配合管道排污。

WQ固定式维护方便，直接用铁链排放的污水泵沿自耦合轨道滑动，主要用于化粪池或生活污水池，可避免进入脏污水池维护。

QW潜水排污泵一般都会配个弯头然后根据需要来接橡皮管子，可以管它叫做(移动式)，主要临时使用或不固定。

QW移动式污水池的污水一般需要排出才能取出，如果中途出现故障，维修就不方便了。

值得注意的是，QW移动式一般不在固定位置使用，所以一般不配电控柜，临时使用，需要专人控制水泵关闭。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

潜水排污泵参数 QW系列潜水式无堵塞排污泵在经我厂科研人员的共同努力下，在引进国外先进技术的基础上，同时广泛征求国内水泵专家的意见，并经过多次改良而研制成功的，经测试各项性能指标次达到国外同类产品的先进水平。

潜水排污泵根据使用介质，安装方式不同设计制造成同性能参数的WL、YW、GW系列产品。

QW潜水排污泵的性能参数范围： 流量：7-2400m3/h,扬程：7-60m WQ无堵塞固定式潜水排污泵 WQ潜水泵型号意义说明： 例如：40WQ15-30-2.2 40-口径(mm) W-污水泵 Q-潜水泵 15-流量(m3/h) 30-扬程(m) 2.2-配用电机功率(kw) WQ型潜水排污泵的产品特点： 1、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入中即可工作，大大减少工程造价。

2、潜水排污泵有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

3、采用独特的单片或双片轮结构，大大提高了污物通过能力，能有效的通过泵口径的倍纤维物质与直径为泵口径约50%的固体颗粒。

4、可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性怀可靠性。

5、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

6、机械密封采用新型硬质耐腐的钛化儿钨材料，可使泵安全连续运行8000小时以上。

能够在全扬程内使用，而保证电机不会过载。

7、密封油室内设置有高精度搞干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

8、QW系列潜水排污泵可根据用户需要配备双导轨自动耦合安装系统，它安装、维修带来更大方便，人可不必为此而进入污水坑。

潜水排污泵 100wq80-24-11 一、产品简介 WQ/QW潜水排污泵(WQ水泵，WQ潜水泵，WQ污水泵)是消化、吸收国外同类产品先进技术的基础上研制成功的，具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点，在排送固体颗粒及长纤维垃圾方面，具有独特功能。

该系列泵排出水口径为50∽600mm，流量10~7000m3/h,扬程为5∽60m,功率为1.5~315KW,通过固体颗粒直径为20~145mm。

二、用途及特点 WQ/QW潜水排污泵(WQ水泵，WQ潜水泵，WQ污水泵)主要用于市政工程、工业、医院、建筑、宾馆、饭店等行业。

用于排送带固体及各种长纤维的淤泥、废水、城市生活污水(包括有腐蚀性、侵蚀性介质的场合)。

WQ/QW潜水排污泵(WQ水泵，WQ潜水泵，WQ污水泵)体积小、结构紧凑、效率高、可以根据用户要求进行水位自动控制，并备有自动保护装置及控制柜，双导轨自动安装系统等。

三、使用条件 1、电机额定电压380V，频率50HZ三相交流电源。

2、输送介质温度不超过40°。

3、输送液体介质PH值为4-10。

4、输送介质中固相物容积比在2%以下。

5、输送介质密度小于1.2×103Kg/m3 四、结构特点 WQ潜水排污泵(WQ水泵，WQ潜水泵，WQ污水泵)结构紧凑，并设置了各种状态显示，保护装置，使得泵运行安全、可靠。

1、独特的电缆密封设计，排除了电缆漏水的隐患。

2、定子采用F级绝缘，装有热保护元件。

3、18.5KW以上泵采用外循环水自动冷却，保证电泵在最低水位状态下安全运行。

4、电机腔下底部装有浮子开关，对电机侧机械密封实施监护。

5、在泵与电机的油室上端装有油水探头，对水泵侧机械密封实施监护，一旦漏水，控制系统将报警保护。

6、波纹管式双端面机械密封，密封材料为碳化钨、碳化硅及硬质合金，防止水进入电机，保证电机安全可靠运转。

7、副叶轮用于平衡机械密封外部压力，防止水进入油室，从而延长电泵的使用寿命。

各种潜污泵型号意义：QW（WQ）型无堵塞潜污泵型号：100WQ100-22-15100表示为：潜污泵出口直径，单位为MM.W表示为：污水。

Q表示为：潜水。

100表示为：潜污泵的流量为100立方米每小时。

22表示为：潜污泵的扬程，单位为米。

15表示为：潜污泵配用功率为15KW。

AS、A V型潜污泵型号AS 16 - 2 W CBAS表示为：单叶片叶轮。

16表示为：功率P2X100（加以调整）。

2表示为：电机的级数。

W表示为：电压为220V。

CB表示为：抗堵塞撕裂机构。

此潜污泵排污能力强，无堵塞能有效通过直径φ30～φ80毫米的固体颗粒。

撕裂机构能够把纤维状物质撕裂，切断，然后顺利排放，无需在泵上加滤网。

可配备全自动保护控制箱对产品的漏电、漏水及过载等进行有效保护，提高产品的安全可靠性。

JYWQ型自动搅匀潜污泵型号：100 JY WQ 100 - 15 - 7.5100表示为：潜污泵排出口公称直径为100MM.JY表示为：带自动搅匀装置。

WQ表示为：潜水排污泵。

100表示为：额定流量，单位为立方米每小时。

15表示为：额定扬程，单位为米。

7.5表示为：配用电机额定功率，单位为KW。

JYWQ型自动搅匀潜污泵利用泵自身出水压力，搅匀污水池内沉淀污泥，真正达到彻底排出污水池沉淀物的目的。

适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物。

安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

WQK/QG带切割装置潜污泵型号：W Q K(X、D) / QGW表示为：污水。

Q表示为：潜水式。

K表示为：开式叶轮，其中X代表旋流式叶轮，D代表单通道叶轮。

QG表示为：带切割装置的潜污泵。

WQK/QG带切割装置排污泵主要用于工程污水，生活污水。

适用于排送生活废水、污水、人粪尿及含有短纤维纸屑、木屑、淀粉、泥沙、矿石粒等固体悬浮物和非腐蚀性介质，被抽送液体温度不超过40℃，密度不大于1200kg/m3，ph值～9。

一、概述我公司生产的FSB型和FSB-L型氟塑料合金泵。

适用于-20℃～+120℃温度条件下输送物理性类似于水的介质：酸、氧化剂及腐蚀性介质（禁止输送快速硬质结晶体介质），过流部分全部采用塑料合金（聚四氟乙烯和聚全氟乙丙烯等多种材料）经过合理配方、模压、加工而成，它集多种塑料之优点，具有特强的腐蚀性，并具有机械强度高，不老化、无毒素分解等优点。

是输送各种强、弱酸的理想设备。

二、用途适用于在-85℃～+200℃的条件下长期输送任意浓度的任意介质：酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质)。

广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、等行业。

三、型号意义例如： 65 FSB—32L65：吸入口直径FS：过介部分为氟塑料合金B：离心泵 32：扬程 L：轴连式（带底板）100FSB-32L 100 32 100 80 18.5 2900 5.5 70 100FSB-40L 100 40 100 80 22 2900 5.5 70 100FSB-50L 100 50 100 65 30 2900 5.5 62 125FSB-32L 200 32 125 80 30 2900 5.5 72 125FSB-50L 200 50 125 100 45 2900 5.5 64 150FSB-32L 200 32 150 100 30 1450 6 77 150FSB-50L 200 50 150 100 55 1450 5 75 200FSB-32L 400 32 200 150 55 1450 3 81 200FSB-50L 400 50 200 150 75 1450 3 79产品概述:水泵磁力驱动泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。

其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

WQ、WQD系列污水污物潜水电泵由水泵、密封和电动机三部分组成,电动机位于电泵上部,为单相或三相异步电动机；水泵位于电泵下部,为双流道叶轮、蜗壳式结构；水泵与电动机之间采用硬质合金机械密封, 各固定止口处采用"O"形耐油橡胶密封圈作静密封.·电泵转轴经镀硬铬处理,可有效提高轴的耐磨性和耐腐蚀性,同时有利于叶轮的维修拆卸.·4KW及4KW以下电泵内配有热保护器,能在电泵缺相、过载、电机过热等情况下自行断开电源保护电机.5.5KW 及5.5KW以上电泵需另配电机保护装置.本系列电泵广泛应用于工厂、农田、矿山、建筑工地、市政环保等场所,可抽送含有短纤维、纸屑、泥沙等固体颗粒或软性固态物的液体, 如泥水、灰水、生活废水、污水、粪尿等,是农业排灌、河塘清淤和工地排水的理想抽水设备.电泵在下列使用条件下可以连续正常工作：1、介质温度不高于+40℃；2、介质的PH值为4-10之间；3、介质密度不超过1.3×103kg/m3；4、电源频率为50Hz,电压为单相220 V,三相380V,电压波动范围为额定值的0.9-1.1倍；5、潜水深度不超过5m.额定电压V 额定电流A配管内径mm/允许通过粒径mm扬程使用范围m净重Kg包装外形尺寸cm(同步转速3000r/min)WQD10-10-0.75 220 5.2 50/2 25 全扬程19 51×23×27 WQD6-16-0.75 220 5.2 40/1.5 20 12-17 20.5 51×23×27 WQ10-10-0.75 380 2 50/2 25 全扬程18 51×23×27 WQ6-16-0.75 380 2 40/1.5 20 12-17 19.5 51×23×27 WQ8-16-1.1 380 2.8 50/2 20 12-17 23.5 52×23×28 WQD15-10-1.1 220 7.2 50/2 25 全扬程26 54×23×26 WQ15-10-1.1 380 2.8 65/2.5 25 全扬程23.5 52×23×28 WQ8-20-1.5 380 3.2 50/2 20 16-21 25 54×23×28 WQ15-15-1.5 380 3.2 65/2.5 25 全扬程25 54×23×28 WQ9-22-2.2 380 5 50/2 25 全扬程44 69×25×31 WQ15-20-2.2 380 5 50/2 25 全扬程44 69×25×31 WQ25-17-2.2 380 5 65/2.5 25 全扬程42 68×25×31 WQ40-9-2.2 380 5 80/3 30 全扬程41 70×27×35 WQ15-26-3 380 6.5 50/2 25 全扬程49 70×27×34 WQ25-22-3 380 6.5 65/2.5 25 全扬程52 70×25×31 WQ40-13-3 380 6.5 80/3 30 全扬程51 70×28×32 WQ60-9-3 380 6.5 100/4 30 全扬程53 75×26×32 WQ25-28-4 380 8.9 65/2.5 25 全扬程61 80×29×36 WQ40-18-4 380 8.9 80/3 30 全扬程64 80×29×37 WQ60-13-4 380 8.9 100/4 30 全扬程65 84×33×38 WQ15-40-5.5 380 11.7 50/2 20 全扬程73 81×32×34 WQ30-30-5.5 380 11.7 80/3 30 全扬程73 81×32×34 WQ65-15-5.5 380 11.7 100/4 30 全扬程79 84×33×38 WQ65-22-7.5 380 15.7 80/3 35 全扬程122 95×43×43 WQ80-15-7.5 380 15.7 100/4 35 全扬程122 95×43×43 WQ100-10-7.5 380 15.7 150/6 35 全扬程129 95×43×43 WQ100-18-11 380 18 100/4 25 全扬程121 86×45×41。

WQ、QW、CNWQ、CNQW系列无堵塞排污泵主要供输送污水之用，也可用于清水的输送。

输送液体的流量范围为7m3/h~2000 m3/h，扬程范围为7m-~60m，配套功率范围为0.55KW~75KW，口径范围为φ50~φ400mm。

适用范围WQ、QW、CNWQ、CNQW系列无堵塞排污泵适用于工厂、商业污水、废水的排放、住宅区的污水排放站、城市污水处理厂的排水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水也可用于清水及带腐蚀性的介质（有带腐蚀性的介质时在订货时提出）。

使用条件1.介质温度不超过400C。

2.无内自流循环冷却系统的泵，电机部分露出液面不超过1/3。

3.铸铁材质的使用范围为PH5~9。

水泵特点1.采用独特的单叶片或双叶片的叶轮结构，大大提高了污物的通过能力。

2.机械密封采用新型硬质合金耐腐蚀材料，同时将密封改进为单端面双机械密封，能使其安全运行8000小时以上。

3.整体结构紧凑、体积小、噪音低、节能效果显著、检修方便无需建泵房，放入水中即可工作，大大减少了工程造价。

4.该泵密封油室内设置有高精度抗干扰漏水检测传感器，对水泵电机进行绝对的保护。

5.可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对的保护，提高了产品的安全性与可靠性。

6.浮球开关可以根据所需液位的变化，自动控制泵的起动与停止，不需要专人看管，使用方便，节约了成本。

7.可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来了极大的方便，人可以不必为此而进入污水坑。

8.能够在全扬程范围内使用而保证电机不会过载。

9.有两种不同的安装方式，固定式自动耦合安装系统与移动式自由安装系统供用户选择。

型号意义配用电机功率（KW）扬程（m）流量（m3/h）WQ潜水排污泵QW潜水排污泵泵排出公称直径（m m）1.底盘2.泵体3.叶轮4.后泵盖5.副叶轮6.连接管7.机械密封8.浮子开关9.轴承10.电机壳11.电机转子部件结构说明1.泵体、叶轮采用CAD技术参照最新水力模型设计而成，使泵体和叶轮得到最佳匹配，宽流道设计，污物通过性好。

WQ系列潜水排污泵详细描述WQ系列潜水排污泵是我公司在借鉴吸收国外先进技术的基础上研制的新一代潜水泵。

WQ系列泵具有高标准、高起点、高质量，该系列泵在制造工艺上具有很多特点：一、设计工艺（1）WQ系列潜水排污泵根据用户的要求，在设计中采用我公司独有的最新潜水电泵设计软件（CFD）计算机三维流体流场动力学数字模拟技术进行水力模型设计，设计的水力模型效率高，具有通过一定直径的大颗粒、长纤维的能力，从而使水泵能在恶劣的环境中安全可靠运行。

（2）WQ系列潜水排污泵采用机电一体化设计，结构紧凑，使用方便。

（3）WQ系列潜水排污泵具有多种保护功能：机组接线腔内漏水报警装置，用于检测接线腔的密封状况，定子绕组内设有过热保护装置，定子绕组防凝露装置，推力轴承温度测温传感器，水泵油室内设有机械密封泄漏报警装置。

（4）WQ系列潜水排污泵采用自动耦合系统进行安装，无需修建高大的泵房，降低工程费用。

二、制造和装配工艺潜水排污泵制造上采用许多先进的工艺手段。

（1）潜水排污泵叶轮采用先进的水力模型设计，叶轮动平衡采用上海菱菱平衡试验机进行平衡试验，使动平衡精度达到G6.3级，从而确保水泵运行平稳，无振动、运行噪音小于80分贝。

（2）潜水排污泵电机引出线采用特殊加工处理。

潜水排污泵长期在水下运行，工况恶劣，加上其它人为的不利因素，电缆会遭到意外的损坏而使电机进水，电缆经过特殊硫化密封处理后消除了电缆破损而损坏电泵的隐患，主要原理是：潜水电缆由橡胶外包皮、填充物及电缆内芯组成，每根电缆内芯又由内橡胶包皮及多股电缆铜芯线组成，当电缆外包皮或电缆内包皮破损后，每根电缆内芯又由内橡胶包皮及多股电缆铜芯线组成，当电缆外包皮或电缆内包皮破损后，介质水就会顺着电缆内芯与外包皮等的间隙或电缆内芯中的铜芯线间的间隙进入电机腔，从而烧毁电机，我公司针对上述现象，将单芯电缆去皮后锡化处理后植入橡胶中，然后再将单芯电缆植入橡胶中最后再用橡胶环密封，采用硫化橡胶水密电缆后，电机能潜入水下20米并正常工作，从根本上消除了水进入电机的途径。

潜水排污泵厂 一、QW型无堵塞移动式潜水排污泵产品介绍： QW(WQ)型无堵塞潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列排污泵采用独特叶轮结构和新型机械密封，自动搅匀排污泵能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

二、QW型无堵塞移动式潜水排污泵使用条件： 1、介质温度不超过60℃;介质重度为1~1.3kg/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不起过1/3。

3、铸铁材质的使用范围这PH5~9。

4、1Cr18Ni9Ti不锈钢材质中便于是般腐蚀性介质。

5、污水泵使用环境海拔高度不超过1000米，超过时应在订货时提出，以便为您提供更可靠的产品。

注：用户如有特殊的温度、介质要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

三、QW型无堵塞移动式潜水排污泵产品特点: 1.采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2.机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3.整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

4.该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

5.可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性6.浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

WQ、WQD系列污水污物潜水电泵由水泵、密封和电动机三部分组成,电动机位于电泵上部,为单相或三相异步电动机；水泵位于电泵下部,为双流道叶轮、蜗壳式结构；水泵与电动机之间采用硬质合金机械密封, 各固定止口处采用"O"形耐油橡胶密封圈作静密封.·电泵转轴经镀硬铬处理,可有效提高轴的耐磨性和耐腐蚀性,同时有利于叶轮的维修拆卸.·4KW及4KW以下电泵内配有热保护器,能在电泵缺相、过载、电机过热等情况下自行断开电源保护电机.5.5KW 及5.5KW以上电泵需另配电机保护装置.本系列电泵广泛应用于工厂、农田、矿山、建筑工地、市政环保等场所,可抽送含有短纤维、纸屑、泥沙等固体颗粒或软性固态物的液体, 如泥水、灰水、生活废水、污水、粪尿等,是农业排灌、河塘清淤和工地排水的理想抽水设备.电泵在下列使用条件下可以连续正常工作：1、介质温度不高于+40℃；2、介质的PH值为4-10之间；3、介质密度不超过1.3×103kg/m3；4、电源频率为50Hz,电压为单相220 V,三相380V,电压波动范围为额定值的0.9-1.1倍；5、潜水深度不超过5m.额定电压V 额定电流A配管内径mm/允许通过粒径mm扬程使用范围m净重Kg包装外形尺寸cm(同步转速3000r/min)WQD10-10-0.75 220 5.2 50/2 25 全扬程19 51×23×27 WQD6-16-0.75 220 5.2 40/1.5 20 12-17 20.5 51×23×27 WQ10-10-0.75 380 2 50/2 25 全扬程18 51×23×27 WQ6-16-0.75 380 2 40/1.5 20 12-17 19.5 51×23×27 WQ8-16-1.1 380 2.8 50/2 20 12-17 23.5 52×23×28 WQD15-10-1.1 220 7.2 50/2 25 全扬程26 54×23×26 WQ15-10-1.1 380 2.8 65/2.5 25 全扬程23.5 52×23×28 WQ8-20-1.5 380 3.2 50/2 20 16-21 25 54×23×28 WQ15-15-1.5 380 3.2 65/2.5 25 全扬程25 54×23×28 WQ9-22-2.2 380 5 50/2 25 全扬程44 69×25×31 WQ15-20-2.2 380 5 50/2 25 全扬程44 69×25×31 WQ25-17-2.2 380 5 65/2.5 25 全扬程42 68×25×31 WQ40-9-2.2 380 5 80/3 30 全扬程41 70×27×35 WQ15-26-3 380 6.5 50/2 25 全扬程49 70×27×34 WQ25-22-3 380 6.5 65/2.5 25 全扬程52 70×25×31 WQ40-13-3 380 6.5 80/3 30 全扬程51 70×28×32 WQ60-9-3 380 6.5 100/4 30 全扬程53 75×26×32 WQ25-28-4 380 8.9 65/2.5 25 全扬程61 80×29×36 WQ40-18-4 380 8.9 80/3 30 全扬程64 80×29×37 WQ60-13-4 380 8.9 100/4 30 全扬程65 84×33×38 WQ15-40-5.5 380 11.7 50/2 20 全扬程73 81×32×34 WQ30-30-5.5 380 11.7 80/3 30 全扬程73 81×32×34 WQ65-15-5.5 380 11.7 100/4 30 全扬程79 84×33×38 WQ65-22-7.5 380 15.7 80/3 35 全扬程122 95×43×43 WQ80-15-7.5 380 15.7 100/4 35 全扬程122 95×43×43 WQ100-10-7.5 380 15.7 150/6 35 全扬程129 95×43×43 WQ100-18-11 380 18 100/4 25 全扬程121 86×45×41。
