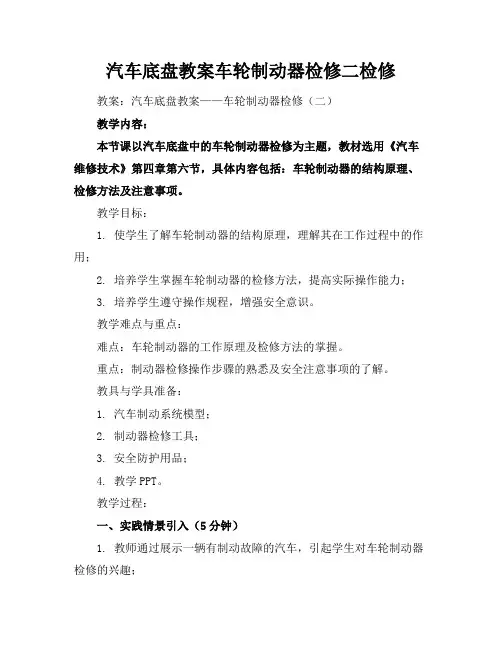

汽车底盘教案车轮制动器检修二检修教案：汽车底盘教案——车轮制动器检修（二）教学内容：本节课以汽车底盘中的车轮制动器检修为主题，教材选用《汽车维修技术》第四章第六节，具体内容包括：车轮制动器的结构原理、检修方法及注意事项。
教学目标：1. 使学生了解车轮制动器的结构原理，理解其在工作过程中的作用；2. 培养学生掌握车轮制动器的检修方法，提高实际操作能力；3. 培养学生遵守操作规程，增强安全意识。
教学难点与重点：难点：车轮制动器的工作原理及检修方法的掌握。
重点：制动器检修操作步骤的熟悉及安全注意事项的了解。
教具与学具准备：1. 汽车制动系统模型；2. 制动器检修工具；3. 安全防护用品；4. 教学PPT。
教学过程：一、实践情景引入（5分钟）1. 教师通过展示一辆有制动故障的汽车，引起学生对车轮制动器检修的兴趣；2. 学生观察故障现象，讨论可能的原因。
二、知识讲解（15分钟）1. 教师利用PPT讲解车轮制动器的结构原理；2. 学生跟随教师讲解，理解制动器的工作过程。
三、示范演示（10分钟）1. 教师利用汽车制动系统模型，展示制动器的检修方法；2. 学生观看示范演示，掌握检修步骤。
四、分组实践（15分钟）1. 学生分组，每组一台汽车制动系统模型；2. 学生在教师指导下，进行制动器的检修操作；3. 教师巡回指导，纠正操作错误。
五、随堂练习（5分钟）1. 学生完成教材上的练习题，巩固所学知识；2. 教师批改练习题，及时了解学生掌握情况。
六、安全注意事项讲解（5分钟）1. 教师讲解制动器检修过程中的安全注意事项；2. 学生了解并遵守操作规程。
板书设计：车轮制动器检修步骤：1. 检查制动器外观；2. 检查制动器内部零件；3. 调整制动器间隙；4. 检查制动器工作性能。
作业设计：1. 描述车轮制动器的结构原理；2. 列出制动器检修的步骤；3. 简述制动器检修过程中的安全注意事项。
课后反思及拓展延伸：本节课学生掌握了车轮制动器的结构原理和检修方法，能够在实际操作中遵守安全规程。

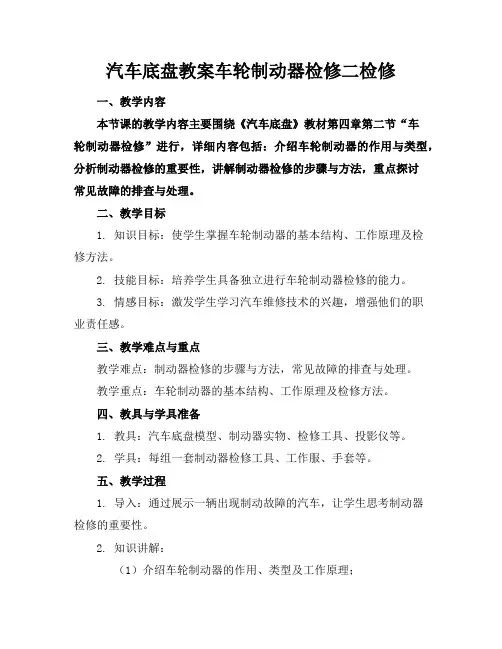

汽车底盘教案车轮制动器检修二检修一、教学内容本节课的教学内容主要围绕《汽车底盘》教材第四章第二节“车轮制动器检修”进行，详细内容包括：介绍车轮制动器的作用与类型，分析制动器检修的重要性，讲解制动器检修的步骤与方法，重点探讨常见故障的排查与处理。
二、教学目标1. 知识目标：使学生掌握车轮制动器的基本结构、工作原理及检修方法。
2. 技能目标：培养学生具备独立进行车轮制动器检修的能力。
3. 情感目标：激发学生学习汽车维修技术的兴趣，增强他们的职业责任感。
三、教学难点与重点教学难点：制动器检修的步骤与方法，常见故障的排查与处理。
教学重点：车轮制动器的基本结构、工作原理及检修方法。
四、教具与学具准备1. 教具：汽车底盘模型、制动器实物、检修工具、投影仪等。
2. 学具：每组一套制动器检修工具、工作服、手套等。
五、教学过程1. 导入：通过展示一辆出现制动故障的汽车，让学生思考制动器检修的重要性。
2. 知识讲解：（1）介绍车轮制动器的作用、类型及工作原理；（2）讲解制动器检修的步骤与方法；（3）分析制动器常见故障及其处理方法。
3. 实践操作：（1）分组进行制动器检修操作，教师巡回指导；（2）针对操作过程中出现的问题，引导学生进行讨论、分析、解决；4. 例题讲解：讲解一道关于制动器检修的例题，分析解题思路和步骤。
5. 随堂练习：让学生独立完成一道关于制动器检修的练习题，巩固所学知识。
六、板书设计1. 车轮制动器检修2. 内容：（1）车轮制动器作用、类型及工作原理；（2）制动器检修步骤与方法；（3）制动器常见故障及处理方法；（4）操作要点及注意事项。
七、作业设计1. 作业题目：请简述制动器检修的步骤，并分析一种常见故障的原因及处理方法。
2. 答案：略。
八、课后反思及拓展延伸1. 反思：本节课的教学过程中，学生对制动器检修的兴趣较高，但部分学生在操作过程中仍存在不规范现象，需要在今后的教学中加强指导。
2. 拓展延伸：引导学生关注汽车制动器技术的发展，了解新型制动器及其检修方法。

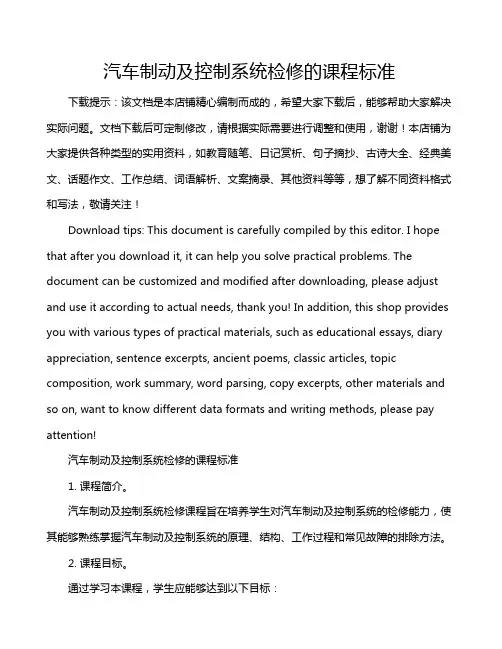

汽车制动及控制系统检修的课程标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!汽车制动及控制系统检修的课程标准1. 课程简介。
![制动系统检修课件[1]](https://uimg.taocdn.com/7bdaa1c1d1d233d4b14e852458fb770bf78a3bc6.webp)

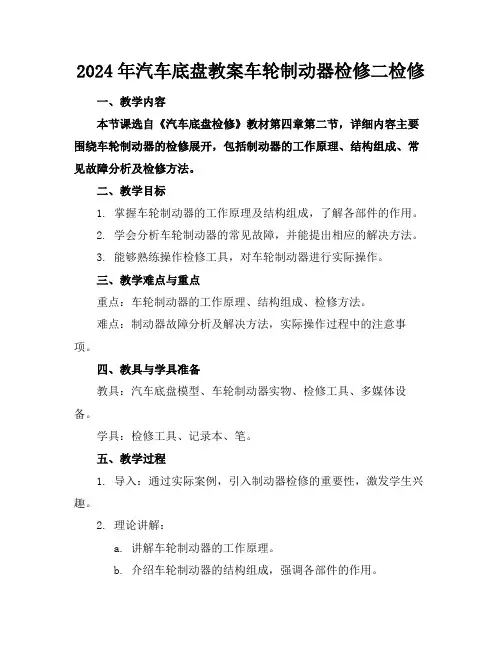

2024年汽车底盘教案车轮制动器检修二检修一、教学内容本节课选自《汽车底盘检修》教材第四章第二节，详细内容主要围绕车轮制动器的检修展开，包括制动器的工作原理、结构组成、常见故障分析及检修方法。
二、教学目标1. 掌握车轮制动器的工作原理及结构组成，了解各部件的作用。
2. 学会分析车轮制动器的常见故障，并能提出相应的解决方法。
3. 能够熟练操作检修工具，对车轮制动器进行实际操作。
三、教学难点与重点重点：车轮制动器的工作原理、结构组成、检修方法。
难点：制动器故障分析及解决方法，实际操作过程中的注意事项。
四、教具与学具准备教具：汽车底盘模型、车轮制动器实物、检修工具、多媒体设备。
学具：检修工具、记录本、笔。
五、教学过程1. 导入：通过实际案例，引入制动器检修的重要性，激发学生兴趣。
2. 理论讲解：a. 讲解车轮制动器的工作原理。
b. 介绍车轮制动器的结构组成，强调各部件的作用。
c. 分析制动器常见故障及原因。
3. 实践操作：a. 演示制动器检修方法，强调操作要点。
b. 学生分组进行实际操作，教师巡回指导。
4. 例题讲解：讲解典型故障案例分析，引导学生运用所学知识解决问题。
5. 随堂练习：设计实际操作题，检验学生对制动器检修方法的掌握程度。
六、板书设计1. 车轮制动器工作原理2. 车轮制动器结构组成3. 常见故障及原因4. 检修方法及注意事项七、作业设计1. 作业题目：a. 简述车轮制动器的工作原理。
b. 列举并解释车轮制动器常见故障。
c. 编写一份制动器检修操作步骤。
2. 答案：a. 略。
b. 略。
c. 略。
八、课后反思及拓展延伸2. 拓展延伸：a. 了解其他类型制动器的检修方法。
b. 探讨制动器检修技术的发展趋势。
c. 组织学生参加汽车制动器检修技能竞赛，提高实际操作能力。
重点和难点解析：1. 车轮制动器的工作原理及结构组成2. 制动器常见故障分析及检修方法3. 实际操作过程中的注意事项4. 例题讲解和随堂练习的设计详细补充和说明：一、车轮制动器的工作原理及结构组成重点在于理解制动器如何将车辆的动能转化为热能，从而实现减速或停车。

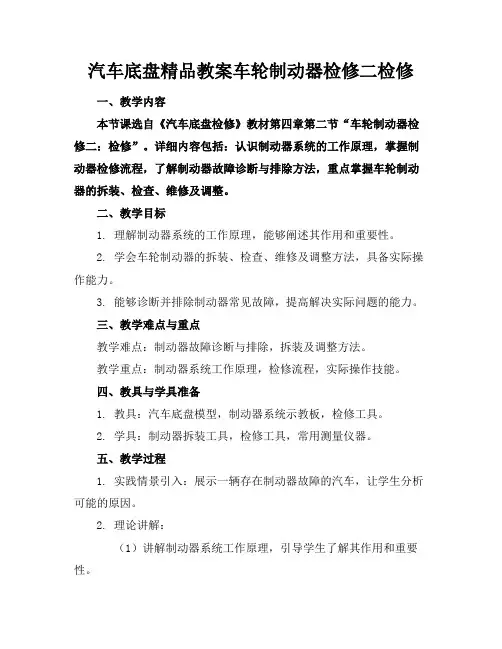

汽车底盘精品教案车轮制动器检修二检修一、教学内容本节课选自《汽车底盘检修》教材第四章第二节“车轮制动器检修二：检修”。
详细内容包括：认识制动器系统的工作原理，掌握制动器检修流程，了解制动器故障诊断与排除方法，重点掌握车轮制动器的拆装、检查、维修及调整。
二、教学目标1. 理解制动器系统的工作原理，能够阐述其作用和重要性。
2. 学会车轮制动器的拆装、检查、维修及调整方法，具备实际操作能力。
3. 能够诊断并排除制动器常见故障，提高解决实际问题的能力。
三、教学难点与重点教学难点：制动器故障诊断与排除，拆装及调整方法。
教学重点：制动器系统工作原理，检修流程，实际操作技能。
四、教具与学具准备1. 教具：汽车底盘模型，制动器系统示教板，检修工具。
2. 学具：制动器拆装工具，检修工具，常用测量仪器。
五、教学过程1. 实践情景引入：展示一辆存在制动器故障的汽车，让学生分析可能的原因。
2. 理论讲解：（1）讲解制动器系统工作原理，引导学生了解其作用和重要性。
（2）介绍制动器检修流程，重点讲解拆装、检查、维修及调整方法。
3. 例题讲解：以教材中的例题为例，讲解制动器故障诊断与排除方法。
4. 随堂练习：让学生分组进行制动器拆装、检查、维修及调整的实操练习。
六、板书设计1. 制动器系统工作原理2. 制动器检修流程1）拆装2）检查3）维修4）调整3. 制动器故障诊断与排除七、作业设计1. 作业题目：（1）简述制动器系统工作原理。
（2）列举并解释三种常见的制动器故障现象及原因。
（3）绘制制动器检修流程图，并简要说明每个步骤的操作要点。
2. 答案：（1）制动器系统工作原理：通过制动器将车轮与地面产生的摩擦力转化为制动力，使汽车减速或停车。
（2）常见故障现象及原因：1）制动不良：制动片磨损严重、制动盘磨损不均、制动油路故障等。
2）制动跑偏：两侧制动器制动力不均、某一侧制动器故障等。
3）制动异响：制动片磨损严重、制动片与制动盘之间有异物等。

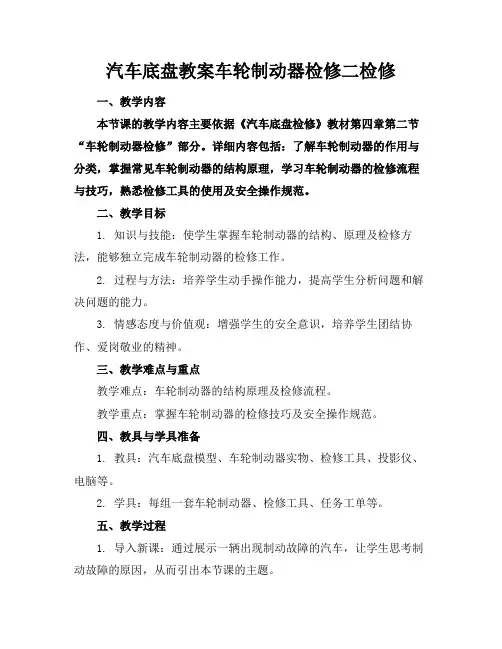

汽车底盘教案车轮制动器检修二检修一、教学内容本节课的教学内容主要依据《汽车底盘检修》教材第四章第二节“车轮制动器检修”部分。
详细内容包括：了解车轮制动器的作用与分类，掌握常见车轮制动器的结构原理，学习车轮制动器的检修流程与技巧，熟悉检修工具的使用及安全操作规范。
二、教学目标1. 知识与技能：使学生掌握车轮制动器的结构、原理及检修方法，能够独立完成车轮制动器的检修工作。
2. 过程与方法：培养学生动手操作能力，提高学生分析问题和解决问题的能力。
3. 情感态度与价值观：增强学生的安全意识，培养学生团结协作、爱岗敬业的精神。
三、教学难点与重点教学难点：车轮制动器的结构原理及检修流程。
教学重点：掌握车轮制动器的检修技巧及安全操作规范。
四、教具与学具准备1. 教具：汽车底盘模型、车轮制动器实物、检修工具、投影仪、电脑等。
2. 学具：每组一套车轮制动器、检修工具、任务工单等。
五、教学过程1. 导入新课：通过展示一辆出现制动故障的汽车，让学生思考制动故障的原因，从而引出本节课的主题。
2. 理论讲解：（1）介绍车轮制动器的作用、分类及结构原理。
（2）讲解车轮制动器的检修流程及注意事项。
3. 实践操作：（1）教师示范检修车轮制动器的步骤，并强调操作要点。
（2）学生分组进行实践操作，教师巡回指导。
4. 随堂练习：（1）让学生回答检修车轮制动器时需要注意的问题。
（2）让学生互相检查操作是否规范，并进行评价。
六、板书设计1. 车轮制动器检修2. 内容：（1）车轮制动器的作用、分类及结构原理（2）检修流程及注意事项（3）操作要点及安全规范七、作业设计1. 作业题目：（1）简述车轮制动器的作用及分类。
（2）描述检修车轮制动器的步骤及注意事项。
2. 答案：（1）车轮制动器作用：减速或停车时，通过制动器产生摩擦力，使车轮停止转动。
分类：盘式制动器、鼓式制动器。
（2）检修步骤：检查制动器外观、拆卸制动器、清洗制动器、检查制动片（鼓）、更换损坏部件、组装制动器、调整制动间隙、试车。

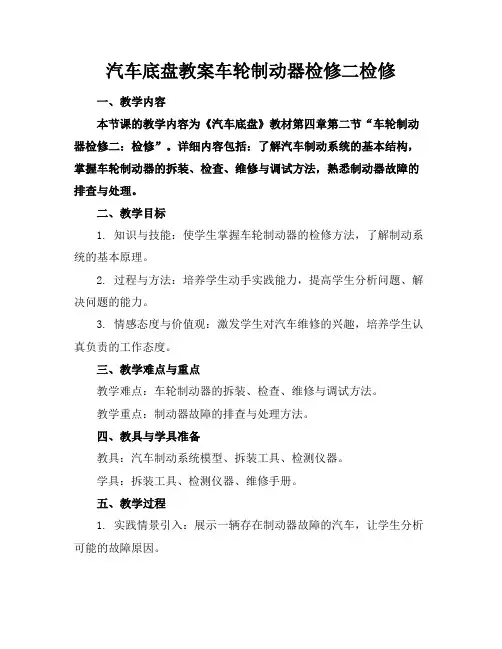

汽车底盘教案车轮制动器检修二检修一、教学内容本节课的教学内容为《汽车底盘》教材第四章第二节“车轮制动器检修二：检修”。
详细内容包括：了解汽车制动系统的基本结构，掌握车轮制动器的拆装、检查、维修与调试方法，熟悉制动器故障的排查与处理。
二、教学目标1. 知识与技能：使学生掌握车轮制动器的检修方法，了解制动系统的基本原理。
2. 过程与方法：培养学生动手实践能力，提高学生分析问题、解决问题的能力。
3. 情感态度与价值观：激发学生对汽车维修的兴趣，培养学生认真负责的工作态度。
三、教学难点与重点教学难点：车轮制动器的拆装、检查、维修与调试方法。
教学重点：制动器故障的排查与处理方法。
四、教具与学具准备教具：汽车制动系统模型、拆装工具、检测仪器。
学具：拆装工具、检测仪器、维修手册。
五、教学过程1. 实践情景引入：展示一辆存在制动器故障的汽车，让学生分析可能的故障原因。
2. 理论讲解：讲解汽车制动系统的基本结构、原理，重点介绍车轮制动器的检修方法。
3. 例题讲解：以实际案例为例，讲解制动器故障的排查与处理方法。
4. 动手实践：学生分组进行车轮制动器的拆装、检查、维修与调试。
5. 随堂练习：针对检修过程中遇到的问题，进行讨论与解答。
七、作业设计案例：一辆汽车行驶过程中，制动踏板逐渐变软，停车后检查发现右前轮制动器有异常磨损。
答案：可能原因：右前轮制动器间隙过大或制动片磨损不均匀。
处理方法：调整制动器间隙，更换磨损严重的制动片，检查制动液是否充足。
八、课后拓展延伸1. 了解其他类型制动器的检修方法。
2. 探究汽车制动系统故障诊断与排除的一般方法。
3. 延伸阅读：制动器检修技巧及案例分析。
重点和难点解析：1. 教学难点：车轮制动器的拆装、检查、维修与调试方法。
2. 例题讲解：以实际案例为例，讲解制动器故障的排查与处理方法。
3. 动手实践：学生分组进行车轮制动器的拆装、检查、维修与调试。
4. 作业设计：分析制动器故障原因及处理方法。
五、制动系统主要元件的检修 （一）前制动器软管/管道的维修前制动器软管/管道的结构见图15-93所示。
更换前制动器软管/管道的方法步骤如下： （1）将汽车升高，并适当支承。
拆下车胎及车轮。
拆卸连接总泵和比例阀之间的管道时，不用此操作。
（2）清除软管和管端安装件的脏物及杂质。
取下制动软管或管道。
（3）按相反的步骤安装制动软管。
安装时，应确保方向盘位置适中，并且软管不得扭接。
检查确保在向左转和向右转的条件下，软管不与悬架的任何元件接触。
如有接触，应拆下重新安装。
给储液器加注制动液，让液位升至规定液位。
然后给制动系统排气。
（4）执行制动试验，检查安装件有无泄漏。
（a ）（b）（c）图15-93 前制动器软管/管道（a）有ABS的汽车（b）无ABS的汽车（c）用于前制动器的软管夹1-4通接头2-比例调节（B.P阀）阀3-4通十字接头4-夹子5-2通接头6-ABS （防抱死制动系统）执行机构7-从总泵（第一）到4通接头8-从总泵（第二）到4通接头9-从B.P阀到ABS执行机构（第一）10-从B.P阀到ABS执行机构（第二）11-到前制动器（右）12-到前制动器（左）13-到后制动器或LSPV（载荷感知比例阀）14-从4通十字接头到LSPV 15-E形环16-软管17-制动器卡钳18-上侧（二）后制动器软管/管道的维修后制动器软管/管道的结构见图15-94所示。
更换后制动器软管/管道的方法步骤如下：（1）将汽车升高，并适当支承，拆下车胎及车轮。
（2）清除软管和管端安装件的脏物及杂质，取下制动软管或管道。
（3）按相反的步骤安装制动软管。
加注制动液，让储液器液位升至规定液位。
然后给制动系统排气。
（4）执行制动试验，检查每个安装件有无泄漏。
安装制动器软管/管道时要注意以下几点：（1）拆下的护件螺母不得再用，应更换新的。
（2）参见图15-94，夹子安装位置要适当，并拧紧螺栓。
（3）安装软管时，确保软管不扭曲。
（a）(b)图15-94 后制动器软管/管道（a）无ABS的汽车（b）有ABS的汽车1-软管2-E形环3-LSPV（载荷感知比例阀）4-LSPV螺栓5-夹子6-自攻螺钉7-车轮制动泵（右）8-车轮制动泵（左）9-来自ABS执行器10-来自总泵（第一）11-来自总泵（第二）12-到车轮制动泵13-排气开关塞14-后车桥15-上侧16-前侧17-左侧（三）驻车制动杆的拆装1、驻车制动杆的拆卸（1）拆卸控制盒。
