网络综合布线实战教学简案王斌项目一认识网络综合布线系统任务1认识网络综合布线系统参考节数：6课时教学实施（总课时：6学时）【课题导入】（5分钟）项目任务介绍，学习目标、学习重点阐述。
【教授新课】（总学时：12课时）任务1认识网络综合布线系统（6课时）任务分析：指导老师或网络管理员的指导下，实地考察学校校园网络综合布线系统。
任务实施：在教师带领下，进行实地网络综合布线系统考察。
（2课时考察，2课时总结）1．网络综合布线系统基本情况考察2．工作区子系统考察3．水平子系统考察4．管理间子系统考察5．垂直子系统考察6．设备间子系统考察7．建筑群子系统和进线间子系统考察相关知识：（教师讲解、演示，学生操作）（1课时）1．综合布线系统概述（15分钟）2．综合布线系统标准（15分钟）3．综合布线系统的组成（15分钟）任务实施考察分析总结。
【教学检测】（约0.5课时）1．完成相关自我测试2．自我测试完成情况检查，评价总结【教学总结】（约0.5课时）教学内容教学完成情况学生学习掌握情况任务2认识网络综合布线产品参考节数：4课时教学实施（总课时：4学时）【课题导入】（5分钟）项目任务介绍，学习目标、学习重点阐述。
【教授新课】（总学时：4课时）任务2认识网络综合布线产品（3课时）任务分析：指导老师或网络工程人员的指导下，熟悉认识网络综合布线产品。
任务实施：（教师演示，教师指导）（4课时）1．认识网络传输介质2．认识网络互联设备3．认识网络连接器件4．认识综合布线材料相关知识：（教师讲解、演示，学生操作）（1课时）1．智能建筑2．综合布线系统比较3．综合布线产品市场现状【教学检测】（30分钟）1．完成自我测试2．自我测试完成情况检查，评价总结【教学总结】（15分钟）教学内容教学完成情况学生学习掌握情况项目二网络综合布线工具使用任务1线缆端接工具使用参考节数：6课时教学实施（总课时：6学时）【课题导入】（5分钟）项目任务介绍，学习目标、学习重点阐述。

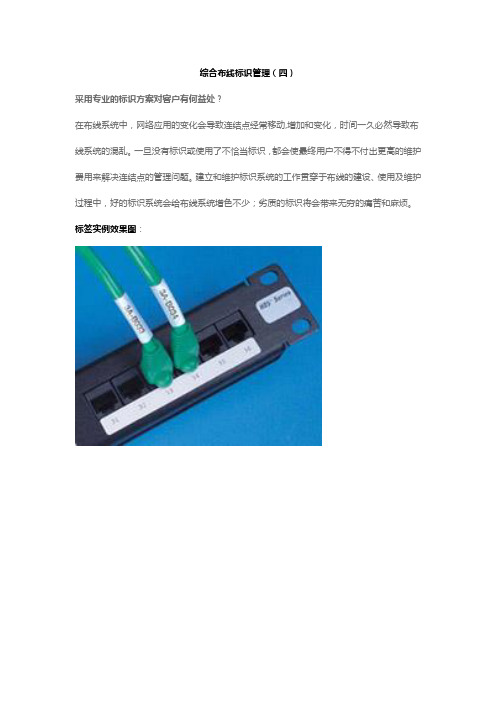

综合布线标识管理（四）
采用专业的标识方案对客户有何益处？
在布线系统中，网络应用的变化会导致连结点经常移动,增加和变化，时间一久必然导致布线系统的混乱。
一旦没有标识或使用了不恰当标识，都会使最终用户不得不付出更高的维护费用来解决连结点的管理问题。
建立和维护标识系统的工作贯穿于布线的建设、使用及维护过程中，好的标识系统会给布线系统增色不少；劣质的标识将会带来无穷的痛苦和麻烦。
标签实例效果图：。

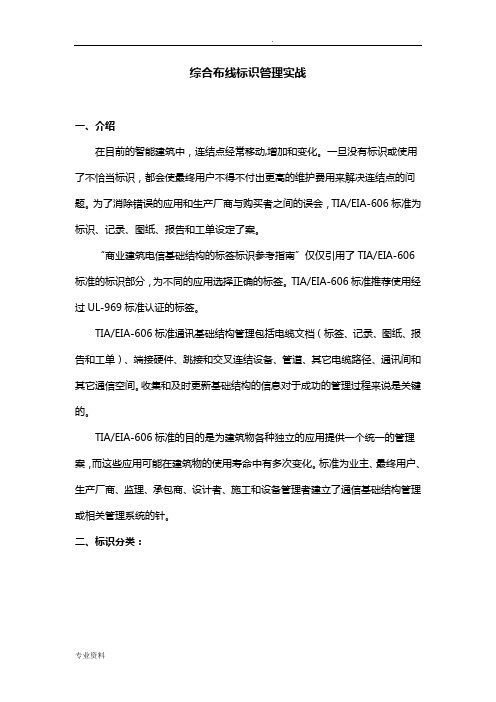

综合布线标识管理实战一、介绍在目前的智能建筑中，连结点经常移动,增加和变化。
一旦没有标识或使用了不恰当标识，都会使最终用户不得不付出更高的维护费用来解决连结点的问题。
为了消除错误的应用和生产厂商与购买者之间的误会，TIA/EIA-606标准为标识、记录、图纸、报告和工单设定了案。
“商业建筑电信基础结构的标签标识参考指南”仅仅引用了TIA/EIA-606标准的标识部分，为不同的应用选择正确的标签。
TIA/EIA-606标准推荐使用经过UL-969标准认证的标签。
TIA/EIA-606标准通讯基础结构管理包括电缆文档（标签、记录、图纸、报告和工单）、端接硬件、跳接和交叉连结设备、管道、其它电缆路径、通讯间和其它通信空间。
收集和及时更新基础结构的信息对于成功的管理过程来说是关键的。
TIA/EIA-606标准的目的是为建筑物各种独立的应用提供一个统一的管理案，而这些应用可能在建筑物的使用寿命中有多次变化。
标准为业主、最终用户、生产厂商、监理、承包商、设计者、施工和设备管理者建立了通信基础结构管理或相关管理系统的针。
二、标识分类：1、设备标识(1)服务器标识①、标签形式：粘贴式；50mm*25mm②、标签容：服务器设备信息③、颜色：银色粘贴式标签(2)终端设备标识①、标签形式：粘贴式；60mm*35mm②、标签容：终端设备信息③、颜色：蓝色粘贴式标签2、机柜标识①、标签形式：粘贴式：90mm*40mm②、标签容：机柜信息③、颜色：蓝色粘贴式标签3、线缆标识(1)光纤标识①、标签形式：粘贴式：PS-3324-WT②、标签容：本端、对端信息③、颜色：可选（白、红、绿、橙、黄、蓝）(2)双绞线标识①、标签形式：粘贴式：PS-3543-WT②、标签容：本端、对端信息③、颜色：白、红、橙、黄、绿、蓝等4、面板标识①、标签形式：粘贴式；20mm*12mm②、标签容：面板信息③、颜色：蓝色粘贴式标签5、配线架标识①、标签形式：粘贴式；定制尺寸②、标签容：线缆配线架端口信息③、颜色：白、红、橙、黄、绿、蓝等6、安全标识(1)禁止放易燃物①、标签形式粘贴式；250mm×305mm②、标签容：警示作用；禁止放易燃物③、颜色：预印警示、LOGO(2)请勿拍照警示①、标签形式粘贴式；250mm×305mm②、标签容警示作用；请勿拍照警示③、颜色：预印警示、LOGO(3)防静电警示①、标签形式粘贴式；250mm×305mm②、标签容警示作用；防静电③、颜色：预印警示、LOGO(4)禁止吸烟①、标签形式粘贴式；250mm×305mm②、标签容警示作用；禁止吸烟③、颜色：预印警示、LOGO(5)入室请换鞋①、标签形式粘贴式；250mm×305mm②、标签容警示作用；入室请换鞋③、颜色：预印警示、LOGO7、视觉标识(1)区域标识①、标签形式：粘贴式；标准尺寸：47mm×23m/卷；②、颜色：黄黑相间，红白相间，绿白相间；纯红，纯白，纯兰，纯绿，纯黄；(2)环境标识——随手关门①、标签形式：粘贴式；250mm×120mm；②、标签容：随手关门③、颜色：预印警示(3)环境标识——当心触电①、标签形式：粘贴式，250mm×170mm；②、标签容：当心触电③、颜色：预印警示三、标识的要求所有需要标识的设施都要有标签。
综合布线实训指导书郑州交通职业学院信息工程系计算机教研室二00七年九月目录实训一5类双绞线RJ-45水晶头接头的制作..................3实训二110型配线架、信息模块的电缆端....................5实训三同轴电缆连接器的制作............................8实训四实训五实训六布线通道的组合安装.............................11各种线缆、光缆的敷设布放........................14设备机架安装及光、电缆的终端固定 (172)实训一5类双绞线RJ-45水晶头接头的制作一、实训目的通过5类双绞线水晶接头的制作了解5类线的色谱和电缆线序。
掌握双绞线连接器中的T568A和T568B的线序安排和水晶接头的制作工艺要求。
学会电缆对号设备的使用方法，检验连线图是否正确。
二、实训器材1、5类双绞线1m；2、RJ-45水晶接头2个；3、5类双绞线电缆连通测试器2个；4、8P水晶头压接钳1把；三、实训内容与步骤1、按照书本4.1.3节“双绞线与RJ-45头的连接工艺”所叙述步骤做一条UTP两头都是T568B的直连线。
2、从线箱中取出长度为1m的5类UTP电缆，使用专用夹线钳剪断。
3、自端头剥去大于40mm，露出4对线。
在操作时不要将里面的导线损伤，里面的心线的外皮是不需要剥掉的，露出来的剥离线要剪掉。
将双绞线反向缠绕开，根据T568B排好线序。
定位电缆线序以便使它们的顺序号是1&2,3&6,4&5,7&8。
4、将理好的线并排插入水晶头内，注意水晶头平的一面要向上。
导线应伸到插头的最前端。
电缆的护套线要留在水晶头压扣窗的里面，这样压接后电缆护套外皮与水晶头压扣才能压实扣紧。
导线插入RJ-45头，导线在RJ-45插头最前端能够见到铜芯。
5、当确定前面的工作都已经完成以后，用压线钳压实水晶头时，压接力量要到位，不用担心水晶头被压坏。
弱电工程综合布线系统线缆标识做法有哪些？在一个线路系统中，运行维护人员不可能对繁多的设备和线路做到一一熟记，为了在巡视检查中做到不遗漏，对线路的标识管理必不可少。
应在对每条线路做好标识后，进行整理汇总，张贴在醒目的位置，今后进行巡视检查时，只要严格按照项目要求逐一检查就可以做到不遗漏。
一、线缆标识的特点线缆标识系统不仅可以为运行检修人员进行正确的日常维护和异常事故处理提供正确保证，同时也为后人提供了帮助，即使新上岗人员，只要按照标识就不会产生误操作。
二、如何选择线缆标签在端子做好以前还是做好以后做标识线缆标识卡：1、可在终端连接之前或者之后使用2、内容清晰。
标签完全缠绕在线缆上。
热缩线缆标识管：1、只能在终端连接之前使用，通过电线的开口端套在电线上。
2、在热缩或者套接之前可以随便更换标识，具有灵活性3、套接端子后，套管就成为能耐恶劣环境的永久标识。
并且成本低。
线缆的直径是多少线缆的直径决定了所需标识的类型、长度或者套管的直径。
线缆标识卡普遍用于大平方线缆、大对数电缆、户外光缆上。
而热缩标识管普遍应用于小平方二次小线上面。
标识卡可适用各种不同直径的线缆。
三、线缆标签将放置于什么样的环境中选择一种最佳的线缆标识是至关重要的。
需要考虑的因素包括：1、是否会接触到油、水、化学物品或者溶剂？2、是否需要阻燃？3、国家对此是否有特殊规定或其他规定？4、是否用在洁净或其他环境中？即使是在恶劣环境下，热转移式的打印，工业级的打印质量，具有强抗污性，实际上打印内容也同样“抗油污”。
四、打算自己打印还是购买加工好的标识购买线缆标识：1、有多种各样的预印内容可供选择；2、若需求量比较大，可提供定制预印内容；3、有做标识卡和套管式，等各种各样的标记可供选择，使用方便，运输便利；4、适用于各种应用场合。
自行打印标识：1、根据需要打印各种内容(即使您打印的量很少)；2、有可供便携式打印机、热转移打印机、电脑式打印机的各种标签标牌套管材料；3、适合打印较长字符；4、并有适合不同应用场合的标签尺寸。
《综合布线色标与标识的识别与制作》训练任务指导书ZNLY-1-4-08深圳市高技能人才公共实训管理服务中心 2010.4.25深 圳 高 技 能 人 才 公 共 训 练 基 地Shenzhen Public Training Base for Hi-skilled Workers目录第一部分训练任务的实施 (3)第二部分附录 (17)第三部分参考文献 (23)《综合布线色标与标识的识别与制作》训练任务的准备单 (24)《综合布线色标与标识的识别与制作》训练过程考核表 (25)第一部分训练任务的实施采用I-OTPAE（改进的五步法）组织训练。
一、目标描述⊙技能目标：完成本训练任务后，你应当能（够）：关键技能：●能（会）进行色标的区分。
●能（会）进行标识的管理设计。
●能（会）标识的制作。
基本技能：●认识色标的意义。
●掌握综合布线6个部分（电缆）的连接及其色标。
⊙知识目标：⊙职业素质目标：完成本训练任务后，你应当能（够）：●遵守系统调试标准规范，养成严谨科学的工作态度；●尊重他人劳动，不窃取他人成果；●养成总结训练过程和结果的习惯，为下次训练总结经验；●养成团结协作精神。
二、任务描述1．明白每种颜色的意义；2．利用Label Mark软件，根据要求设计并制作出相应的标识，贴到相应的设备上去。
三、知识准备（见附件）1、标识系统的类型有哪些？答：2、写出颜色标记码表？答：3、根据架线系统管理表指出100 CMR-3 的意思？答：四、训练活动♂活动一：知识抽查要求：●老师对学员知识准备情况进行抽查具体抽查内容见知识准备的问题；●抽查方式：√口答□试卷□操作●老师要记录学员回答问题的情况。
老师必要时做简单的讲解。
♂活动二：示范操作内容：教师现场进行色标识别及标识的制作示范。
步骤一：色标管理①色标场在每个管理区，实现线路管理的方法是采用色标标记，即在配线架上，将来自不同方向或不同应用功能的设备的线路集中布放并规定了不同颜色的标记区域——称之为色标场。
综合布线标识管理实战一、介绍在目前的智能建筑中，连结点经常移动,增加和变化。
一旦没有标识或使用了不恰当标识，都会使最终用户不得不付出更高的维护费用来解决连结点的问题。
为了消除错误的应用和生产厂商与购买者之间的误会，TIA/EIA-606标准为标识、记录、图纸、报告和工单设定了案。
“商业建筑电信基础结构的标签标识参考指南”仅仅引用了TIA/EIA-606标准的标识部分，为不同的应用选择正确的标签。
TIA/EIA-606标准推荐使用经过UL-969标准认证的标签。
TIA/EIA-606标准通讯基础结构管理包括电缆文档（标签、记录、图纸、报告和工单）、端接硬件、跳接和交叉连结设备、管道、其它电缆路径、通讯间和其它通信空间。
收集和及时更新基础结构的信息对于成功的管理过程来说是关键的。
TIA/EIA-606标准的目的是为建筑物各种独立的应用提供一个统一的管理案，而这些应用可能在建筑物的使用寿命中有多次变化。
标准为业主、最终用户、生产厂商、监理、承包商、设计者、施工和设备管理者建立了通信基础结构管理或相关管理系统的针。
二、标识分类：1、设备标识(1)服务器标识①、标签形式：粘贴式；50mm*25mm②、标签容：服务器设备信息③、颜色：银色粘贴式标签(2)终端设备标识①、标签形式：粘贴式；60mm*35mm②、标签容：终端设备信息③、颜色：蓝色粘贴式标签2、机柜标识①、标签形式：粘贴式：90mm*40mm②、标签容：机柜信息③、颜色：蓝色粘贴式标签3、线缆标识(1)光纤标识①、标签形式：粘贴式：PS-3324-WT②、标签容：本端、对端信息③、颜色：可选（白、红、绿、橙、黄、蓝）(2)双绞线标识①、标签形式：粘贴式：PS-3543-WT②、标签容：本端、对端信息③、颜色：白、红、橙、黄、绿、蓝等4、面板标识①、标签形式：粘贴式；20mm*12mm②、标签容：面板信息③、颜色：蓝色粘贴式标签5、配线架标识①、标签形式：粘贴式；定制尺寸②、标签容：线缆配线架端口信息③、颜色：白、红、橙、黄、绿、蓝等6、安全标识(1)禁止放易燃物①、标签形式粘贴式；250mm×305mm②、标签容：警示作用；禁止放易燃物③、颜色：预印警示、LOGO(2)请勿拍照警示①、标签形式粘贴式；250mm×305mm②、标签容警示作用；请勿拍照警示③、颜色：预印警示、LOGO(3)防静电警示①、标签形式粘贴式；250mm×305mm②、标签容警示作用；防静电③、颜色：预印警示、LOGO(4)禁止吸烟①、标签形式粘贴式；250mm×305mm②、标签容警示作用；禁止吸烟③、颜色：预印警示、LOGO(5)入室请换鞋①、标签形式粘贴式；250mm×305mm②、标签容警示作用；入室请换鞋③、颜色：预印警示、LOGO7、视觉标识(1)区域标识①、标签形式：粘贴式；标准尺寸：47mm×23m/卷；②、颜色：黄黑相间，红白相间，绿白相间；纯红，纯白，纯兰，纯绿，纯黄；(2)环境标识——随手关门①、标签形式：粘贴式；250mm×120mm；②、标签容：随手关门③、颜色：预印警示(3)环境标识——当心触电①、标签形式：粘贴式，250mm×170mm；②、标签容：当心触电③、颜色：预印警示三、标识的要求所有需要标识的设施都要有标签。
建议按照“永久标识”的概念选择材料，标签寿命应能与布线系统设计的寿命相对应；建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签能达到环保RoHS指令要求；标签应打印，应保持清晰、完整，并能满足环境的要求。
1、户和户外的使用TIA/EIA –606 8.2.2.1规定粘性标签将适用于UL969中所指定的易识别、表面损伤和粘性要求（参考什么是UL和UL969）。
另外，标签适用于UL969针对户外使用的一般的露天要求。
外置标签适合于UL969列出的针对户外使用的外露要求。
2、在平面上的标识TIA/EIA –606 8.2.2.2规定工业上使用的粘性标签在很多格式上都是被广泛利用。
（例如，预处理，点积，或一些材料的激光可打。
）当选择粘性标签时，注意应以应用来选择为特殊表面使用而设计的材料/底层。
设备和其它元件的标签在本质上看都是差不多的，但选择时要小心，因为不同的粘性适合于不同的表面。
3、电缆标识1）、TIA/EIA –606 8.2.2.3规定电缆标签要有一个耐用的底层，材质要柔软，易于缠绕。
像乙烯基材质均匀，柔软易弯曲，适合于包裹缠绕。
一般推荐使用的线缆标签由两部分组成，上半部分是白色的打印涂层，下半部分是透明的保护膜。
使用时可以用透明保护膜覆盖打印的区域，起到保护作用。
透明的保护膜应该有足够的长度以包裹电缆一圈或一圈半。
2）、水平和主干子系统电缆在每一端都要标识。
推荐用标签贴于电缆的每一端而优于只是给电缆作标志。
作为适当的管理，额外的电缆标识可以被要求在中间的位置，像管道的末端，主干的接合处，检修口和牵引盒。
3）、连接的线缆上需要在两端都贴上标签标注其远端和近端的地址。
4）、线缆标签分为三类①、单根线缆最常用的是覆盖保护膜标签，这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜，可以保护标签打印字体免受磨损；②、单根线缆也可以使用非覆盖保护膜标签——旗形标签，热伸缩套管式标签；③、对于成捆的线缆，建议使用标识卡来进行标识。
这种标识卡可以通过尼龙扎带或毛毡带与线缆捆固定，可以水平或者垂直放置。
5）、水平和主干子系统电缆应在每一端做上标签；在电缆中间不同位置，如导线端头、主干接线点、入、拉线盒处，可能需要有附加电缆标签。
6）、将标签固定在电缆的每一端，而不是在电缆上做标记；每根水平链路线缆末端都应有标识，标识符号应平行于线缆，位置在距线缆末端300mm（12英寸），标识于线缆外层的可见部分。
4、通道电缆的标记要求各种管道、线槽应用良好的、明确的中文标记系统，标记的信息包括建筑物名称、建筑物位置、区号、起始点和功能等。
路径标识（TIA/EIA-606 5.2.2 路径标识）：路径要在所有位于通信柜、设备间或设备入口的末端进行标识。
另外，在中间位置或是路径平均的分配点上作标识时非常好的。
封闭的环形路径（像电缆盘的环形）要在平均间隔上作标识。
接合标识（TIA/EIA-606 6.2.8 接合标识):每一个接合终止处或它的标签上要标记标识符。
5、空间的标记要求（TIA/EIA-606 5.2.4 空间标识）：所有的空间都要求被标识。
建议贴标签到每个空间的入口处。
在各交换间管理点，应根据应用环境用明确中文标记插入条来标出各个端接场。
6、端接硬件的标记要求信息插座上的每个接口位置应用中文明确标明"语音"、"数据"、"光纤"等接口类型，以及楼层信息点序列号。
信息插座的一个插对应一个信息点编号。
信息点编号一般由楼层号、区号、设备类型代码和层信息点序号组成。
此编号将在插座标签、配线架标签和一些管理文档中使用。
跳接面板/110块标识（TIA/EIA-606 6.2.4 端接硬件标识）：每一个端接硬件或它的标签都应该标记一个标识符。
位于工作区域的连结硬件的重复的标签是可选的。
例如，如果一个连接器的标识符被电缆使用的话，那么面板或箱子就不需要用一个分开的标识符。
出口/面板标识（TIA/EIA-606 6.2.6 端接位置标识）：每一个端接位置标签都要被标记一个标识符。
每一个端接位置标签都要被标记一个标识符，但是在高密度的端接位置作标识是不切实际的。
在这种情况，标识符将被分配到每一个端接硬件单元和实际的端接位置，这将由硬件单元的习惯用法来决定。
在工作区的末端标识也可以包括电缆另一端端接位置的标识符和电缆标识符。
配线架布线标记法应按照以下规定设计。
1）、FD（楼层配线架）出线:标明楼层信息点序列号和房间号。
2）、FD入线:标明来自BD的配线架号或集线器号、缆号和芯/对数。
3）、BD（建筑物配线架）出线:标明去往FD的配线架号或集线器号、缆号。
4）、BD入线:表明来自CD的配线架号、缆号和芯/对数(或引线引入的缆号)。
5）、CD（建筑群配线架）出线:标明去往BD的配线架号、缆号和芯/对数。
6）、CD入线:标明由外线引入的缆线号和线序对数。
7）、当使用光纤时，应明确标明每芯的衰减系数。
8）、当使用集线器时，应标明来自BD的配线架号、缆号和芯/对数，以及去往FD的配线架号和缆号。
9）、端子板的端子或配线架的端口都要编号，此编号一般由配线箱代码、端子板(或PatchPanel)的块号及块端子(或端口)编号组成。
此编号要在一些文档中使用。
10）、面板和配线架的标签要使用连续的标签，以聚酷材料为好，这样可以满足外露的要求。
由于各厂家的配线架规格不同，所留标记的宽度也不同，所以选择标签时，宽度和高度都要多加注意。
配线架和面板标记除了清晰、简洁易懂外，还要美观。
7、接地的标记要求空间的标记和接地的标记要求清晰、醒目。
四、线缆标识的选择1、在端子做好以前还是做好后做标识：覆盖保护膜线缆标签：可以在端子连接之前或者之后使用，标识的容清晰。
标签完全缠绕在线缆上并有一层透明的薄膜缠绕在打印容上。
可以有效地保护打印容，防止刮伤或腐蚀。
管套标识：只能在端子连接之前使用，通过电线的开口端套在电线上。
有普通套管和热缩套管之分。
热缩套管在热缩之前可以随便更换标识，具有灵活性经过热缩后，套管就成为能耐恶劣环境的永久标识。
2、线缆的直径是多少线缆的直径决定了所需缠绕式标签的长度或者套管的直径。
大多数缠绕式标签适用于各种尺寸的线缆。
贝迪缠绕式标签适用于各种不同直径的标签。
对于非常细的线缆标签（如光纤跳线标签），可以选用旗型标签。
3、自己打印标识还是购买预印好的标识：现场打印标识：用户可以根据自己的需要打印各种容的标签预印标识：有多种各样的预印容可供用户选择；预印标识使用便，运输便利，适用于各种应用场合。
4、线缆标识的应用环境是否会接触到油、水、化学物品或者溶剂？是否需要阻燃？是否有户外的环境？政府对此是否有特殊规定或其他规定？是否用在洁净或其他环境中？对于各种特殊的应用环境需要选择相应的材料才可以保值要求。
基本上与结构化布线系统有关的每种组件都需要管理。
因此，每种组件都应相应地贴上标签。
这些组件包括：工作区、电信间、设备间和输入设施的连接硬件；线缆，包含线缆敷设的路径；端接点的空间；与结构化布线系统有关的搭接／接地；与结构化布线系统有关的设备。
1、连接硬件:每个连接硬件部件，例如接点（配线架、110打线系统等）和工作区（面板、表面安装盒）需要贴上标签，便于辨认。
另外，每个单个的端接位置也需要贴上具有标识符的标签，以便于辨认。
