电缆桥架施工技术交底
1. 引言
本文档旨在对电缆桥架施工技术进行交底，确保施工人员理解
并正确执行施工过程中的关键步骤和注意事项。

2. 施工准备
- 施工前，确认施工区域无安全隐患，是否需要进行临时封堵、警示等工作。

- 检查并确保所使用设备完好，并且拥有有效的操作资质。

3. 桥架安装
- 根据设计图纸和施工方案，确定好电缆桥架的位置、高度和
间距。

- 使用合适的工具和设备进行桥架的安装和固定，确保稳定可靠。

4. 电缆敷设
- 依照设计要求，将电缆放置在桥架上，并注意保持电缆的整
洁和无过度张力。

- 定期检查电缆是否存在磨损、弯曲等问题，并及时修复或更换。

5. 安全措施
- 在施工过程中，严格遵守相关的安全操作规范，佩戴必要的个人防护用品。

- 对施工现场进行合理的封闭和物理隔离，确保周围人员的安全。

6. 施工记录和验收
- 按照施工进度和结果，做好详细的施工记录，包括桥架安装情况、电缆敷设情况等。

- 进行施工质量验收，确保按照设计要求完成施工任务。

7. 总结
准确理解并正确执行电缆桥架施工技术对于工程的顺利进行和电缆系统的正常运行至关重要。

以上交底内容仅供参考，请施工人员根据实际情况进行具体操作，并遵守相关法规和标准。

电缆桥架安装和桥架内电缆敷设安全技术交底
交底内容提要：
1．遵守公司的劳动纪律及安全准则，熟知一般安全事项及配电柜、箱安装技术操作规定。

2．工作之前必须检查所用的工具、仪表，无问题才使用，工作中
要戴好防护用品。

3.室内沿桥架或托盘敷设电缆，宜在管道及空调工程基本施工完
毕后进行，防止其他专业施工时损伤电缆。

4.电缆两端头的门窗装好，并加锁，防止电缆丢失或损坏。

5.电缆桥架安装时，其下方不应有人停留。

进入现场应戴好安全帽。

6.使用人字梯必须坚固，距梯脚40-60cm处要设拉绳，防止劈开。

7.使用单梯上端要绑牢，下端应有人扶持。

8.电气设备、电动工具要可靠的保护接地（接零）措施。

9.打眼时，要戴好防护眼镜，工作地点下方不得站人。

10．严格遵守施工组织设计规范，不准违规违章作业，在吊物下
严禁站人或行走。

11．进入施工现场必须“两穿一戴”，即穿工作服、穿工作鞋、
戴安全帽并系好下额带，作业面超过2米以上时必须佩带安全带。

12．按照相关规定做好安全活动记录。

桥架安装技术交底一、材料要求1.外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；防火桥架涂层完整，无扭曲变形，不压扁，便面不划伤。

2.桥架及其附件：应采用经过镀锌处理或其他防腐处理的定型产品。

规格、型号应符合实际要求。

桥架内应光滑平整组，无棱刺，不应有扭曲、翘边等现象。

3.支吊架用材:采用的钢板、圆钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料，都应经过镀锌处理，焊接的部位应做好防锈防腐措施。

二、工具准备电工工具、手电钻、冲击钻、卷尺放线工具等。

三、施工工艺1.施工工序：预留孔洞弹线定位膨胀螺栓安装支吊架安装桥架安装保护底线连接2.划线定位：根据图纸，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线。

（建筑物如有坡度，电缆桥架应随其坡度）3.支吊架安装：a 钢支架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边气孔、凹陷、漏焊等缺陷b 支架与掉价安装应牢固，保证横平竖直，在有坡度的建筑物是安装支架与吊架应与建筑物有相同的坡度。

c 固定支点、吊点间距在1.5米。

在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点火吊点。

d 严禁用木砖固定支架与吊架。

e水平安装的桥架支吊架规格：桥架宽度（mm）吊杆规格（mm）800-1000 Ф14通丝杆500-600 Ф12通丝杆300-400 Ф10通丝杆150-200 Ф8 通丝杆四、桥架安装要求1.桥架应平整，无扭曲变形，内、外壁无毛刺，各种附件齐全。

2.桥架接口应平整，接缝处应紧密平直，盖板装上后应平整，无翘脚，出线口的位置准确。

3.不允许将穿过墙壁的桥架与墙上的孔洞一起封死。

4.桥架的所有非带电部分的铁件均应相互连接和跨接，使之成为一个连接导体，并做好整体接地。

5.桥架与盒、箱、柜接茬，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。

6.水平线槽安装超过30m需做防晃固定支架。

一、工程名称：____________________二、建设单位：____________________三、监理单位：____________________四、施工单位：____________________五、交底部位：____________________六、交底日期：____________________七、交底人：____________________八、接收人：____________________九、交底内容：一、安全注意事项1. 施工人员必须经过专业培训，了解电缆桥架敷设的相关知识和操作技能。

2. 施工现场应设立安全警示标志，明确施工区域、危险区域和紧急疏散路线。

3. 施工过程中，必须严格遵守国家相关安全法规和标准，确保施工安全。

4. 作业人员应穿戴好个人防护用品，如安全帽、防护眼镜、防尘口罩、防滑鞋等。

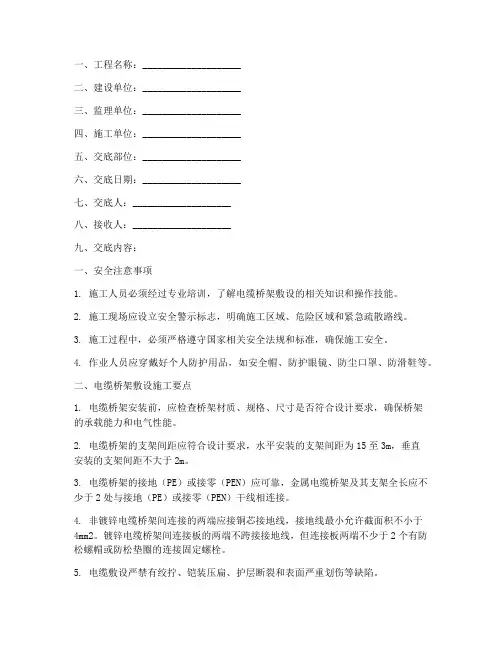

二、电缆桥架敷设施工要点1. 电缆桥架安装前，应检查桥架材质、规格、尺寸是否符合设计要求，确保桥架的承载能力和电气性能。

2. 电缆桥架的支架间距应符合设计要求，水平安装的支架间距为15至3m，垂直安装的支架间距不大于2m。

3. 电缆桥架的接地（PE）或接零（PEN）应可靠，金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接。

4. 非镀锌电缆桥架间连接的两端应接铜芯接地线，接地线最小允许截面积不小于4mm2。

镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

5. 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

6. 大于45度倾斜敷设的电缆每隔2m处设固定点。

7. 电缆出入电缆沟、竖井、建筑物等处应做密封处理。

8. 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点，敷设于垂直电缆桥架内时，电缆应呈水平状态。

三、施工过程中注意事项1. 电缆敷设过程中，应避免对电缆造成机械损伤，确保电缆安全。

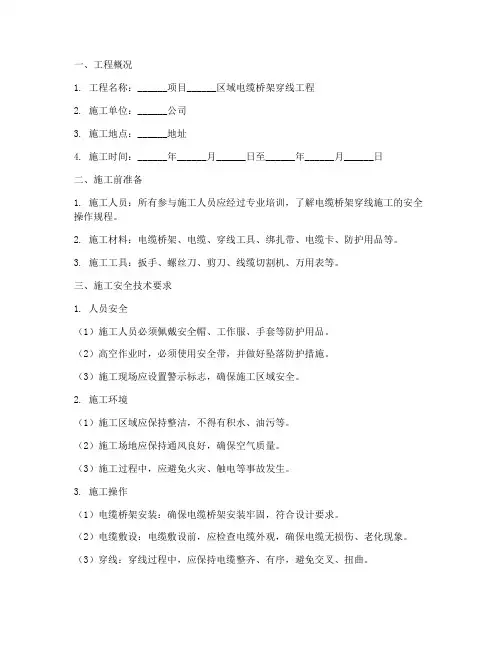

一、工程概况1. 工程名称：______项目______区域电缆桥架穿线工程2. 施工单位：______公司3. 施工地点：______地址4. 施工时间：______年______月______日至______年______月______日二、施工前准备1. 施工人员：所有参与施工人员应经过专业培训，了解电缆桥架穿线施工的安全操作规程。

2. 施工材料：电缆桥架、电缆、穿线工具、绑扎带、电缆卡、防护用品等。

3. 施工工具：扳手、螺丝刀、剪刀、线缆切割机、万用表等。

三、施工安全技术要求1. 人员安全（1）施工人员必须佩戴安全帽、工作服、手套等防护用品。

（2）高空作业时，必须使用安全带，并做好坠落防护措施。

（3）施工现场应设置警示标志，确保施工区域安全。

2. 施工环境（1）施工区域应保持整洁，不得有积水、油污等。

（2）施工场地应保持通风良好，确保空气质量。

（3）施工过程中，应避免火灾、触电等事故发生。

3. 施工操作（1）电缆桥架安装：确保电缆桥架安装牢固，符合设计要求。

（2）电缆敷设：电缆敷设前，应检查电缆外观，确保电缆无损伤、老化现象。

（3）穿线：穿线过程中，应保持电缆整齐、有序，避免交叉、扭曲。

（4）绑扎与固定：电缆绑扎牢固，使用绑扎带、电缆卡等固定电缆，防止电缆脱落。

（5）绝缘测试：穿线完成后，使用万用表等工具对电缆进行绝缘测试，确保电缆绝缘良好。

四、施工注意事项1. 电缆桥架与穿线钢管的连接处，应确保电缆桥架与穿线钢管的接口牢固，防止电缆脱落。

2. 在穿线过程中，如发现电缆损伤，应立即停止施工，及时更换电缆。

3. 电缆敷设过程中，应避免电缆与尖锐物体接触，防止电缆损伤。

4. 穿线完成后，应对电缆桥架内进行清理，确保无杂物。

五、应急处理1. 发生触电事故时，立即切断电源，并采取紧急救护措施。

2. 发生火灾时，立即报警，并组织人员进行疏散。

3. 发生高空坠落事故时，立即采取救援措施，并报告相关部门。

一、施工准备1、材料准备电缆桥架及其配件、金属型材、防锈涂料等。

2、机具准备3、作业条件1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管等全部完成。

2）桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通。

3）室内电缆桥架的安装应配合管道及空调工程施工进行。

二、施工工艺1、工艺流程弹线定位→安装膨胀螺栓→支、吊架安装→桥架安装2、施工要点1）、弹线定位①根据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。

②按设计图的要求，分匀档距并用笔标出具体位置。

2）、安装膨胀螺栓1.金属膨胀螺栓安装（1）根据支架承受的荷重，选择相应的膨胀螺栓及钻头；钻孔直径的误差不得超过＋0.5㎜～0.3㎜；深度误差不得超过＋3㎜；钻孔后应将孔内残存的碎屑清除干净。

（2）打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。

（3）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2㎜。

3）、支吊架安装1.本表由施工单位填写，交底单位与接受交底单位各存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

①支吊架制作支吊架用型材下料、钻孔必须用切割机、台钻，严禁使用气割；焊接焊缝饱满，除掉焊渣后用自制支架与吊架所用扁铁规格不应小于30×3㎜，扁钢规格不小于25×25×3㎜，圆钢不小于ф8。

自制吊支架必须按要求进行防腐处理。

②支吊架位置的确定在确定支吊架的位置时，应符合设计规定，当设计无明确规定时，也可按生产厂家提供的产品特性数据确定。

电缆桥架水平敷设时，支撑跨距一般为1.5～2m。

电缆桥架垂直敷设时，固定点间距不宜大于2m。

支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。

非直线段的支、吊架位置见图1，桥架弯通或三通、四通弯曲半径不大于300mm时，应在距弯曲段与直线段接合处300～600mm的直线段侧设置一个支吊架。

一、交底目的为确保电缆支架桥架安装及使用过程中的安全，降低事故发生风险，特制定本安全技术交底。

二、交底对象1. 电缆支架桥架安装施工人员2. 电缆支架桥架使用人员3. 监理人员三、交底内容1. 电缆支架桥架安装前的准备工作（1）施工人员应熟悉电缆支架桥架安装的相关规范、标准和工艺流程。

（2）检查施工材料、工具、设备是否符合要求，确保安全可靠。

（3）现场勘查，了解电缆支架桥架安装的具体位置、高度、间距等。

2. 电缆支架桥架安装过程中的注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）高空作业时，必须采取安全措施，如设置安全网、安全绳等。

（3）电缆支架桥架的安装应按照设计要求进行，确保安装牢固、水平、垂直。

（4）电缆支架桥架的间距应符合规范要求，避免因间距过大或过小而造成安全隐患。

（5）电缆支架桥架的接地应可靠，确保电气安全。

（6）电缆支架桥架的防腐处理应符合要求，防止腐蚀、生锈。

3. 电缆支架桥架使用过程中的注意事项（1）使用人员应熟悉电缆支架桥架的结构、性能和使用方法。

（2）禁止超负荷使用电缆支架桥架，避免因负荷过大而造成损坏。

（3）禁止在电缆支架桥架附近进行敲打、切割等作业，防止损坏电缆支架桥架。

（4）定期检查电缆支架桥架的安装情况，发现问题及时处理。

（5）发现电缆支架桥架存在安全隐患时，应立即停止使用，并及时上报相关部门。

四、安全管理制度1. 施工单位应建立健全电缆支架桥架安装及使用过程中的安全管理制度。

2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

3. 施工单位应定期对电缆支架桥架进行检查、维护，确保其安全可靠。

4. 施工单位应设立专职安全管理人员，负责电缆支架桥架安装及使用过程中的安全监督。

五、应急措施1. 发生安全事故时，立即停止作业，组织人员撤离现场。

2. 报告上级领导，启动应急预案。

3. 对事故原因进行调查，采取有效措施防止类似事故再次发生。

4. 对事故责任人和相关人员进行严肃处理。

室内电缆桥架安装⼯程安全技术交底确定电缆桥架位置固定⽀架桥架安装配电箱固定四、操作⼯艺（⼀）确定电缆桥架位置1、电缆桥架应敷设在安全、⼲燥、易操作的电⽓竖井内。

2、按照图纸设计的位置，计算空间尺⼨是否满⾜操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺⼨较⼤、管路较多时,经常出现排列困难,因此必须仔细核对尺⼨,必要时与⼟建配合,进⾏相应的变更。

3、检查竖井内楼板上预留的洞⼝位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞⼝通直不错位,注意不要影响结构。

（⼆）固定⽀架1、固定桥架的⽀架采⽤50×50×5的⾓钢,⾼度为距地⾯1500～2000mm,有两种固定⽅式,⼀种是⽤膨胀螺栓固定,⼀种是采⽤焊接。

2、桥架下部固定采⽤10号槽钢,槽钢距墙边不⼩于50mm,座在楼板的预留洞⼝,与预埋在洞⼞的埋件焊接固定或采⽤膨胀螺栓与楼板固定。

在槽钢上固定两根50×50×5的⾓钢,⽤来直接与桥架连接固定见图5-28。

3、在楼板的下⾯有预埋件来固定防⽕隔板,上托防⽕枕。

4、电⽓竖井内固定桥架的⽀架和槽钢的固定⽅法见图5-29。

电缆⽀架全长均应有良好的接地,即将⽀架与墙上预埋的接地埋件焊成⼀体。

5、电⽓竖井内电缆配线的垂直安装见图5-30。

（三）桥架安装1、桥架与⽀架之间固定采⽤螺栓。

2、桥架与钢管之间连接采⽤专⽤锁母固定,并有跨接地线。

3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采⽤伸缩连接板。

（四）电缆敷设1、在桥架就位后,即可敷设线缆。

按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。

敷设时要按适当的问距加以固定,并且及时装设标志牌。

电缆终端头,竖井的两端均应装设标志牌。

标志牌上应注明线路编号,⽆编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,规格要统⼀,能防腐,挂装应牢固。

电缆在终端头和接头处要留出备⽤长度。

一、通用部分1.现场施工人员必须严格遵守《建筑安装工程安全技术操作规程》及本公司内部标准的各项规定，实行全过程监控。

2.班前提出安全注意事项，班后检查有无安全隐患。

3.正确使用个人防护用品，进入施工现场，必须遵守纪律及现场的各项规章制度，按规定着装，不得违章作业，不准饮酒，必须戴安全帽，高空作业必须系安全带，并挂设安全网。

4.农民工上岗前必须经过三级安全教育，考核合格后持安全操作证上岗。

5.配合各工种作业要听从指挥，不准擅离职守，干其它工作。

6.未经允许，不得擅自移动或拆除施工现场的安全设施，脚手架，安全网等。

7.吊运材料时，绳索，钩子等应系牢固，起吊垂直下方不得有人。

8.用手推车装运物料，不得猛跑和撒把，两车间距平地不得少于2m，下坡不得少于10m.9.上下作业应走马道、楼梯、不准攀龙门架、脚手架。

10.现场电源及机具设备不得乱拉乱放，不准在现场使用电褥子和电炉子。

11.车辆未停稳，禁止上下和装卸物料，所装物料要垫好绑牢，开车人应站在侧面。

12.患有高血压病、心脏病、癫痢病以及其它不适于上高处作业的，不得人事高处作业。

13.对特殊工种（电焊、气焊、电工、起重工、厂内机动车司机等）要进行特殊工种的安全知识和操作规程的教育，要持证上岗。

14.各机械在使用过程中，要进行定期检测，维修及保养等。

15.吊车要设专人指挥，指挥信号要明确，不得旁拉斜拽，不得超负荷吊装。

构件起吊翻身、预装等过程中要严格检查所用钢丝绳等工具。

严禁在风力大于或等于五级时进行吊装作业16.现场用电设施要按照现场标准化用电管理，不得将电线直接搭设在金属物或抛在地下，所有用电设备必须接地；手持电动工具必须安装漏电保护器，并不得戴手套进行操作。

17.现场施工的电气材料、构件、设备应堆放整齐、稳妥，废料应及时清理。

18.从事电气焊、剔凿、磨削作业人员应戴面罩或护目镜。

19.高处作业，不准上下抛掷工具、材料等物，不得在高空作业下方操作，如确需要上下交叉作业必须采取有效的隔离措施。

电缆桥架技术交底记录交底人：XX部门技术负责人交底时间：XXXX年XX月XX日交底地点：XXXX工地一、背景介绍电缆桥架是一种用于电缆敷设和支撑的设备，广泛应用于各类建筑和工业场所。

为了确保施工过程的质量和效率，特进行电缆桥架技术交底，宣传和培训施工人员。

二、电缆桥架概述1.定义：电缆桥架是一种支持、保护和布线电缆的架构系统。

2.分类：根据材质和用途，电缆桥架可以分为金属桥架、塑料桥架、槽式桥架等。

3.特点：电缆桥架具有结构简单、安装方便、维护便捷等特点。

三、电缆桥架的安装要点1.原材料检查：a.检查电缆桥架的材质、规格和数量是否满足要求。

b.检查连接件的质量和数量是否符合要求。

2.安装工艺：a.根据设计图纸和施工方案，确定电缆桥架的敷设路径和支架位置。

b.根据实际情况，选用合适的固定方式（如膨胀螺栓、焊接等）固定支架。

c.安装支撑架时注意平整度和水平度的控制，确保安装的稳固性和牢固性。

d.在电缆桥架敷设时，应注意有足够的弧度，避免过大或过小造成电缆受力不均。

e.安装完成后，对电缆桥架进行必要的检查和测试，确保桥架安装质量。

3.安全措施：a.施工人员根据岗位要求，戴好相关的安全防护用品。

b.施工现场应设置明显的安全警示标志，确保通行安全。

c.施工人员要遵守作业规范，严禁进行不安全行为。

四、常见问题及处理方法1.电缆桥架高度不符合要求：处理方法：根据设计要求，对支架进行调整或更换。

2.电缆桥架固定不牢固：处理方法：增加支撑点或增加固定件，确保桥架的稳定性。

3.电缆桥架敷设路径不合理：处理方法：根据实际情况重新定位敷设路径，确保电缆敷设的顺畅性。

4.电缆桥架防腐措施不到位：处理方法：根据环境要求，选用合适的防腐涂料进行涂抹，确保桥架的防腐性能。

五、交底总结通过本次电缆桥架技术交底，我们了解了电缆桥架的分类、特点以及安装要点。

在实际施工过程中，需要严格按照工艺要求进行操作，确保电缆桥架的安装质量。

同时，合理的解决常见问题，也能提高施工效率和工程质量。

管道井内电缆桥架工程技术交底1、工程概况管道井内电缆桥架是一项重要的通信设施工程，主要用于安装井内光缆、电缆等电信通信设备。

本次工程需安装管道井内电缆桥架，包括电缆桥架、井内管道设施等，以满足相关通信设施的安装需求。

2、工程前期准备2.1 工程选址工程选址应考虑以下因素：•井口周边是否有建筑物、道路、桥梁等。

•井内管道状况。

2.2 工程测量在施工前，应对选定的井口及井内管道进行详细测量，以确保后续的施工能顺利进行。

3、电缆桥架的种类及选型电缆桥架的种类和选型应根据井内通信电缆的数量、截面及重量等因素进行选择。

选型应包括：•电缆桥架型号。

•电缆桥架尺寸。

•电缆桥架选用材料等。

4、施工安全注意事项在施工过程中，应按照国家相关安全规定以及本项目的安全要求，执行以下施工安全注意事项：•施工现场应设立“禁止通行”牌。

•对井口进行围挡，确保井口安全。

•工人使用的工具应符合国家安全规定。

•工人更换井盖时应注意安全。

5、施工步骤5.1 现场布置•应根据施工计划在现场布置场地。

•应在施工现场搭建维护安全的临时设施，如供水、供电等。

5.2 井内电缆桥架的安装•电缆桥架的安装应按照设计要求进行，应做好电缆桥架的支撑和固定工作，确保电缆桥架的稳定性。

•电缆桥架的安装应尽量减少对井内管道的影响。

•电缆桥架在安装过程中应进行多次测量，确保电缆桥架的摆放位置和高度等满足设计及施工要求。

5.3 安装完毕后的清理•清理施工材料、道具、废品等。

•保持施工现场周边环境整洁干净。

6、竣工验收电缆桥架的施工结束后，应进行竣工验收以确保质量达标，并向业主交付工程验收报告以便业主进行后续的环境整治等工作。

7、本次电缆桥架施工，我们注重安全施工，并按照要求执行工程质量及验收工作。

我们的努力将为我们的客户和人们的通讯带来便利和可靠的保障。

电缆桥架安装技术交底交底内容注:防火隔板采用矿棉半硬板、Ef～85型耐火隔板。

注:1.施工前将要封堵部位清理千净。

2.防火枕应按次序依次摆放整洁,防火枕与电缆之间空隙≤1cm2。

3.穿墙洞防火枕摆放厚度≥24cm。

4.吊杆长度L由工程设计决定。

5.防火枕规格为三种:Ⅰ型一320×120×25.Ⅱ型一160×120×25.Ⅲ型一160×75×25。

（六）金属桥架旳接地保护1、桥架全长应为良好旳电气通路。

镀锌制品旳桥架搭接处用螺母、平垫、弹簧垫紧固后可不交底内容做跨接地线。

如设计另有规定旳按设计施工。

2、桥架做跨接地线时必须保证跨接线平整且呈U形布置3. 非镀锌电缆桥架间连接板旳两端跨接铜芯接地线, 接地线最小容许截面积不不不小于4mm²；4. 桥架在建筑变形缝处要做跨接地线,跨接地线要留有余量,跨接地线截面按下表选择。

桥架内最大电缆旳相导线截面积S（mm2）保护地线最小截面积Sp（mm2）S≤16 Sp=S16＜S≤35 Sp=1635＜S≤400 Sp=S/2五、成品保护1、室内沿桥架或托盘敷设电缆,宜在管道及空调工程基本施工完毕后进行,防止其他专业施工时损伤电缆。

2、电缆两端头处旳门窗装好,并加锁,防止电缆丢失或损毁。

3、不容许将穿过墙壁旳桥架与墙上旳孔洞一起抹死。

六、桥架盖板应齐全, 不得遗漏, 并防止损坏和污染线槽。

七、使用高凳时, 注意不要碰坏建筑物旳墙面及门窗等。

八、应注意旳质量问题1、沿桥架敷设电缆时,应防止电缆排列混乱,不整洁,交叉严重。

在电缆敷设前须将电缆事先排列好,画出排列图表,按图表进行施工。

电缆敷设时,应敷设一根整顿一根、卡固一根。

2、电缆弯曲半径不符合规定。

在电缆桥架施工时,应事先考虑好电缆途径,满足桥架上敷设旳最大截面电缆旳弯曲半径旳规定,并考虑好电缆旳排列位置。

九、安全注意事项1、电缆桥架安装时,其下方不应有人停留。

1.电缆桥架安装工程技术交底桥架使用通丝吊杆及固定角钢做支吊架如下图所示:吊杆角钢横担无孔托盘桥架内膨胀螺栓电缆桥架沿墙垂直安装, 可使用门型角钢支架固定托盘或梯架, 门型角钢支架一种用整根角钢割角煨制焊接制作, 如图所示。

钢焊接支架制作图b —梯架或托盘宽度；f —两梯架或托盘中间距离（100mm ）（六） 所有丝杆与顶板采用内膨胀固定时外加平垫片和螺母锁紧, 丝杆与角铁上下用螺母加弹平垫固定, 下端外露螺母丝扣0.5-1cm ；内膨胀胀珠必须敲顶到位, 丝杆进内胀必须用管钳拧到位且用平垫片和螺母锁紧。

（七） 桥架安装及接地电缆桥架多层敷设时其层间距离一般为: 桥架上部距顶板或其它障碍物不应小于0.3m 。

电力电缆桥架间不应小于0.3m 。

控制电缆桥架间不应小于0.2m 。

1、 弱电电缆桥架与电力电缆桥架间不应小于0.5m, 如有屏蔽盖板可减至0.3m 。

下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外, 均不应敷设在同一层桥架上。

1KV 以上和1KV 以下的电缆(不同电压等级) 强电、弱电、控制电缆 应急照明和其它照明电缆②转弯部位应采用立上弯头和立下弯头, 安装角度要适宜；③直线段钢制电缆桥架超过30m, 铝合金或玻璃钢制电缆桥架超过15m时, 应有伸缩缝,其连接宜采用伸缩连接板。

电缆桥架跨越建筑物伸缩缝处, 应设置伸缩缝或伸缩板。

桥架全长应为良好的电气通路。

镀锌制品的桥架搭接处用螺母、平垫、弹簧垫紧固后可不做跨接地线。

电缆桥架的末端, 应使用终端板进行封闭。

由托盘或梯架需要引出配管时, 应使用钢管, 引出位置可以在底板上也可以在侧边上, 当托盘或梯架开孔时, 应使用开孔器开孔, 保证底板或侧边不变形,开孔处切口整齐, 管径吻合。

严禁使用电焊气焊割孔。

钢管与托盘或梯架连接时, 使用管接头固定。

如图所示。

（a）与套接紧定式导管连接； (b) 与镀锌钢管连接托盘桥架、梯架盖板安装:当桥架内的电缆、电线敷设完毕后即可进行盖板的安装, 盖板与托盘或梯架的连接, 有的使用锁扣固定, 还有的用带钩螺栓在托盘或梯架上固定, 具体固定方式根据厂家供货情况安装。

分部工程：电气分部工程分项工程名称：电缆桥架安装交底内容：一、施工准备：1.材料⑴.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；⑵.各种规格、型号的电力电缆、控制电缆等；⑶.桥架附件的连接、紧固螺栓，各种电缆卡子、电缆标志牌等。

2.机具经纬仪、水平仪、电锤、电钻、活搬手、卷尺、绝缘电阻测试仪。

3.作业条件⑴.土建工程应全部结束且预留孔洞、预埋件符合设计要求，预埋件安装牢固，强度合格；⑵.桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；⑶.室内电缆桥架的安装宜在管道及空调工程基本施工完毕后进行。

⑷.电缆敷设时，电缆桥架应全部安装结束，并经检查合格。

二、施工工艺：1.施工程序桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2.桥架选择A:电缆桥架布线适用于电缆数量较多或较集中的室内外及电气竖井内等场所。

根据桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。

（1）有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块铁板冲孔后弯制成的部件；（2）无孔托盘：是由底边与侧边构成的或由整块钢板制成的槽形部件；（3）梯架：是由侧边与若干个横档构成的梯形部件；（4）组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件B:桥架的结构品种有直线段和弯通。

C:桥架的附件：是用于直线段之间、直线段与弯通之间的连接以构成连续性刚性的桥架系统所必需的连接固定或补充直线段、弯通功能的部件，包括：直线连接板、铰链连接板，分水平、垂直两种、连续铰连扳、变宽连接板分部工程：电气分部工程分项工程名称：电缆桥架安装交底内容：变高连接板、伸缩连接板、转弯连接板、上下连接板、盖板、隔板、压板终端板、引下件、竖井、紧固件。

D:桥架支吊架：指直接支承托盘、梯架的部件，包括：托臂、立柱、吊架及其他固定支架：如垂直、斜面等固定用支架。

E：桥架安装场所选择：需屏蔽电气干扰的电缆回路，或有防护外部影响，如油、腐蚀性液体、易燃粉尘等环境的要求时，应选用有盖无孔型托盘；当需要因地制宜组装的场所宜选用组装式托盘。

电缆桥架安装技术交底一、前言本文将介绍电缆桥架的安装技术交底。

电缆桥架是电器设备中必不可少的一种，它的作用是在控制室和设备机柜之间架设电缆。

通过电缆桥架固定电缆，既可以减少电缆在运输、安装和使用过程中受到的损坏，又能保证布线清晰整洁、接触良好、易于排查故障。

为了使安装过程顺利、安全，我们在此进行电缆桥架的技术交底。

二、准备工作在进行电缆桥架安装前，需要做好一些准备工作，详细如下：1.确定电缆桥架的安装位置和方式，根据控制室/机柜间的距离和布线方向选择合适的方式和位置。

同时，还需考虑电缆桥架的载荷和布线量。

2.确定安装雷达装置的方式和位置，安装位置应考虑雷达满足需求的工作范围和安全距离。

3.确定线夹的数量和类型，以及板厚和尺寸。

线夹数量和类型需要根据布线数量以及电缆的直径和类型确定。

板厚和尺寸需要根据电缆桥架的载荷确定。

4.准备安装所需工具和材料，主要包括螺丝刀、电钻、螺丝、膨胀管，以及各种规格的线夹、挂板等。

三、安装流程1.按照预先确定的安装位置用专门的工具将桥架挂至控制室/机柜墙面。

2.根据需要和实际情况进行固定桥架的线夹的数量，线夹的安装需要均匀分布，且距离不宜过远，否则容易出现线夹承载力不均衡的情况。

同时，在线夹的选择和安装时，要确保夹紧力度合适，夹钩位置高低一致、对称，夹紧力对电缆的外皮损伤应小。

3.安装桥架下的支撑挂板，挂板的数量和安装位置也需要根据实际情况来确定。

4.安装电缆：首先，将电缆从桥架上方引下，然后根据需要进一步剪裁电缆，使其能合适布线，之后，将电缆通过线夹固定在桥架上。

5.最后，用膨胀管将桥架和墙面之间的缝隙填充，确保桥架稳固无移动。

四、注意事项在电缆桥架安装过程中，需要注意以下事项：1.安装前一定要确定各项参数和数据的准确性，严格按照设计方案进行操作，确保方案的可行性和合理性。

2.在安装线夹的过程中，需要严格按照规格和尺寸选择线夹，并保证每个位置的线夹夹钩位置和夹紧力度均匀。

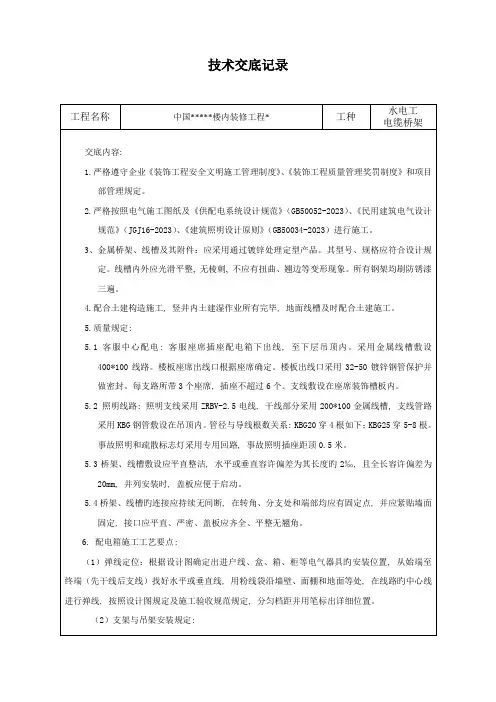

---工程名称： ______________建设单位： ______________监理单位： ______________施工单位： ______________交底部位： ______________交底日期： ______________交底人签字： ______________接收人签字： ______________---一、技术交底1. 施工准备- 施工人员必须熟悉电缆桥架的施工图纸及现场实际情况，了解电缆桥架的规格、型号、安装位置和敷设路径。

- 施工前应对施工人员进行安全教育和技能培训，确保每位施工人员了解电缆桥架施工的安全注意事项。

2. 材料与设备- 所有电缆桥架材料及设备必须符合国家标准和设计要求，并经检验合格后方可使用。

- 所有施工工具应保持完好，并定期检查维护。

3. 安装要求- 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，全长不少于2处与接地干线相连接。

- 非镀锌电缆桥架间连接的两端应接铜芯接地线，接地线最小允许截面积不小于4mm²。

- 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

- 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。

- 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。

- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

4. 电缆敷设- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

- 大于45度倾斜敷设的电缆每隔2m处设固定点。

- 电缆出入电缆沟、竖井、建筑物等处应做密封处理。

- 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点，敷设于垂直方向时，每层楼板处也应设置固定点。

---二、安全交底1. 安全意识- 施工人员必须树立“安全第一”的思想，严格遵守国家安全生产法律法规和施工现场各项安全操作规程。
