1.设计条件工程概况本计算书为中山市沙溪镇东南片区排水主干管工程顶管工作井、接收井结构设计，工作井、接收井施工方法采用逆作法，即先进行四周外侧及井底的水泥 搅拌桩施工,桩身达到设计强度后,再开挖基坑施工护壁成井。
基坑每开挖1m 深度土，现浇一节1m 圆形护壁。
本设计以最大深度工作井和最大深度接收井为控制设计。
已知：设计地面标高：，井壁底标高：工作井为，接收井为。
拟定工作井尺寸：0.55t m =， 3.5R m =，8.1D m =， 5.39H m = 拟定接收井尺寸：0.35t m =， 2.0R m =， 4.7D m =， 5.99H m =井身材料—混凝土：采用C30，214.3/c f N mm =，21.43/t f N mm =。
钢筋：钢筋直径d<10mm 时，采用R235钢筋，2270/y f N mm =；d ≥10mm时，采用热轧钢筋HBR335，2300/y f N mm =。
地质资料地质资料如下表1所示，地下水位高度为，即井外水位高度为， 井底以下4米采用搅拌桩处理，则井底下地下水位高度为：工作井、接收井。
表1 土的物理力学指标、图1-1 工作井、接收井示意图!2.井壁水平框架的内力计算及结构配筋计算将井壁简化成平面圆形闭合刚架计算，计算截面取井壁底部1米一段进行环向计算，不考虑四周搅拌桩支护的作用。
工作井井壁内力计算及配筋2.1.1按承载能力极限状态进行计算 2.1.1.1外力计算（1）水土压力计算（考虑地下水作用） ,井外侧地面堆载按215/d q KN m =考虑。
根据《给水排水工程钢筋混凝土沉井结构设计规程》CECS137-2002第6.2.3条，并假设同一标高的水平截条上沿井壁互成90°的两点土的内摩擦角相差±5°，计算区域井壁A 、B 点外侧水平向水土压力：图2-1 土压力分布示意图井壁外侧水平向土压力采用郎金主动土压力计算值，地下水位以下土采用浮容重。

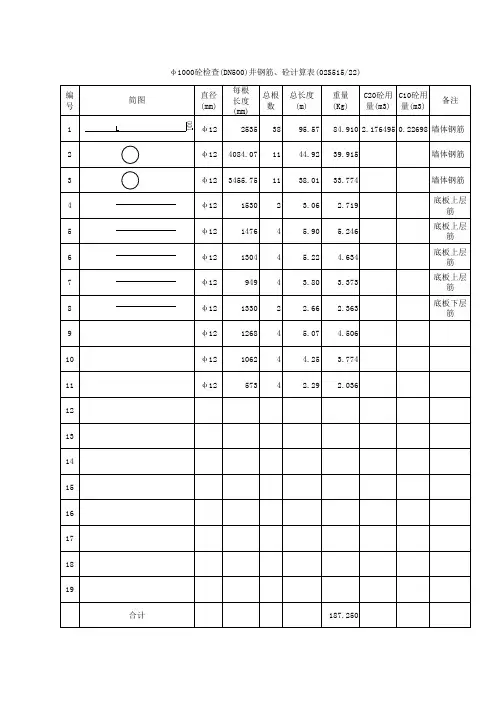

圆型接受井工作量计算示范（井高5米）挖出土方：（πr2 h)3.14×2.5×2.5×5=98.125m3混凝土: 98.12m3-(2.2×2.2×3.14×5 )=22.137m3模板面积:周长×高=15.7×5 =78.5;13.8×5 =69.08合计147.58m2井底混凝土: （πr2 h) 2.5×2.5×3.14×0.25=3.799m3钢筋φ16: 横径=高度/间距*周长;竖径=高度*周长/间距圆的周长=( 2πr)2×3.14×2.35=14.758m横径=5÷0.2×14.758=368.95m;竖径=5. ×14.758÷0.2=368.95横径+竖径=737.9m×1.21(比重)=892.8591kg=0.9t井底钢筋φ14: 圆面积钢筋=底面积÷间距=2.2×2.2×3.14÷0.2=75.988m×1.21(比重)=91.945kg=0.0919t回填土：内径体积－检查井体积＝75.988m3-8.83m3=67.15m3圆型工作井工作量计算示范（井高5米）挖出土方：（πr2 h)3.14×3.95×3.95×5=244.95m3混凝土: 244.95m3-(3.45×3.45×3.14×5 )=58m3模板面积:周长×高=（7.9*3.14）×5 =124.03;（6.9*3.14）×5 =108.33合计232.36m2井底混凝土: （πr2 h) 3.45×3.45×3.14×0.25=9.34m3钢筋φ16: 横径=高度/间距*周长;竖径=高度*周长/间距圆的周长=( 2πr)2×3.14×3.7=23.236m横径=5÷0.2×23.236=580.9m;竖径=5.×23.236÷0.2=580.9横径+竖径=2323.6m×1.21(比重)=2811.5561kg=2.8t井底钢筋φ14: 圆面积钢筋=底面积÷间距=3.45×3.45×3.14÷0.2=186.86m×1.21(比重)=226.1kg=0.226t回填土：内径体积－检查井体积＝186.869m3-8.83m3=178.04m3挖出土方：5*3.2×5=80m3混凝土: 80m3-(4.6*2.6×5 )=20.2m3模板面积: =16.4×5 =82; 14.4×5 =72合计154m2井底混凝土: 2.6*4.6×0.25=2.99m3钢筋φ16: 横径=高度/间距*周长;竖径=高度*周长/间距周长=16.4横径=5÷0.2×16.4=410m;竖径=5×16.4÷0.2=410横径+竖径=820m×1.21(比重)=992.2kg=1t井底钢筋φ14: 面积钢筋=横径=高度/间距*周长;竖径=高度*周长/间距横径=2.6÷0.2*4.6= 59.8 竖径=4.6/0.2*2.6=59.8横径+竖径=119.6m×1.21(比重)=144.7kg=0.1447t回填土：内径体积－检查井体积＝59.8m3-8.83m3=50.97m3挖出土方：7.4*3.6×5=133.2m3混凝土: 133.2m3-(6.4*3×5 )=37.2m3模板面积: =22×5 =110 18.8×5 =94合计204m2井底混凝土:3*6.4×0.25=4.8m3钢筋φ16: 横径=高度/间距*周长;竖径=高度*周长/间距周长=22横径=5÷0.2×22=550m;竖径=5×22÷0.2=550m横径+竖径=2200m×1.21(比重)=2662kg=2.662t井底钢筋φ14: 面积钢筋=横径=高度/间距*周长;竖径=高度*周长/间距横径=3÷0.2*6.4= 96 竖径=6.4/0.2*3=96横径+竖径=192m×1.21(比重)=232.32kg=0.233t回填土：内径体积－检查井体积＝96m3-8.83m3=87.17m3。
你好，工作井验算已做完，建议：1、P1-P5工作井，第一版砼护壁厚度改为400mm; 2、配筋按计算书的配筋；3、施工中严密注意土质变化，确保安全一、曲江水厂退水管道工程P2工作井设计计算书：说明：曲江水厂退水管道工程，沿线共设置顶管工作井五座（编号P1—P5#），计算式选取开口、埋深较大的P2井为例，P2井共三板(0—3m、3—6m、6—9.85m)第一版净尺寸7 x 7m, 壁厚400mm，配筋为纵筋Φ14@125、横筋Φ14@125；第二版净尺寸6.75 x 6.75m,壁厚500mm，配筋为纵筋Φ16@150、横筋Φ16@200；第三版净尺寸6. 5 x 6. 5m,壁厚600mm，配筋为纵筋Φ20@150、横筋Φ20@200；一、设计条件1、本工程地处曲江芙蓉西路，为顶管工作井；钢筋混凝土整体深井结构；净尺寸7x7x9.85(长x宽x高)；2、混凝土强度等级：C30。
3、钢筋采用HPB300(Φ) HRB335(Φ)级热轧钢筋。
4、钢筋保护层厚度：壁板35mm，底板40mm。
5、回填土重度：18KN/m3。
6、由于工作井靠近行车道，故选用汽-20荷载等级（20 kn/m2）；7、地基承载力fa=200KPa，内摩擦角φ=22。
二、壁板计算1、荷载标准值1)土侧压力：K a=tan2(45。
-22/2)=0.455（顶板处壁板）F1= K aγs h1w=0.455x18x3=24.57KN/m224.57x1.2=29.48KN/m2（底板处壁板）F2= K aγs h2w=0.455x18x9.85=80.67KN/m280.67x1.2=96.81KN/m22）堆积荷载：F‘d= K a x20=0.455x20=9.1KN/m29.1 x1.4=12.74KN/m22、内力及配筋计算壁板分段计算（从上往下）第一段（0-3m）此段为临时支护结构，施工完，就要拆除，顶面荷载按10KN/M2考虑。
工作井尺寸：t=0.60m R=3.40m D=8.00m H=6.20m 接收井尺寸：t=0.50m R=2.40m D=5.80mH=7.60m（1）建筑结构荷载规范：GB50009-2001(2006版)（2）建筑地基基础设计规范：GB50007-2002（3）混凝土结构设计规范：GB50010-2002（4）给水排水构筑物结构设计规范：GB50069-2002（5）给水排水工程钢筋混凝土沉井结构设计规程：CECS 137：1.设计条件1.1 工程概况1.2 设计依据工作井筒筒身地面深度0.5m以下采用600mm厚钢筋混凝土砌筑，地面深度0.5m以上采用370mm厚砖墙砌筑，井筒内径直径6.8m，井筒总高6.2m，基础底板采用钢筋砼现浇600mm厚。
接收井筒筒身地面深度0.5m以下采用500mm厚钢筋混凝土砌筑，地面深度0.5m以上采用370mm 厚砖墙砌筑，井筒内径直径4.8m，井筒总高7.6m，基础底板采用钢筋砼现浇600mm厚。
（6）给水排水工程顶管技术规程：CECS 246：1.3 材料井身混凝土：C30f c =14.30MPa f t =1.43MPa 封底混凝土：C25f c =11.90MPaf t =1.27MPa钢筋：钢筋直径d<10mm 时，采用R235钢筋f y =270MPa钢筋直径≥10mm时，采用HRB335钢筋f y =300MPa1.4 地质资料岩土名称上标高（m）下标高（m）土层厚度（m）天然容重(KN/mm 3)粘聚力c(kPa)内摩擦角φ（°）承载力征q p (kPa)单位摩阻力（kPa）杂填土27.7524.75318.5898010粘土24.7521.553.220351526040地质资料如下表1所示，整个场地无统一地下水，勘探期间测得地下水位标高为22～27m，计算中按最不利27m计算，即井外水位高度为27m。
2.1 工作井井2.1.1 按承载能力2.1.1.1外力计算 （1）水土压力计算（考虑地下水作用）地面上堆载：q d =20.00kPa地下水位标高：27.00m图1-1 工作井、接收井构造图2.井壁水平框架的内力计算及结构配筋计算根据《给水排水工程钢筋混凝土沉井结构设计规程》（CECS 137：2002）（以下简称《沉井设计规程》）第6.2.3条规定，将井壁简化成平面圆形闭合刚架计算，计算截面取井壁底部1米一段进行环向计算。
钢筋混凝土顶管工作井、接收井计算书钢筋混凝土顶管工作井、接收井计算书工作井和接收井是顶管施工中必不可少的设施，其作用是为顶管在地下施工过程中提供加固和支撑。
本文将为您介绍如何计算钢筋混凝土顶管工作井和接收井的设计参数。
1. 工作井设计计算工作井通常位于顶管的起点和终点，其作用是支撑并加固顶管起始段和结束段。
设计工作井时，应根据顶管直径、地质情况、周边环境等因素综合考虑，确定其尺寸和深度。
以顶管直径为800mm，工作井深度为8m为例，设计参数如下：（1）工作井底部直径D1= 1.2m（2）工作井顶部直径D2= 2.4m（3）工作井壁厚度t= 0.4m（4）工作井底部垫层厚度h1= 0.2m（5）工作井顶部垫层厚度h2= 0.3m（6）工作井底部细石混凝土垫层厚度h3= 0.15m（7）工作井顶部水泥浆垫层厚度h4= 0.2m（8）工作井混凝土强度等级C30（9）钢筋等级HPB2352. 接收井设计计算接收井通常位于顶管的转折点、支撑点和过渡点，其作用是接收和排水顶管施工过程中产生的土屑和泥浆，同时也是顶管预制件拼装的场所。
设计接收井时，应根据顶管直径、土层等级、水位等因素进行综合考虑，确定其尺寸和深度。
以顶管直径为800mm，土层等级为IV级，水位高度为2m为例，设计参数如下：（1）接收井直径D= 3.2m（2）接收井深度H= 10m（3）接收井壁厚度t= 0.4m（4）接收井底部垫层厚度h1= 0.3m（5）接收井顶部垫层厚度h2= 0.4m（6）接收井底部细石混凝土垫层厚度h3= 0.2m（7）接收井顶部水泥浆垫层厚度h4= 0.3m（8）接收井混凝土强度等级C35（9）钢筋等级HRB335通过以上设计参数计算，可以得出钢筋混凝土顶管工作井和接收井的施工图纸和工程量清单。
在施工过程中，应严格按照设计要求进行施工，确保工作井和接收井的稳定性和承载能力，以保证顶管施工的顺利进行和安全完成。
三、2・5x2.5支护井计算书本工程支护井基坑最大深度约6米，为封闭矩形钢筋混凝土结构，采用逆作法进行施工对基坑土体进行支护。
［计算条件］一、支护井净空尺AxB=2.5mx2.5m(内部设检查井)，采用C30混凝土进行浇筑；二、荷载计算：支护井基坑最大深度约6米，施工过程中应做好地下水相关监测工作，若施工时遇有地下水，应采取必要的降水措施，将地下水位降至基坑以下不小于0∙5m处，并采取措施，防止其他水源进入基坑，后续按岩土体天然指标计算。
由于暂无地勘报告，按土层容重为20.5kN∕m∖内摩擦角4>=30°进行土压力计算；地面堆载q=10kN∕n√,邻近道路车辆荷载=30kN∕r∩2,该工作井逆作法分段现浇碎护壁时，受力最大处位于井底部，现取工作井最下部一截1米高度作为计算单元进行荷载计算。
(a)主动土压力系数Ku=ta112(45-30°/2)=0.3333；(b)地面堆载和邻近道路车辆荷载二者取大值，则q=30kN∕m2,(c)接收井护壁最大侧向主动土压力P=rhK…+qK n=20.5x6x0.3333+30x0.3333=51kN/m2,综上，接收井护壁的最大侧压力P偏安全的按60kN∕π√进行后续计算。
三、本构筑物混凝土强度等级为C30,考虑混凝土达到强度设计值需要一定的龄期，设计要求混凝土中应添加早强剂，要求5天后强度于设计强度的70%,达到该要求后方可拆模进行下一节护壁的开挖，考虑龄期影响后续按C15强度进行计算。
四、按混凝土护壁进行计算配筋原始条件：1.尺寸信息孔洞形状矩形内径尺寸L(In) 2.500内径尺寸B(In) 2.500是否存在护壁√锁口长度Ll(m) 1.000护壁长度L2(m) 5.000锁口厚bl(m) 0.300护壁厚b2(m) 0.300锁口顶端细部尺寸al(m) 0.300锁口顶端细部尺寸a2(m) 0.600锁口顶端细部尺寸hl(m) 0.001锁口顶端细部尺寸h2(m) 0.300∣9∞⅞LII0-600I2.荷载信息锁口荷载标准值(kPa) 60.000护壁荷载标准值(kPa) 60.000锁口作用综合分项系数 1.350护壁作用综合分项系数 1.350 3.配筋信息锁口混凝土强度等级C15锁口钢筋合力点到边缘距离(mm) 35锁口钢筋级别HRB400护壁混凝土强度等级C15护壁钢筋合力点到边缘距离(mm) 35护壁钢筋级别HRB400锁口外侧弯矩调整系数 1.000锁口内侧弯矩调整系数 1.000护壁外侧弯矩调整系数 1.000护壁内侧弯矩调整系数 1.000锁口选筋用钢筋直径14护壁选筋用钢筋直径14内力计算锁口计算6α(6αooo60ι000TT rr πττH ππmI^39∙200 Jk_TTTTT _IOF r<OfW**N∙m)«0*婀**N)锁口最大弯矩=39.200kN ・m护壁计算60.000Tnrnn6aooo/-39.2∞IFN9.6C0F 二三三。
工作井、接收井、沉井、顶管、模板计算书一、工作井尺寸设计根据《给水排水工程顶管技术规程》CECS246-2008第10.4节要求，对比公式①L≥L1+L3+k（10.4.1）②L≥L2+L3+L4+k（10.4.2）结果，取最大值来确定工作井尺寸。
L—工作井的最小内净长度（m）L1—顶管机下井时最小长度，取2.3mL2—下井管节长度为钢筋砼管，取2.5mL3—千斤顶长度，取2.0mL4—留在井内的管道最小长度，取0.5mk—后座和顶铁的厚度及安装富余量取0.8m计算①L=L1+L3+k=2.3+2.0+0.8=5.1m计算②L=L2+L3+L4+k=2.5+2.0+0.5+0.8=5.8m结论：综上所述L取最大值5.8m，即设计工作井最小净宽度为5.8m，本工程设计工作井内径为6.0m，符合规范要求。
二、接收井尺寸设计根据《给水排水工程顶管技术规程》CECS246-2008第11.2节要求，接收井的最小内净长度应满足顶管机在井内拆除和吊出的需求，接收井内最小宽度应按公式B=D1+2*1000计算。
B—接收井内净最小宽度（mm）D1—顶管机外径（mm）计算B=D1+2*1000=980+2*1000=2.98m结论：综上所述接收井内径最小宽度为2.98m，本工程设计工作井内径为4.5m，符合规范要求。
三、砂垫层厚度计算根据第一节沉井重量和垫层底部地基土的承载力，砂垫层的厚度按下式计算：（本工程1层素填土埋深较浅，考虑不作为沉井起沉平台，3层不在高度范围）h=(G k/F d-L)/2tanΦ其中：F d—地基承载力，参照表1.5.5根据土层分别取值，2-1粉质黏土层取150kPa，2-2黏土层取200kPa；G k—第一节沉井沿井壁长度单位长度的重量标准值（kN/m），按照φ6.0m工作井计算，G k =236.7 kN/m；φ—砂垫层扩散角，≯45°，一般取φ=22.5°；h—粗砂垫层厚度；求得①2-1粉质黏土层作起沉平台h =0.638m；②2-2黏土层作起沉平台h=0.161m。
