对辊式造粒机

造粒机工作原理树脂造粒机工作原理树脂造粒机工作原理是：机器有一个成形轮和一个脱气轮，脱气轮用于抽掉物料中含有的空气，成形轮则用来挤压成形。

塑料造粒机原理：采用高温熔融、塑化、挤出的过程改变塑料的物理性能，达到对塑料的塑化和成型。

造粒机的节能上可分为两个部分：一个是动力部分，一个是加热部分。

动力部分节能大多采用变频器，节能方式是通过节约电机的余耗能，例如电机的实际功率是50Hz，而在生产中实际上只需要30Hz就足够生产了，那些多余的能耗就浪费了，变频器就是改变电机的功率输出达到节能的效果。

加热部分节能大多是采用电磁加热器节能，节能率约是老式电阻圈的30%-70%。

树脂造粒机工作原理是：机器有一个成形轮和一个脱气轮，脱气轮用于抽掉物料中含有的空气，成形轮则用来挤压成形。

塑料造粒机原理：采用高温熔融、塑化、挤出的过程改变塑料的物理性能，达到对塑料的塑化和成型。

造粒机的节能上可分为两个部分：一个是动力部分，一个是加热部分。

动力部分节能大多采用变频器，节能方式是通过节约电机的余耗能，例如电机的实际功率是50Hz，而在生产中实际上只需要30Hz就足够生产了，那些多余的能耗就浪费了，变频器就是改变电机的功率输出达到节能的效果。

加热部分节能大多是采用电磁加热器节能，节能率约是老式电阻圈的30%-70%。

挤压造粒机结构原理？挤压造粒机、对辊挤压造粒机的工作原理: 挤出形式有前出料和侧出料两种，配好的物料从对辊挤压造粒机的顶端灌入，其槽内有一个竖直的螺旋杆，通过螺旋杆的旋转，物料被强行送到底部的双辊之间进行挤压，双辊相对旋转，使送来的物料变成饼状，饼状条再进入碎粒机由旋转刀排破碎，被破碎的物料进入整粒机通过滚动刀排使颗粒和部分粉状物料进入旋振筛进行筛分。

合格的颗粒通过被送到外部。

而筛出的粉状物料通过将再次被送回原料仓进行二次辊压，挤压力的大小可根据造粒的需要由液压系统进行控制。

通过改变辊面开槽形式，可得到片状、条状、扁球状等物料。

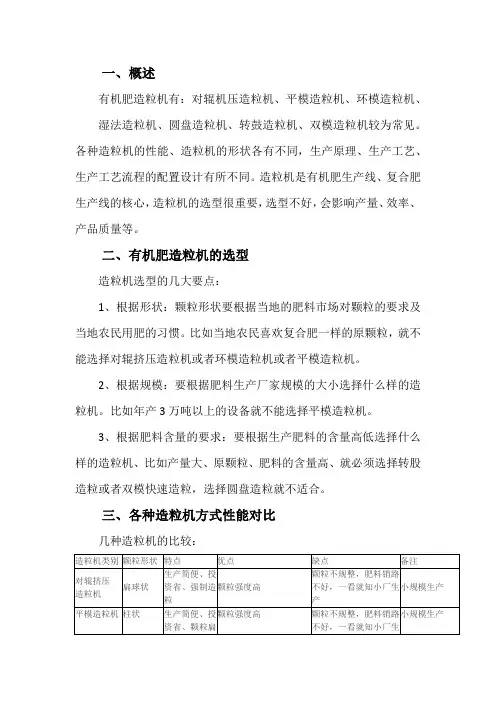

一、概述有机肥造粒机有：对辊机压造粒机、平模造粒机、环模造粒机、湿法造粒机、圆盘造粒机、转鼓造粒机、双模造粒机较为常见。

各种造粒机的性能、造粒机的形状各有不同，生产原理、生产工艺、生产工艺流程的配置设计有所不同。

造粒机是有机肥生产线、复合肥生产线的核心，造粒机的选型很重要，选型不好，会影响产量、效率、产品质量等。

二、有机肥造粒机的选型造粒机选型的几大要点：1、根据形状：颗粒形状要根据当地的肥料市场对颗粒的要求及当地农民用肥的习惯。

比如当地农民喜欢复合肥一样的原颗粒，就不能选择对辊挤压造粒机或者环模造粒机或者平模造粒机。

2、根据规模：要根据肥料生产厂家规模的大小选择什么样的造粒机。

比如年产3万吨以上的设备就不能选择平模造粒机。

3、根据肥料含量的要求：要根据生产肥料的含量高低选择什么样的造粒机、比如产量大、原颗粒、肥料的含量高、就必须选择转股造粒或者双模快速造粒，选择圆盘造粒就不适合。

三、各种造粒机方式性能对比几种造粒机的比较：有机肥造粒成球的条件1、原料的细度要达到至少30-40目。

2、原料的粘结度要达到造粒成球的条件3、原料的比重4、原料的PH值5、配方的比例调节，是高含量还是低含量6、原料含水量的调节。

在上述条件不具备时，要在含量不变的情况下，尽量满足上述造粒条件，改变造粒环境；如果上述条件基本满足时就要在造粒熟练程度上下功夫。

五、各种造粒设备的介绍1、对辊挤压造粒机对辊挤压造粒机：用途及特点DZJ型对辊挤压式造粒机是我公司自行开发的新一代造粒设备。

采用无干燥常温工艺生产，一次成型、产量1-1.5吨/小时、1.5-3吨/小时两种规格。

该设备投资少、见效快、经济效益好。

成套设备布局紧凑，科学合理，技术先进。

节能降耗，无三废排出，操作稳定，运行可靠，维修方便。

原料适应性广，适用于复混肥料、医药、化工、饲料等各种原料的造粒，产品成粒率高。

能生产各种浓度，多种类型（包括有机肥、无机肥、生物肥、磁化肥等）复混肥。

大型挤压造粒机组的分类
《大型挤压造粒机组的分类》
大型挤压造粒机组是一种重要的粉体处理设备，主要用于将粉状物料转变为颗粒状物料。

根据其不同的工作原理和特点，大型挤压造粒机组可以分为多个分类。

1. 压力挤压造粒机组：这类机组通过多个辊轮对粉状物料施加压力进行造粒。

压力挤压造粒机组主要包括单辊挤压造粒机、双辊挤压造粒机和三辊挤压造粒机。

其中，单辊挤压造粒机适用于较小批量的生产，双辊挤压造粒机适用于中等规模的生产，而三辊挤压造粒机适用于大规模连续生产。

2. 剪切挤出造粒机组：这类机组主要通过剪切力将粉状物料转化为颗粒状。

剪切挤出造粒机组主要包括刮板挤压造粒机、纤维剪切造粒机和喷射剪切造粒机。

刮板挤压造粒机适用于较细粉状物料的造粒，纤维剪切造粒机适用于纤维素类物料的造粒，而喷射剪切造粒机适用于特殊物料的造粒。

3. 挤出造粒机组：这类机组通过挤压物料通过模孔造成剪切、压力和拉伸来实现造粒过程。

挤出造粒机组主要包括单螺杆挤出造粒机和双螺杆挤出造粒机。

单螺杆挤出造粒机适用于较小批量的生产，双螺杆挤出造粒机适用于大规模连续生产。

4. 湿式造粒机组：这类机组将粉状物料与溶剂或添加剂混合，通过湿式造粒过程将其转变为颗粒状。

湿式造粒机组主要包括滚筒造粒机和喷射造粒机。

滚筒造粒机适用于颗粒状物料的增粘和造粒，喷射造粒机适用于细颗粒状物料的造粒。

总之，大型挤压造粒机组根据不同的工作原理和特点进行分类，每种分类适用于不同的生产需求。

通过选择适当的挤压造粒机组，可以提高生产效率，改善产品品质。

干法辊压式造粒机使用维护说明书目录1.用途与特点2.设备概况3.造粒工艺流程4.设备参数及设备规格5.设备的安装6.设备试运转及调整、运转维护7.附表和附图干法辊压式造粒机使用维护说明书1、用途与特点：本造粒机是采用国外技术，将干粉状化工原料，经脱气压片，粉碎整理筛分等过程，制成符合标准及用户要求的粉状产品。

他具有工艺过程先进，配合合理，操作简单，能耗低等特点，该设备与物料接触部分均为不锈钢（1Cr18Ni9）或钛材。

具有良好的防腐功能。

2、概况：该设备由下述单机组成。

2.1 搅拌器：配一个搅拌器，搅拌桨上部分为状螺旋。

2.2 螺旋送料器：是给压片机强制送料的部分。

其作用是在压片前对物料进行预压缩，提高体积比重，以满足压片机的需求。

2.3 压片机：是对原料施加压力，经两平行压片辊转动将原料压制成片，提高原理的比重。

上、下两压辊采用齿轮传动，压辊对物料施加的压力系统完成。

2.4 粉碎机：是对片状物料进行粉碎的部分。

粉碎机有螺旋转子（旋转齿）和固定齿。

经过粉碎，片状物料就变成了不规则粒状和粉状的混合物。

2.5整粒机：整粒机是使不规则粒状物料成形，使颗粒大小趋于一致。

2.6旋振筛：是对经过一次整粒的粒、粉混合物进行筛分的过程。

符合要求的成品进入成品仓。

所整出的不符合要求的可在回到搅拌器中。

3、造粒工艺流程：4、360×300型机的基本参数及设备规格4.1 基本参数：生产能力：取决于物料性质，跟机型的大小有关设备总质量 ~6t机组总功率 39.7Kw设备外形尺寸长×宽×高：约2500×2200×28504.2设备规格：（请组合设备安装示意图，附图-------1）4.2.1 搅拌机：数量 1台容积 1.4㎡减速机型号 XLD3―3－1／35搅拌桨转速 41rpm外形尺寸Φ590×Φ1600（mm）重量： 167㎏4.2.2螺旋送料器：数量 1台螺旋直径×螺距Φ113×76螺旋筒直径（Φ外Φ内）Φ115×Φ125转速范围 35---184rpm调速电机功率 7.5kw外形尺寸（长×宽×高） 1153×460×570质量 180㎏4.2.3压片机：数量： 1台电机功率 22kw电机转速 1440rpm传动方式 B形皮带传动减速齿轮减速机减速齿轮啮合传动减速机型号齿轮减速机压辊规格（直径×宽度）Φ360×300(㎜)压辊转速 13rpm线压力4.2.4油压装置：（详见油压系统图）数量 1套液压系统最高压力 30Mpa油缸直径×行程Φ95×10mm（应用行程5mm）油泵型号 SYB-2（手摇泵）压力表型号 Y-100ZT压力范围 0-40Mpa‘蓄能器型号 NXQ-2.5/320-A装入氮气压力范围为设备工作压力的50%-60% 4.2.5粉碎机：数量 1台转子规格（直径×长度）Φ110x363mm转子转速 160转减速机型号 XWD4-3kw-1/9外形尺寸 830×190×195质量4.2.6整粒机：数量 1台转子规格（直径×长度） 258×1000转子转速 160减速机型号 XWD4-4kw-1/9筛板规格外形尺寸 1120×350×3304.2.7旋振筛（三层）：数量型号振动电机功率震次外形尺寸5、设备的安装：设备的安装应按设备安装示意图和土建图进行安装安装时，应保持压片机机架上平面，旋振筛安装平面基本水平，并保持各出入料口位置正确。
