水厂斜管沉淀池排泥系统设计

斜管沉淀池设计 本设计采用穿孔排泥管排泥（每八小时一次），升流式异向流斜管池，斜管材料采用聚氯乙烯塑料，设计流量不大，故采用一个沉淀池。

一、 设计参数1、表面负荷 h m m q ./523=2、斜管（蜂窝状正六边形） 内切圆直径d=25mm3、配水区高度 4h =1000mm4、清水区高度 2h =1000mm5、超高 1h =300mm6、斜管区面积利用系数 α=0.917、斜管长度 1000mm8、安装倾斜角 60°9、斜管区沉降高度 3h =m 870.0231=⨯ 10、污泥斗高度 5h ＝800mm二、设计计算1、设计流量s m s l K N Q /2.0/2006.1360024600001803600241803==⨯⨯⨯=⨯⨯⨯= 2、清水面积315891.05136002.0m q n Q A =⨯⨯⨯=⨯⨯=α 3、池子采用正方形 边长m A a 5.12==4、池内停留时间()min 44.22605870.16023=⨯=⨯+=q h h t 5、污泥斗计算城市每八小时污泥量：3161000248600008.01000m SNT V w =⨯⨯⨯== 每天平均污泥量： 348m故采用五个泥斗，污泥斗梯形横截面上底长mm r 25001=,下底长为mm r 9002=污泥斗体积： ()52215⨯⨯+=a r r h V ()38555.1229.05.28.0m =⨯⨯+⨯=＞348m ，满足要求。

6、池的深度m h h h h h H 97..38.01870.013.054321=++++=++++=7、进水为使配水均匀采用穿孔配水墙配水采用方孔，边长200mm ，采用3行孔，每行15个孔。

行孔心距400mm ，列孔心距879mm 核算流速：s m s m v /15.0/11.0452.02.02<=⨯=，满足要求。

8、集水系统a 、集水槽沿池子长方向，布置八条穿孔集水槽，槽底平坡，集水槽长为12.5m 没,中心距为d=1560812500=mm ，槽宽为 250mm ，槽高400mm ，集水槽双向开孔，孔径d=25mm ，每侧孔数83个，孔距150mm 。

斜板管沉淀池的设计计算在设计斜板管沉淀池时，需要考虑到污水流量、污水水质、沉淀效果等因素。

下面将详细介绍斜板管沉淀池的设计计算。

一、斜板管沉淀池的原理和构造斜板管沉淀池是一种常见的沉淀设备，其主要原理是利用重力沉淀和斜板管的作用来实现固液分离。

污水经过斜板管沉淀池后，固体颗粒会沉淀到底部，而清水则从上部倾流出去。

斜板管沉淀池通常由一个沉淀池和内部设置的一系列斜板管组成。

二、斜板管沉淀池的设计参数1.污水流量：污水流量是设计斜板管沉淀池的重要参数之一、通常使用的单位是立方米/小时(m³/h)，可以通过测量或计算得到。

2.污水水质：污水中的悬浮物含量和颗粒大小对沉淀效果有着重要影响。

一般通过测量悬浮物含量来确定污水的水质。

3.沉淀效果：沉淀池的设计应该达到一定的沉淀效果，常用参数是沉淀效率。

通常情况下，沉淀效率要求为90%以上。

4.斜板管参数：斜板管的长度、斜度和数量都是影响沉淀效果的重要因素。

斜板管的长度和斜度需要根据污水的水质、流量等参数来确定。

三、斜板管沉淀池的设计计算方法1.计算沉淀池的尺寸：首先要根据污水流量和停留时间来确定沉淀池的尺寸。

停留时间是指污水在沉淀池中停留的时间，一般根据水质和沉淀效果来确定，通常取值在1-3小时之间。

2.计算斜板管长度和斜度：斜板管的长度和斜度要根据沉淀池的尺寸和设计要求来确定。

一般情况下，斜板管的长度为沉淀池的总长度的3-6倍，斜度为沉淀池的总高度的1-4倍。

根据具体污水水质和要求可以进行微调。

3.计算斜板管数量：斜板管沉淀池中斜板管的数量一般取决于污水的流量和沉淀效果要求。

通常情况下，斜板管的数量应该能够保证污水在斜板管沉淀池中停留的时间达到设计要求。

四、斜板管沉淀池的设计注意事项1.对于不同水质和要求的污水，斜板管沉淀池的设计参数可能会有所差异。

因此，在设计斜板管沉淀池时应注意根据实际情况进行调整。

2.在斜板管沉淀池的设计过程中，应考虑沉淀池的排放口设置，以确保清水排放的质量。

斜管斜板沉淀池设计参考1.沉淀池尺寸的确定：沉淀池的尺寸要根据处理水量、水质、絮凝剂用量等因素综合考虑。

一般来说，沉淀池的长度应大于等于水的停留时间×水的流速。

根据具体情况，可以选择合适的沉淀池宽度和深度。

2.斜管设计：斜管是沉淀池的关键部分，其作用是加速颗粒物的沉降。

斜管的倾角通常在50度到60度之间，并且要保持均匀。

斜管的数量和布置也要根据处理水量和沉降需求进行合理确定。

3.斜板设计：斜板的作用是提高沉降效果。

斜板的倾角一般在45度到60度之间，倾角过大会增加水流的速度，倾角过小会增加挂水现象。

斜板的数量和间距要根据预期的沉降效果进行设计。

4.水流分布装置的设计：水流分布装置的作用是使水均匀分布到斜管上，提高沉淀效果。

常用的水流分布装置有水把板、水分布管等。

设计时要考虑水流分布的均匀性和水流速度的适宜性。

5.出水装置的设计：出水装置的作用是将经过沉淀的清水从沉淀池中排出。

一般使用水口或者水泵来实现出水。

设计时要考虑出水位置和出水量的合理分配，避免二次悬浮物的产生。

6.污泥排泄装置的设计：污泥排泄装置的作用是将沉淀池中沉淀下来的污泥排出。

常见的方式有人工排泥和机械排泥。

设计时要考虑排泥的频率和方式，避免污泥对系统的影响。

综上所述，斜管斜板沉淀池的设计参考包括沉淀池尺寸的确定、斜管的设计、斜板的设计、水流分布装置的设计、出水装置的设计和污泥排泄装置的设计等方面。

在设计过程中，需要根据具体情况进行合理的选择和调整，以达到优化的处理效果。

斜管沉淀池设计计算2斜管沉淀池设计方案1.二层池改建说明二沉池设在生物处理构筑物的后面，用于沉淀去除活性污泥或腐殖污泥取消MBR膜池，增加三个二次沉淀池，更好的对污水的处理、沉淀，达到排放要求。

再改建好氧区，各部分，多增加回流部分，充分利用污泥，并增设添加药剂管道。

池体结构复杂、设备安装和使用精度要求高，必须保证池体结构具有相当高的尺寸、标高和公差配合要求，以便顺利安装和保证正常使用，例如反应区池壁的标高、角度和斜板的平直度；过墙柔性套管的位置和标高以及平直度；各种设备基础、预埋螺栓轴线及位置和尺寸均需精确无偏差，反应区、集泥槽底部工艺混凝土的坡度控制、位置尺寸等必须精确控制。

池体平面为矩形，进口设在池长的一端，一般采用淹没进水孔，水由进水渠通过均匀分布的进水孔流入池体，进水孔后设有挡板，使水流均匀地分布在整个池宽的横断面。

沉淀池的出口设在池长的另一废水沉淀池端，多采用溢流堰，以保证沉淀后的澄清水可沿池宽均匀地流入出水渠。

堰前设浮渣槽和挡板以截留水面浮渣。

水流部分是池的主体。

池宽和池深要保证水流沿池的过水断面布水均匀，依设计流速缓慢而稳定地流过。

污泥斗用来积聚沉淀下来的污泥，多设在池前部的池底以下，斗底有排泥管，定期排泥。

【构造】根据水流和泥流的相对方向,可将斜板斜管沉淀池分为异向流(逆向流)、同流向和测向流（横向流）三种类型，其中异向流,应用的最广。

异向流的特点：水流向上、泥流向下，倾角60度。

初步设定为横向流。

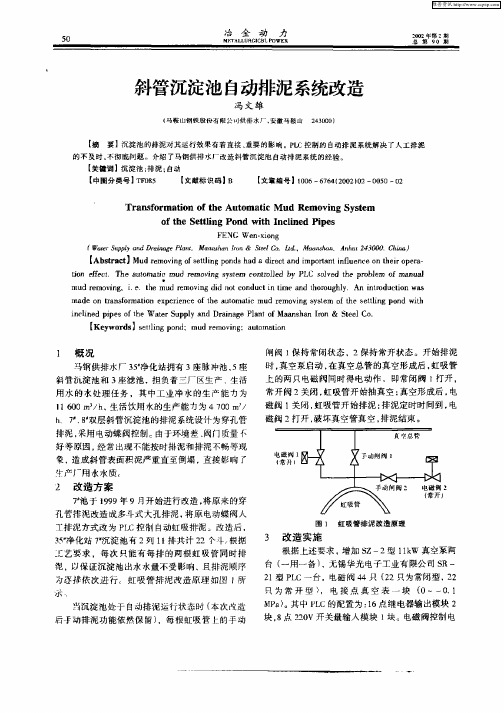

【斜管沉淀池的排泥】斜管沉淀池由于单位面积出水量高，因而泥量亦相应增加，与普通平流式沉淀池相比，每单位面积的积泥量，将增加好几倍，积泥分布在整个底板上，虽比较均匀，但积泥不及时排除将会严重影响出水水质。

常用的排泥措施：A机械刮泥；适用于大型斜板沉淀池，管理简单，可以自动控制。

但加工维修困难，某些部件质量尚未过关，容易发生故障，影响使用，在国内积累经验上不多，有待提高和巩固。

B穿孔管排泥；应用于平流沉淀池已有相当历史，目前用于斜板沉淀池也不少，但须严格管理，不然容易堵塞，造成排泥困难，影响沉淀效果。

斜管斜板沉淀池设计一、斜管斜板沉淀池的原理二、斜管斜板的设计原则1.斜管斜板沉淀池的设计应考虑进水速度和不同污水流量的处理能力，要保证污水在沉淀池内停留的时间足够长，使悬浮颗粒物可以充分沉淀。

2.斜板设计应合理，使沉淀任意方向均匀，避免死角和漩涡的产生，保证沉淀效果的均匀性。

3.斜管斜板的倾角需要按照流体力学原理进行设计，使污水在通过斜管和斜板时可以充分展开、混合和分离。

4.斜管和斜板的材质应具有抗腐蚀性能，以免长时间使用后出现腐蚀和磨损。

三、斜管斜板沉淀池的设计步骤1.确定污水处理量和质量要求，根据需要设计沉淀池的尺寸和容积，一般来说，沉淀池的容积为进水流量的2至3倍。

2.确定斜管和斜板的倾角，一般根据实际情况设计为45度至60度之间。

3.确定斜管和斜板的尺寸，斜管的长度和直径一般按照沉淀池尺寸进行设计，斜板的高度和宽度一般为沉淀池宽度的1/10至1/20。

4.设计污泥排放设备，包括污泥收集器和排泥管道，以保证沉淀池内的沉淀物可以方便地清理和排除。

5.设计出水装置，包括出水管道和溢流装置，以保证沉淀池内的澄清水可以顺利排出。

四、斜管斜板沉淀池的优点和应用范围1.沉淀效果好，可以有效去除悬浮颗粒物和泥沙。

2.结构简单，运行稳定可靠。

3.设备占地面积小，适用于空间有限的场所。

4.设备维护简单，清理和维修方便。

综上所述，斜管斜板沉淀池是一种常见的污水处理设备，具有沉淀效果好、结构简单、运行稳定可靠等优点。

在设计斜管斜板沉淀池时，需要考虑进水速度、斜板的倾角和尺寸等因素，以保证污水在沉淀池内停留的时间足够长，使悬浮颗粒物能够充分沉淀。

斜管斜板沉淀池适用于各种工业和市政污水处理工程，是一种应用广泛的污水处理设备。

斜管沉淀池简易设计方案1.工程规模：依据贵单位提供相关资料，设计水处理量为8-10m3/h；已考虑到水量调整与余量需求。

2.进/出水水质：设计进水水质依据贵单位提供相关资料，参照贵单位要求及其他行业的相关资料；出水质达到饮用水标准。

进水水质为深井地下水，水中含有较高的锰、铁元素及其混浊度。

根据以上资料，现采用以下工艺。

3.工艺流程：原水（地下水）→机械混凝池→沉淀池→出水↓污泥排放4.工艺说明：原水为地下水，地下水含有锰、铁离子。

由水泵抽水进入曝汽池，水进入后打开风机进行曝汽，汽水经过充分混和，将水中的锰，铁离子进行氧化、分解，使之达到容易沉淀，然后进入PAC机械混凝反应池，计量投加PAC作为混凝剂，以利于污泥的凝结沉淀，并改善污泥的脱水性能。

斜板沉淀池设置机械混凝反应区、主流区、过渡区、斜管区。

混凝反应区的主要作用是通过PAC的作用将水中细小的难以沉降的物质捕集，使之成为交易沉降的矾花。

主流区位于斜管沉淀池底部流动的流动区域，它的主要作用是传输待分离的混合液进入斜管区，沉淀后的污泥又从此进入斜板沉淀池污泥斗。

过度区的作用是消能和调整流态，防止污泥上翻，保证固液分离效果，斜管区是泥水分离的实际区域，即工作区，在这里，污泥絮花体形成并在重力作用下沉降到斜管上，澄清后的污水进入清水区。

清水区能够分隔沉淀工作区与出水堰，使斜管工作区的沉降过程不受出水水流影响；锯齿形溢流堰比普通的水平堰更易加工更易保证出水均匀。

斜管沉淀池的污泥通过水的自身压力，定时排出池外。

5.主体设备尺寸：曝汽池：数量：1台规格：1200*2000*1500结构：A3钢制作（煤沥青防腐）机械混凝池：数量：1台规格：800*2000*1500结构：A3钢制作（煤沥青防腐）斜管沉淀池：数量：1台规格：2500*2000*2800结构：A3钢制作（煤沥青防腐）6.其它设备：一，风机：型号：HC-25S风量：0.29m3/min风压：0.4kgf/cm2功率：0.55kw二，搅拌减速机数量：1台型号：BLD10-43-0.75轴径：DN257.附件：一，报价单二，平面图村务公开民主管理示范单位创建活动总结[村务公开民主管理示范单位创建活动总结]村务公开民主管理示范单位创建活动总结镇属于半山区镇，总人口2.5万，镇域面积69平方公里，所辖13个行政村，村务公开民主管理示范单位创建活动总结。
