第11章 蜗杆传动11.1 蜗杆传动的特点及使用条件是什么？答：蜗杆传动的特点是：结构紧凑，传动比大。
一般在传递动力时，10~80i =；分度传动时只传递运动，i 可达1 000；传动平稳，无噪声；传动效率低；蜗轮一般用青铜制造，造价高；蜗杆传动可实现自锁。
使用条件：蜗杆传动用于空间交错(90)轴的传动。
用于传动比大，要求结构紧凑的传动，传递功率一般小于50kW 。
11.2 蜗杆传动的传动比如何计算？能否用分度圆直径之比表示传动比？为什么？答：蜗杆传动的传动比可用齿数的反比来计算，即1221i n n z z ==；不能用分度圆直径之比表示传动比，因为蜗杆的分度圆直径11d mq mz =≠。
11.3 与齿轮传动相比较，蜗杆传动的失效形式有何特点？为什么？答：蜗杆传动的失效形式与齿轮传动类似，有点蚀、弯曲折断、磨损及胶合。
但蜗杆传动中蜗轮轮齿的胶合、磨损要比齿轮传动严重得多。
这是因为蜗杆传动啮合齿面间的相对滑动速度大，发热严重，润滑油易变稀。
当散热不良时，闭式传动易发生胶合。
在开式传动及润滑油不清洁的闭式传动中，轮齿磨损较快。
11.4 何谓蜗杆传动的中间平面？中间平面上的参数在蜗杆传动中有何重要意义？ 答：蜗杆传动的中间平面是通过蜗杆轴线且垂直于蜗轮轴线的平面。
中间平面上的参数是标准值，蜗杆传动的几何尺寸计算是在中间平面计算的。
在设计、制造中，皆以中间平面上的参数和尺寸为基准。
11.5 试述蜗杆直径系数的意义，为何要引入蜗杆直径系数q ?答：蜗杆直径系数的意义是：蜗杆的分度圆直径与模数的比值，即1q d m =。
引入蜗杆直径系数是为了减少滚刀的数量并有利于标准化。
对每个模数的蜗杆分度圆直径作了限制，规定了1~4个标准值，则蜗杆直径系数也就对应地有1~4个标准值。
11.6 何谓蜗杆传动的相对滑动速度？它对蜗杆传动有何影响？答：蜗杆传动的相对滑动速度是由于轴交角90∑=，蜗杆与蜗轮啮合传动时，在轮齿节点处，蜗杆的圆周速度1v 和蜗轮的圆周速度2v 也成90夹角，所以蜗杆与蜗轮啮合传动时，齿廓间沿蜗杆齿面螺旋线方向有较大的相对滑动速度s v ，其大小为s 1cos v v λ==。

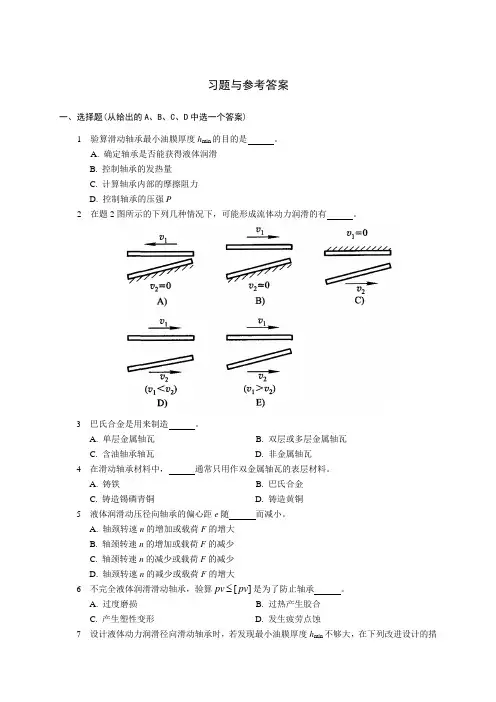

习题与参考答案一、选择题(从给出的A 、B 、C 、D 中选一个答案)1 验算滑动轴承最小油膜厚度h min 的目的是 。
A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题2图所示的下列几种情况下，可能形成流体动力润滑的有 。
3 巴氏合金是用来制造 。
A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦 4 在滑动轴承材料中， 通常只用作双金属轴瓦的表层材料。
A. 铸铁 B. 巴氏合金 C. 铸造锡磷青铜 D. 铸造黄铜 5 液体润滑动压径向轴承的偏心距e 随 而减小。
A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大6 不完全液体润滑滑动轴承，验算][pv pv 是为了防止轴承 。
A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时，若发现最小油膜厚度h min 不够大，在下列改进设计的措施中，最有效的是 。
A. 减少轴承的宽径比d l /B. 增加供油量C. 减少相对间隙ψD. 增大偏心率χ 8 在 情况下，滑动轴承润滑油的粘度不应选得较高。
A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷 9 温度升高时，润滑油的粘度 。
A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中，不必要的条件是 。
A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 的比值。
A. 质量B. 密度C. 比重D. 流速 12 润滑油的 ，又称绝对粘度。
A. 运动粘度B. 动力粘度C. 恩格尔粘度D. 基本粘度 13 下列各种机械设备中， 只宜采用滑动轴承。
机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。
机械设计基础复习题滑动轴承基本要求：了解滑动轴承的构造特点和轴承材料，掌握滑动轴承的条件性计算的方法，了解液体动力润滑形成的条件，了解润滑的基本知识。
1．与滚动轴承相比，滑动轴承有哪些特点？在哪些具体情况下，需要使用滑动轴承？与滚动轴承相比，滑动轴承的特点：1．承载能力大，耐冲击；2．工作平稳，噪音低；3．结构简单（非液体摩擦滑动轴承），径向尺寸小。
滑动轴承的应用场合：１．高速、高精度、重载的场合；如汽轮发电机、水轮发电机、机床等。
２．大型的、微型的、简单、要求不高的场合；如自动化办公设备等。
3．结构上要求剖分的场合；如曲轴轴承；4．受冲击与振动载荷的场合；如轧钢机。
2．滑动轴承常见结构型式有哪些？各有何特点？剖分式（对开式）滑动轴承一般由哪些零件组成？其剖分面为什么通常设计成阶梯形？常用的轴承材料指的是什么？应满足什么要求？滑动轴承常见结构型式有：一、径向滑动轴承的结构１．整体式径向滑动轴承特点：结构简单，成本低廉。
磨损后轴颈与轴承孔之间的间隙无法调整；只能沿轴向装拆。
２．剖分式（对开式）径向滑动轴承 特点：便于轴的安装，间隙可调整，但结构复杂。
轴承盖和轴承座的剖分面常作成阶梯形，以便定位和防止工作时错动。
3．调隙式径向滑动轴承特点：便于调整间隙，但结构复杂。
4．调心式径向滑动轴承（自位轴承）特点：轴瓦能自动调整位置，以适应轴的偏斜。
当轴倾斜时，可保证轴颈与轴承配合表面接触良好，从而避免产生偏载。
调心式轴承必须成对使用。
二、止推滑动轴承的结构止推滑动轴承由轴承座和止推轴颈组成。
常用的轴颈结构形式有：环形轴端：轴颈接触面上压力分布较均匀，润滑条件比实心式好。
单止推环式：利用轴颈的环形端面作为止推面，结构简单，润滑方便，可承受双向轴向载荷。
广泛用于低速、轻载的场合。
多止推环式：承载能力大，可承受双向轴向载荷。
但各环间载荷分布不均匀。
剖分式（对开式）滑动轴承一般由以下零件组成：题4轴承盖和轴承座的剖分面常作成阶梯形，以便定位和防止工作时错动。
习题与参考答案一、选择题(从给出的A、B、C、D中选一个答案)1 验算滑动轴承最小油膜厚度h min的目的是。
A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题2图所示的下列几种情况下，可能形成流体动力润滑的有。
3 巴氏合金是用来制造。
A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦4 在滑动轴承材料中，通常只用作双金属轴瓦的表层材料。
A. 铸铁B. 巴氏合金C. 铸造锡磷青铜D. 铸造黄铜5 液体润滑动压径向轴承的偏心距e 随 而减小。
A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大6 不完全液体润滑滑动轴承，验算][pv pv ≤是为了防止轴承 。
A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时，若发现最小油膜厚度h min 不够大，在下列改进设计的措施中，最有效的是 。
A. 减少轴承的宽径比d l /B. 增加供油量C. 减少相对间隙ψD. 增大偏心率χ 8 在 情况下，滑动轴承润滑油的粘度不应选得较高。
A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷 9 温度升高时，润滑油的粘度 。
A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中，不必要的条件是 。
A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 的比值。
A. 质量B. 密度C. 比重D. 流速 12 润滑油的 ，又称绝对粘度。
A. 运动粘度B. 动力粘度C. 恩格尔粘度D. 基本粘度 13 下列各种机械设备中， 只宜采用滑动轴承。

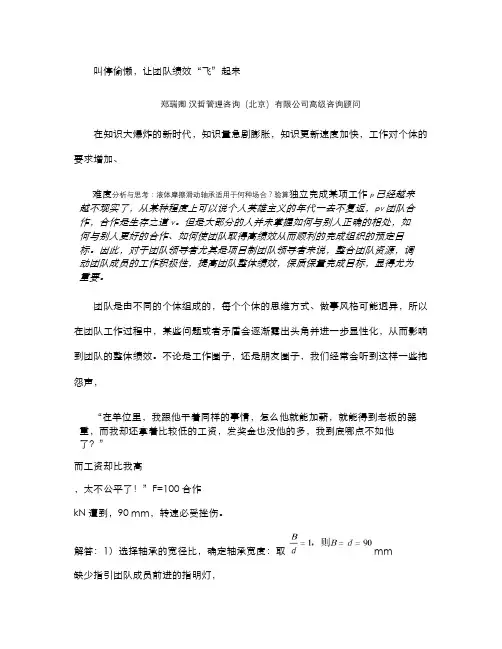

叫停偷懒，让团队绩效“飞”起来郑瑞卿汉哲管理咨询（北京）有限公司高级咨询顾问在知识大爆炸的新时代，知识量急剧膨胀，知识更新速度加快，工作对个体的要求增加、难度分析与思考：液体摩擦滑动轴承适用于何种场合？验算独立完成某项工作p已经越来越不现实了，从某种程度上可以说个人英雄主义的年代一去不复返，pv团队合作，合作是生存之道v。
但是大部分的人并未掌握如何与别人正确的相处，如何与别人更好的合作、如何使团队取得高绩效从而顺利的完成组织的预定目标。
因此，对于团队领导者尤其是项目制团队领导者来说，整合团队资源，调动团队成员的工作积极性，提高团队整体绩效，保质保量完成目标，显得尤为重要。
团队是由不同的个体组成的，每个个体的思维方式、做事风格可能迥异，所以在团队工作过程中，某些问题或者矛盾会逐渐露出头角并进一步显性化，从而影响到团队的整体绩效。
不论是工作圈子，还是朋友圈子，我们经常会听到这样一些抱怨声，“在单位里，我跟他干着同样的事情，怎么他就能加薪，就能得到老板的器重，而我却还拿着比较低的工资，发奖金也没他的多，我到底哪点不如他了？”而工资却比我高，太不公平了！”F=100合作kN遭到，90 mm，转速必受挫伤。
解答：1）选择轴承的宽径比，确定轴承宽度：取mm缺少指引团队成员前进的指明灯，2）计算p、v及pv 定位不清楚，成员之间工作MPa = 12相互推诿，无疑会增加内耗；三是与团队运作相关的制度不健全，对成员的约束或者激励机制未形成，干多干少一个样，部分成员往往会存在“搭便车”心理，明哲保身、偷懒现象时常发生；四是 m/s = 0．424 m/spv = 12．346×0如何才能打造一个高绩效的团队呢？．424 MPa·首先，．，制定行动计划·m/s一个优秀的团队，必然是建立在相同的利益立场、相同的利益兴趣、相同的奋斗目标之上。
）选择轴瓦材料：查表14-2，选轴瓦材料为ZCuSn10P1、组织目标和利益相关者的需求。
第17章 滑动轴承一、选择题1．设计动压径向滑动轴承时，若发现最小油膜厚度hmin不够大，在下列改进措施中，最有效的是（）。
A．减小轴承的宽径比B/dB．增大相对间隙ψC．增大供油量【答案】B2．下列各种机械中，（）只采用滑动轴承。
A．大型水轮发电机主轴B．电动机转子C．中小型减速器齿轮轴D．铁路客车车辆车轮支承【答案】A4．一径向滑动轴承，公称直径d＝80 mm，相对间隙ψ＝0.001，宽度B＝80 mm，工作载荷为Fr＝2×104 N，轴颈转速n＝960 r/min。
今查得其在液体摩擦状态下工作的耗油量系数Co＝0.12，则它的润滑油流量为（）m3/s。
A．0.151×10-5B．0.31×10-5D．1.246×10-7【答案】B二、填空题1．机械零件的磨损过程分三个阶段：______阶段、______阶段和______阶段。
【答案】跑合；稳定；磨损2．滑动轴承使用轴瓦的目的是______、降低成本及______。
【答案】节约贵重金属；维修方便3．影响润滑油粘度的主要因素有______和______。
【答案】温度；压力4．两摩擦面之间的典型摩擦状态有______状态、______状态、______状态和______状态。
不完全液体摩擦滑动轴承一般工作在______状态和______状态，液体动压滑动轴承工作在______状态，滑动轴承不允许出现______状态。
【答案】干摩擦；边界摩擦；混合摩擦；液体摩擦；边界摩擦；混合摩擦；液体摩擦；干摩擦5．不完全液体摩擦滑动轴承的主要失效形式是______和______。
防止滑动轴承发生胶【答案】磨损；胶合；维护边界膜不被破坏6．对不完全液体摩擦滑动轴承工作能力的验算项目为______、______及______。
【答案】7．设计不完全液体摩擦滑动轴承时，验算P≤[P]是为了防止______；验算pv≤[pv]是为了防止______。

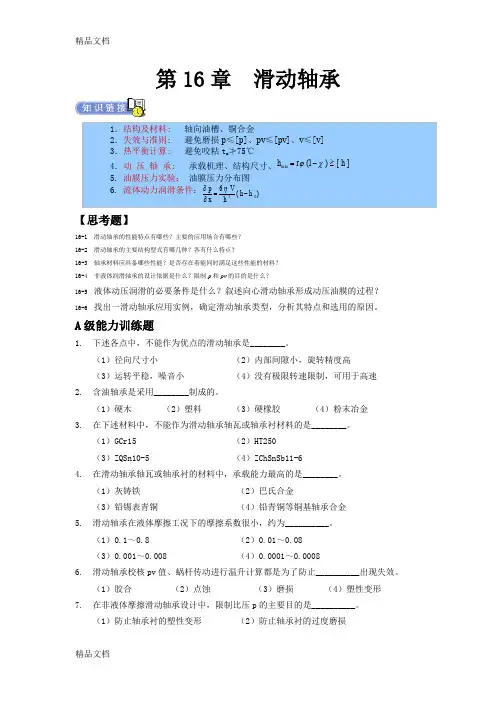

第16章滑动轴承【思考题】16-1 滑动轴承的性能特点有哪些？主要的应用场合有哪些？16-2 滑动轴承的主要结构型式有哪几种？各有什么特点？16-3 轴承材料应具备哪些性能？是否存在着能同时满足这些性能的材料？16-4 非液体润滑轴承的设计依据是什么？限制p和pv的目的是什么？16-5 液体动压润滑的必要条件是什么？叙述向心滑动轴承形成动压油膜的过程？16-6 找出一滑动轴承应用实例，确定滑动轴承类型，分析其特点和选用的原因。
A级能力训练题1.下述各点中，不能作为优点的滑动轴承是________。
（1）径向尺寸小（2）内部间隙小，旋转精度高（3）运转平稳，噪音小（4）没有极限转速限制，可用于高速2.含油轴承是采用________制成的。
（1）硬木（2）塑料（3）硬橡胶（4）粉末冶金3.在下述材料中，不能作为滑动轴承轴瓦或轴承衬材料的是________。
（1）GCr15 （2）HT250（3）ZQSn10-5 （4）ZChSnSb11-64.在滑动轴承轴瓦或轴承衬的材料中，承载能力最高的是________。
（1）灰铸铁（2）巴氏合金（3）铅锡表青铜（4）铅青铜等铜基轴承合金5.滑动轴承在液体摩擦工况下的摩擦系数很小，约为__________。
（1）0.1～0.8 （2）0.01～0.08（3）0.001～0.008 （4）0.0001～0.00086.滑动轴承校核pv值、蜗杆传动进行温升计算都是为了防止__________出现失效。
（1）胶合（2）点蚀（3）磨损（4）塑性变形7.在非液体摩擦滑动轴承设计中，限制比压p的主要目的是__________。
（1）防止轴承衬的塑性变形（2）防止轴承衬的过度磨损（3）防止轴承因过热而胶合（4）防止轴承因发热而卡死8.验算滑动轴承最小油膜厚度h min的目的是 __________。
（1）确定轴承是否能获得液体摩擦（2）控制轴承的发热量（3）计算轴承内部的摩擦阻力（4）控制轴承的压力p9.下列各类机械设备中，只采用滑动轴承的是________。
