中兴RNC系统结构介绍
- 格式:ppt
- 大小:6.77 MB
- 文档页数:60
阳江移动网优内部资料中兴OMC基本操作手册2010-01-19目录目录 (2)概述 (4)第一章OMC客户端的登录 (5)1 .OMCR客服端的登录 (5)第二章客服端功能介绍 (6)2. OMCR客服端功能介绍 (6)2.1 配置管理 (6)2.2 告警管理 (9)2.3 报表的提取 (11)2.4 动态数据管理 (14)第三章邻区操作 (33)3 .添加邻区与删除邻区的制作 (33)3.1 添加邻区 (33)3.2 删除邻区 (38)第四张无线参数修改 (39)4 .主要无线参数修改 (39)4.1 RNC_全局资源参数修改 (39)4.2 站点属性修改 (41)4.3小区属性修改 (41)4.4 载频参数修改页面 (45)4.5 3G邻接关系属性配置 (46)第五章RNC信令管理 (47)5.RNC信令管理 (47)5.1 与前台建立连接 (47)5.2 UE信令跟踪 (47)5.3小区的信令跟踪 (49)第六站开站流程 (51)6.开站数据制作流程 (51)6.1 OMCR侧数据开站流程 (51)6.2 OMCB侧的开站流程 (58)小结 (77)附录 (78)概述TD后台操作是网优工作的一项重要的工作,通常为前台测试提供了配置保证和技术支持。
因此,OMCR的使用是网优人员必备的技能。
本人刚刚开始学习网优技能,接触了一段OMCR的学习后,总结出了一些使用的心得,在此总结出来,以便于其他同事的学习。
由于接触时间较短,写的操作比较基础,适合初级者学习,如有不完善之处,望请见谅。
第一章OMC客户端的登录1 .OMCR客服端的登录中兴软件为绿色软件,直接拷贝到电脑上就可以用,必须放在D盘路径下面,否则无法打开,在D:\SOFTZTEKHD\ums-clnt\bin下面有个,双击打开,可以进入到中兴OMM系统。
阳江地区目前2个RNC,RNC1服务器地址RNC1: 129.0.1.1, RNC2服务器地址:129.0.1.2。

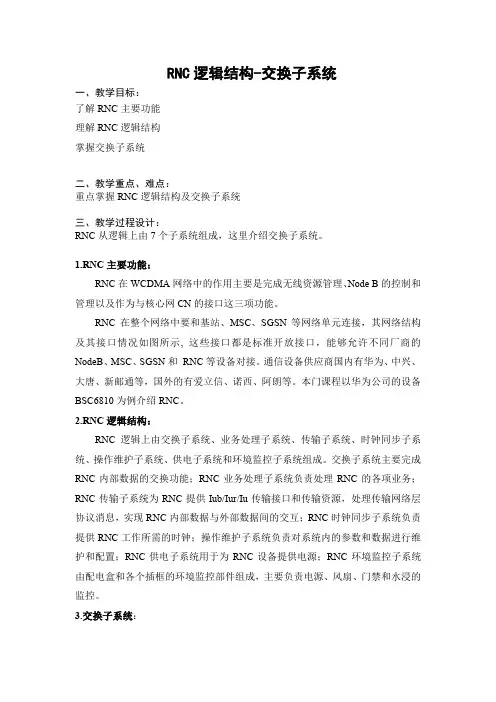

RNC逻辑结构-交换子系统一、教学目标:了解RNC主要功能理解RNC逻辑结构掌握交换子系统二、教学重点、难点:重点掌握RNC逻辑结构及交换子系统三、教学过程设计:RNC从逻辑上由7个子系统组成,这里介绍交换子系统。
1.RNC主要功能:RNC在WCDMA网络中的作用主要是完成无线资源管理、Node B的控制和管理以及作为与核心网CN的接口这三项功能。
RNC在整个网络中要和基站、MSC、SGSN等网络单元连接,其网络结构及其接口情况如图所示, 这些接口都是标准开放接口,能够允许不同厂商的NodeB、MSC、SGSN和RNC等设备对接。
通信设备供应商国内有华为、中兴、大唐、新邮通等,国外的有爱立信、诺西、阿朗等。
本门课程以华为公司的设备BSC6810为例介绍RNC。
2.RNC逻辑结构:RNC逻辑上由交换子系统、业务处理子系统、传输子系统、时钟同步子系统、操作维护子系统、供电子系统和环境监控子系统组成。
交换子系统主要完成RNC内部数据的交换功能;RNC业务处理子系统负责处理RNC的各项业务;RNC传输子系统为RNC提供Iub/Iur/Iu传输接口和传输资源,处理传输网络层协议消息,实现RNC内部数据与外部数据间的交互;RNC时钟同步子系统负责提供RNC工作所需的时钟;操作维护子系统负责对系统内的参数和数据进行维护和配置;RNC供电子系统用于为RNC设备提供电源;RNC环境监控子系统由配电盒和各个插框的环境监控部件组成,主要负责电源、风扇、门禁和水浸的监控。
3.交换子系统:RNC交换子系统主要完成RNC数据的交换功能。
它主要由各插框的交换和控制单元与插框的高速背板通道共同组成;交换和控制单元为RNC提供GE交换和维护管理平台,由SCUa单板实现,RNC 的每个插框可以配置两块SCUa单板,为RNC提供框间连接,框间通讯采用星型连接的方式。
在交换和控制单元中,可实现框内数据交换和框间数据交换。

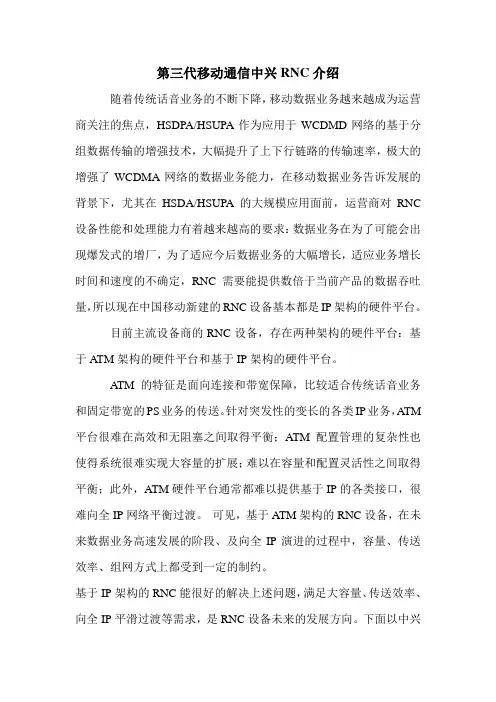

第三代移动通信中兴RNC介绍随着传统话音业务的不断下降,移动数据业务越来越成为运营商关注的焦点,HSDPA/HSUPA作为应用于WCDMD网络的基于分组数据传输的增强技术,大幅提升了上下行链路的传输速率,极大的增强了WCDMA网络的数据业务能力,在移动数据业务告诉发展的背景下,尤其在HSDA/HSUPA的大规模应用面前,运营商对RNC 设备性能和处理能力有着越来越高的要求:数据业务在为了可能会出现爆发式的增厂,为了适应今后数据业务的大幅增长,适应业务增长时间和速度的不确定,RNC需要能提供数倍于当前产品的数据吞吐量,所以现在中国移动新建的RNC设备基本都是IP架构的硬件平台。
目前主流设备商的RNC设备,存在两种架构的硬件平台:基于ATM架构的硬件平台和基于IP架构的硬件平台。
ATM的特征是面向连接和带宽保障,比较适合传统话音业务和固定带宽的PS业务的传送。
针对突发性的变长的各类IP业务,ATM 平台很难在高效和无阻塞之间取得平衡;ATM配置管理的复杂性也使得系统很难实现大容量的扩展;难以在容量和配置灵活性之间取得平衡;此外,ATM硬件平台通常都难以提供基于IP的各类接口,很难向全IP网络平衡过渡。
可见,基于ATM架构的RNC设备,在未来数据业务高速发展的阶段、及向全IP演进的过程中,容量、传送效率、组网方式上都受到一定的制约。
基于IP架构的RNC能很好的解决上述问题,满足大容量、传送效率、向全IP平滑过渡等需求,是RNC设备未来的发展方向。
下面以中兴通讯的ZXWR RNC设备为例,介绍全IP架构的RNC解决方案。
(如图)中兴通讯WCDMA产品始终致力于缩短客户在整个3G产品生命期中的投资,一步到位提供大容量线性扩展的设计理念,提早为运营商考虑3G业务高速增长情况下对设备性能的需求。
中兴通讯ZXWR RNC产品作为业界第一个IP平台的RNC产品,已成熟应用3年,发货6000万线,为业界最为成熟的全IP架构的RNC产品。
CNRNCNodeBNodeBUERNC的外部接口课程内容RNC的外部接口RNC的功能单元及单板组成RNC的三大系统资源框:BUSN、BGSN交换框:BPSN交换框提供系统的一级IP交换平台,供多资源框和接口框的互联以及各资源框之间用户面扩展用ROMB板:RNC Operation&Mentanence BoardRNC的功能单元及单板组成DTB板:Digital Trunk Board数字中继板,完成电路总线和E1的适配功能提供32路E1的接入ATM反向复用板,提供支持IMA的E1接入SDTB板:Sonet Digital Trunk BoardSDTB板支持63个E1通过信道化的STM-1接入IMAB与DTB\SDTB板一起提供支持IMA的E1接入APBE板:ATM Process Board EnhancedATM处理板,提供4个STM-1接入,支持622M交换量完成RNC系统STM-1物理接口的ATM处理功能千兆IP接口板,提供一个IP传输方式的光接口和OMCB功能RNC的功能单元及单板组成交换单元 之 一级交换子系统容量为40Gbps的核心交换子系统,负责用户面数据的交换和汇聚 GLI板 : Gigabit Line InterfaceGE线卡,完成物理层适配,提供千兆以太网接口, 实现对来自资源框业务数据的接入功能PSN板 : Packet Switch Network分组交换板,完成不同GLI板间的数据交换,实现一级交换平台的 核心交换。
一级交换子系统 RNC的RNC的功能单元及单板组成交换单元 之 二级交换子系统负责系统内部用户面和控制面信令流的交换和汇聚UIMC板 : Universal Interface Module of BCTC通用接口板,主要完成控制框内部以太网交换功能UIMU板 : Universal Interface Module of BUSN通用接口板,主要完成资源框内部以太网交换、电路域交换CHUB板 : Control HUB控制面集线器,完成机框间控制信息的汇聚二级交换子系统 RNC的RNC的功能单元及单板组成处理单元RCB板 : RNC Control plane processing Board控制面处理板,完成RNC各接口控制面协议的信令处理 及无线资源管理RUB板 : RNC User plane processing Board用户面处理板,完成CS和PS业务用户面协议栈的处理---- RNC的RNC的功能单元及单板组成外围设备监控单元PWRD板 : PoWeR Distributor电源分配板,完成机柜电源的分配 外围单板和环境信息的收集ALB板 : ALarm Box告警箱,根据系统出现的故障情况进行不同级别的 系统报警,以便设备管理人员及时干预和处理---- RNC的课程内容RNC的外部接口 RNC的功能单元及单板组成 RNC的三大系统RNC的三大系统控制面数据交换-RNC的神经网络RNC的三大系统用户面数据交换-RNC的血液循环RNC的三大系统时钟的分发-RNC的脉动Iu CN Iur RNC处理单元 处理单元接 入 单 元Iub交 换 单 元外围设备 外围设备 监控单元 监控单元 操作维护 操作维护 单元 单元NodeB电源、风扇 电源、风扇E1STM-110/100M以太网RS485总线。
