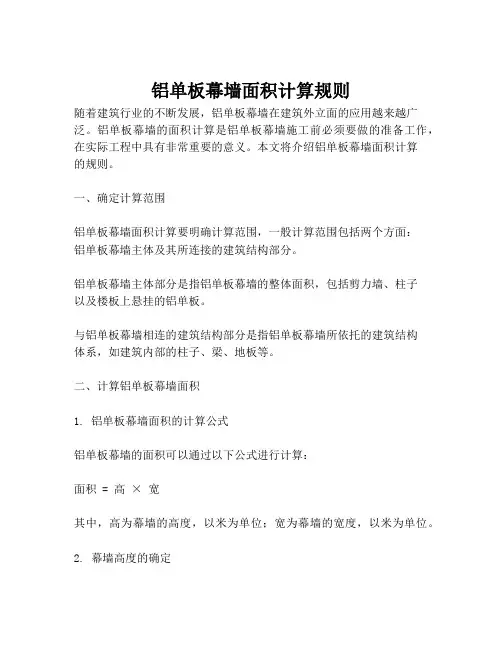

铝单板幕墙面积计算规则随着建筑行业的不断发展，铝单板幕墙在建筑外立面的应用越来越广泛。
铝单板幕墙的面积计算是铝单板幕墙施工前必须要做的准备工作，在实际工程中具有非常重要的意义。
本文将介绍铝单板幕墙面积计算的规则。
一、确定计算范围铝单板幕墙面积计算要明确计算范围，一般计算范围包括两个方面：铝单板幕墙主体及其所连接的建筑结构部分。
铝单板幕墙主体部分是指铝单板幕墙的整体面积，包括剪力墙、柱子以及楼板上悬挂的铝单板。
与铝单板幕墙相连的建筑结构部分是指铝单板幕墙所依托的建筑结构体系，如建筑内部的柱子、梁、地板等。
二、计算铝单板幕墙面积1. 铝单板幕墙面积的计算公式铝单板幕墙的面积可以通过以下公式进行计算：面积 = 高× 宽其中，高为幕墙的高度，以米为单位；宽为幕墙的宽度，以米为单位。
2. 幕墙高度的确定铝单板幕墙的高度是指铝单板的垂直高度，一般按照施工图纸完成的幕墙高度进行测量。
在测量幕墙高度时，应注意测量垂直度及高度差等因素。
3. 幕墙宽度的确定在测量幕墙宽度之前，必须确保墙面的平直度符合要求，否则会对测量结果产生影响。
为了保证测量结果的准确性，可以借助测量仪器进行测量，如总站和激光测距仪等。
三、计算与调整面积计算出幕墙的面积之后，需要根据幕墙的实际情况进行调整。
具体的调整方法如下：1. 减去窗、门洞及空调出风口等的面积在计算幕墙面积时需减去窗、门洞及空调出风口等的面积。
为了避免错误发生，可以对窗、门洞及空调出风口等进行标注，以便在计算幕墙面积时减去相关面积。
2. 加上割缝及装配接头等的面积在幕墙的拼装过程中，会因为铝单板的长度限制等原因出现割缝及装配接头等。
在计算铝单板幕墙面积时，需要将这些割缝及装配接头等的面积添加到计算结果中。
总之，铝单板幕墙的面积计算与调整是幕墙施工前必须要做的准备工作。
通过仔细的计算和调整，可以保证施工的准确性以及对工程的无缝衔接。
幕墙工程量材料计算规则幕墙工程量材料计算规则，幕墙工程的材料如何计算准确？幕墙工程的材料主要是石材、玻璃、铝板、钢材等，不同的幕墙工程材料有所区别，但是都是这些东西，计算并不困难，单计算时需要注意细节，保证不出错误。
下面“小蚂蚁算量工厂”就详细的介绍下如何计算材料。
一、石材、玻璃、铝板1、计算时先计算门、窗、玻璃幕墙，再计算铝板、石材；2、从大面上减去门窗面积，加上进出位的面积即为石材、铝板面积；3、玻璃的计算：明框应扣减掉铝型材框所占面积；4、隐框可直接按玻璃分格计算。
5、埋件：每道结构层的竖龙骨上，具体数量看图6、连接件：每块埋件两个连接件，厂家加工的按个，自己现场加工的按公斤二、石材幕墙材料a、分种类计算面积b、辅材：1、钢材：竖龙骨：按龙骨布置图计算，一般间距为1-1.2m 之间；横龙骨：每道石材缝都有。
2、挂件3、密封胶：横竖石材缝，先计算米，再折成支数，一般8mm 宽的可打3.5m/支4、石材干挂胶：按石材挂件计算：T型36套/公斤，L型27套/公斤5、泡沫棒：同密封胶按长度计算6、防火岩棉：每层结构梁处均有，按平方米计算，其中有镀锌铁皮7、保温岩棉：大面积，按平方米计算挂件分T型挂件与L型挑件T型挂件用在大面积上，L型用在接地石材，窗洞上方的石材及挑檐、各种洞口上方的一块石材，在窗台下方的一块石材侧边应用T型挂件三、铝板1、钢材：每一道缝均有，分规格计算2、自攻钉：沿缝高度，间距350mm3、铝板副框：为铝型材，按米计算，再折成公斤4、压板（压块）：有铝板副框时，即用压板和六角螺栓连接于龙骨间距350MM5、密封胶：同石材，按16mm缝宽计算，一般1.5米/支四、玻璃幕墙1、明框：铝型材分型号计算，龙骨每道缝均有；五金件：按套计算，执平、滑撑、铰链（一扇开启扇各一套）；三元乙丙胶条：按米计算，一般玻璃窗内外都有；密封胶同铝板2、隐框：结构胶：按支计算，每块玻璃四周均打；双面胶：同结构胶，按米计算。

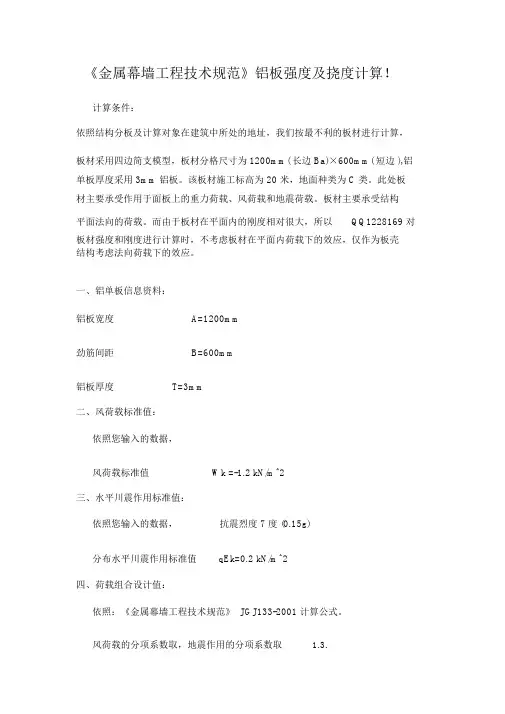

《金属幕墙工程技术规范》铝板强度及挠度计算！计算条件：依照结构分板及计算对象在建筑中所处的地址，我们按最不利的板材进行计算，板材采用四边简支模型，板材分格尺寸为 1200mm( 长边 Ba)×600mm( 短边 ),铝单板厚度采用 3mm 铝板。
该板材施工标高为 20 米，地面种类为 C 类。
此处板材主要承受作用于面板上的重力荷载、风荷载和地震荷载。
板材主要承受结构平面法向的荷载。
而由于板材在平面内的刚度相对很大，所以QQ1228169 对板材强度和刚度进行计算时，不考虑板材在平面内荷载下的效应，仅作为板壳结构考虑法向荷载下的效应。
一、铝单板信息资料：铝板宽度A=1200mm劲筋间距B=600mm铝板厚度T=3mm二、风荷载标准值：依照您输入的数据，风荷载标准值Wk =-1.2 kN/m^2三、水平川震作用标准值：依照您输入的数据，抗震烈度 7 度 (0.15g)分布水平川震作用标准值qEk=0.2 kN/m^2四、荷载组合设计值：依照：《金属幕墙工程技术规范》 JGJ133-2001 计算公式。
风荷载的分项系数取，地震作用的分项系数取 1.3.风荷载的组合系数取1，地震作用的组合系数取0.5.q =1.4*Wk+0.5*1.3*qEk=1.836 kN/m^2五、应力设计值计算过程校核依照：δ=6*m*q*a^2*η/t^2≤[fg]=81kN/m^2可查《金属与石材幕墙工程技术规范》附录B 板弯矩系数JGJ133-2001,。
铝板计算弯矩系数依照《金属与石材幕墙工程技术规范》第第四条公式JGJ133-2001,。
系数 :θ=q*a^ 4 / (E* t ^ 4)=1.836*600^ 4 / (0.7* 10 ^ 5 *3^ 4)依照《金属与石材幕墙工程技术规范》JGJ133-2001 表 5.4.3 第 1 条：当板的挠度大于板的厚度时，应本条第四款的规定考虑大挠度的影响，立刻应力值乘以应折减系统。
铝板幕墙设计计算书设计：校对：审核：批准：2012年12月20日星期四目录一、计算引用的规范、标准及资料 (4)1.幕墙设计规范： (4)2.建筑设计规范： (4)3.铝材规范： (5)4.金属板及石材规范： (5)5.蜂窝铝板规范： (5)6.钢材规范： (5)7.胶类及密封材料规范： (6)8.门窗及五金件规范： (6)9.《建筑结构静力计算手册》(第二版) (7)10.土建图纸： (7)二、基本参数 (7)1.幕墙所在地区： (7)2.地区粗糙度分类等级： (7)3.抗震烈度： (7)三、幕墙承受荷载计算 (7)1.风荷载标准值计算： (7)2.垂直于幕墙平面的分布水平地震作用标准值： (8)3.作用效应组合： (8)四、幕墙立柱计算 (9)1.立柱型材选材计算： (9)2.确定材料的截面参数： (10)3.选用立柱型材的截面特性： (11)4.立柱的抗弯强度计算： (11)5.立柱的挠度计算： (12)6.立柱的抗剪计算： (12)五、幕墙横梁计算 (13)1.横梁型材选材计算： (13)2.确定材料的截面参数： (15)3.选用横梁型材的截面特性： (16)4.幕墙横梁的抗弯强度计算： (16)5.横梁的挠度计算： (16)6.横梁的抗剪计算：(三角荷载作用下) (17)六、幕墙蜂窝铝板的选用与校核 (18)1.蜂窝铝板板块荷载计算： (18)2.蜂窝铝板的强度计算： (20)3.蜂窝铝板最大挠度校核： (21)七、连接件计算 (22)1.横梁与角码间连接： (22)2.角码与立柱连接： (23)3.立柱与主结构连接 (24)八、幕墙埋件计算(土建预埋) (26)1.荷载标准值计算： (26)2.埋件计算： (27)3.锚板总面积校核： (27)4.锚筋长度计算： (28)九、幕墙焊缝计算 (28)1.受力分析： (28)2.焊缝特性参数计算： (28)3.焊缝校核计算： (29)十、隐框蜂窝铝板幕墙胶类及伸缩缝计算 (29)1.抗震设计下结构硅酮密封胶的宽度计算： (29)2.结构硅酮密封胶粘接厚度的计算： (30)3.结构胶设计总结： (31)4.立柱连接伸缩缝计算： (31)5.耐侯胶胶缝计算： (31)十一、幕墙板块压板计算 (31)1.压板的弯矩设计值计算： (32)2.压板的应力计算： (32)3.螺栓抗拉强度验算： (32)蜂窝铝板幕墙设计计算书一、计算引用的规范、标准及资料1.幕墙设计规范：《建筑幕墙》 JG3035-1996《蜂窝铝板幕墙工程技术规范》 JGJ102-2003 《金属与石材幕墙工程技术规范》 JGJ133-2001《点支式蜂窝铝板幕墙工程技术规程》 CECS127-2001 《全蜂窝铝板幕墙工程技术规程》 DBJ/CT014-2001 《蜂窝铝板幕墙光学性能》 GB/T18091-2000 《建筑幕墙物理性能分级》 GB/T15225-94《建筑幕墙空气渗透性能测试方法》 GB/T15226-94《建筑幕墙风压变形性能测试方法》 GB/T15227-94《建筑幕墙雨水渗透性能测试方法》 GB/T15228-94《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000 《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001 《点支式蜂窝铝板幕墙支承装置》 JG138-2001 《吊挂式蜂窝铝板幕墙支承装置》 JG139-20012.建筑设计规范：《建筑结构荷载规范》 GB50009-2001《钢结构设计规范》 GB50017-2003《冷弯薄壁型钢结构设计规范》 GB50018-2002《高层民用钢结构技术规程》 JGJ99-98《建筑设计防火规范》 GBJ16-87(2001版) 《高层民用建筑设计防火规范》 GB50045-2001《建筑物防雷设计规范》 GB50057-2000《工程抗震术语标准》 JGJ/T97-95《中国地震烈度表》 GB/T17742-1999 《建筑抗震设计规范》 GB50011-2001《建筑抗震设防分类标准》 GB50223-2004《中国地震动参数区划图》 GB18306-2000《采暖通风与空气调节设计规范》 GB50019-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《混凝土结构设计规范》 GB50010-2002《民用建筑热工设计规范》 GB50176-93《民用建筑隔声设计规范》 GBJ118-88《建筑结构可靠度设计统一标准》 GB50068-2001《建筑装饰工程施工质量验收规范》 GB50210-2001《建筑钢结构焊接技术规程》 JGJ81-2002《钢结构防火涂料》 GB14907-2002《碳钢焊条》 GB/T5117-1995《低合金钢焊条》 GB/T5118-1995《铝型材截面几何参数算法及计算机程序要求》 YS/T437-20003.铝材规范：《铝幕墙板板基》 YS/T429.1-2000《铝幕墙板氟碳喷漆铝单板》 YS/T429.2-2000《铝及铝合金彩色涂层板、带材》 YS/T431-2000《铝塑复合板用铝带》 YS/T432-2000《铝合金建筑型材》 GB/T5237-2000《建筑铝型材基材》 GB/T5237.1-2004《建筑铝型材阳极氧化、着色型材》 GB/T5237.2-2004《建筑铝型材电泳涂漆型材》 GB/T5237.3-2004《建筑铝型材粉末喷涂型材》 GB/T5237.4-2004《建筑铝型材氟碳漆喷涂型材》 GB/T5237.5-2004《变形铝及铝合金化学成份》 GB/T3190-1996《铝及铝合金轧制板材》 GB/T3880-1997《建筑用铝型材、铝板氟碳涂层》 JG/T133-20004.金属板及石材规范：《天然花岗石荒料》 JC/T204-2001《天然大理石荒料》 JC/T202-2001《天然板石》 GB/T18600-2001《天然花岗石建筑板材》 GB/T18601-2001《天然大理石建筑板材》 JC/T79-2001《干挂石材幕墙用环氧胶粘剂》 JC/T887-2001《天然饰面石材术语》 GB/T13890-92《建筑材料放射性核素限量》 GB6566-2001《铝塑复合板》 GB/T17748-1999《建筑瓷板装饰工程技术规范》 CECS101：98《建筑装饰用微晶蜂窝铝板》 JC/T872-20005.蜂窝铝板规范：《建筑蜂窝铝板应用技术规程》 JGJ113-2003《普通平板蜂窝铝板》 GB4871-1995《浮法蜂窝铝板》 GB11614－1999《钢化蜂窝铝板》 GB/T9963-1998《幕墙用钢化蜂窝铝板与半钢化蜂窝铝板》 GB/T17841-1999 《建筑用安全蜂窝铝板防火蜂窝铝板》 GB15763.1-2001 《中空蜂窝铝板》 GB/T11944-2002《夹层蜂窝铝板》 GB9962-1999《镀膜蜂窝铝板第一部分阳光控制镀膜蜂窝铝板》 GB/T18915.1-2002 《镀膜蜂窝铝板第二部分低辐射镀膜蜂窝铝板》 GB/T18915.2-2002 《热反射蜂窝铝板》 JC693-1998《热弯蜂窝铝板》 JC/T915-20036.钢材规范：《不锈钢棒》 GB/T1220-1992《不锈钢冷加工钢棒》 GB/T4226-1984《不锈钢冷扎钢板》 GB/T3280-1992《不锈钢热扎钢板》 GB/T4237-1992《不锈钢热扎钢带》 GB/T5090《冷拔异形钢管》 GB/T3094-2000 《碳素结构钢》 GB/T700-1988 《优质碳素结构钢》 GB/T699-1999 《合金结构钢》 GB/T3077-1999 《不锈钢和耐热钢冷扎带钢》 GB/T4239-1991 《高耐候结构钢》 GB/T4171-2000 《焊接结构用耐候钢》 GB/T4172-2000 《低合金高强度结构钢》 GB/T1591-1994 《碳素结构和低合金结构钢热轧薄钢板及钢带》 GB/T912-1989 《碳素结构和低合金结构钢热轧厚钢板及钢带》 GB/T3274-1988 《结构用无缝钢管》 JBJ102《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-1992 7.胶类及密封材料规范：《混凝土接缝用密封胶》 JC/T881-2001 《硅酮建筑密封胶》 GB/14683-2003 《建筑用硅酮结构密封胶》 GB16776-2003 《聚硫建筑密封胶》 JC483-1992《中空蜂窝铝板用弹性密封剂》 JC486- 2001 《幕墙蜂窝铝板接缝用密封胶》 JC/T882-2001 《石材幕墙接缝用密封胶》 JC/T883-2001 《中空蜂窝铝板用丁基热熔密封胶》 JC/T914-2003 《彩色钢板用建筑密封胶》 JC/T884-2001 《工业用橡胶板》 GB/T5574-1994 《绝热用岩棉、矿棉及其制品》 GB/T11835-98 《建筑用防霉密封胶》 JC/T885-2001 《建筑表面用有机硅防水剂》 JC/T902-2002 《聚氨酯建筑密封胶》 JC/T482-20038.门窗及五金件规范：《铝合金门》 GB/T8478-2003 《铝合金窗》 GB/T8479-2003 《建筑外窗抗风压性能分级及检测方法》 GB/T7106-2002 《建筑外窗气密性能分级及检测方法》 GB/T7107-2002 《建筑外窗水密性能分级及检测方法》 GB/T7108-2002 《建筑外窗空气隔声性能分级及检测方法》 GB/T8485-2002 《铝合金门窗工程设计、施工及验收规范》 DBJ15-30-2002 《建筑外窗采光性能分级及检测方法》 GB/T11976-2002 《地弹簧》 GB/T9296-1988 《平开铝合金窗执手》 GB/T9298-1988 《铝合金窗不锈钢滑撑》 GB/T9300-1988 《铝合金门插销》 GB/T9297-1988 《铝合金窗撑挡》 GB/T9299-1988 《铝合金门窗拉手》 GB/T9301-1988 《铝合金窗锁》 GB/T9302-1988《铝合金门锁》 GB/T9303-1988《闭门器》 GB/T9305-1988《推拉铝合金门窗用滑轮》 GB/T9304-1988《紧固件螺栓和螺钉》 GB/T5277《十字槽盘头螺钉》 GB/T818-2000《紧固件机械性能螺栓、螺钉和螺柱》 GB3098.1-2000《紧固件机械性能螺母粗牙螺纹》 GB3098.2-2000《紧固件机械性能螺母细牙螺纹》 GB3098.4-2000《紧固件机械性能自攻螺钉》 GB3098.5-2000《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB3098.6-2000《紧固件机械性能不锈钢螺母》 GB3098.15-2000《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-19979.《建筑结构静力计算手册》(第二版)10.土建图纸：二、基本参数1.幕墙所在地区：北京地区；2.地区粗糙度分类等级：幕墙属于外围护构件，按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地区考虑。
幕墙铝单板价格计算方式(共1页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--铝单板行业不愿透露的价格成本计算方法铝单板行业不愿透露的价格成本计算方法经常有朋友与客户向我询问铝单板的价格，其实铝单板的报价一般是根据实际图纸的加工难易程度来准确报价的，现在通常的报价都是普通平板的报价。
铝单板的价格包括三个部分，即铝板成本+钣金加工+表面喷涂。
1.铝板成本：铝锭价格（广东这边一般都以南海灵通的铝锭价）+3000元左右的铝板加工费。
例如：今天南海灵通的铝锭价是18500+3000=21500元就是铝板的价格。
2.钣金加工费：一般的平板每平方加工费约25元左右，简单异形板（折6刀以上含6刀）与滚弧板+10元每平方米。
特殊异形板跟双曲板必须见图纸后才能确定。
焊接每米加收10元的烧焊材料费。
3.表面喷涂：氟碳喷涂60元每平方，聚酯30元每平方。
粉末25元每平方。
特殊颜色（红、橙、蓝、黄、紫、香槟金等鲜艳的颜色）加收10元每平方。
现在铝单板的价格就很好计算出来了。
公式：铝板价*铝板比重即*铝板厚度*（加强筋跟损耗）+25（钣金加工费）+表面喷涂费+管理成本（因公司而异）就是铝单板的价格了。
举例：厚的氟碳铝单板的现在价格：*** =+25+60=元。
注：此价格不含税不含运费，如要发票另加6%的税费，所以现在厚氟碳铝单板的价格成本就算出来了，在245-260之间都是比较合理的价格。
好了你现在终于知道铝单板的成本预算了，希望通过此文，以后找我报价的朋友自己会更理性，不要乱砍价了。
如果比这价格还低的话，那产品的质量就可想而知了！黄文斌2。

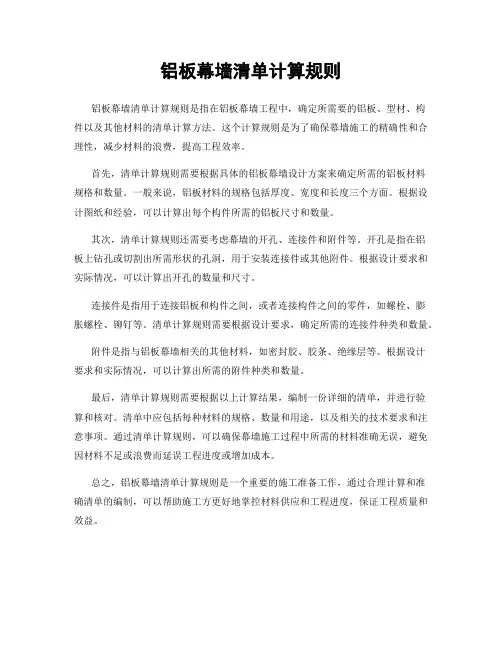

铝板幕墙清单计算规则
铝板幕墙清单计算规则是指在铝板幕墙工程中，确定所需要的铝板、型材、构
件以及其他材料的清单计算方法。
这个计算规则是为了确保幕墙施工的精确性和合理性，减少材料的浪费，提高工程效率。
首先，清单计算规则需要根据具体的铝板幕墙设计方案来确定所需的铝板材料
规格和数量。
一般来说，铝板材料的规格包括厚度、宽度和长度三个方面。
根据设计图纸和经验，可以计算出每个构件所需的铝板尺寸和数量。
其次，清单计算规则还需要考虑幕墙的开孔、连接件和附件等。
开孔是指在铝
板上钻孔或切割出所需形状的孔洞，用于安装连接件或其他附件。
根据设计要求和实际情况，可以计算出开孔的数量和尺寸。
连接件是指用于连接铝板和构件之间，或者连接构件之间的零件，如螺栓、膨
胀螺栓、铆钉等。
清单计算规则需要根据设计要求，确定所需的连接件种类和数量。
附件是指与铝板幕墙相关的其他材料，如密封胶、胶条、绝缘层等。
根据设计
要求和实际情况，可以计算出所需的附件种类和数量。
最后，清单计算规则需要根据以上计算结果，编制一份详细的清单，并进行验
算和核对。
清单中应包括每种材料的规格、数量和用途，以及相关的技术要求和注意事项。
通过清单计算规则，可以确保幕墙施工过程中所需的材料准确无误，避免因材料不足或浪费而延误工程进度或增加成本。
总之，铝板幕墙清单计算规则是一个重要的施工准备工作，通过合理计算和准
确清单的编制，可以帮助施工方更好地掌控材料供应和工程进度，保证工程质量和效益。

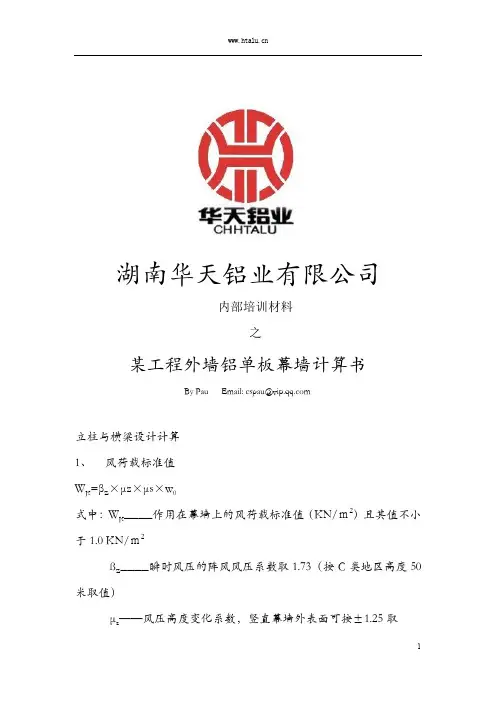

湖南华天铝业有限公司内部培训材料之某工程外墙铝单板幕墙计算书By Pau Email: cspau@立柱与横梁设计计算1、 风荷载标准值W K =βZ ×µz×µs×w 0式中：W K ————作用在幕墙上的风荷载标准值（KN/ｍ2）且其值不小于1.0 KN/ｍ2ßZ ————瞬时风压的阵风风压系数取1.73（按C 类地区高度50米取值）µz ——风压高度变化系数，竖直幕墙外表面可按±1.25取µS ——风荷载体型系数，，该建筑可取±1.5W K =1.73×1.25×1.5×0.6=1.946KN/ｍ22、结构自重：铝塑单单位面积重量：q GK =0.055KN幕墙所用钢材附件面积重量 0.147KN幕墙单位自重荷载：G= 0.055+0.14=0.202KN/ｍ2幕墙单元构件重量：p k = 0.202×4×1.1=0.889KN/ｍ2最大分格板块重量为：p b =0.055×1.2×1.6=0.1056KN立柱自重荷载：p G =0.889KN3） 地震作用1）垂直于幕墙平面的分布水平地震作用：q EK =ßE ɑmax G K式中：q EK ————垂直于幕墙平面外的分布水平地震作用力（KN/ｍ2）G K ——铝单幕墙单位面积自重载荷G K =0.202 KN/ｍ2ɑmax ————地震影响最大值，7度抗震设计取0.08，βE ————动力放大系数取5.0q E =5.0×0.08×0.202=0.0808 KN/ｍ22）平行于幕墙平面的单元地震作用：p EK = βE ɑmax P幕墙单元地震：p E1= βE ɑmax P K最大分格地震作用：p E2= βE ɑmax P b式中：p E1：平行于幕墙平面的单元地震作用（KN ）p E2 ：平行于幕墙平面的最大分格地震作用（KN ）p k ：幕墙单元构件重量（KN ） p k =0.889KNp b ：最大分格板块重量（KN ） p b =0.1056KNβE 动力放大系数取5.0 βE =5.0ɑmax 地震影响最大值7度抗震设计取ɑma =x 0.08幕墙单元地震：p E1=5.0×0.08×p k =5.0×0.08×0.889=0.3556KN最大分格地震作用：p E2= βE ɑmax P bp E2=5.0×0.08×0.1056=0.0422KN4、温度作用：年温差：最大温差取80℃，极限变化量ΔL=L.α. ΔT式中：L Δ：受温度影响产生的变化量。
关于穿孔铝板幕墙计算的几点探讨一、在工程中的应用穿孔铝板指用纯铝或铝合金材料通过压力加工制成(剪切或锯切)的获得横断面为矩形，厚度均匀的矩形材料。
构成要素有穿孔率、孔径、板厚和板型，其中穿孔率是影响穿孔铝板单元的核心因素，是影响其视觉整体感的表达、降低建筑能耗的设计关键。
受加工成本、单元自重、单元平整性等因素的影响，作为外表皮使用的穿孔铝板板厚常选用1.0mm~6.0mm板。
二、玻璃-穿孔铝板幕墙的风压取值探讨玻璃-穿孔铝板幕墙，外表皮为穿孔铝板面板，内表皮为玻璃面板;外表皮直接承受风荷载，但是由于孔洞的存在，风可以通过孔洞作用到内表皮，内表皮也承受风荷载。
两层表皮各自承受风荷载的大小取值很复杂，实际工程中通过风洞试验的模拟能得到外表皮外压、外表皮内压、内表皮外压的分布情况，从而得到比较准确的外表皮和内表皮风荷载取值。
当缺少风洞试验报告的时候，笔者查阅了一些国内外的风荷载规范和双层幕墙规范以及相关文献，希望能从中得到能运用到实际工程设计中的思路和方法。
1、中国地方规范《上海市建筑幕墙工程技术规范》DGJ 08-56-2012/J12028-2012上海市幕墙规范中第14.1.6条规定了外通风双层幕墙风荷载的取值，外层幕墙承受全部风荷载，内层幕墙根据腔体体积与有效通风面积的比值进行相应的折减。
类比到玻璃-穿孔幕墙，假(1)《长沙梅溪湖国际文化艺术中心围护结构风荷载研究》——同济大学土木工程防灾国家重点实验室，试验模型为局部模型，缩尺比为1:15，双层幕墙屋面板的外层为GRC板，内层为密闭防水层，两层表皮之间的距离约600mm，外层GRC板之间沿纵横分布有20mm和50mm的缝。
试验报告结论：基于风洞试验结果，可以发现对于双层屋面板结构，相同位置处的外层内表面风压和内层外表面风压基本以致，即空腔内的风压基本一致。
另一方面，当外层幕墙的外表面的风压为正值时，相应位置的空腔处的风压也基本为正值，只是压力大小有所降低;同样当外层幕墙的外表面的风压为负值(吸力)时，相应位置的空腔处的风压也基本为负值，压力绝对值同样有所降低。
第五部分、1#、2#楼转角铝板幕墙结构计算第一章、荷载计算一、基本参数计算标高：85.6 m计算位置：1#、2#楼转角铝板幕墙铝板分格：B×H=2.0×1.4 mB：铝板宽度H：铝板高度设计地震烈度：7度地面粗糙度类别：C类基本风压值：0.6 KN/m2（1#、2#楼）二、荷载计算1、铝板幕墙构件自重荷载计算幕墙面板采用2.5 mm厚的单层铝合金板G GK：幕墙构件自重标准值，取G GK=0.20 KN/m2G G：幕墙构件自重设计值r G：永久荷载分项系数，取r G=1.2G G=r G·G GK=1.2×0.2=0.24 KN/m22、铝板幕墙承受的水平地震荷载标准值计算q EK：垂直于幕墙平面的水平地震作用标准值βE：动力放大系数，可取5.0αmax：水平地震影响系数最大值，取0.08q EK=αmax·βE·G GK =0.08×5.0×0.2=0.08 KN/m23、铝板幕墙承受的水平地震荷载设计值计算r E：地震作用分项系数，取r E=1.3q E：作用在幕墙上的水平地震荷载设计值q E=r E·q EK=1.3×0.08=0.10 KN/m2第三章、幕墙立柱计算幕墙立柱材料选用方钢管60X60X5，根据建筑结构特点，每根幕墙立柱双支在主体结构上，并处于受拉状态，须对立柱进行强度和挠度校核。
一、基本参数该处幕墙标高85.6 m，竖直荷载G GK=0.2 KN/m2，横向计算分格宽度B=2.0 m，立柱计算高度H=3.0m。
二、荷载计算1、幕墙的风荷载计算βgz：阵风系数，1.628μZ：风压高度变化系数，1.5844W0：基本风压 W0=0.6 KN/m2A：幕墙立柱的从属面积，A=2.0×3.0=6 m2μS1（A）：围护构件的从属面积A大于10 m2的局部风压体型系数，μS1（A）=-1.72（依据《建筑结构荷载规范》GB 50009-2001（2006版）第7.3.3条）W K：作用在幕墙上的风荷载标准值 (KN/m2)W K=βgzμS1μZ W0=1.628×1.72×1.5844×0.6=2.66 KN/m2W：作用在幕墙上的风荷载设计值(KN/m2)r W：风荷载作用效应的分项系数，取1.4W= r W×W K=1.4×2.66=3.72 KN/m22、荷载组合ψW：风荷载的组合值系数，取ψW=1.0ψE：地震作用的组合值系数，取ψE=0.5风荷载和水平地震作用组合标准值q K=ψW W K+ψE q EK=1.0×2.66+0.5×0.08=2.7 KN/m2风荷载和水平地震作用组合设计值q=ψWγW W K+ψEγE q EK=1.0×1.4×2.66+0.5×1.3×0.08=3.78 KN/m2三、力学模型立柱与主体相接，采用双支梁力学模型，水平方向和竖直方向均承受矩形荷载。
更清晰理解铝板幕墙工程量计算规则
在建筑幕墙装饰中，铝板幕墙是一种广泛使用的装饰材料。
铝板幕墙是由铝板材料制成的，与建筑物的墙体相连接，成为对建筑物装饰的一项技术。
那么在进行铝板幕墙工程量计算时，要怎么才能清晰明了呢？
首先，我们需要借助一些专业的计算软件，如REVIT、AutoCAD和3D MAX等。
这些软件可以帮助我们更好地进行铝板幕墙工程量的计算和分析。
接着，我们需要根据所需建筑面积、幕墙面积、安装材料数量、辅材数量等数据进行计算。
同时，还需要考虑到安装材料的颜色、规格和数量等因素，以及辅材的种类和数量等因素，这些都是计算中需要注意的细节问题。
除此之外，建筑墙体的具体情况也是影响铝板幕墙工程量计算的重要因素之一。
因此，在计算工程量时，还需要结合建筑墙体的实际情况，针对性地进行计算。
最后，我们还需要将所得到的工程量数据与实际情况相比较，进行反复核对和调整。
只有这样才能确保计算结果的准确性和可信度。
总结来说，铝板幕墙工程量计算需要严谨的计算方法和细致的注意事项。
只有在这些基础上进行有效的计算，才能更好地服务于建筑幕墙装饰工程，为美化城市环境发挥积极的作用。

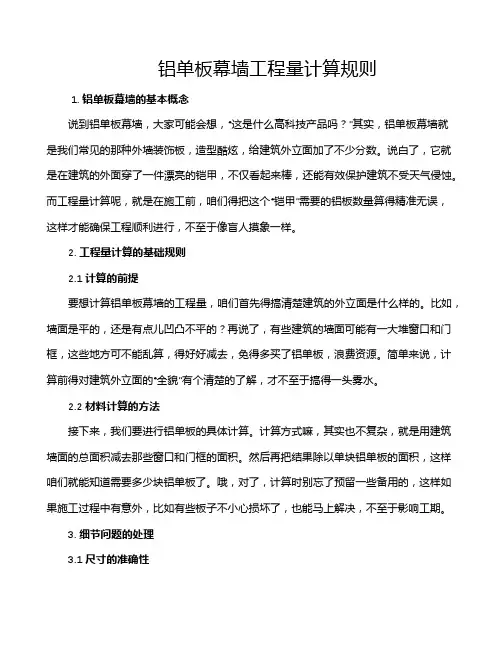

铝单板幕墙工程量计算规则1. 铝单板幕墙的基本概念说到铝单板幕墙，大家可能会想，“这是什么高科技产品吗？”其实，铝单板幕墙就是我们常见的那种外墙装饰板，造型酷炫，给建筑外立面加了不少分数。
说白了，它就是在建筑的外面穿了一件漂亮的铠甲，不仅看起来棒，还能有效保护建筑不受天气侵蚀。
而工程量计算呢，就是在施工前，咱们得把这个“铠甲”需要的铝板数量算得精准无误，这样才能确保工程顺利进行，不至于像盲人摸象一样。
2. 工程量计算的基础规则2.1 计算的前提要想计算铝单板幕墙的工程量，咱们首先得搞清楚建筑的外立面是什么样的。
比如，墙面是平的，还是有点儿凹凸不平的？再说了，有些建筑的墙面可能有一大堆窗口和门框，这些地方可不能乱算，得好好减去，免得多买了铝单板，浪费资源。
简单来说，计算前得对建筑外立面的“全貌”有个清楚的了解，才不至于搞得一头雾水。
2.2 材料计算的方法接下来，我们要进行铝单板的具体计算。
计算方式嘛，其实也不复杂，就是用建筑墙面的总面积减去那些窗口和门框的面积。
然后再把结果除以单块铝单板的面积，这样咱们就能知道需要多少块铝单板了。
哦，对了，计算时别忘了预留一些备用的，这样如果施工过程中有意外，比如有些板子不小心损坏了，也能马上解决，不至于影响工期。
3. 细节问题的处理3.1 尺寸的准确性在实际计算过程中，尺寸的准确性可是至关重要的。
小小的误差可能就会导致铝单板无法完美地贴合到墙面上，结果就是墙面不平整，看起来就像吃了个大果冻一样。
为此，建议大家在测量时，最好用激光测距仪，这样能够保证每个数据都准确到位。
如果测量不准，可能就得重做，这可是一笔不小的开销，实在是得不偿失。
3.2 安装的细节安装铝单板时，除了需要准确计算数量外，还得考虑到一些细节问题。
比如，铝单板的接缝处，得用专门的密封材料来处理，这样才能防止水分渗入，造成幕墙内部的腐蚀。
还有，就是铝单板的固定方式，应该根据墙面的实际情况来选择合适的固定点，避免因为固定不牢而导致铝板掉落，给建筑带来麻烦。
幕墙工程量及算料计算规则一、材料预算：（一）、石材、玻璃、铝板计算时先计算门、窗、玻璃幕墙，再计算铝板、石材；从大面上减去门窗面积，加上进出位的面积即为石材、铝板面积；玻璃的计算：明框应扣减掉铝型材框所占面积；隐框可直接按玻璃分格计算。
（二）、石材幕墙材料a、分种类计算面积b、辅材：1、钢材：竖龙骨：按龙骨xx计算，一般间距为1-1.2m之间；横龙骨：每道石材缝都有。
2、挂件3、密封胶：横竖石材缝，先计算米，再折成支数，一般8mm宽的可打3.5m/支4、石材干挂胶：按石材挂件计算：T型36套/公斤，L型27套/公斤5、泡沫棒：同密封胶按xx计算6、防火岩棉：每层结构梁处均有，按平方米计算，其中有镀锌铁皮7、保温岩棉：大面积，按平方米计算挂件分T型挂件与L型挑件T型挂件用在大面积上，L型用在接地石材，窗洞上方的石材及挑檐、各种洞口上方的一块石材，在窗台下方的一块石材侧边应用T型挂件（三）、铝板1、钢材：每一道缝均有，分规格计算2、自攻钉：沿缝高度，间距350mm3、铝板副框：为铝型材，按米计算，再折成公斤4、压板（压块）：有铝板副框时，即用压板和六角螺栓连接于龙骨间距350MM5、密封胶：同石材，按16mm缝宽计算，一般1.5米/支（四）、玻璃幕墙1、明框：铝型材分型号计算，龙骨每道缝均有；五金件：按套计算，执平、滑撑、铰链（一扇开启扇各一套）；三元乙丙胶条：按米计算，一般玻璃窗内外都有；密封胶同铝板2、隐框：结构胶：按支计算，每块玻璃四周均打；双面胶：同结构胶，按米计算。
5、埋件：每道结构层的竖龙骨上，具体数量看图6、连接件：每块埋件两个连接件，厂家加工的按个，自己现场加工的按公斤二、甲方结算（一般按定额计算规则）无需计算辅材1、石材：实贴面积，乘上合同单价，计算外露面积2、玻璃窗幕墙：按窗框外围面积，同上3、铝板：实贴面积4、其它项目看甲方的合同书，单价确定的方式三、投标1、工程量要准确2、成本计算：取一单元计算辅料，再折成每平方米的含量3、单价要计算工程成本，成本核算用材料预算先要观察所需报价工程都包括那些项目，一般都有铝型材，胶，配件，铁件，这几大类；然后按类别计算。
铝板面板计算一、荷载计算1、 幕墙构件重量荷载面板采用2.5 mm 厚的铝单板！G AK ：幕墙构件自重标准值，取G AK =0.10 KN/m 2G A ：幕墙构件自重设计值G A =1.2G AK =1.2×0.10=0.12 KN/m 22、 地震作用q EK ：垂直于幕墙平面的水平地震作用标准值q E ：垂直于幕墙平面的水平地震作用设计值βE ：动力放大系数，可取5.0αmax ：水平地震影响系数最大值，0.08G AK ：幕墙构件(包括玻璃和龙骨)的重量标准值，0.10 KN/m 2q EK =AK max E G αβ=5.0×0.08×0.10=0.04 KN/m 23、 荷载组合风荷载和水平地震作用组合标准值q K =ψW W K +ψE q EK=1.0×1.00+0.5×0.04=1.02 KN/m 2风荷载和水平地震作用组合设计值q=ψW γW W K +ψE γE q EK=1.0×1.4×1.00+0.5×1.3×0.04=1.43 KN/m 2 二、计算说明铝板选用2.5 mm 厚的型号为3003的铝单板。
幕墙分格宽度B=1500 mm ，幕墙分格高度H=1800 mm 。
三、铝单板面板强度校核 校核依据：η=σ22t mqa 6＜g f σ：组合荷载作用产生的板中最大弯曲应力设计值f g : 铝板强度设计值m ：板的弯矩系数,查《金属与石材幕墙工程技术规范》附录B 表B.0.1确定q ：垂直面板方向的组合荷载设计值a ：铝板分格的短边尺寸 (mm)t ：铝板厚度 (mm)η：应力折减系数，查《金属与石材幕墙工程技术规范》表5.4.3确定 本工程采用2.5 mm 铝单板，加两道横肋，横肋通长。
计算铝面板时，考虑受力最不利的影响，选择受力最不利的部分，将其简化分析为平面型。
计算简图如下。
一、铝单板综合单价分析过程：（举例：辽宁华航幕墙）之樊仲川亿创作2.选一个典型模数，模数越大，含量越准：取3.75*2.4这个面积为典型，2.4米为此处铝板的展开宽度，面积即为展开面积；3.算钢骨架数量：80*60*3方钢管为竖向通长骨架，8#槽钢转接件、5#槽钢横框为横向支撑杆，有间距装置，间距为立面图上接缝处，有几道算几道，连接件也不是通长，有间距装置，间距跟横框一样。
即：50角钢：（1.14+0.34*2+0.15*2）*3单位m8#槽钢：（0.45*2+0.305）*3单位m200*300*8mm钢板预埋：3单位个铝角码L40:10*3单位个4.把工程量从长度换算成重量：五金手册5.用所有工程量除以铝单板的展开面积，即为铝单板的单方含量。
二、洞口处玻璃幕墙综合单价分析过程：2.计算基层数量：（如图）玻璃幕墙竖框为通长龙骨，横框为有间距安插，间距为横向接缝处；即：（此处未一一展开，实际应全部展开）（此处未一一展开，实际应全部展开）3.把铝型材和钢骨架换算成重量：铝型材：（（0.165*2+0.06）*4.73*4*0.002+（0.105*2+0.06）*5.56*3*0.002）*2750kg/m3=kg（重量）钢骨架：见铝单板中换算方法4.把铝型材和钢骨架均除以中空玻璃的面积，即为单方含量。
三、层间处玻璃幕墙单方含量计算方法1.选取模数和铝合金横框、竖框均与洞口处相同2.200*300*8mm埋板：4单位个（注意：有楼板处有埋板，洞口处则没有）3.50*165*100*8连接件：3*4*2单位个（注意：有埋板处有连接件，洞口处则没有）5.把以上重量均除以玻璃幕墙面积即为单方含量。
四、幕墙工程需注意问题：1.层间的幕墙结构和洞口处幕墙分开计算，因结构分歧，故单价分歧2.层间会有封堵，地面封堵、天棚封堵和竖向封堵3.在填写综合单价分析表时，注意填的是单平米含量还是选取模数全部含量。
第一章、荷载计算一、基本参数基本风压：0.55KN/m2计算标高：95.0m地面粗糙度：C类抗震设防烈度：7度基本加速度：0.10g 二、荷载计算风荷载体型系数μS： 1.5瞬时风压的阵风系数βgz： 1.610风压高度变化系数μZ： 1.659风荷载标准值：W K=βgzμzμs W0=1.61*1.659*1.5*0.55=2.20KN/m2风荷载组合系数ψw： 1.0风荷载分项系数γw： 1.4风荷载设计值W： 3.09KN/m2自重荷载分项系数γG： 1.20幕墙面密度标准值G AK：0.20KN/m2幕墙面密度设计值G A：0.24KN/m2动力放大系数βE： 5.0水平地震影响系数最大值αmax：0.08水平地震作用标准值：q EK=βEαmax G AK=5*0.08*0.2=0.08KN/m2水平地震作用组合系数ψE：0.5水平地震作用分项系数γE： 1.3水平荷载标准值：q HK=ψW W K+ψE q EK=1*2.2+0.5*0.08=2.24KN/m2水平荷载设计值：q H=ψWγW W K+ψEγW q EK=1*1.4*2.2+0.5*1.3*0.08=3.14KN/m2第二章、面板校核一、面板强度校核面板材料选用：4 mm厚铝塑复合板查表可得弯矩系数m ：a/b=0.75时：a/b=0.8时：a/b=0.750时：折减系数η的确定：=2.24*10^-3*500^4/(20000*4^4)=27.4查表可得折减系数η：θ=20.0时：0.92θ=40.0时：0.84θ=27.4时：面板在水平载荷作用下的强度校核：=6*0.0938*3.14*10^-3*500^2*0.89/4^2=24.57N/mm 2≤70N/mm 2铝板强度满足要求！二、面板挠度校核校核标准： 6.67mm挠度系数μ的确定：铝板短边计算长度/铝板长边计算长度:0.750查表可得挠度系数μ：a/b=0.75时：a/b=0.8时：a/b=0.750时：铝板的刚度D ：0.09380.00340计算挠度d f ≤b/100=0.8900.003400.003130.09380.0883=20000*4^3/(12*(1-0.25^2))=113777.8面板在水平载荷作用下的挠度校核：=0.0034*2.24*10^-3*500^4*0.89/113777.8=3.73mm≤6.67mm铝板挠度满足要求！三、加劲肋计算1、基本参数加劲肋受力宽度W：666.7mm加劲肋计算跨度L：500.0mm加劲肋材料选用：铝型材6063-T5弹性模量E---------------------------70000N/mm2抗拉压强度设计值f t------------------85.5N/mm2抗剪强度设计值f v--------------------49.6N/mm2局部承压强度设计值f c----------------120.0N/mm2加劲肋允许挠度[f]--------------------- 2.78mm 2、力学模型及载荷分布加劲肋水平方向线荷载标准值q H1K： 1.50KN/m q H1K=q HK L=2.24*666.7/1000=1.50KN/m加劲肋水平方向线荷载设计值q H1： 2.09KN/m q H1=q H L=3.14*666.7/1000=2.09KN/m3、内力计算及截面验算计算跨度内截面最大弯矩M max：0.065KN-m=2.09*0.5*10^2/8=0.065KN-m加劲肋截面参数：沿主轴方向抵抗矩W X ：mm 3沿次轴方向惯性矩I Y ：mm 4次轴方向最大坐标X max ：mm 沿次轴方向抵抗矩W Y ：mm 3塑性发展系数γ：加劲肋计算截面正应力：=0.065*10^6/(1.05*4064.6)=15.31N/mm 2≤85.5N/mm 2加劲肋选用满足强度要求！加劲肋挠度校核：计算处加劲肋最大挠度f max ：0.214mm=5*1.5*500*10^4/(384*70000*81291)=0.214mm≤2.78mm加劲肋选用满足挠度要求！一、基本参数横梁计算跨度L：2000mm 横梁上部板片高度h 1：1500mm 横梁下部板片高度h 2：900mm 横梁材料选用：铝型材6063-T5弹性模量E---------------------------70000N/mm 2抗拉强度设计值f t --------------------85.5N/mm 2抗剪强度设计值f v --------------------49.6N/mm 2局部承压强度设计值f c ----------------120N/mm 2横梁允许变形[f]---------------------11.11mm第三章、幕墙横梁校核2956.981291.020.04064.61.05=2.35KN/m横梁下部水平方向线荷载标准值q H2K： 1.01KN/m q H2K=q HK*b2=2.24*450/1000=1.01KN/m横梁下部水平方向线荷载设计值q H2： 1.41KN/m q H2=q H*b2=3.14*450/1000=1.41KN/m横梁竖直方向线荷载标准值q GK：0.30KN/m q GK=G AK*h1=0.2*1500*10^-3=0.30KN/m横梁竖直方向线荷载设计值q G：0.36KN/m q G=G A*h1=0.24*1500*10^-3=0.36KN/m三、内力计算及截面验算参数a1、a2的取值：a1----------------------------------750mma2----------------------------------450mm横梁主轴方向最大弯矩M H1：=2.35*2^2*(3-4×0.75^2/2^2)/24=0.956KN-m横梁主轴方向最大弯矩M H2：=1.41*2^2*(3-4×0.45^2/2^2)/24=0.658KN-m横梁次轴方向最大弯矩M V1：=0.36*2^2/8=0.180KN-m沿主轴方向惯性矩I Y ：mm 4主轴方向最大坐标X max ：mm 沿主轴方向抵抗矩W Y ：mm 3沿次轴方向惯性矩I X ：mm 4次轴方向最大坐标Y max ：mm 沿次轴方向抵抗矩W X ：mm3塑性发展系数γ： 1.05横梁计算截面正应力：=[0.956/(1.05*12910.2)+0.658/(1.05*12910.2)+0.18/(1.05*7513.6)]*10^6=141.89N/mm 2e！横梁选用不满足强度要求！横梁计算截面挠度：a、横梁主轴方向最大挠度f H1：12910.229190238.97513.643055533.4=1.68*2000^4*(25/8-5*750^2/2000^2+2*750^4/2000^4)/(240*70000*430555)=9.16mmb、横梁主轴方向最大挠度f H2：=1.01*2000^4*(25/8-5*450^2/2000^2+2*450^4/2000^4)/(240*70000*430555)=6.43mmc、横梁次轴方向最大挠度f V1：=5*0.3*2000^4/(384*70000*291902)=3.06mm横梁最大变形f max：=[(9.16+6.43)^2+3.06^2)]^0.5=15.89mmFailure！横梁选用不满足挠度要求！第四章、幕墙立柱校核一、基本参数立柱受力宽度W：2000mm计算位置处标准层高H：3000mm立柱最大计算跨度L：3000mm立柱材料选用：铝型材6063-T6弹性模量E---------------------------70000N/mm2抗拉压强度设计值f t------------------140.0N/mm2抗剪强度设计值f v--------------------81.2N/mm2局部承压强度设计值f c----------------161.0N/mm2立柱允许变形[f]---------------------16.67mm二、力学模型及载荷分布立柱高度方向水平荷载标准值q H1K： 4.49KN/mq H1K=q HK L=2.24*2000/1000=4.49KN/m立柱高度方向水平荷载标准值q H1： 6.27KN/mq H1=q H L=3.14*2000/1000=6.27KN/m立柱竖直方向集中荷载标准值N1K： 1.20KNN1K=G AK*L*H=0.2*2000*10^-3*3000*10^-3=1.20KN立柱竖直方向集中荷载设计值N 1：1.44KNN 1=G A *L*H=0.24*2000*10^-3*3000*10^-3=1.44KN三、内力计算及截面验算计算跨度内截面最大弯矩M max ：0.00KN-m 计算跨度内截面最大挠度f max ：0.00mm 支座处最大水平反力R max ：0.00KN沿主轴方向惯性矩I X ：mm 4主轴方向最大坐标Y max ：mm 沿主轴方向抵抗矩W X ：mm 3沿次轴方向惯性矩I Y ：mm 4次轴方向最大坐标X max ：mm 沿次轴方向抵抗矩W Y ：mm 3塑性发展系数γ： 1.05立柱计算截面正应力：=1.44*10^3/1309.3+0*10^6/(1.05*41079.9)=1.10N/mm 2立柱选用满足强度要求！挠度校核：计算处立柱最大挠度f max ：0.00mm 立柱允许变形[f]：16.67mm立柱选用满足挠度要求！一、横梁与立柱的连接连接示意图如下：第五章、主要部位连接校核32.526306.4854958261062763.641079.9=2.35*(2-0.75)/2+1.41*(2-0.45)/2=2.56KN横梁端部垂直支反力N V ：0.36KNN V =P 1=0.36KN横梁端部所受合剪力V：2.59KN=(2.56^2+0.36^2)^0.5=2.59KN1、螺栓抗剪验算：连接处基本参数如下：螺栓选用：--------------------------M5A2-50不锈钢螺栓螺栓数量n：-------------------------2个螺栓有效直径d e ：-------------------- 4.249mm 抗拉强度设计值f t b ：-----------------230N/mm 2抗剪强度设计值f t b ：-----------------175N/mm 2单个螺栓抗拉强度允许值[f t ]：-------- 3.26KN 单个螺栓抗剪强度允许值[f V ]：-------- 2.48KN由图示可知，单个螺栓所承受的剪力为：1.29KNN V =V /n =2.59/2=1.29KN螺栓选用满足抗剪要求！2、角铝局部承压验算：局部承压强度设计值f c ----------------120.0N/mm 2连接处角铝承压壁厚t：---------------2mm 角铝开孔直径d：---------------------5mm角铝允许承压值N C ： 2.40KNN C =n*d*t*f c=2*5*2*120*10^-32V2H N N V +==2.40KNFailure！N H =R max =0.00KN垂直反力N V ：1.44KNN V =N 1=1.44KN 合剪力V：1.44KN=(0^2+1.44^2)^0.5=1.44KN1、螺栓抗剪验算：连接处基本参数如下：螺栓选用：--------------------------M12Q235镀锌螺栓螺栓数量n：-------------------------2个螺栓有效直径d e ：--------------------10.358mm 抗拉强度设计值f t b ：-----------------170N/mm 2抗剪强度设计值f t b ：-----------------140N/mm 2单个螺栓抗拉强度允许值[N t ]：--------14.33KN 单个螺栓抗剪强度允许值[N V ]：--------11.80KN 单个螺栓的受剪面数n 1----------------1个由图示可知，螺栓单面所承受的剪力为：0.72KNN V =V /(n*n 1)=1.44/(2*1)=0.72KN螺栓选用满足抗剪要求！2、立柱局部承压验算：局部承压强度设计值f c ：--------------161.0N/mm 2连接处立柱承压壁厚t：--------------- 3.5mm 立柱开孔直径d：---------------------12mm立柱允许承压值N C ：13.52KN2V2H N N V +=N C=n*n1*d*t*f c=2*1*12*3.5*161*10^-3=13.52KN立柱壁厚选用满足局部承压要求！垂直剪力N V1：0.72KNN V1=N1/2=1.44/2=0.72KN水平拉力N H1：0.00KNN H1=R max/2=0/2=0.00KN垂直作用力的M在端部产生的水平拉力N H2： 1.30KNN H2=N V1*d1/d2=0.72*90/50=1.30KN1、螺栓抗剪验算：连接处基本参数如下：螺栓选用：--------------------------M12Q235镀锌螺栓螺栓数量n：-------------------------1个螺栓有效直径d e：--------------------10.358mm抗拉强度设计值f t b：-----------------170N/mm2抗剪强度设计值f t b：-----------------140N/mm2单个螺栓抗拉强度允许值[N t]：--------14.33KN单个螺栓抗剪强度允许值[N V]：--------11.80KN单个螺栓的受剪面数n1----------------1个由图示可知，螺栓单面所承受的剪力为：0.72KNN V=N V1/(n*n1)=0.72/(1*1)=0.72KN螺栓选用满足抗剪要求！2、螺栓抗拉验算：端部螺栓承受水平总拉力N：1.30KNN H =N H1+N H2=0+1.3=1.30KN螺栓选用满足抗拉要求！一、锚筋直径确定1、锚筋选用级别：---------------------------HPB235锚筋抗拉强度设计值f y ：--------------------210N/mm 2锚筋直径选用d：--------------------------10mm 锚筋选取根数n：--------------------------4根锚筋布置层数n 1：-------------------------2层锚筋层数影响系数αr ：---------------------1主体混凝土强度等级：---------------------C30混凝土轴心抗压强度设计值f c ：-------------14.3N/mm 2混凝土轴心抗拉强度设计值f t ：------------- 1.43N/mm 2锚板厚度选用t：--------------------------10mm 锚筋中心线之间的距离Z：------------------140mm 锚筋受剪承载力系数αV ：0.700=(4.0-0.08*10)*(14.3/210)^0.5=0.700锚板弯曲变形折减系数αb ：0.850=0.6+0.25*10/10=0.8502、锚筋验算：水平拉力N：0.00KN第六章、预埋件计算yC V f f )d 08.00.4(-=αdt 25.06.0b +=α垂直剪力V： 1.44KN 支座处弯矩M：0.00KN-m如图示，埋件受拉弯剪共同作用，计算公式如下：=1.44*1000/(1*0.7*210)+0*1000/(0.8*0.85*210)+0*10^6/(1.3*1*0.85*210*140)=9.80mm 2=0*1000/(0.8*0.85*210)+0*10^6/(0.4*1*0.85*210*140)=0.00mm 2取上述二者的大值A S0：9.80mm 2锚筋实际选用A S ：314.16mm 2A S =n πd 2/4=4*3.14*10^2/4=314.16mm 2锚筋直径及数量选用满足要求！二、锚筋长度确定锚筋实际长度选用l a ：180mm 1、充分利用锚筋的抗拉强度时l a1：235.0mml a1=αf y d/f t=0.16*210*10/1.43=235.0mm2、未充分利用锚筋的抗拉强度时l a2：150mml a2=15d =150mm 锚筋抗拉强度设计值f t ：f t =N/A 0=0*10^3*4/(3.142*10^2)=0.00N/mm 2＜f y可知， 锚筋抗拉强度未被充分利用！理论长度取：150mm综上， 锚筋长度选用满足规范要求！Zf 3.1Mf 8.0N f V A Y b r Y b Y V r 1S αα+α+αα=Zf 4.0Mf 8.0N A Y b r Y b 2S αα+α=。
