挂档旋钮拆卸方法挂档旋钮是汽车中控台上不可或缺的一个组件，它用于控制汽车的变速器，是汽车驾驶的关键部分之一。
有时候，我们需要拆卸挂档旋钮进行维修或更换。
在本文中，我们将介绍挂档旋钮的拆卸方法和注意事项。
材料准备在拆卸挂档旋钮之前，需要准备以下材料：1. 螺丝刀套装：用于拆卸螺丝。
2. 夹子：用于夹住旋钮杆。
3. 平板螺丝刀：用于拆卸面板。
4. 维修手套：保护双手，防止受伤。
拆卸步骤1. 断开电源：首先，我们需要断开汽车的电源，以避免触发任何电气系统。
2. 卸下面板：使用平板螺丝刀，谨慎地从面板四周的螺丝孔中拧出螺丝。
确保轻轻将面板从中控台上取下，以免损坏面板或其他部件。
3. 夹紧旋钮杆：夹紧旋钮杆，以便在拆卸过程中更容易操作。
使用夹子轻轻夹住旋钮杆，保持稳固。
4. 拆卸旋钮螺丝：使用螺丝刀套装，找到旋钮底部的螺丝。
旋钮底部通常有一个小的开口，螺丝位于其中。
仔细取下旋钮螺丝，确保不会损坏旋钮或螺丝。
5. 拆卸挂档旋钮：一旦螺丝被取下，挂档旋钮就可以从旋钮杆上轻松取下。
轻轻地拉动挂档旋钮，确保不会施加太大的力量。
如果旋钮粘得很紧，可以尝试用轻轻摇动的方式松动它。
6. 清洁和维修：一旦挂档旋钮被取下，可以清洁它并进行必要的维修。
使用清洁剂和软布擦拭挂档旋钮，确保它干净整洁。
在需要的情况下，可以更换旋钮或维修内部部件。
7. 安装新旋钮：如果需要更换挂档旋钮，将新的旋钮轻轻地滑回旋钮杆上。
确保旋钮轴与旋钮孔对齐，并轻轻旋转旋钮，直到它完全安装到位。
8. 安装挂档旋钮：在旋钮安装到位后，用螺丝刀轻轻拧紧螺丝。
确保螺丝完全固定旋钮，但不要过度拧紧，以免损坏旋钮或螺丝。
9. 安装面板：在挂档旋钮安装完成后，轻轻地将面板放回中控台上的位置。
确保螺丝能够准确地对齐螺丝孔，并使用平板螺丝刀将螺丝轻轻拧紧。
10. 连接电源：最后，连接汽车的电源，并进行功能测试。
确保挂档旋钮正常工作，变速器能够顺利切换挡位。
注意事项在拆卸和安装挂档旋钮时，请务必注意以下事项：1. 始终戴上维修手套，以保护双手免受任何潜在的损伤。
一、实训目的1. 理解手动变速器的结构、工作原理及各部件之间的装配关系。
2. 掌握手动变速器的拆装步骤和操作方法。
3. 培养动手能力和团队协作精神。
4. 了解手动变速器在汽车传动系统中的作用。
二、实训器材1. 手动变速器一台2. 拆装工具一套3. 清洗设备一套4. 量具一套三、实训步骤1. 拆卸过程（1）观察变速器外观，了解其结构组成和安装位置。
（2）将变速器与发动机连接部分进行分离，包括离合器、传动轴等。
（3）拆下变速器后盖，取出调整垫片和密封圈。
（4）拆卸换挡机构，包括换挡杆、拨叉、拨块等。
（5）拆卸齿轮机构，包括齿轮、轴、同步器等。
（6）拆卸轴承和支撑机构。
2. 清洗过程（1）使用清洗设备对变速器内部进行清洗，确保无油污、灰尘等杂质。
（2）对拆下的部件进行清洗，确保各部件表面无油污、锈蚀等。
3. 装配过程（1）按照拆卸的逆顺序进行装配，确保各部件安装到位。
（2）检查各部件之间的间隙，确保符合技术要求。
（3）安装换挡机构，调整换挡杆位置，确保换挡顺畅。
（4）安装齿轮机构，确保齿轮啮合正确。
（5）安装轴承和支撑机构。
（6）安装变速器后盖，确保密封良好。
4. 检查与调试（1）检查变速器外观，确保无损坏、变形等。
（2）检查各部件装配是否到位，确保符合技术要求。
（3）进行手动变速器空载试验，检查换挡是否顺畅、有无异响等。
四、实训总结1. 通过本次实训，我对手动变速器的结构、工作原理及拆装步骤有了更深入的了解。
2. 在拆装过程中，我掌握了手动变速器的拆装技巧，提高了自己的动手能力。
3. 通过团队合作，我们顺利完成了实训任务，培养了团队协作精神。
4. 本次实训使我认识到，手动变速器在汽车传动系统中起着至关重要的作用，掌握其拆装和维护技术对于汽车维修人员来说至关重要。
5. 在今后的学习和工作中，我将不断积累经验，提高自己的技能水平，为汽车维修事业贡献自己的力量。
五、存在问题及改进措施1. 在拆装过程中，部分部件拆卸困难，需要借助专用工具。
汽车手动变速器拆装与调整一、实训目标1.掌握手动变速器的功用、构造。
2.掌握手动变速器拆装顺序及要领。
3.了解自锁、互锁、倒挡锁止装置的构造及工作原理。
4.熟悉变速器的变速传动机构的结构及其装配关系。
5.掌握变速器的换档操纵机构的结构与工作原理。
6.熟悉同步器的结构及工作过程。
7.掌握各档位的动力传递路线。
二、实训设备及工、量具1.桑塔纳2000轿车一辆、三轴式手动变速器总成1个、二轴手动变速器1个2.手动变速器拆装作业台3台。
3.常用工具与量具各3套，轴承拉拔器专用工具1套。
三、实训安排1.每班分成6～8组，每组7～8人，每次安排3个组进行实训。
本次实训安排两位实训老师负责，一个老师带领1个组从桑塔纳整车拆卸变速器，另一个老师带领2个组分别拆卸三轴和二轴手动变速器。
由实训指导老师先给学生复习手动变速器的结构及工作原理，再由实训指导老师示范手动变速器的拆装步骤及操作工艺，然后让学生在老师的指导下亲自拆装手动变速器总成并对其进行检查与调整。
最后完成实训报告，由组长收齐交予实训指导老师。
2.本次总的实训时间约4学时，各组采用交叉轮换方式进行，实训前学生需自学《实训手册》及教材。
四、实训注意事项1.安全注意事项（1）佩带劳保用品，注意人身和机件的安全，不了解具体操作要领时，先了解后再操作。
（2）未经许可，不准扳动机件和乱动电控系统各元件，实训期间禁止打闹。
（3）注意防火，实训室严禁吸烟及未经允许擅自动明火。
（4）认真接受实训前的安全知识教育。
（5）各小组人员在操作时必须在专业老师的监督下进行。
2.操作注意事项：(1)清洁装配前必须对零件进行认真的清洗，除去污物、毛刺、铁屑等。
尤其要注意齿轮润滑油孔的畅通。
(2)预润滑装配轴承时，应涂质量优良的润滑油进行预润滑。
总成修理时，应更换所有的滚针轴承。
(3) 文明操作对零件的工作表面不能用硬金属直接锤击，避免齿轮轮齿出现运转噪声。
(4) 记号注意同步器锁环或锥环的装配位置。
两轴式手动变速器操纵机构“三根轴”的正确拆装与检修徐同华（盐城工业职业技术学院江苏盐城 224005）摘要：变速器操纵机构用来改变变速器齿轮的搭配实现换档的机构。
在驾驶员操作下，变速器操纵机构能迅速、准确、可靠地摘下、挂入某个档位或退到空档。
两轴式手动变速器操纵机构“三根轴”的正确拆装是手动变速器能否正确拆装的关键工序，通过本文介绍，力图使手动变速器的拆装更合理、更科学。
关键词：手动变速器；三根轴；拆装1、什么是“三根轴”所谓的“三根轴”是指手动变速器操纵机构上面的三根拨叉轴（如图1），以桑塔纳手动变速器为例，即一二档拨叉轴、三四档拨叉轴、倒档拨叉轴（或倒档五档拨叉轴）。

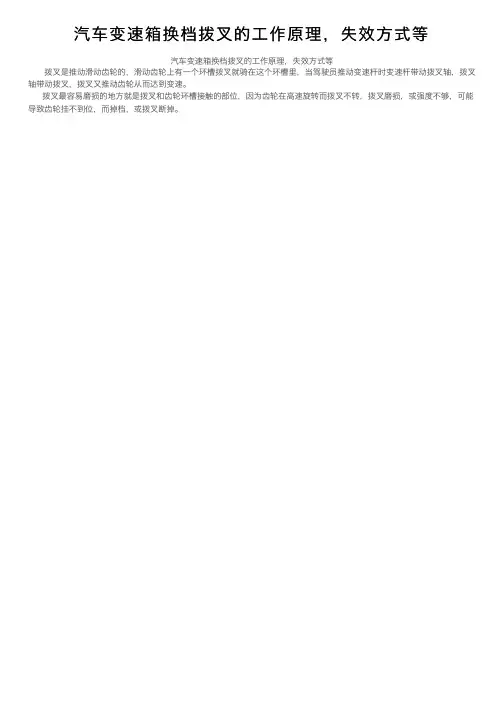

拨叉轴的与换挡拨叉和换挡杆相连，驾驶员操纵换挡杆通过拨叉轴拨叉，从而使结合套到达相应位置。
完成换挡操作。
图1 桑塔纳轿车三根轴总成2、“三根轴”的作用拨叉轴（如图2）的两端分别连接换挡杆和换挡拨叉，是完成换挡操作的重要组成部件。
当驾驶员操纵换挡杆时，驾驶员要用力推变速杆，拨叉轴上的V形槽克服图2 桑塔纳轿车三根轴零件图自锁钢球的顶力，挤出自锁钢球，使拨叉轴移动。
当拨叉轴移动到自锁钢球接触到下一个V形槽时，在自锁弹簧作用下，自锁钢球自动被压入V形槽，这时给变速杆一个冲击，使驾驶员感觉到挂上挡了，驾驶员松开变速杆。
换挡完成后，自锁钢球刚好被自锁弹簧压人拨叉轴的定位槽中，完成定位作用，使齿圈或齿轮全齿宽啮合。
同时，如果没有较大的轴向力推动，拨叉轴在自锁钢球顶力下保持在原来的位置，不会自行脱挡。
3、拨叉轴弯曲变形如何修复如果拨叉轴弯曲变形的圆跳动超过0.2mm就应该矫正。
拨叉轴弯曲变形(如图3）的检查和矫正方法与变速器轴相同：将轴用顶尖支撑起来(或者用V形铁将两端的轴颈支起来)，360°地转动轴，在轴中部的光滑圆柱表面上用千分表测定它的跳动，跳动值的一半就是轴的弯曲度。
弯曲度超过0.05mm就应该校正。
校正时，将轴两端的轴颈用V形铁支起来，用油压机压弯曲轴中间的凸起部位，直至弯曲度在要求范围之内。
一、实训目的本次变速器拆装技术实训旨在使学生掌握汽车变速器的基本结构、工作原理以及拆装方法，提高学生的实际操作技能和动手能力，同时培养学生的团队协作精神。
二、实训内容1. 变速器基本结构及工作原理（1）变速器基本结构：变速器主要由齿轮机构、操纵机构、同步器、离合器、壳体等部分组成。
（2）变速器工作原理：通过改变齿轮的齿数比例，实现发动机与驱动轮之间转速和转矩的匹配，从而实现汽车的加速、减速、倒车等功能。
2. 变速器拆装方法（1）拆装工具：扳手、螺丝刀、拉力器、锤子、钳子等。
（2）拆装步骤：① 拆卸变速器壳体：先拆下壳体上的固定螺栓，然后使用锤子轻轻敲击壳体，使其与内部零件分离。
② 拆卸齿轮机构：依次拆下齿轮、轴承、同步器等零件。
③ 拆卸操纵机构：拆卸换挡杆、换挡拨叉、同步器等零件。
④ 拆卸离合器：拆卸离合器总成，包括离合器压盘、离合器片、分离轴承等。
⑤ 拆卸壳体：拆卸壳体上的密封圈、垫片等。
三、实训过程1. 实训准备（1）分组：将学生分成若干小组，每组5-6人。
（2）工具准备：准备好拆装工具，包括扳手、螺丝刀、拉力器、锤子、钳子等。
（3）资料准备：准备变速器拆装的相关资料，如结构图、拆装步骤等。
2. 实训实施（1）讲解：教师对变速器拆装的相关知识进行讲解，包括结构、工作原理、拆装步骤等。
（2）操作：学生按照拆装步骤，在教师的指导下进行拆装操作。
（3）讨论：在拆装过程中，学生之间相互交流，解决遇到的问题。
（4）总结：实训结束后，教师对学生的操作进行点评，总结经验教训。
四、实训成果1. 学生掌握了变速器的基本结构、工作原理以及拆装方法。
2. 学生的实际操作技能和动手能力得到提高。
3. 学生的团队协作精神得到培养。
五、实训体会1. 变速器拆装技术实训使学生深入了解了汽车变速器的工作原理和结构，提高了学生的实际操作能力。
2. 在实训过程中，学生通过团队合作，共同解决问题，培养了团队协作精神。
3. 实训使学生对汽车维修行业有了更深刻的认识，为今后从事汽车维修工作打下了基础。
