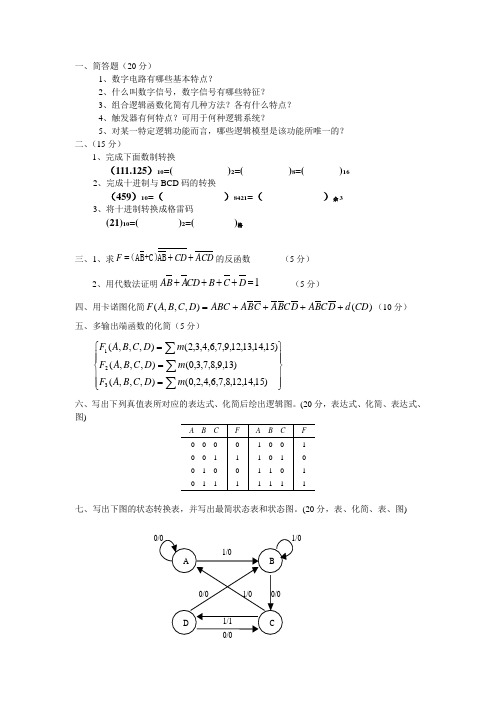

数电第一章测试题1

一、简答题（20分）
1、数字电路有哪些基本特点？
2、什么叫数字信号，数字信号有哪些特征？
3、组合逻辑函数化简有几种方法？各有什么特点？
4、触发器有何特点？可用于何种逻辑系统？
5、对某一特定逻辑功能而言，哪些逻辑模型是该功能所唯一的？
二、（15分）
1、完成下面数制转换
（111.125）10=( )2=( )8=( )16
2、完成十进制与BCD 码的转换
（459）10=（ ）8421=（ ）余3
3、将十进制转换成格雷码
(21)10=( )2=( )格
三、1、求F CD ACD =++（AB+C ）AB 的反函数 （5分）
2、用代数法证明1AB ACD B C D ++++= （5分） 四、用卡诺图化简)(),,,(CD d D C B A D C B A C B A ABC D C B A F ++++=（10分）
五、多输出端函数的化简（5分）
⎪⎪⎭
⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧===∑∑∑)15,14,12,8,7,6,4,2,0(),,,()13,9,8,7,3,0(),,,()15,14,13,12,9,7,6,4,3,2(),,,(321m D C B A F m D C B A F m D C B A F 六、写出下列真值表所对应的表达式、化简后绘出逻辑图。

(20分，表达式、化简、表达式、图)
七、写出下图的状态转换表，并写出最简状态表和状态图。

(20分，表、化简、表、图)。

绪论单元测试1.保密性好是数字电子技术的特点A:对B:错答案:A2.数电的抗干扰能力弱A:错B:对答案:A第一章测试1.一位十六进制数的最大数是几？A:15B:2C:9D:7答案:A2.一位二进制有几个数？A:0B:2C:16D:1答案:B3.一位二进制有几个数？A:1B:4C:8D:2答案:B4.8位二进制，一共可以表示多少个数？A:64B:256C:8D:16答案:B5.以下各个物理量是数字信号的是：A:用0和1 表示的高低电平B:电压C:电阻阻值D:电流答案:A6.某班共有30位同学，现在要给每位同学分配一组二进制代码。

请问最少需要多少位的二进制代码？A:10B:3C:16D:5答案:D7.学生的学号是码制，代表不同的学生。

A:错B:对答案:B8.余3 码是一种BCD码A:对B:错答案:A9.二进制数运算中，补码的作用是将减法运算变为加法运算。

A:对B:错答案:A10.ASCII码是一组7位二进制代码，用来表示数字、字母、各种符号和控制码等。

A:对B:错答案:A第二章测试1.逻辑代数中一共有多少种逻辑运算？A:8B:3C:5D:6答案:A2.逻辑函数的常用表示方法有A:逻辑电路图B:卡诺图C:真值表D:逻辑表达式答案:ABCD3.逻辑函数的最小项之和形式是什么样的表达式？A:与或非表达式B:与非-与非表达式C:与或表达式D: 或与表达式答案:C4.卡诺图主要用于化简多少个变量的逻辑表达式？A:3变量或4变量B:大于5变量C:5变量D:2变量答案:A5.与或表达式的最简标准是：A:项数最少，且每项中的因字数最少B:项数最少C:每项中的因字数最少D:逻辑运算种类最少答案:A6.任何一个逻辑函数都可以化成最小项之和的形式。

A:对B:错答案:A7.用卡诺图化简逻辑函数，可以一步得出最简结果。

A:错B:对答案:B8.化简多输出逻辑函数时，寻找并合理地利用共用项，有时可以得到更简单的化简结果。

A:对B:错答案:A9.逻辑函数中的无关项是指：在实际中不可能出现的项，或者无论取0还是取1对逻辑函数值没有影响的项。

数电习题解答(1,2章)第一章数制与码制(教材p17)题1.2 将下列二进制整数转换为等值的十进制数。

(3)(10010111)2=1×27+1×24+1×22+1×21+1×20=151题1.4 将下列二进制数转换为等值的十进制数。

(2)(110.101)2=1×22+1×21+1×2-1+1×2-3=6.625题1.4 将下列二进制数转换为等值的八进制数和十六进制数。

(3)(101100.110011)2=(54.63)8, (101100.110011)2=()16题1.6 将下列十六进制数转换为等值的二进制数。

(2)(3D.BE)16=(111101.10111110)2题1.8将下列十进制数转换为等值的二进制数和十六进制数。

要求二进制数保留小数点以后8位有效数字。

(2) (0.251)10≈(0.01000000)2=(0.40)16题1.9将下列十进制数转换为等值的二进制数和十六进制数。

要求二进制数保留小数点以后4位有效数字。

(1) (25.7)10≈(11001.1011)2=(19.B)16题1.10 写出下列二进制数的原码、反码和补码。

(2) (+00110)2(+00110)原=000110, (+00110)反=000110, (+00110)补=000110.(3) (-1101)2(-1101)原=11101, (-1101)反=10010, (-1101)补=10011.题1.11 写出下列带符号位二进制数(最高位为符号位)的反码和补码。

(2) (001010)2(3) (111011)2(001010)2反码: 001010 , (001010)2补码: 001010(111011)2反码:100100, (111011)2补码:100101题1.12 用8位的二进制数补码表示下列十进制数。

第一章 逻辑代数基础 例题1.与(10000111)BCD 相等的十进制数是87， 二进制数是1010111 十六进制数是57，2.AB+CD=0（约束项）求 的最简与或表达式。

解：D C A C B A Z +=，见图1-1， 得3.若F(A,B,C,D)=∑m(0,1,2,3,4,7,15）的函数可化简为： 则可能存在的约束项为（ 3 ）。

见图1-21．逻辑函数式Y A B C D =++（）的反演式为 D C B A + 2. 在下列不同进制的数中，数值最大的数是（ D ）1051A.（） .101010B 2（） 163E C.（） D.（01011001）8421BCD 码 3、用卡诺图化简下式为最简与或式。

D C B A ++ Y(A,B,C,D)= ∑m(0,2,4,5,6,8,9)+ ∑d(10,11,12,13,14,15) 4.已知F ABC CD =+选出下列可以肯定使F=0的情况（ D )A. A=0，BC=1B. B=C=1C. D=0，C=1D. BC=1，D=1 5、是8421BCD 码的是（ B ）。

A 、1010 B C 、1100 D 、11016、欲对全班43个学生以二进制代码编码表示，最少需要二进制码的位数是（ B ）。

A 、5B 、6C 、8D 、437、逻辑函数F(A,B,C) = AB+B C+C A 的最小项标准式为（ D ）。

A 、F(A,B,C)=∑m(0,2,4)B 、F(A,B,C)=∑m(1,5,6,7)C 、F(A,B,C)=∑m (0,2,3,4)D 、F(A,B,C)=∑m(3,4,6,7)Z A BC A B AC D =++Z Z AC AC =+()B C D C D ++1..2..3..4..AC A DA C AB A D A B A B B C++++8、用代数法化简下式为最简与或式。

A+CC B BC C B A BCD A A F ++++=判断题1.若两个函数具有不同的真值表，则两个逻辑函数必然不相等。

《数字电路》第一章测试题班级： 姓名： 学号 ： 成绩：一、填空题（每空1分，共30分）1. 模拟信号与数字信号的区别是：模拟信号的时间是 的，数值是 的；数字信号 的时间是 的，数值是 的。

2. 一般地，数字信号的高电平用逻辑 表示，低电平用逻辑 表示。

3. 常见的脉冲波形有 、 、 。

4. 脉冲波形的上升时间和下降时间的单位是 。

某矩形波的周期T = 0.05s ，那么它的频 率是 。

某矩形波的周期T = 0.02s ，脉宽t w = 0.005s ，那么它的占空比D = 。

5. 逻辑电路是输入和输出有 关系的多输入 输出的 电路。

6．二进制数只有 和 两个数码，其计数的基数是 。

7. (10110010)2=( )10=( )16。

(39)10=（ 2=( )16。

(25)10=（ ）8421BCD 。

(0111 1000)8421BCD =（ ）10。

8. 连续异或1985个1的结果是 。

9. 某16个输入信号的编码器，至少有 位二进制输出信号。

10. 写出A+AB 的最简表达式： 。

写出A+A C 的最简表达式： 。

11. 把某一信息转换为特定二进制代码的过程称为 ，能实现这一功能的电路叫做 。

二、单项选择题（每小题2分，共30分）1. 已知逻辑表达式F AB AC BC =++ , 与它功能相等的函数表达式为( ) A. F AB = B. F AB C =+ C. F AB AC =+ D. F AB BC =+2. 与逻辑函数D C B A F +++= 功能相等的表达式为( )A ． D CB A F +++=B ． DC B A F +++=C ．D C B A =F D ．D +C +B A F= 3．对于图2所示的波形,其反映的逻辑关系是( )A．与 B．异或 C．同或 D．无法判断图24. 逻辑电路的信号有两种状态：一种是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示．关于“1”和“0”下列说法正确的是( )A．“1”表示电压为1伏，“0”表示电压为0伏B．“1”表示电压为大于或等于1伏，“0”表示电压一定为0伏C．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连5. 走廊里有一盏灯，在走廊的两端各有一个开关，我们希望无论哪一个开关接通都能使电灯点亮，那么设计的电路应为( )A．“或”门电路B．“与”门电路C．“非”门电路 D．以上答案均可6．将发光二极管制成条状，再按一定的方式连接成"8"即构成（）A. LED数码管B. 荧光显示器C. 液晶显示器D. LED屏7. 如图3是一个三输入端复合门电路，当C端输入“1”，且要求输出端Y输出的也为“1”，则A、B端输入的是( )图3A．0和0 B．0和1 C．1和0 D．1和18. 在如图4所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为( )图4A．1和0 B．0和1C．1和1 D．0和09. 请根据下面所列的真值表，从四幅图中选出与之相对应的一个门电路( )输入输出A B Y00101110111010. 下面属于基本逻辑门电路的是（）A. 与非门B. 或非门C. 异或门D. 以上都不是11．与模拟电路相比，下面不是数字电路主要的优点的是（）A.容易设计B.输出功率大C.便于集成化D.抗干扰能力强12. 下列关于组合逻辑电路的描述正确的是（）A、电路中含记忆单元。

数字电子技术题目第一章第一章数字逻辑概论一．填空题 1.（.1001）2=（）8＝（）16。

2.（1）2=（）8＝（）16。

3.（01110.1）2=（）8＝（）16。

4.（101）2=（）8＝（）16。

5.（10010.1）2=( )8=( ) 16。

6.已知十进制数“230”, 则将其转换为十六进制数为；BCD码“100110000”表示的十进制数为。

7.某编码器对26个英文字母进行编码，需要采用位二进制输出。

8.某编码器对一年12个月进行编码，需要采用位二进制输出。

9.将逻辑函数Y=AB’+ABC+AC 转换成与非—与非形式。

10.将逻辑函数Y=(A+B’)(A’+B)C+(BC)’ 转换成与非—与非形式。

11.四个变量逻辑函数共有个最小项，两个不同的最小项的乘积为，全部最小项之和为。

12.六个变量逻辑函数共有个最小项，两个不同最小项的乘积为，全部最小项之和为。

13.已知某函数F=((A+B’)(A’+C))’AC+BC，则其最简与或式为。

14.已知某函数F=ABC+(AC)’+(AB)’，则其最简与或式为。

15.已知函数，则其反函数为。

16.已知函数F=AC+BC’，则其反函数为。

17．数制转换：（010）2 =（）10 =（）8 =（）16。

18．数制转换：（35）10 =（）2 =（）8 =（）16。

19．数制转换：（251）8 =（）2 =（）16 =（）10。

20．数制转换：（4B）16 =（）2 =（）8 =（）10。

21．数制转换：（69）10 =（）2 =（）16 =（）8。

22．将二进制数转换为等值的八进制和十六进制数（10011001）2 =（）8 =（）16。

23．将二进制数转换为等值的八进制和十六进制数（1000.011001）2 =（）8 =（）16。

二．选择题 1.若输入变量A、B全为0时，输出函数F=0，则其输入与输出的关系是（）。

A.异或 B.同或 C.或非 D.与非 2.1997个“1”同或起来的结果为（）。

数电1-10章自测题及答案(2)第一章绪论一、填空题1、根据集成度的不同，数字集成电路分位以下四类：小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路。

2、二进制数是以2为基数的计数体制，十六体制数是以16为基数的计数体制。

3、二进制数只有0和1两个数码，其计数的基数是2，加法运算的进位规则为逢二进一。

4、十进制数转换为二进制数的方法是：整数部分用除2取余法，小数部分用乘2取整法，十进制数23.75对应的二进制数为10111.11。

5、二进制数转换为十进制数的方法是各位加权系数之和，二进制数10110011对应的十进制数为179。

6、用8421BCD码表示十进制时，则每位十进制数可用四位二进制代码表示，其位权值从高位到低位依次为8、4、2、1。

7、十进制数25的二进制数是11001，其对应的8421BCD码是00100101。

8、负数补码和反码的关系式是：补码=反码+1。

9、二进制数+1100101的原码为01100101，反码为01100101，补码为01100101。

-1100101的原码为11100101，反码为10011010，补码为10011011。

10、负数-35的二进制数是-100011，反码是1011100，补码是1011101。

二、判断题1、二进制数有0~9是个数码，进位关系为逢十进一。

（）2、格雷码为无权码，8421BCD码为有权码。

（√）3、一个n位的二进制数，最高位的权值是2^n+1。

（√）4、十进制数证书转换为二进制数的方法是采用“除2取余法”。

（√）5、二进制数转换为十进制数的方法是各位加权系之和。

（√）6、对于二进制数负数，补码和反码相同。

（）7、有时也将模拟电路称为逻辑电路。

（）8、对于二进制数正数，原码、反码和补码都相同。

（√）9、十进制数45的8421BCD码是101101。

（）10、余3BCD码是用3位二进制数表示一位十进制数。

（）三、选择题1、在二进制技术系统中，每个变量的取值为（A）A、0和1B、0~7C、0~10D、0~F2、二进制权值为（B）A、10的幂B、2的幂C、8的幂D、16的幂3、连续变化的量称为（B）A、数字量B、模拟量C、二进制量D、16进制量4、十进制数386的8421BCD码为（B）A、001101110110B、001110000110C、100010000110D、010*********5、在下列数中，不是余3BCD码的是（C）A、1011B、0111C、0010D、10016、十进制数的权值为（D）A、2的幂B、8的幂C、16的幂D、10的幂7、负二进制数的补码等于（D）A、原码B、反码C、原码加1D、反码加18、算术运算的基础是（A）A、加法运算B、减法运算C、乘法运算D、除法运算9、二进制数-1011的补码是（D）A、00100B、00101C、10100D、1010110、二进制数最高有效位（MSB）的含义是（A）A、最大权值B、最小权值C、主要有效位D、中间权值第二章逻辑代数基础一、填空题1、逻辑代数中三种最基本的逻辑运算是与运算、或运算、非运算。
