八年级科学下册第一章电与磁第1_3节测试卷

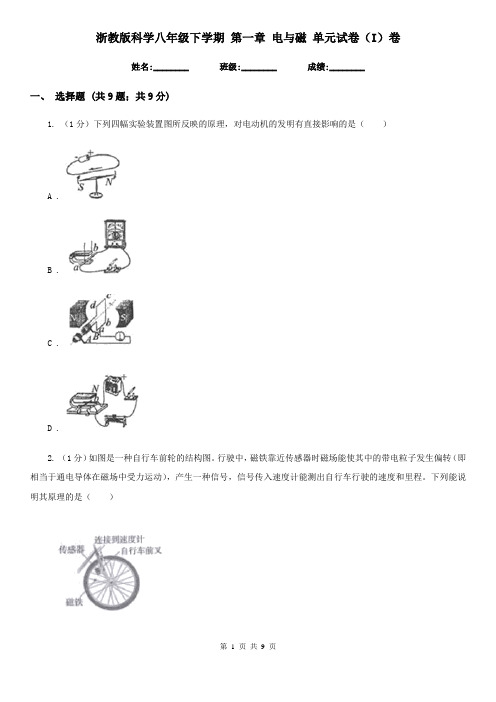

浙教版科学八年级下学期第一章电与磁单元试卷（I）卷姓名:________ 班级:________ 成绩:________一、选择题 (共9题；共9分)1. （1分）下列四幅实验装置图所反映的原理，对电动机的发明有直接影响的是（）A .B .C .D .2. （1分）如图是一种自行车前轮的结构图。

行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程。

下列能说明其原理的是（）A .B .C .D .3. （1分）如图所示是通电螺线管磁感线分布的情形，其中磁感线方向正确的是（）A .B .C .D .4. （1分）如图所示甲、乙两小磁针放在一根条形磁铁上下附近正中间位置处，丙、丁两小磁针放在该条形磁铁左右附近位置处，甲、乙、丙、丁四个小磁针静止时，甲、乙两小磁针的N、S极如图所示。

关于丙、丁两小磁针和条形磁铁a、b两端的极性，下列判断正确的是（）A . 该条形磁铁a端是S极，b端是N极B . 丙小磁针左端是S极，丁小磁针左端是N极C . 丙小磁针左端是N极，丁小磁针左端是N极D . 丙小磁针左端是S极，丁小磁针左端也是S极5. （1分）小明在科学拓展课上制作了一个简易喇叭（原理如图）。

接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动。

为改变纸盆振动幅度以调节喇叭响度下列方法不可行的是（）A . 改变磁铁的磁极B . 改变电流的大小C . 改变磁铁磁性强弱D . 改变线圈的匝数6. （1分）如图为汽车启动原理图，汽车启动时，需将钥匙插入钥匙孔并旋转(相当于接通电路)，下列有关说法错误的是（）A . 此时通电螺线管产生磁性B . 通电螺线管E端的磁极为南极C . 插入钥匙并旋转电动机不工作D . 通电螺线管两端电压与电动机两端电压不同7. （1分）如图所示，小磁针在纸面内能自由转动。

第1章电与磁检测题（时间：90分钟满分：100分）一、选择题（每题3分，共36分）1. 世界上第一个证实电与磁之间有联系的物理事实是（）A.磁化现象B.地磁场的发现C.奥斯特实验D.电磁感应现象2. 下列四幅图中，通电螺线管的极性标注正确的是（）3. (2015年湖北鄂州中考)如图2所示，闭合开关，先将导体错误!未找到引用源。

水平用力向右移动，导体错误!未找到引用源。

也随之运动起来。

下列说法正确的是( )A.实验装置中的甲装置产生的现象在生活中的应用是电动机B.实验装置中的乙装置的原理是电磁感应现象C.实验装置中的乙装置把机械能转化为电能D.如果回路均为超导材料制成，且导体错误!未找到引用源。

与错误!未找到引用源。

之间距离足够大，当回路中产生感应电流后，同时撤去两蹄形磁体，则回路中电流很长时间不消失4. 如图3所示，闭合开关S，当滑动变阻器的滑片错误!未找到引用源。

向左移动时，电磁铁（）A.错误!未找到引用源。

端是N极，磁性减弱B.错误!未找到引用源。

端是S极，磁性增强C.错误!未找到引用源。

端是S极，磁性减弱D.错误!未找到引用源。

端是N极，磁性增强5. 小明感觉自己的玩具电动车运动得太慢，总想提高电动机的转速，下面的做法不一定使电动机转速加快的是（）A.增大电源电压B.减少线圈匝数C.换用磁性更强的磁极D.提高电压和增强磁场6. (2015年南宁中考)在如图4所示的实验中，用来探究电磁铁磁性强弱与哪些因素有关的实验是( )图2 图3图17. (2015年辽宁大连中考)要改变直流电动机线圈转动的方向，可行的办法是( )A.改变电流的大小B.改变磁场的强弱C.只改变电流方向D.同时改变电流方向和磁场方向8. 电梯为居民出入带来很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图5所示，错误!未找到引用源。

为保护电阻，错误!未找到引用源。

为压敏电阻，其阻值随压力增大而减小。

下列说法正确的是（）A.电磁铁是根据电磁感应原理制成的B.工作时，电磁铁的上端为S极C.超载时，电磁铁的磁性减弱D.正常情况下（未超载时），K与B接触9. 小金设计了一个如图6所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水中构成化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。

浙教版科学八年级下册单元测试一第一章电与磁(1.1～1.3)检测卷一、选择题（每小题2分，共40分，每小题只有一个选项符合题意）1．下列物体不能产生磁场的是（）A．地球B．指南针C．木棒D．通电导体2．如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是（）A．甲小磁针左端是N极，乙小磁针左端也是N极B．甲小磁针左端是S极，乙小磁针左端是N极C．甲小磁针左端是S极，乙小磁针左端也是S极D．甲小磁针左端是N极，乙小磁针左端是S极3．关于磁体、磁场和磁感线，以下说法中正确的是（）A．铜、铁和铝都能够被磁体所吸引B．磁感线是磁场中真实存在的曲线C．磁体之间的相互作用都是通过磁场发生的D．科学中，把小磁针静止时S极所指的方向规定为该点磁场的方向4．地球是一个巨大的球体，下列图中有关地磁体的示意图正确的是（）A B C D5．使通电螺线管的南、北极位置互换的办法是（）A．改变电流方向B．线圈的匝数增加C．把电流强度减少D．把螺线管中铁芯抽出6．下列设备或电器中，其主要工作原理与电磁铁无关的是( )A B C D 7．用电磁继电器来操纵高电压、强电流的开、关，其主要作用是( ) A．节约用电B．操作简单C．保护用电器D．避免危险8．老师用小磁体吸在黑板上来固定挂图，说明黑板一定含有下列材料中的（）A．铁B．锌C．铝D．铜9．世界上第一个发现“电流周围存在磁场”的物理学家是（）A．牛顿B．安培C．奥斯特D．伏特10．下列说法中正确的是（）A．磁场和磁感线都是真实存在的B．在磁体的外部，磁感线都是从磁体的北极出发回到南极C．西方人最早发现地磁两极和地理两极并不重合D．扬声器、电磁继电器、电铃都应用了电磁铁11．如图所示，甲、乙为条形磁体，虚线是表示磁极间磁场分布情况的磁感线，开关S闭合后，图中A、B、C、D四个磁极依次是（）A．N、S、N、N B．S、N、S、S C．S、S、N、S D．N、N、S、N第11题图第12题图第13题图12．如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，闭合开关，当滑动变阻器滑片P向右移动时，条形磁铁仍保持静止，在此过程中，条形磁铁受到的摩擦力的方向和大小是( )A．方向向左，逐渐增大B．方向向右，逐渐增大C．方向向左，逐渐减小D．方向向右，逐渐减小13．如图所示，甲乙两线圈宽松地套在光滑的玻璃棒上，并可以自由滑动，当电路闭合时，两螺线管( )A．互相吸引距离变近B．互相排斥距离变远C．先向中间吸引，然后向两边排斥D．没有相互作用14．如图所示是研究电磁铁磁性的实验．闭合开关后，下列说法正确的是（）A．电磁铁的下端是N极B．电磁铁能吸引大头针是电磁感应现象C．将铁钉换成铜棒会使磁性增强D．滑片P向左移动，电磁铁吸引大头针的数目会增多15．要增强电磁铁的磁性，下列措施可行的是（）A．改变电流的方向B．增大通入的电流C．减小通入的电流D．减少电磁铁线圈匝数16．通电螺线管圈中的电流方向和螺线管周围磁感线的分布如图所示，其中正确的是（）A B C D17．如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体（下部N极）。

第一章《电与磁》综合测试卷一、选择题（每小题2分，共40分）1．关于电磁现象，下列说法不正确的是（）A．通电导体在磁场中一定受到磁场力B．发电机是根据电磁感应原理制造的C．电子定向移动时能产生磁场D．电磁继电器应用了电流的磁效应2．如图所示、在两个完全相同的磁体的不同磁极上吸着铁钉，如果让两个磁体相互靠近并接触，下列说法正确的是（）A．两铁钉没有相互作用B．两铁钉相互吸引，最后落下来C．两铁钉相互排斥，最后落下来D．无法判断3．通电螺线管圈中的电流方向和螺线管周围磁感线的分布如图所示，其中正确的是（）A．B．C．D．4．如图所示的四个实验中，能确定钢棒具有磁性的是（）A．①②B．③④C．①③D．②④5．下列做法中符合安全用电原则的是（）A．用湿手拔插头B．选择保险丝时应尽量选择粗的C．控制家用电器的开关应安装在火线上D．发现有人触电时，立即用手把人拉开6．如图所示，是条形磁体的磁场分布图，下列说法正确的是（）A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线7．关于磁场，下列说法中正确的是（）A．磁体周围的磁感线从磁体N极发出，回到磁体S极B．磁极间的相互作用不都是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．地磁场的N极在地理北极附近，S极在地理南极附近，与地球两极并不完全重合8．小明在学习电与磁的知识后，标出了如图所示四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（）A．B．C．D．9．同学在制作简易（直流）电动机的过程中，若要改变电动机的转动方向，可以（）A．将电源的正负极对调B．改变通电电流的大小C．换用磁性更强的磁铁D．增加电动机的线圈匝数10．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”不一定是出现了短路B．只有36V的电压对人体才安全C．当发现有人触电时，用手把触电的人移开D．工作的用电器越多，总电阻越大11．某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是( )12．小王家的空气开关发生了跳闸，则一定是电路中（）A．发生了短路B．用电器总功率过大C．电压大于220V D．总电流过大13．如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是（）A．三孔插座B．两孔插座C．开关D．电灯14．在探究“怎样产生感应电流”的实验中，蹄形磁体水平放置，如图所示，闭合开关，要使灵敏电流计的指针发生偏转，导体ab应（）A．竖直向上运动B．水平向右运动C．保持静止不动D．竖直向下运动第13题图第14题图第15题图15．如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。

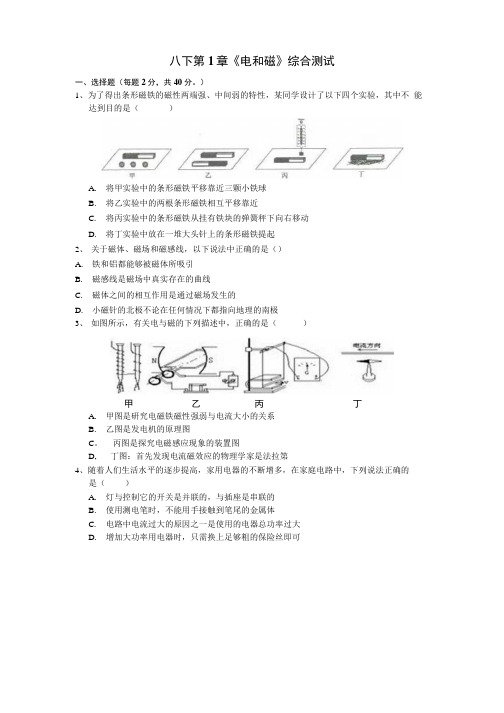

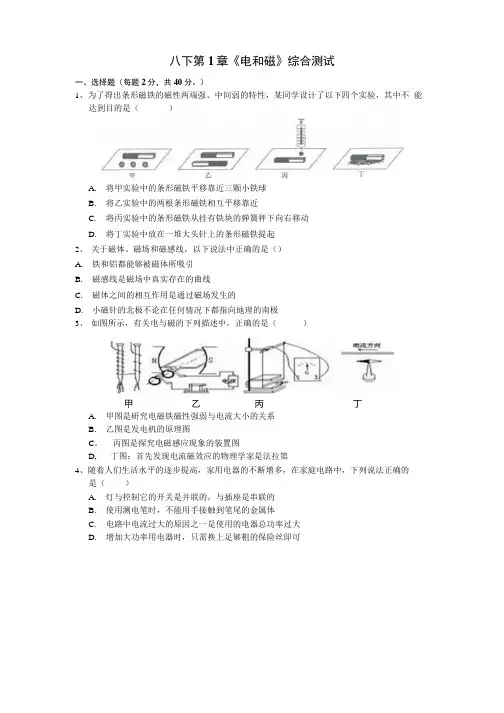

八下第1章《电和磁》综合测试一、选择题（每题2分，共40分。

）1、为了得出条形磁铁的磁性两端强、中间弱的特性，某同学设计了以下四个实验，其中不能达到目的是（）A.将甲实验中的条形磁铁平移靠近三颗小铁球B.将乙实验中的两根条形磁铁相互平移靠近C.将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动D.将丁实验中放在一堆大头针上的条形磁铁提起2、关于磁体、磁场和磁感线，以下说法中正确的是（）A.铁和铝都能够被磁体所吸引B.磁感线是磁场中真实存在的曲线C.磁体之间的相互作用是通过磁场发生的D.小磁针的北极不论在任何情况下都指向地理的南极3、如图所示，有关电与磁的下列描述中，正确的是（）甲乙丙丁A.甲图是研究电磁铁磁性强弱与电流大小的关系B.乙图是发电机的原理图C。

丙图是探究电磁感应现象的装置图D,丁图：首先发现电流磁效应的物理学家是法拉第4、随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法正确的是（）A.灯与控制它的开关是并联的，与插座是串联的B.使用测电笔时，不能用手接触到笔尾的金属体C.电路中电流过大的原因之一是使用的电器总功率过大D.增加大功率用电器时，只需换上足够粗的保险丝即可5、下列各图中，有错误的是（ ）7、在下列现象中：①插座中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率用电器；④户外输电线绝缘皮损坏，可能引起家中保险丝断的是（）A. 只有①②B.只有②③C.只有②④D.只有①③ 8、将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线, 然后用力拉线，使电动机转动。

在电动机转动过程中，小灯炮发光, 关于该现象的下列说法中不正确的是（） A. 电产生了磁，使电动机转动B. 电动机是电源C. 磁产生了电，使小灯泡发光D. 转速越快，灯泡越亮9、如图是直流电铃的原理图。

关于电铃工作时的说法不正确的是（ ）A. 电流通过电磁铁时，电磁铁有磁性且A 端为N 极B. 电磁铁吸引衔铁，弹性片发生形变具有弹性势能C. 小锤击打铃碗发出声音，是由于铃碗发生了振动D, 小锤击打铃碗时，电磁铁仍具有磁性 10、如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路.下列 说法正确的是（） A. 连有电动机的电路是低压控制电路异名磁极间的磁感线同名磁极周囿的磁感线 ＞：条形磁体周围的磁感线及小磁针的指向 通电螺线管对小磁针的作用6、如图所示情景中的用电行为，符合安全用电要求的是（A.电冰箱金属外壳投地B.电视天线接触用电线C.导线的绝缘层破损D.衣^晾在用电线上B. 电磁继电器实际上是一个由电磁铁控制 电路通断的开关C. 利用电磁继电器主要是为了节约用电D. 利用电磁继电器主要是为了操作方便11、如图磁带录音机录音原理的示意图。

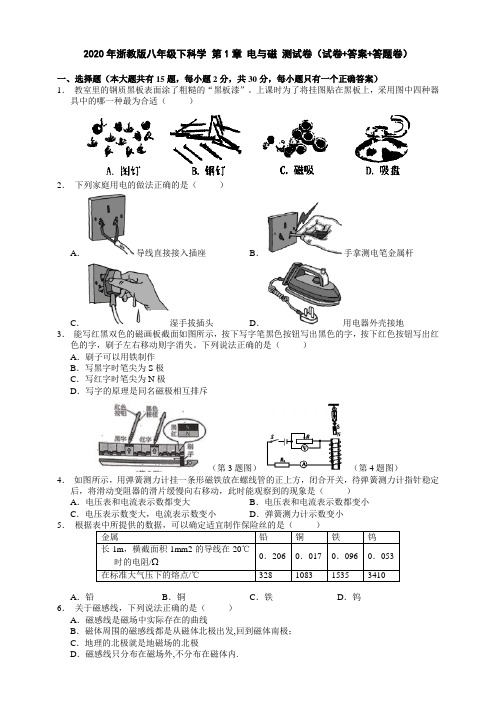

2020年浙教版八年级下科学第1章电与磁测试卷（试卷+答案+答题卷）一、选择题（本大题共有15题，每小题2分，共30分，每小题只有一个正确答案）1．教室里的钢质黑板表面涂了粗糙的“黑板漆”。

上课时为了将挂图贴在黑板上，采用图中四种器具中的哪一种最为合适（）2．下列家庭用电的做法正确的是（）A．导线直接接入插座B．手拿测电笔金属杆C．湿手拔插头D．用电器外壳接地3．能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。

下列说法正确的是（）A．刷子可以用铁制作B．写黑字时笔尖为S极C．写红字时笔尖为N极D．写字的原理是同名磁极相互排斥（第3题图）（第4题图）4．如图所示，用弹簧测力计挂一条形磁铁放在螺线管的正上方，闭合开关，待弹簧测力计指针稳定后，将滑动变阻器的滑片缓慢向右移动，此时能观察到的现象是（）A．电压表和电流表示数都变大B．电压表和电流表示数都变小C．电压表示数变大，电流表示数变小D．弹簧测力计示数变小5．根据表中所提供的数据，可以确定适宜制作保险丝的是（）金属铅铜铁钨长1m，横截面积1mm2的导线在20℃0．206 0．017 0．096 0．053时的电阻/Ω在标准大气压下的熔点/℃328 1083 1535 3410 A．铅B．铜C．铁D．钨6．关于磁感线，下列说法正确的是（）A．磁感线是磁场中实际存在的曲线B．磁体周围的磁感线都是从磁体北极出发,回到磁体南极；C．地理的北极就是地磁场的北极D．磁感线只分布在磁场外,不分布在磁体内.7．我国的新型航母将采用自行研制的电磁弹射器。

小明猜想它的工作原理如图4所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。

小明的猜想与下列实验原理相同的是（）8．下列关于电磁感应现象的说法正确的是（）A．电磁感应现象中电能转化为机械能B．导体在磁场中运动就会产生感应电流C．感应电流的方向只跟导体运动方向有关D．发电机是利用电磁感应现象制成的9．电动自行车、电动摩托车、电动汽车、电动公交车等已广泛应用于现代生活中，它们都是利用电动机来工作的，电动机工作过程中能量转化情况主要是（）A．电能转化成热能B．电能转化成机械能C．机械能转化成电能D．太阳能转化成机械能10．以下四图中，属于交流发电机模型图的是（）11．小明把一开关断开的台灯插入插座，结果家中原来亮着的电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（）A．开关中的两个线头相碰B．台灯的灯座处线头相碰C．台灯的插头处线头相碰D．插座中的两个线头相碰12．某同学探究“什么情况下磁可以生电”的实验装置如图所示。

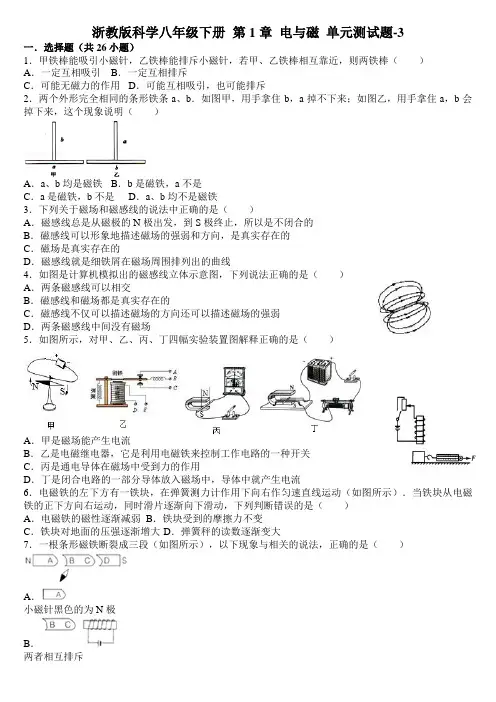

浙教版科学八年级下册第1章电与磁单元测试题-3一．选择题（共26小题）1．甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒（）A．一定互相吸引B．一定互相排斥C．可能无磁力的作用D．可能互相吸引，也可能排斥2．两个外形完全相同的条形铁条a、b．如图甲，用手拿住b，a掉不下来；如图乙，用手拿住a，b会掉下来，这个现象说明（）A．a、b均是磁铁B．b是磁铁，a不是C．a是磁铁，b不是D．a、b均不是磁铁3．下列关于磁场和磁感线的说法中正确的是（）A．磁感线总是从磁极的N极出发，到S极终止，所以是不闭合的B．磁感线可以形象地描述磁场的强弱和方向，是真实存在的C．磁场是真实存在的D．磁感线就是细铁屑在磁场周围排列出的曲线4．如图是计算机模拟出的磁感线立体示意图，下列说法正确的是（）A．两条磁感线可以相交B．磁感线和磁场都是真实存在的C．磁感线不仅可以描述磁场的方向还可以描述磁场的强弱D．两条磁感线中间没有磁场5．如图所示，对甲、乙、丙、丁四幅实验装置图解释正确的是（）A．甲是磁场能产生电流B．乙是电磁继电器，它是利用电磁铁来控制工作电路的一种开关C．丙是通电导体在磁场中受到力的作用D．丁是闭合电路的一部分导体放入磁场中，导体中就产生电流6．电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动（如图所示）．当铁块从电磁铁的正下方向右运动，同时滑片逐渐向下滑动，下列判断错误的是（）A．电磁铁的磁性逐渐减弱B．铁块受到的摩擦力不变C．铁块对地面的压强逐渐增大 D．弹簧秤的读数逐渐变大7．一根条形磁铁断裂成三段（如图所示），以下现象与相关的说法，正确的是（）A．小磁针黑色的为N极B．两者相互排斥C．两端能吸引的大头针数量差别很大D．闭合电路的EF段导体穿过CD之间时，灵敏电流计一定没有反应8．如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置。

下列措施中能使电磁铁磁性增强的是（）A．滑片P向右移动，其他条件不变B．滑片P向左移动，其他条件不变C．开关S由1扳到2，其他条件不变D．电源的正负极对调，其他条件不变9．法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻（GMR）效应，荣获诺贝尔物理学奖。

一、选择题(每小题2分，共30分) 1.指南针是我国古代四大发明之一。

下列说法正确的是(A)2.下列是一些与用电安全相关的现象，其中符合安全用电原则的是(D)【解析】 电磁感应现象是闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，符合 的是Do铁的是(B)第1章自测题A. 指南针是一个磁体B. 指南针折断后只有一个磁极C. 指南针能吸引铜、铝等物质D. 指南针指向不会受附近铁块的影响3.如图四个实验中，用来探究电磁感应现象的是(D)4. 若假想地磁场是由地球内部一块大磁铁产生的, 如图所示的四个示意图中，能合理描述这块大磁地理南极地轴C A B【解析】地球是个大磁体，地磁场的形状与条形磁铁相似，地磁的北（南）极在地理的南（北）极附近。

5.如图所示为某汽车启动电动机的电路。

当启动器开关闭合时，有微小电流通过器件X,接着有强并将电动机启动。

请你根据所学知识想一想，X可能是（D）【解析】电磁继电器可实现用低电压和弱电流电路的通断，来控制高电压和强电流电路的通断。

6.爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。

如图所表示的磁场与实际不相符的是（0【解析】磁体周围的磁感线分布方向是北极出来指向南极，所以A和D是正确的；B图根据右手螺旋定则判断直线电流的磁感线分布是正确的；C图中根据右手螺旋定则判断通电螺线管的下端是N 极，磁感线应从N极出来，故C错误。

7.关于磁场、磁感线，下列描述中正确的是（C）A.磁场分布局限于某一个平面内B.磁感线可以交叉C.磁场是具有强弱和方向的D.磁感线客观存在【解析】磁体的磁场是立体的，A错；磁感线不会交叉，B错；磁感线是人们为了方便研究磁场而引入的，并非客观存在，D错。

8.如图所示，磁感线竖直向下，刀3棒运动，灵敏电流表指针偏转(B)A.灵敏电流计B.发电机D.电磁继电器大电流通过电动机,（第5C.通电螺线管的磁场D.蹄形磁体的磁场(第8题)A.刀8棒可能是竖直向下运动的B.48棒可能是水平向左运动的0.开关断开，电流表指针也会偏转D.实验说明电路有电流不一定需要电源【解析】闭合电路中的部分导体切割磁感线时，电路中会产生感应电流，48棒竖直向下运动时，没有切割磁感线，电路中没有电流，故A错误；48棒水平向左运动时，导体切割磁感线，电路中有电流产生，故B正确；开关断开，电路开路，也没有电流，故C错误；48棒切割磁感线，电路中产生电流，刀8棒相当于电源，故D错误。

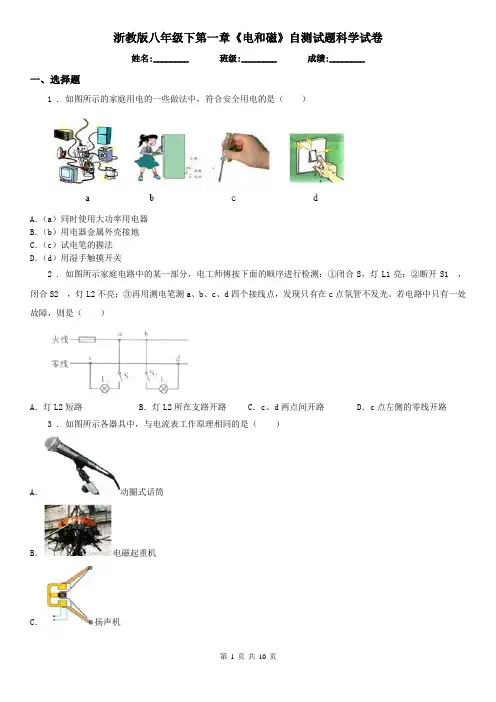

浙教版八年级下第一章《电和磁》自测试题科学试卷姓名:________ 班级:________ 成绩:________一、选择题1 . 如图所示的家庭用电的一些做法中，符合安全用电的是（）A．（a）同时使用大功率用电器B．（b）用电器金属外壳接地C．（c）试电笔的握法D．（d）用湿手触摸开关2 . 如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1 ，闭合S2 ，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。

若电路中只有一处故障，则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路3 . 如图所示各器具中，与电流表工作原理相同的是（）A．动圈式话筒B．电磁起重机C．扬声机D．在POS上刷卡4 . 如图所示，通电螺线管周围能自由转动的小磁针a，b，c，d（黑色磁极为N极）已静止，指向正确的是（）A．小磁针a B．小磁针b C．小磁针c D．小磁针d5 . 两个外形完全相同的铁条a、b。

如图甲所示，用手拿住b，a不会掉下来；如图乙所示，用手拿住a，b 会掉下来。

这个现象说明（）A．a、b均是磁铁B．a、b均不是磁铁C．a是磁铁，b不是D．b是磁铁，a不是6 . 关于家庭电路与安全用电，下列做法中正确的是（）A．雷雨天躲在大树底下避雨B．家用电器的金属外壳接地C．使用测电笔辨别火线时，手接触笔尖金属体D．发现有人触电后，立即用手把触电人拉离电线7 . 如图是一模拟风力发电的模型，电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光，下列说法正确的是（）A．电动机转动时把机械能转化为电能B．发电机是利用电磁感应现象工作的C．电池电压降低时，风扇a的转速不会改变D．风力大小不会影响小灯泡发光亮度8 . 科学实验过程中要规范操作，注意实验安全，如果发生意外也要冷静处理。

浙教版科学八（下）第一章电与磁1-2节测试试卷一、单选题1.（2020八上·温州期中）如右图所示，在条形磁铁周围放有甲、乙、丙、丁可以自由旋转的小磁针，当它们静止时，磁针N极指向错误的是（）A. 甲B. 乙C. 丙D. 丁2.（2020八上·浙江期中）对下列各图描述错误的是（）A. 条形磁铁周围磁感线的分布B. 奥斯特实验：通电时小磁针的S极转向纸内C. 通电螺线管周围的磁场D. 地磁场N极与地理北极基本一致3.（2020九上·海曙开学考）为了判断一根铁棒是否具有磁性，小科进行如下四个实验，根据实验现象不能确定铁棒确实具有磁性的是（）A. 将悬挂的铁棒多次转动静止时总是南北指向B. 将铁棒一端靠近小磁针,互相吸引C. 将铁棒一端靠近大头针,大头针被吸引D. 水平向右移动铁棒,弹箸测力计示数有变化4.（2020九上·长兴开学考）小科在课外兴趣活动课中将数枚一元硬币按如图所示放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，下列分析正确的是( )A. “硬币桥”上左右两端的硬币没有磁性B. “硬币桥”的搭建利用到了磁化的原理C. 两枚硬币相邻的部分是同名磁极D. “硬币桥”中间磁性最强5.（2020八下·奉化期末）关于如图所示的电路装置，下列说法正确的是( )A. 当开关S闭合时，通电螺线管上端为S极B. 当开关S闭合时，弹簧测力计示数会变大C. 电流表示数变大时，弹簧测力计示数变小D. 若仅仅调换电源的正负极的接线，则弹簧测力计示数将保持不变6.（2020八下·奉化期末）小科预习了磁的知识后，标出了下列四种情况下磁体的磁极(小磁针的黑端为N极)，其中正确的是( )A. B. C. D.7.（2020八下·长兴期末）如下图是《科学》教材中的几个实验，其中图文描述不一致的是( )A. 磁极间相互作用B. 铁棒被磁化C. 通电导体周围存在磁场D. 磁体周围磁场方向8.（2020八下·拱墅期末）如图所示，将条形磁快固定在静止的小车上，滑动变阻器的接口以不同方式接入电路。
