工法桩计算方法

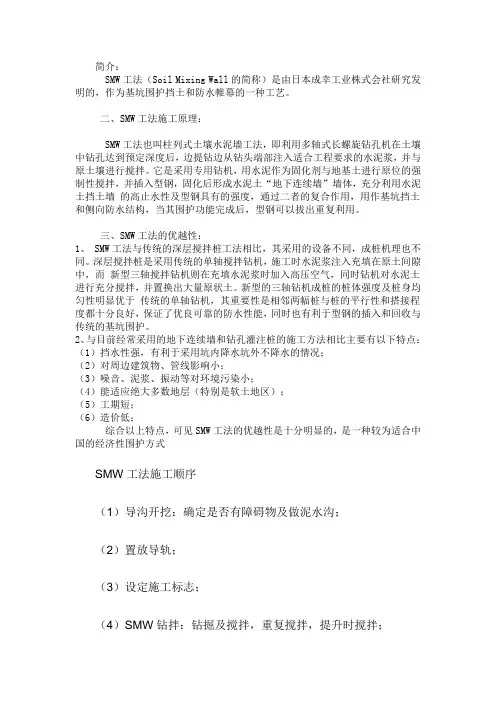

简介：SMW工法（Soil Mixing Wall的简称）是由日本成幸工业株式会社研究发明的，作为基坑围护挡土和防水帷幕的一种工艺。

二、SMW工法施工原理：SMW工法也叫柱列式土壤水泥墙工法，即利用多轴式长螺旋钻孔机在土壤中钻孔达到预定深度后，边提钻边从钻头端部注入适合工程要求的水泥浆，并与原土壤进行搅拌。

它是采用专用钻机，用水泥作为固化剂与地基土进行原位的强制性搅拌，并插入型钢，固化后形成水泥土“地下连续墙”墙体，充分利用水泥土挡土墙的高止水性及型钢具有的强度，通过二者的复合作用，用作基坑挡土和侧向防水结构，当其围护功能完成后，型钢可以拔出重复利用。

三、SMW工法的优越性：1、 SMW工法与传统的深层搅拌桩工法相比，其采用的设备不同，成桩机理也不同。

深层搅拌桩是采用传统的单轴搅拌钻机，施工时水泥浆注入充填在原土间隙中，而新型三轴搅拌钻机则在充填水泥浆时加入高压空气，同时钻机对水泥土进行充分搅拌，并置换出大量原状土。

新型的三轴钻机成桩的桩体强度及桩身均匀性明显优于传统的单轴钻机，其重要性是相邻两幅桩与桩的平行性和搭接程度都十分良好，保证了优良可靠的防水性能，同时也有利于型钢的插入和回收与传统的基坑围护。

2、与目前经常采用的地下连续墙和钻孔灌注桩的施工方法相比主要有以下特点：（1）挡水性强，有利于采用坑内降水坑外不降水的情况；（2）对周边建筑物、管线影响小；（3）噪音、泥浆、振动等对环境污染小；（4）能适应绝大多数地层（特别是软土地区）；（5）工期短；（6）造价低；综合以上特点，可见SMW工法的优越性是十分明显的，是一种较为适合中国的经济性围护方式SMW工法施工顺序（1）导沟开挖：确定是否有障碍物及做泥水沟；（2）置放导轨；（3）设定施工标志；（4）SMW钻拌：钻掘及搅拌，重复搅拌，提升时搅拌；（5）置放应力补强材（H型钢）；（6）固定应力补强材；（7）施工完成SMW。

图1 深层搅拌桩原理图及效果图2 中空三轴钻机原理图及效果SMW工法的应用范围（1）地下工事开挖中作防水挡土墙；（2）河流改造工程中作防水墙；（3）在大坝下面防止河流水的渗入；（4）埋设管道时作保护墙。

S M W工法桩三轴水泥搅拌桩置换土方量计算
方法
Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】
SMW 工法桩三轴水泥搅拌桩置换土方量计算方法
一、假设以桩长10m ，桩径
850，水灰比1.5，水泥掺量
20%
（1）一幅桩一米体积：1.031m3/m
扇形面积=（3.14×0.425m ×0.425m ）×90o/360o=0.1418m2
三角形面积=0.425m ×0.425m ÷2=0.0903m2
重合面积=2×（0.142m2-0.09m2）=0.103m2
每幅桩的截面积=3.14×0.425m ×0.425m ×2-0.103m2=1.031m2
（2）水灰比1.5：重量=1+1.5=2.5T
每幅桩用水泥（以桩长10m 计, 土体容重按每立方1.8T/m3，水泥掺量20%）：=10m/幅×1.031 m3/m ×1.8T/m3×20%≈3.72T/幅
每幅桩水泥浆重量=3.72T/幅×2.5T=9.3T
水泥浆比重1.37T/ m3 ；水泥浆比重=1?1.5?1.37 T/ m3 0.323?1.5
矿渣水泥、火山灰水泥、粉煤灰水泥的密度2.8~3.1g/cm3 =1/3.1=0.323 m3 每幅桩水泥浆体积 9.3T ÷1.37T/ m3 =6.78 m3
置换率： 6.78 m3÷（10m ×1.031m3/m ）=0.657
根据现场实际施工情况及地质情况，结合以往施工经验，产生外运泥浆约为桩体积的20%。

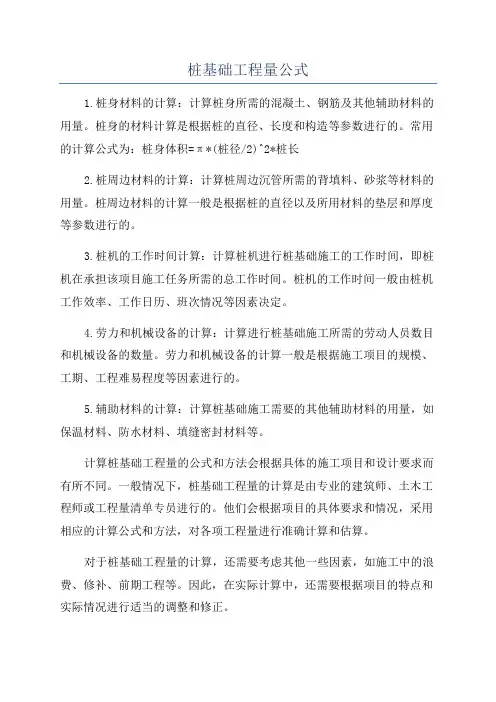

桩基础工程量公式
1.桩身材料的计算：计算桩身所需的混凝土、钢筋及其他辅助材料的用量。

桩身的材料计算是根据桩的直径、长度和构造等参数进行的。

常用的计算公式为：桩身体积=π*(桩径/2)^2*桩长
2.桩周边材料的计算：计算桩周边沉管所需的背填料、砂浆等材料的用量。

桩周边材料的计算一般是根据桩的直径以及所用材料的垫层和厚度等参数进行的。

3.桩机的工作时间计算：计算桩机进行桩基础施工的工作时间，即桩机在承担该项目施工任务所需的总工作时间。

桩机的工作时间一般由桩机工作效率、工作日历、班次情况等因素决定。

4.劳力和机械设备的计算：计算进行桩基础施工所需的劳动人员数目和机械设备的数量。

劳力和机械设备的计算一般是根据施工项目的规模、工期、工程难易程度等因素进行的。

5.辅助材料的计算：计算桩基础施工需要的其他辅助材料的用量，如保温材料、防水材料、填缝密封材料等。

计算桩基础工程量的公式和方法会根据具体的施工项目和设计要求而有所不同。

一般情况下，桩基础工程量的计算是由专业的建筑师、土木工程师或工程量清单专员进行的。

他们会根据项目的具体要求和情况，采用相应的计算公式和方法，对各项工程量进行准确计算和估算。

对于桩基础工程量的计算，还需要考虑其他一些因素，如施工中的浪费、修补、前期工程等。

因此，在实际计算中，还需要根据项目的特点和实际情况进行适当的调整和修正。

综上所述，桩基础工程量的计算是一个复杂而细致的工作，需要考虑许多因素和参数，并采用适当的计算公式和方法进行准确计算和估算。

这样才能为桩基础施工提供正确的工程量数据，从而保证项目的顺利进行和施工质量的达标。

S M W工法桩三轴水泥搅拌桩置换土方量计算
方法
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
SMW 工法桩三轴水泥搅拌桩置换土方量计算方法
一、假设以桩长10m ，桩径
850，水灰比1.5，水泥掺量
20%
（1）一幅桩一米体积：1.031m3/m
扇形面积=（3.14×0.425m ×0.425m ）×90o/360o=0.1418m2
三角形面积=0.425m ×0.425m ÷2=0.0903m2
重合面积=2×（0.142m2-0.09m2）=0.103m2
每幅桩的截面积=3.14×0.425m ×0.425m ×2-0.103m2=1.031m2
（2）水灰比1.5：重量=1+1.5=2.5T
每幅桩用水泥（以桩长10m 计, 土体容重按每立方1.8T/m3，水泥掺量20%）：=10m/幅×1.031 m3/m ×1.8T/m3×20%≈3.72T/幅
每幅桩水泥浆重量=3.72T/幅×2.5T=9.3T
水泥浆比重1.37T/ m3 ；水泥浆比重=1?1.5?1.37 T/ m3 0.323?1.5
矿渣水泥、火山灰水泥、粉煤灰水泥的密度2.8~3.1g/cm3 =1/3.1=0.323 m3 每幅桩水泥浆体积 9.3T ÷1.37T/ m3 =6.78 m3
置换率： 6.78 m3÷（10m ×1.031m3/m ）=0.657
根据现场实际施工情况及地质情况，结合以往施工经验，产生外运泥浆约为桩体积的20%。
