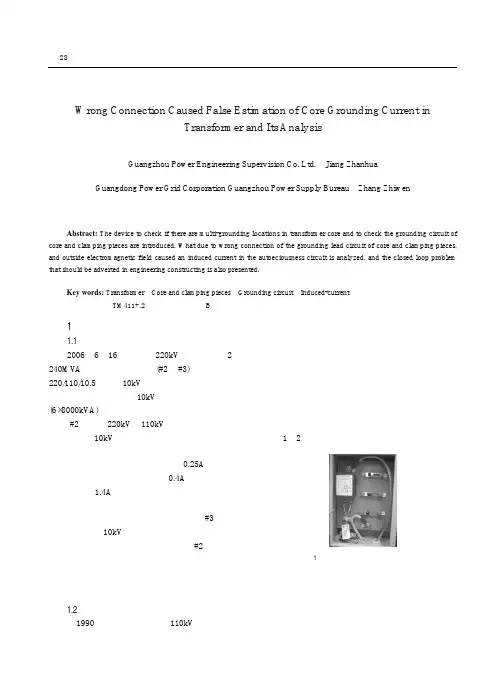

变压器铁芯接地电流异常误判的原因分析_岳彩鹏

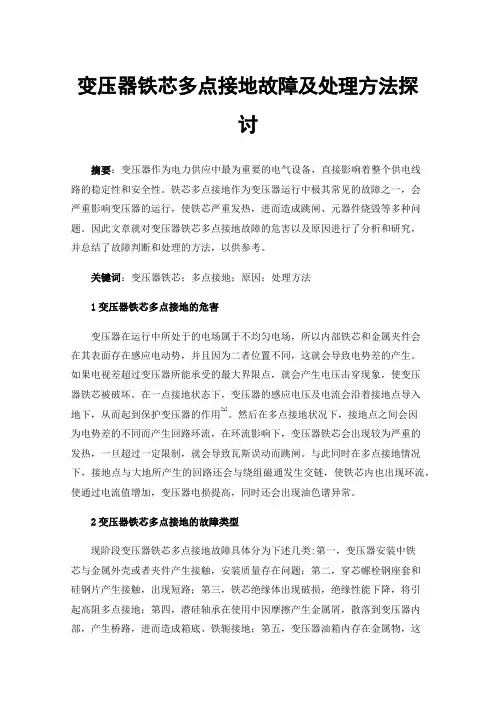

变压器铁芯多点接地故障及处理方法探讨摘要：变压器作为电力供应中最为重要的电气设备，直接影响着整个供电线路的稳定性和安全性。

铁芯多点接地作为变压器运行中极其常见的故障之一，会严重影响变压器的运行，使铁芯严重发热，进而造成跳闸、元器件烧毁等多种问题。

因此文章就对变压器铁芯多点接地故障的危害以及原因进行了分析和研究，并总结了故障判断和处理的方法，以供参考。

关键词：变压器铁芯；多点接地；原因；处理方法1变压器铁芯多点接地的危害变压器在运行中所处于的电场属于不均匀电场，所以内部铁芯和金属夹件会在其表面存在感应电动势，并且因为二者位置不同，这就会导致电势差的产生。

如果电视差超过变压器所能承受的最大界限点，就会产生电压击穿现象，使变压器铁芯被破坏。

在一点接地状态下，变压器的感应电压及电流会沿着接地点导入地下，从而起到保护变压器的作用[1]。

然后在多点接地状况下，接地点之间会因为电势差的不同而产生回路环流，在环流影响下，变压器铁芯会出现较为严重的发热，一旦超过一定限制，就会导致瓦斯误动而跳闸。

与此同时在多点接地情况下，接地点与大地所产生的回路还会与绕组磁通发生交链，使铁芯内也出现环流，使通过电流值增加，变压器电损提高，同时还会出现油色谱异常。

2变压器铁芯多点接地的故障类型现阶段变压器铁芯多点接地故障具体分为下述几类:第一，变压器安装中铁芯与金属外壳或者夹件产生接触，安装质量存在问题；第二，穿芯螺栓钢座套和硅钢片产生接触，出现短路；第三，铁芯绝缘体出现破损，绝缘性能下降，将引起高阻多点接地；第四，潜硅轴承在使用中因摩擦产生金属屑，散落到变压器内部，产生桥路，进而造成箱底、铁轭接地；第五，变压器油箱内存在金属物，这就会导致铁芯叠片和箱体之间产生通路，进而造成多点接地；第六，铁轭与下夹件间隔木板潮湿度过高或者存在油污，丧失了原有的绝缘保护效果；第七，变压器在运行维护中，因为管理质量较差，及时对多点接地问题进行排查和处理，最终导致故障影响扩大。

一起变压器铁芯夹件接地电流过大的分析及处理一、背景分析变压器是电力系统中常用的设备之一，它起到改变电压、调节电流等作用。

变压器的铁芯起到电磁感应作用，并且承受着较大的磁感应强度和电流，因此需要采取安全保护措施，以确保设备的正常运行。

在变压器的运行过程中，有时会出现铁芯夹件接地电流过大的情况，这可能会对设备的正常运行产生不利影响甚至造成设备的损坏。

因此，分析和处理铁芯夹件接地电流过大的问题是十分重要的。

二、问题分析1.引起铁芯夹件接地电流过大的原因可能有很多，常见问题包括接地电阻不足、夹件接触面积过小、绝缘损坏等。

2.铁芯夹件接地电流过大可能会导致设备出现绝缘击穿、设备损坏等严重问题。

三、处理方法1.提高接地电阻通过增加接地电极的长度、增加接地电极的数量、改善接地电极材料等方式，可以有效提高接地电阻，减少接地电流。

2.改善接触面积通过增大夹件接触面积，可以减小接触电阻，降低接地电流。

可以采用增加夹件接触点数、增加夹件压力等方式。

3.修复绝缘损坏对于铁芯夹件绝缘存在损坏的情况，应立即进行绝缘修复，以防止继续发展和恶化。

可以使用绝缘材料进行补缀或更换。

4.升级设备如果上述处理方法不能解决问题，建议考虑对设备进行升级。

可以采用更高质量、更适用的夹件材料，以提高设备的耐受能力。

5.定期检修定期对变压器进行检修，查找存在的问题和潜在的隐患，并及时处理。

可以通过测量接地电压、接地电流等参数，及时调整和处理。

四、预防措施1.定期检查定期对变压器的铁芯夹件进行检查，查找夹件接地情况。

如果发现问题，及时处理。

2.加强维护定期进行设备的清洁、润滑、保养等工作，确保设备正常运行。

3.增加保护装置可以在变压器的夹件处增加保护装置，如接地保护装置、漏电保护装置等，以便及时发现和处理问题。

4.加强培训对工作人员进行相关培训，提高他们的安全意识和操作技能，避免因为操作不当导致铁芯夹件接地电流过大的问题。

五、总结铁芯夹件接地电流过大是变压器运行中常见的问题之一，需要引起足够的重视。

变压器铁心接地电流异常分析与处理摘要：随着经济和科技水平的快速发展，本文针对引起电力变压器铁心接地电流异常的外部原因、内部原因、特殊原因进行了分析，针对三类原因采用接地电流测试、色谱分析、绝缘电阻三种方法对异常原因进行分析判别，采用限流电阻、电容冲击、电焊机、吊罩检查法对异常电流进行处理。

通过引下线绝缘破损、金属异物搭接、电容冲击法对故障进行定位处理、对运行中的变压器采用限流电阻法限制故障电流实际案例分析论证。

保证变压器的正常运行。

提出相关建议，对于变压器铁心接地电流运行维护具有重要的参考意义。

关键词：接地电流异常；外部原因；特殊原因引言电力变压器正常工作时，变压器铁心、夹件通常一点接地。

若铁心、夹件出现两点或两点以上的接地时，两点之间形成闭合回路，在变压器漏磁场的作用下，两点之间产生环流引起变压器局部过热，环流过大时引起铁心损耗增加，严重时造成铁心烧损，造成变压器非停事故发生。

对于运行中的变压器接地电流DL/T596—1996《电力设备预防性试验规程》规定变压器铁心接地电流运行中铁心接地电流一般不大于100mA。

1变压器铁心接地电流异常误判问题以某接地电流超标的误判案例为主，该项目以500kV的主变铁心与夹件的接地电流偏大问题为主。

该变压器从引出套管位置并联两支铜排并分别接地，此时铁心属于接地铜排，首端的短接连接到铁心引出套管，末端为接地地网。

夹件的接地方式和铁心的方式相同。

夹件接地铜排中，铁心与夹件接地电流测试仪对不同接地铜排电流进行测试。

数据显示，铁心与夹件的电流测试中，两个铜排铁心电流分别为643.5mA、636.4mA，夹件电流分别为531.2mA、605.2mA。

通过分析发现，接地铜排电流并不是铁心与夹件接地电流的真实数据。

通过分析夹件接地电气的联结图，可以明确夹件接地铜排收尾形成闭合回路。

按照电磁感应定律，闭合导体的回路处于交变磁场，此时交变磁场的通量会促使闭合导体形成电动势形成感应电流。

变压器铁芯多点接地故障分析判断及处理【摘要】我国国民经济以及电力行业的快速发展，使得人们对电力依赖性相应提高，进而对供电安全稳定提出更高的运行质量要求。

变压器是电力系统不可缺少的关键设备，其是否正常运行与电力系统稳定性密切相关。

其中变压器铁芯多点接地故障是影响变压器正常运行的重要因素之一，其会造成局部升温以及能源损耗等问题。

因此本文主要阐述了变压器铁芯多点接地故障的产生原因和易发生故障的位置，同时对故障分析方法以及有效处理措施进行合理分析。

【关键词】变压器铁芯多点接地故障1故障产生原因将铁芯两点连接并用电压表测量铁芯两端电压，此时两端存在一定的电位差，其是由铁芯、电压表、相关回路以及铁芯内部磁通相交链共同作用产生的。

这种电压差主要由于铁芯两个连接点的相对位置不同而有所差异。

该电位差可通过铁芯磁通变化进行解释，铁芯内部的磁通密度不均匀，接近内框时，其磁路相对较短并且磁阻小，而靠近外框时则状态相反，而铁芯整体从内框向外框的磁场密度呈现逐渐减小的趋势。

所以外框电压值应小于内框电压。

而当变压表两个测量点位置相对较近时，其交链磁通量较小且电压较低。

而当两测量点共同接触铁芯上任一点时，电压数值为零，其可表明当铁芯单点接地时，不存在相对电位差以及环流的情况[1]。

而当铁芯多点接地时，由于相对电位差进而产生一定量的环流。

通常铁芯采用一点接地即可保证变压器正常运行，而当铁芯出现两点或者多点接地情况时，由于存在一定的电位差导致产生环流，这种环流基本在数十安甚至数百安以上，因此这种大电流会导致铁芯出现局部过热的情况。

而这种情况会使得铁芯以及接地片出现局部熔断损坏，从而产生铁芯电压悬浮以及放电性障碍，所以变压器铁芯应当采用一点接地的方式。

2易发生故障位置一般而言，变压器铁芯多点接地故障大多发生在以下4个位置。

2.1 夹具和夹件夹具和夹件是变压器铁芯多点接地故障的高发区之一，该位置发生故障的原因是变压器接地铜片与夹具和夹件之间连接和紧固程度不足，使得铁芯距离夹具和夹件相对较近产生一定的放电现象。

干式变压器出现铁芯接地故障的缘由及应对策略干式变压器作为互感器的一种类型，它的铁芯承担着连接两个或多个线圈、能量传递、防止漏磁以及保证电能质量等多重作用。

然而，在变压器工作的过程中，铁芯的接地故障往往会导致电力系统的不稳定性和安全性的下降，给电网和设备带来严重的危害。

因此，及时发现和处理铁芯接地故障是非常重要的。

本文将从铁芯接地故障的成因及其应对策略两个方面进行阐述。

理论上来说，铁芯是由无穷多个磁环排成的，磁环之间没有电连接，也不应该出现漏电流，但是实际操作中，铁芯接地故障的原因还是很复杂的，主要包括以下两个方面。

1.施工不规范变压器的制造过程很复杂，一旦施工不规范，就会带来铁芯接地故障的隐患，例如，焊接不良、铁芯表面有氧化物和油污、内置隔热物料不够，这些都可能导致变压器铁芯的接地故障。

2.老化劣化变压器长时间运行后，铁芯也会随之劣化，深层绝缘变脆、瓷合子老化、线圈自缠绕等问题都会导致接地故障的发生。

1.监控系统及时的铁芯接地故障检测和监控极为重要，可以采用局部放电仪、绝缘电阻测量仪等仪器对铁芯进行检测和监控。

检测数据能够最大可能地反映铁芯接地故障的发生和程度，从而指导维修。

2.模型仿真模型仿真的主要作用是提前发现铁芯接地故障的危害，通过模型分析，可以找出故障的原因，进而优化设计和改进施工工艺，从而有效地预防及减少铁芯接地故障的出现，达到良好的运行状态。

3.保养维护及时有效的保养维护可以延长干式变压器的使用寿命，预防铁芯接地故障的出现。

包括从定期检查和更换劣化的绝缘材料、及时补加绝缘油，定期清洗铁芯页面等方面来实现。

同时，还可以定期检查和保养接地设备和保护装置，确保变压器在稳定的电力环境下运行。

总之，干式变压器铁芯接地故障是影响电网及设备安全稳定的一个重要因素。

我们应该加强对变压器设备的管理和维护，及时发现和处理铁芯接地故障，避免对电力系统造成不可逆的后果。

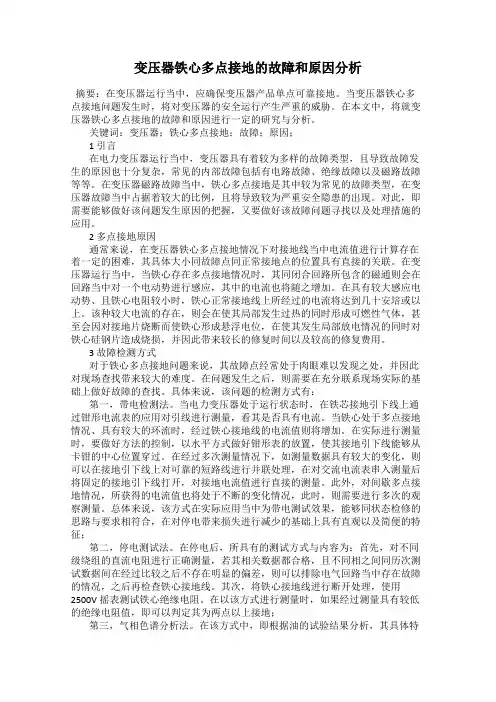

变压器铁心多点接地的故障和原因分析摘要：在变压器运行当中，应确保变压器产品单点可靠接地。

当变压器铁心多点接地问题发生时，将对变压器的安全运行产生严重的威胁。

在本文中，将就变压器铁心多点接地的故障和原因进行一定的研究与分析。

关键词：变压器；铁心多点接地；故障；原因；1 引言在电力变压器运行当中，变压器具有着较为多样的故障类型，且导致故障发生的原因也十分复杂，常见的内部故障包括有电路故障、绝缘故障以及磁路故障等等。

在变压器磁路故障当中，铁心多点接地是其中较为常见的故障类型，在变压器故障当中占据着较大的比例，且将导致较为严重安全隐患的出现。

对此，即需要能够做好该问题发生原因的把握，又要做好该故障问题寻找以及处理措施的应用。

2 多点接地原因通常来说，在变压器铁心多点接地情况下对接地线当中电流值进行计算存在着一定的困难，其具体大小同故障点同正常接地点的位置具有直接的关联。

在变压器运行当中，当铁心存在多点接地情况时，其同闭合回路所包含的磁通则会在回路当中对一个电动势进行感应，其中的电流也将随之增加。

在具有较大感应电动势、且铁心电阻较小时，铁心正常接地线上所经过的电流将达到几十安培或以上。

该种较大电流的存在，则会在使其局部发生过热的同时形成可燃性气体，甚至会因对接地片烧断而使铁心形成悬浮电位，在使其发生局部放电情况的同时对铁心硅钢片造成烧损，并因此带来较长的修复时间以及较高的修复费用。

3 故障检测方式对于铁心多点接地问题来说，其故障点经常处于肉眼难以发现之处，并因此对现场查找带来较大的难度。

在问题发生之后，则需要在充分联系现场实际的基础上做好故障的查找。

具体来说，该问题的检测方式有：第一，带电检测法。

当电力变压器处于运行状态时，在铁芯接地引下线上通过钳形电流表的应用对引线进行测量，看其是否具有电流。

当铁心处于多点接地情况、具有较大的环流时，经过铁心接地线的电流值则将增加。

在实际进行测量时，要做好方法的控制，以水平方式做好钳形表的放置，使其接地引下线能够从卡钳的中心位置穿过。

浅析变压器铁芯接地电流超标原因及处理方法发布时间：2021-04-28T10:49:20.790Z 来源：《电力设备》2020年第33期作者：孙茂祥1 崔乐韵2[导读] 摘要：变压器铁芯问题占变压器总事故的第三位，准确、实时监测变压器铁芯及夹件的接地电流，及时发现变压器的铁芯故障，对变压器的安全运行具有重要意义。

（华能太仓电厂江苏太仓 215424）摘要：变压器铁芯问题占变压器总事故的第三位，准确、实时监测变压器铁芯及夹件的接地电流，及时发现变压器的铁芯故障，对变压器的安全运行具有重要意义。

本文设计了多通道、高精度的泄露电流采集系统，采用高精度传感器对泄露电流进行测量，同时采用通道复用技术解决了系统的成本问题，用线性光耦实现了系统的抗干扰设计，实验结果表明本系统具有较高的抗干扰能力和较高的精度。

关键词：变压器；接地电流；通道复用变压器是电力系统中最重要的元件之一，是电力系统安全、稳定、可靠、经济运行的重要保证。

统计资料表明因铁芯问题造成故障，占变压器总事故中的第三位。

正常运行时, 必须将铁芯和夹件可靠接地，使其在变压器运行中始终保持接地电位，避免铁芯因悬浮电位放电，其铁芯接地电流很小，约为几毫安到几十毫安。

如果变压器铁芯出现多点接地，将会在铁芯内形成短接回路，短接回路所包括面积中的磁通或漏磁通将会在回路内产生很大的环流，而且接点越多，短接回路越多，环流越大，从而会导致局部铁芯过热，引起铁芯局部过热导致绝缘油分解，还可能使接地片熔断或烧坏铁芯，导致铁芯电位悬浮，产生放电,造成轻瓦斯动作甚至重瓦斯动作跳闸，甚至损坏变压器，造成主变重大事故。

1、变压器铁芯多点接地故障的类型和成因变压器铁芯多点接地故障按接地性质可分为两大类：不稳定接地和稳定接地。

1、不稳定接地是指接地点接地不牢靠，接地电阻变化较大，多是由于异物在电磁场作用下形成导电小桥造成的接地故障，如变压器油泥、金属粉末等。

2、稳定接地（也称死接地现象）是指接地点接地牢靠，接地电阻稳定无变化，多是由于变压器内部绝缘缺陷或厂家设计安装不当造成的接地故障，如铁芯穿芯螺栓、压环压钉等的绝缘破坏等。

变压器铁芯多点接地故障诊断分析及处理摘要】:在变压器中铁芯的作用：一是对绕组起到支撑作用，是整个变压器的机械骨架，另一方面就是提供磁回路，一次绕阻通交流电后，在铁芯中感应出不断变化的磁场，此时在二次绕组中感应出电动势，由于硅钢片是良好的导磁材料，因此铁芯可以减少漏磁现象出现，增加变压器的效率，但变压器在运行过程中，铁芯会出现一些问题，因此文章简单的阐述了变压器铁芯出现的常见问题，并主要根据铁芯多点接地这一问题进行研究，并分析如何解决这一问题，以及提出对其防范的措施，并结合一例由于铁芯多点接地从而产生的故障问题进行分析。

【关键词】:变压器;铁芯;接地前言：变压器正常的运行条件就是它要使其铁芯必须一点可靠接地，防止铁芯接地不良即悬空产生悬浮电位进行放电，在电力变压器正常的运行过程中其铁芯的接地电流大概是几毫安到几十毫安不等。

如若铁芯出现多点接地的情况，铁芯两端片间存在电位差就会形成闭合的回路，致使涡流的产生。

铁芯接地电流可达到数10A的电流,会使得变压器内部铁芯发生局部过热，内部局部发热使得绝缘油分解产生一些气体，严重时致使接地片熔断或者铁芯烧损，从而毁坏变压器。

1引起铁芯接地故障的因素及分析检查方法1.1故障异常现象(1)铁芯接地电流数值异常,远远超过《电力设备检修试验规程》（Q/CSG1206007-2017）规定的0.1A。

(2)多点接地会造成铁芯局部发热,促使局部温度高于安全值。

(3)变压器绝缘油的油位异常升高,本体油位表指示油位超出油位曲线图，内部局部发热使得绝缘油分解产生一些气体，严重时致使接地片熔断或者铁芯烧损，从而毁坏变压器。

(4)通过在线色谱监控或油样色谱分析,测定出变压器总烃含量增高幅度异常,尤其是有C2H4气体产生并超过标准中规定的气体注意值。

(5)铁芯对地进行绝缘电阻试验;采用绝缘摇表进行测试绝缘电阻结果为零，采用万用表进行绝缘电阻测试时，其绝缘电阻阻值接近于零。

1.2故障产生的原因(1)施工不符合工艺要求和设计缺陷,铁芯夹件与硅钢片间的距离不够,导致绝缘性能不足,从而在铁芯局部出现翘凸或者有毛刺的情况时,出现短路。

变压器铁芯接地电流超标缺陷分析及处理YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】1 前言在正常运行时，绕组周围存在电场，而铁芯和夹件等金属构件处于电场中，若铁芯未可靠接地，则会产生放电现象，损坏绝缘。

因此，铁芯必须有一点可靠接地，如果铁芯由于某种原因出现另一个接地点，形成闭合回路，则正常接地的引线上就会有环流。

其一方面造成铁芯局部短路过热，甚至局部烧损;另一方面，由于铁芯的正常接地线产生环流，造成局部过热，也可能产生放电性故障。

因此，准确、及时诊断铁芯接地故障并采取积极措施，对于系统的安全、稳定运行意义重大。

2 运行铁芯接地缺陷原因分析大型在运行过程中，发生铁芯接地缺陷主要包括以下几方面。

(1)在制造或大修过程中，如果铁刷丝、起重用的钢丝绳的断股及微小金属丝等被遗留在油箱内，当运行时，这些悬浮物在电磁场的作用下形成导电小桥，使铁芯与油箱短接，这种情况常常发生在油箱底部。

(2)潜油泵轴承磨损产生的金属粉末进入主变油箱中导致铁芯与油箱短接。

(3)油箱和散热器等在制造过程中，由于焊渣清理不彻底，当运行时，在油流作用下杂质往往被堆积在一起，使铁芯与油箱短接，这种情况在强油循环冷却中容易发生。

(4)铁芯上落有金属杂物，将铁芯内的绝缘油道间或铁芯与夹件间短接。

(5)进水使铁芯底部绝缘垫块受潮，引起铁芯对地绝缘下降。

(6)铁芯下夹件垫脚与铁轭间的绝缘板磨损脱落造成夹件与硅钢片相碰。

(7)夹件本身过长或铁芯定位装置松动，在器身受冲击发生位移后，夹件与油箱壁相碰。

(8)下夹件支板距铁芯柱或铁轭的距离偏小，在器身受冲击发生位移后相碰。

(9)上、下铁轭表面硅钢片因波浪突起，与钢座套或夹件相碰。

(10)穿心螺杆或金属绑扎带绝缘损坏，与铁芯或夹件等相碰。

3 铁芯接地缺陷的检测和处理方法运行中的检测方法在运行中，可以通过使用钳形电流表测量铁芯外接地线中的电流来判断铁芯是否存在多点接地故障。
