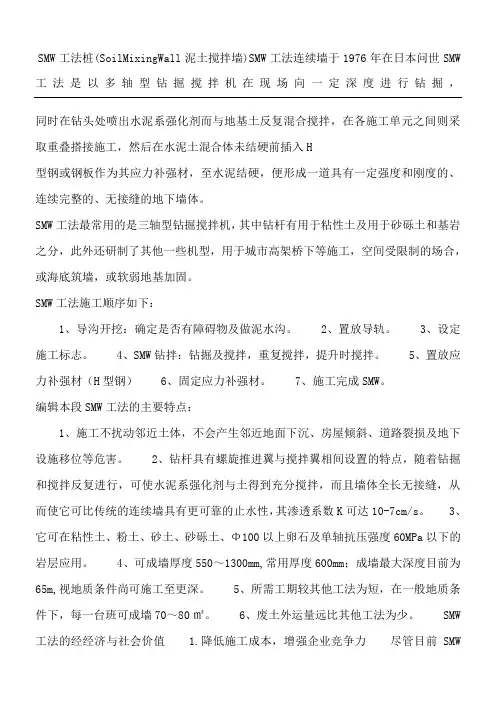

SMV工法桩（Soil Mixing Wall 泥土搅拌墙）SMW工法连续墙于1976年在日本问世SMW法是以多轴型钻掘搅拌机在现场向一定深度进行钻掘，同时在钻头处喷出水泥系强化剂而与地基土反复混合搅拌，在各施工单元之间则采取重叠搭接施工，然后在水泥土混合体未结硬前插入 H型钢或钢板作为其应力补强材，至水泥结硬，便形成一道具有一定强度和刚度的、连续完整的、无接缝的地下墙体。
SMW：法最常用的是三轴型钻掘搅拌机，其中钻杆有用于粘性土及用于砂砾土和基岩之分，此外还研制了其他一些机型，用于城市高架桥下等施工，空间受限制的场合，或海底筑墙，或软弱地基加固。
SMW工法施工顺序如下：1 、导沟开挖：确定是否有障碍物及做泥水沟。
2、置放导轨。
3、设定施工标志。
4、SMW钻拌：钻掘及搅拌，重复搅拌，提升时搅拌。
5、置放应力补强材（H型钢）&固定应力补强材。
7、施工完成SM W编辑本段SMV工法的主要特点：1 、施工不扰动邻近土体，不会产生邻近地面下沉、房屋倾斜、道路裂损及地下设施移位等危害。
2、钻杆具有螺旋推进翼与搅拌翼相间设置的特点，随着钻掘和搅拌反复进行，可使水泥系强化剂与土得到充分搅拌，而且墙体全长无接缝，从而使它可比传统的连续墙具有更可靠的止水性，其渗透系数K可达10-7cm/s。
3、它可在粘性土、粉土、砂土、砂砾土、①100以上卵石及单轴抗压强度 60MPa以下的岩层应用。
4、可成墙厚度550〜1300mm常用厚度600mm成墙最大深度目前为65m视地质条件尚可施工至更深。
5、所需工期较其他工法为短，在一般地质条件下，每一台班可成墙70〜80卅。
6、废土外运量远比其他工法为少。
SMV工法的经经济与社会价值 1.降低施工成本，增强企业竞争力尽管目前SMW工法在应用中还存在上述的各种问题和值得关注的焦点，但是作为一项推广应用的新技术而言，在满足工程技术要求的前提下，选用SMW工法作为围护结构，具有地下连续墙和钻孔灌注桩加隔水帷幕作为围护结构不可比拟的优势。
因此作为投资方、设计方在经过技术经济论证比较后，一般会优先选用SMV工法作为围护结构。
因此作为施工企业就必须加强SMV工法的施工管理和技术创新工作，树立在SMV工法施工方面的品牌效应，提高企业在竞标方面的竞争力。
2.适应于建设节约型社会和发展循环经济需要随着国家经济的高速发展，资源和能源问题正成为制约增长的主要问题，因此国务院及时提出了建设节约型社会和发展循环经济的政策。
针对土建施工行业实现上述目标，主要的方法为：争取在施工中使用能周转的施工材料和采用保证施工材料能重复使用的施工工艺，实现循环使用，提高资源利用率，尽量减少采用一次性材料消耗的施工工艺。
SMW工法的H型钢可以重复使用，一般至少可使用四次以上。
而在地下连续墙和钻孔灌注桩作为围护的施工工艺中，使用了大量的钢筋，而不能回收重复利用，造成了极大钢铁资源的消耗。
我国目前已经成为世界上钢铁产量和消耗第一大国，而且我国的钢铁对外依赖度很高，主要体现在铁矿石资源上的紧缺，大部分需要进口。
因此须尽量采用像SMV工法这样能降低钢铁等资源消耗的施工工艺。
3.减少地下空间资源污染随着地铁车站、地下市政道路、地下变电站及地下商场等地下空间的开发利用，作为施工期间的围护结构大部分永久性的埋在了地下，在上海根据设计规范计算，围护结构的插入比在 1：0.8~1 ：1.1 之间，因此该地下建筑物底板下面相当于该建筑物的深度的地下空间资源受到了原围护结构的污染，给后面底板下地下资源的开发造成了极大困难。
例如：目前为施工地铁7号线静安寺站工程北端头井，必须拔除 10根左右原来作为围护结构的？1000mn钻孔灌注桩（深度25m左右），每根桩的自重达52吨之多，拔除的施工难度极大。
类似这样原来的围护结构影响后续地下空间资源开发的情况还有很多。
而如果采用SMV工法作为围护结构，就不会产生如此问题，目前在我国SMW T法中H型钢大部分都拔除回收。
虽然在日本 SMW工法作为围护结构时，H型钢大部分不拔除，同样会造成地下空间资源污染的问题，但是我们中国土木工程师们应该在研究和消化吸收日本成功的 SMW 工法工艺上，通过创新，研究出更好的施工方法和施工工艺。
高压旋喷桩百科名片高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
1. 适用范围 (1) 高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。
(2) 当土中含有较多的大粒径块石、坚硬黏性土、含大量植物根茎或有过多的有机质时，对淤泥和泥炭土以及已有建筑物的湿陷性黄土地基的加固，应根据现场试验结果确定其适用程度。
应通过高压喷射注浆试验确定其适用性和技术参数。
(3) 高压喷射注浆法，对基岩和碎石土中的卵石、块石、漂石呈骨架结构的地层，地下水流速过大和已涌水的地基工程，地下水具有侵蚀性，应慎重使用。
(4) 高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。
2. 基本规定 (1) 高压喷射注浆地基工程的设计和施工，应因地制宜，综合考虑地基类型和性质、地下水条件、上部结构形式、荷载大小，场地环境、施工设备性能等因素，做到技术先进，经济合理，确保工程质量。
(2) 高压喷射注浆法的注浆形式分旋喷注浆、摆喷注浆和定喷注浆等 3 种类别。
根据工程需要和机具设备条件，可分别采用单管法、二管法和三管法，加固体形状可分为圆柱状、扇形块状、壁状和板状。
(3)高压喷射注浆定喷适用于粒径不大于 20mm勺松散地层，摆喷适用于粒径不大于60mm勺松散地层，大角度摆喷适用于粒径不大于100mm勺松散地层，旋喷适用于卵砾石地层及基岩残坡积层。
(4) 在制定高压喷射注浆方案时，应掌握场地的工程地质、水文地质和建筑结构设计资料等。
对既有建筑尚应搜集有关的历史和现状等资料、邻近建筑和地下埋设物等资料。
(5) 高压喷射注浆方案确定后，应结合工程情况进行现场试验、试验性施工或根据工程经验确定施工参数及工艺。
(6) 高压喷射注浆试验场地应选择在对整个工程有代表性地段，通过试验能够反映出高压喷射注浆后对地基处理工程所起到的加固或防渗效果。
6.9.2 施工准备 1. 材料、成品、半成品、构配件进场验收和复试要求 (1) 高压喷射注浆法所用灌浆材料，主要是水泥和水，必要时加入少量外加剂。
(2) 高压喷射注浆所采用的水泥品种和标号，应根据环境和工程需要确定，一般情况下，宜采用普通硅酸盐水泥，其强度等级不宜低于32.5 。
使用其他水泥注浆时应得到设计许可。
(3) 注浆所用水泥应符合《硅酸盐水泥、普通硅酸盐水泥》 GB175 —1999 中的规定。
(4) 高压喷射注浆用水泥必须符合质量标准，应严格防潮和缩短存放时间，施工过程中应抽样检查，不得使用过期的和受潮结块的水泥。
(5) 搅拌水泥浆所用的水，应符合《混凝土拌合用水标准》 JGJ 63—89 的规定。
(6) 高压喷射注浆一般使用纯水泥浆液。
在特殊地质条件下或有特殊要求时，根据工程需要，通过现场注浆试验论证可使用不同类型浆液。
如水泥砂浆等。
(7) 根据需要可在水泥浆液加入粉细砂、粉煤灰、早强剂、速凝剂、水玻璃等外加剂。
2. 主要施工机具、设备 (1) 高压喷射注浆法所用施工机具设备，有国产设备和进口设备。
施工用主要设备机具有 : 地质成孔设备，搅拌制浆设备，供气、供水、供浆设备，喷射注浆设备，控制测量检测设备。
1) 地质成孔设备 : 地质钻机、潜孔钻机、冲击回转钻机、水井磨盘钻机、振冲设备等。
2) 搅拌制浆设备 :搅灌机、搅拌机、灰浆搅拌机、泥浆搅拌机、高速制浆设备等。
3) 供气、供水、供浆设备:空压机、高压水泵、高压浆泵、中压浆泵、灌浆泵等。
4) 喷射注浆设备 : 高压喷射注浆机、旋摆定喷提升装置、喷射管喷头喷咀装置等。
5) 控制测量检测设备 : 测量仪、测量尺、水平尺、测斜仪、密度仪、压力表、流量计等。
(2) 根据工程需要和场地地质条件选用施工机具设备。
3. 施工现场(作业条件 ) 要求 (1) 平整场地，清除地面和地下可移动障碍，应采取防止施工机械失稳的措施。
(2) 建齐施工用的临时设施，如供水、供电、道路、临时房屋、工作台以及材料库等。
(3) 施工平台应做到平整坚实，风、水、电应设置专用管路和线路。
(4) 施工单位应制定环境保护措施，施工现场应设置废水、废浆处理和回收系统。
(5) 施工现场应布置开挖冒浆排放沟和集浆坑。
(6) 施工前应测量场地范围内地上和地下管线及构筑物的位置。
(7) 基线、水准基点，轴线桩位和设计孔位置等，应复核测量并妥善保护。
(8) 机械组装和试运转应符合安全操作规程规定。
(9) 施工前应设置安全标志和安全保护措施。
4. 技术准备 (1) 施工前，建设、设计、监理等单位向施工单位进行技术交底，并提供下列文件和资料 : 1) 工程设计报告和地基与基础的施工图件。
2) 施工场地的工程地质水文地质资料。
3) 施工场地地上范围的高压线、电话线、各类管线等资料。
4) 施工场地地下管线及已建有的地下构筑物的有关资料。
5) 必要的荷载试验及其他有关试验资料。
6) 施工技术要求，包括质量标准和检查方法。
7) 施工前已完成的有关试验报告。
8) 施工中使用的标准和有关文件。
9) 施工场地四通一平和测量基准点资料。
(2) 施工单位在开工前应做好下列工作 : 1) 编制施工组织设计。
2) 建立质量保证体系。
3) 制定安全操作规程。
4) 制定劳动保护和文明施工措施。
5) 组织施工人员进行技术交底和培训。
6) 组织学习国家安全生产的法律、法规。
7) 施工记录所用各种表格应符合规范要求。
6.9.3 施工工艺 1. 高压喷射注浆施工工艺流程 (1) 高压喷射注浆施工工序应先分排孔进行，每排孔应分序施工。
当单孔喷射对邻孔无影响时，可依次进行施工。
单管法非套接独立的旋喷桩不分序，依次进行施工。
(2) 高压喷射注浆旋、摆、定喷射结构形式，对套接、搭接、连接、“焊接”孔与孔应分序施工。
2. 操作工艺 (1) 测量放线 : 根据设计的施工图和坐标网点测量放出施工轴线。
(2) 确定孔位 : 在施工轴线上确定孔位，编上桩号、孔号、序号，依据基准点进行测量各孔口地面高程。
(3) 钻机造孔 : 可采用泥浆护壁回转钻进、冲击套管钻进和冲击回转跟管钻进等方法。
