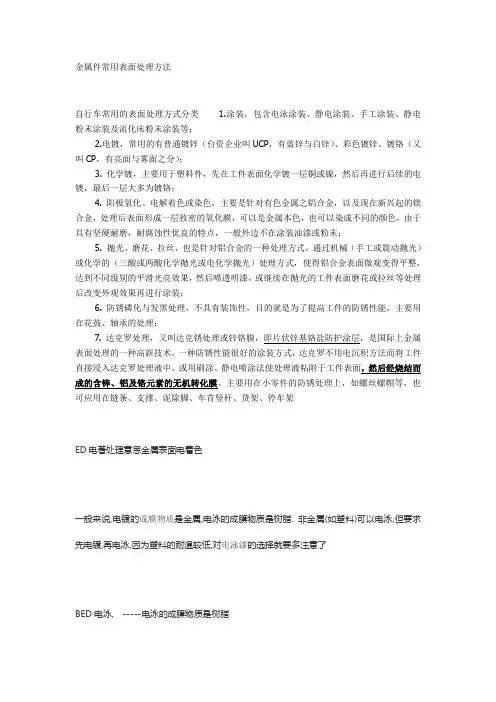

金属件常用表面处理方法
自行车常用的表面处理方式分类 1.涂装，包含电泳涂装、静电涂装、手工涂装、静电粉末涂装及流化床粉末涂装等；
2.电镀，常用的有普通镀锌（台资企业叫UCP，有蓝锌与白锌）、彩色镀锌、镀铬（又叫CP，有亮面与雾面之分）；
3. 化学镀，主要用于塑料件，先在工件表面化学镀一层铜或镍，然后再进行后续的电镀，最后一层大多为镀铬；
4. 阳极氧化、电解着色或染色，主要是针对有色金属之铝合金，以及现在新兴起的镁合金，处理后表面形成一层致密的氧化膜，可以是金属本色，也可以染成不同的颜色，由于具有坚硬耐磨，耐腐蚀性优良的特点，一般外边不在涂装油漆或粉末；
5. 抛光、磨花、拉丝，也是针对铝合金的一种处理方式，通过机械（手工或震动抛光）或化学的（三酸或两酸化学抛光或电化学抛光）处理方式，使得铝合金表面微观变得平整，达到不同级别的平滑光亮效果，然后喷透明漆，或继续在抛光的工件表面磨花或拉丝等处理后改变外观效果再进行涂装；
6. 防锈磷化与发黑处理，不具有装饰性，目的就是为了提高工件的防锈性能，主要用在花鼓、轴承的处理；
7. 达克罗处理，又叫达克锈处理或锌铬膜，即片状锌基铬盐防护涂层，是国际上金属表面处理的一种高新技术，一种防锈性能很好的涂装方式，达克罗不用电沉积方法而将工件直接浸入达克罗处理液中，或用刷涂、静电喷涂法使处理液粘附于工件表面，然后经烧结而成的含锌、铝及铬元素的无机转化膜。主要用在小零件的防锈处理上，如螺丝螺帽等，也可应用在链条、支撑、泥除脚、车首竖杆、货架、停车架
ED电著处理意思金属表面电着色
一般来说,电镀的成膜物质是金属,电泳的成膜物质是树脂. 非金属(如塑料)可以电泳,但要求先电镀,再电泳,因为塑料的耐温较低,对电泳漆的选择就要多注意了
BED电泳, -----电泳的成膜物质是树脂
AP 镀珍珠镍
SIL银喷塑
金属镀覆表示方法
机体材料/镀覆 . 镀覆层镀覆层镀覆层 . 后处理
化学处理表示方法
机体材料/ 处理 . 处理名处理特 . 后处理(颜色)
三亿文库3y.uu456.
表面处理表示方法及选择
表面处理；零件或构件在工作过程中，由于其表面的磨损、腐蚀和；成了十分惊人的经济损失，因而我们技术工作者用物理；另外通过表面处理还可以充分发挥材料的潜力和节约能；今天在这里介绍常用金属的镀覆、化学、电化学处理层；1、金属镀覆和化学处理表面方法用的各种符号；1）基体材料表示符号（常用基体材料）；材料名称符号铁、铜Fe铜、铜合金Cu铝、铝合金A；镁、镁合金Mg钛
表面处理
零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造
成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。
另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。所以设计
者在进行零件、构件设计时应充分合理的选择各种表面处理。
今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。
1、金属镀覆和化学处理表面方法用的各种符号
1）基体材料表示符号（常用基体材料）
材料名称符号铁、铜Fe 铜、铜合金Cu 铝、铝合金Al 锌、锌合金Zn
镁、镁合金Mg 钛、钛合金Ti
塑料PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀Ep 化学镀Ap 电化学处理Et 化学处理Ct 3）化学和电化学处理名称的表示符号
处理名称符号
钝化P（不能理解为元素符号磷）氧化O 电解着色Ec 磷化Ph 阳极氧化A 电镀锌铬酸盐处理C a.电镀锌光亮铬酸盐处理C1A
b.电镀锌彩虹铬酸盐处理C1B （漂白型）常用
c.电镀锌彩虹铬酸盐处理C2C （彩虹型）常用
d.电镀锌深色铬酸盐处理C2D (符号-C；分级1、2；类型:A.B.C.D）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）
1）金属镀覆表示方法：示例：
例1.Fe/Ep.CuN15bCy0.3mc.
（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬0.3μm）
例2. Fe/Ep.Zn7.C2C
（钢材。电镀锌7μm，彩虹铬酸盐处理2级C型）（彩虹型）
例3.Cu/Ep.Ni5bCr0.3r
（铜材，电镀光亮镍5μm，普通铬0.3μm）例4.Fe/Ep.Cu20.ApNi10Cr0.3cf （铜材，电镀铜20μm，化学镀镍10μm，电镀无裂纹铬0.3μm）
例5.PL/EP.Cu10bNi15bCr0.3r
（塑料，电镀光亮铜10μm，光亮镍15μm，普通铬0.3μm）
2）化学、电化学处理表示方法示例：
例1.AI/Et·A·cl（BK)
（铝材，电化学处理，阳极氧化，着黑色）例2. Cu/ct·P
（钢材，化学处理，钝化）例3.Fe/ct·MnPh
（铜材，化学处理，磷酸锰盐处理）例4. AI/et·Ec
（铝材，电化学处理，电解着色）3、镀覆层处理层表示符号
4、后处理表示符号：
黄色绿色后处理名称蓝（浅蓝）紫（紫红）灰（蓝灰）白色粉色金黄青绿银白
YE GN 符号BU VT GY WH PK GD TQ SR
常用镀覆层的标志新旧对照表；注：；1．基体材料在图样或有关得技术文件中有明确规定时；2．除贵金属（如：金，银、铑、铂等）镀层以外，设；选用GB/T13911-1992；《金属镀覆和化学处理表示方法》的原则；一、前言；GB/ T13911-1992《金属镀覆和化学处理；二、镀覆分类；在选用金属零件表面的涂覆时，应首先考虑表面镀覆的；(1)保护性表面涂覆；(2)工
常用镀覆层的标志新旧对照表
注：
1．基体材料在图样或有关得技术文件中有明确规定时，允许省。如：Al/ Ct·O可标注为Ct·O。
2．除贵金属（如：金，银、铑、铂等）镀层以外，设计要求零部件镀层厚度在3~5μm围时，允许仅标注镀覆层标志，不注出镀覆层厚度，如：Ep·Cr。对于镀覆层厚度要求大于5μm时，镀覆层厚度应在标志符号中给出，如：Ep·C r8（表示电镀铬厚度为8μm）.
选用GB/T 13911-1992
《金属镀覆和化学处理表示方法》的原则
一、前言
