常用金属表面处理要求(201006)

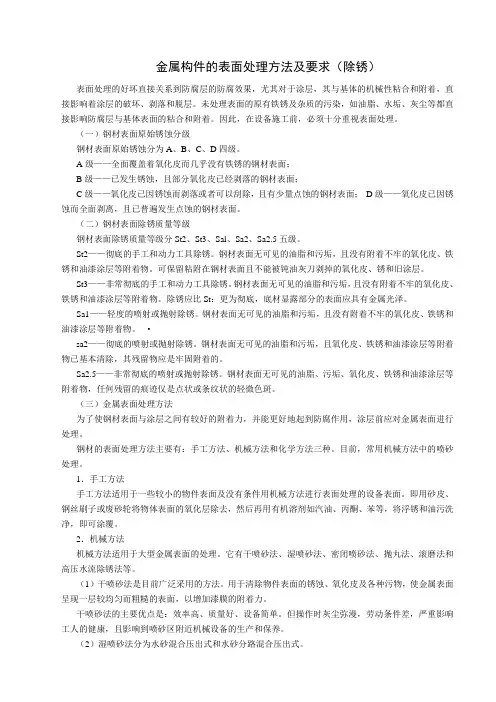

金属构件的表面处理方法及要求（除锈）表面处理的好坏直接关系到防腐层的防腐效果，尤其对于涂层，其与基体的机械性粘合和附着，直接影响着涂层的破坏、剥落和脱层。

未处理表面的原有铁锈及杂质的污染，如油脂、水垢、灰尘等都直接影响防腐层与基体表面的粘合和附着。

因此，在设备施工前，必须十分重视表面处理。

（一）钢材表面原始锈蚀分级钢材表面原始锈蚀分为A、B、C、D四级。

A级——全面覆盖着氧化皮而几乎没有铁锈的钢材表面；B级——已发生锈蚀，且部分氧化皮已经剥落的钢材表面；C级——氧化皮已因锈蚀而剥落或者可以刮除，且有少量点蚀的钢材表面；D级——氧化皮已因锈蚀而全面剥离，且已普遍发生点蚀的钢材表面。

（二）钢材表面除锈质量等级钢材表面除锈质量等级分St2、St3、Sal、Sa2、Sa2.5五级。

St2——彻底的手工和动力工具除锈。

钢材表面无可见的油脂和污垢，且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。

可保留粘附在钢材表面且不能被钝油灰刀剥掉的氧化皮、锈和旧涂层。

St3——非常彻底的手工和动力工具除锈。

钢材表面无可见的油脂和污垢，且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。

除锈应比St：更为彻底，底材显露部分的表面应具有金属光泽。

Sa1——轻度的喷射或抛射除锈。

钢材表面无可见的油脂和污垢，且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。

·sa2——彻底的喷射或抛射除锈。

钢材表面无可见的油脂和污垢，且氧化皮、铁锈和油漆涂层等附着物已基本清除，其残留物应是牢固附着的。

Sa2.5——非常彻底的喷射或抛射除锈。

钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹仅是点状或条纹状的轻微色斑。

（三）金属表面处理方法为了使钢材表面与涂层之间有较好的附着力，并能更好地起到防腐作用，涂层前应对金属表面进行处理。

钢材的表面处理方法主要有：手工方法、机械方法和化学方法三种。

目前，常用机械方法中的喷砂处理。

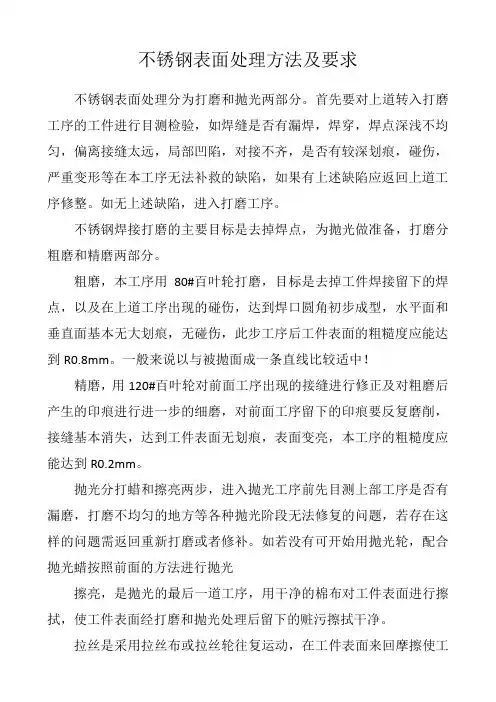

不锈钢表面处理方法及要求
不锈钢表面处理分为打磨和抛光两部分。

首先要对上道转入打磨工序的工件进行目测检验，如焊缝是否有漏焊，焊穿，焊点深浅不均匀，偏离接缝太远，局部凹陷，对接不齐，是否有较深划痕，碰伤，严重变形等在本工序无法补救的缺陷，如果有上述缺陷应返回上道工序修整。

如无上述缺陷，进入打磨工序。

不锈钢焊接打磨的主要目标是去掉焊点，为抛光做准备，打磨分粗磨和精磨两部分。

粗磨，本工序用80#百叶轮打磨，目标是去掉工件焊接留下的焊点，以及在上道工序出现的碰伤，达到焊口圆角初步成型，水平面和垂直面基本无大划痕，无碰伤，此步工序后工件表面的粗糙度应能达到R0.8mm。

一般来说以与被抛面成一条直线比较适中！
精磨，用120#百叶轮对前面工序出现的接缝进行修正及对粗磨后产生的印痕进行进一步的细磨，对前面工序留下的印痕要反复磨削，接缝基本消失，达到工件表面无划痕，表面变亮，本工序的粗糙度应能达到R0.2mm。

抛光分打蜡和擦亮两步，进入抛光工序前先目测上部工序是否有漏磨，打磨不均匀的地方等各种抛光阶段无法修复的问题，若存在这样的问题需返回重新打磨或者修补。

如若没有可开始用抛光轮，配合抛光蜡按照前面的方法进行抛光
擦亮，是抛光的最后一道工序，用干净的棉布对工件表面进行擦拭，使工件表面经打磨和抛光处理后留下的赃污擦拭干净。

拉丝是采用拉丝布或拉丝轮往复运动，在工件表面来回摩擦使工
件表面光洁度提高，表面的纹理呈直线状。

表面拉丝的加工方式，要根据拉丝效果的要求、不同的工件表面的大小和形状选择不同的加工方法。

金属材料表面处理技术的使用方法与注意事项在现代工业生产中，金属材料的表面处理技术起着至关重要的作用。

通过适当的表面处理，可以提高金属材料的耐腐蚀性、机械性能和装饰效果，延长使用寿命，并满足特定的功能和外观要求。

本文将介绍金属材料表面处理技术的使用方法和注意事项。

一、常见的金属材料表面处理技术1. 喷涂工艺：喷涂是一种常见且简便的金属材料表面处理方法。

在这种工艺中，通过喷涂设备将涂料均匀地喷涂在金属物体表面，形成保护膜。

喷涂可以提供耐腐蚀、耐磨损和装饰性能。

常用的喷涂方法包括电泳涂装、喷粉涂装和喷涂。

2. 镀层工艺：镀层是在金属表面上电化学沉积一层金属薄膜的方法。

通过这种工艺可以改善金属的耐腐蚀性能、机械性能和外观效果。

常见的金属镀层方法包括镀铬、镀镍、镀锌等。

3. 氧化工艺：氧化是指金属表面与氧气反应生成氧化物层的过程。

氧化可以增加金属材料的耐腐蚀性能和装饰效果。

常见的氧化方法包括阳极氧化和化学氧化。

4. 热处理工艺：热处理是通过控制金属材料的加热和冷却过程，使其获得特定的力学性能和组织结构。

热处理可以改善金属材料的强度、韧性和耐磨性。

常见的热处理方法包括退火、正火和淬火。

二、金属材料表面处理技术的使用方法1. 选择合适的表面处理技术：在进行金属材料表面处理之前，需要根据金属材料的特性、使用环境和要求，选择合适的表面处理技术。

不同的表面处理技术适用于不同的金属材料和应用场景，例如，喷涂适用于大面积物体，而镀层适用于需要改善耐腐蚀性能的材料。

2. 准备工作：在进行金属材料表面处理之前，需要做好准备工作。

首先，要对金属材料进行清洗，去除表面的油污、杂质和氧化物。

然后，进行必要的预处理，如蚀刻、激活和除锈等，以提高表面处理效果。

3. 控制处理参数：在进行金属材料表面处理时，需要控制好处理参数，如处理时间、温度、涂料涂布量等。

不同的处理参数会对金属材料的性能产生不同的影响。

因此，在实际操作中需要根据具体情况进行优化和调整。

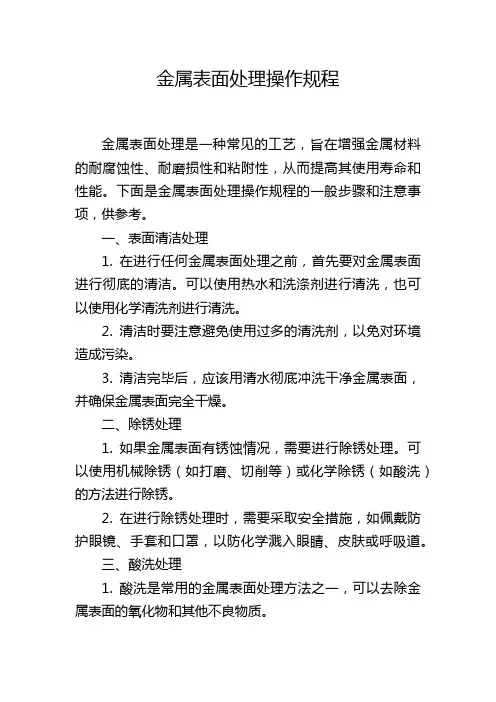

金属表面处理操作规程金属表面处理是一种常见的工艺，旨在增强金属材料的耐腐蚀性、耐磨损性和粘附性，从而提高其使用寿命和性能。

下面是金属表面处理操作规程的一般步骤和注意事项，供参考。

一、表面清洁处理1. 在进行任何金属表面处理之前，首先要对金属表面进行彻底的清洁。

可以使用热水和洗涤剂进行清洗，也可以使用化学清洗剂进行清洗。

2. 清洁时要注意避免使用过多的清洗剂，以免对环境造成污染。

3. 清洁完毕后，应该用清水彻底冲洗干净金属表面，并确保金属表面完全干燥。

二、除锈处理1. 如果金属表面有锈蚀情况，需要进行除锈处理。

可以使用机械除锈（如打磨、切削等）或化学除锈（如酸洗）的方法进行除锈。

2. 在进行除锈处理时，需要采取安全措施，如佩戴防护眼镜、手套和口罩，以防化学溅入眼睛、皮肤或呼吸道。

三、酸洗处理1. 酸洗是常用的金属表面处理方法之一，可以去除金属表面的氧化物和其他不良物质。

2. 在进行酸洗处理时，应该选择适合的酸洗液，并按照使用说明正确配制酸液的浓度。

3. 在酸洗处理之前，应该将金属表面彻底清洁，并确保金属表面没有油脂、污垢等杂质。

4. 酸洗处理时，需要注意酸液的浓度和温度，以免对金属材料造成腐蚀和变形。

四、电镀处理1. 电镀是一种在金属表面上镀上一层金属或合金的方法，以增加金属的耐腐蚀性和美观性。

2. 在进行电镀处理之前，需要将金属表面进行清洁和除锈处理，并确保金属表面平整和光滑。

3. 在进行电镀处理时，应该选择适合的电镀液，并按照使用说明正确配制电镀液的浓度和温度。

4. 在电镀处理时，需要注意电流密度和镀层的厚度，以获得理想的镀层质量。

五、涂装处理1. 涂装是一种在金属表面上涂上一层涂料或烤漆的方法，以增加金属的耐腐蚀性、耐磨损性和美观性。

2. 在进行涂装处理之前，需要将金属表面进行清洁和除锈处理，并确保金属表面平整和光滑。

3. 在进行涂装处理时，应该选择适合的涂料或烤漆，并按照使用说明正确涂装和烘烤。

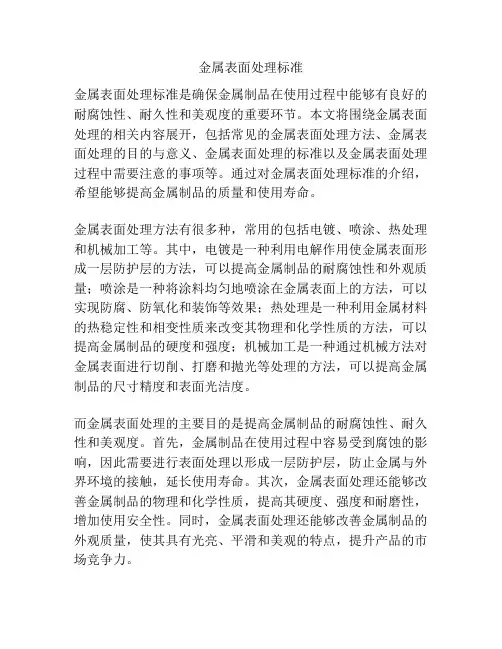

金属表面处理标准金属表面处理标准是确保金属制品在使用过程中能够有良好的耐腐蚀性、耐久性和美观度的重要环节。

本文将围绕金属表面处理的相关内容展开，包括常见的金属表面处理方法、金属表面处理的目的与意义、金属表面处理的标准以及金属表面处理过程中需要注意的事项等。

通过对金属表面处理标准的介绍，希望能够提高金属制品的质量和使用寿命。

金属表面处理方法有很多种，常用的包括电镀、喷涂、热处理和机械加工等。

其中，电镀是一种利用电解作用使金属表面形成一层防护层的方法，可以提高金属制品的耐腐蚀性和外观质量；喷涂是一种将涂料均匀地喷涂在金属表面上的方法，可以实现防腐、防氧化和装饰等效果；热处理是一种利用金属材料的热稳定性和相变性质来改变其物理和化学性质的方法，可以提高金属制品的硬度和强度；机械加工是一种通过机械方法对金属表面进行切削、打磨和抛光等处理的方法，可以提高金属制品的尺寸精度和表面光洁度。

而金属表面处理的主要目的是提高金属制品的耐腐蚀性、耐久性和美观度。

首先，金属制品在使用过程中容易受到腐蚀的影响，因此需要进行表面处理以形成一层防护层，防止金属与外界环境的接触，延长使用寿命。

其次，金属表面处理还能够改善金属制品的物理和化学性质，提高其硬度、强度和耐磨性，增加使用安全性。

同时，金属表面处理还能够改善金属制品的外观质量，使其具有光亮、平滑和美观的特点，提升产品的市场竞争力。

对于金属表面处理标准来说，首先需要明确指定金属表面处理的方法和要求。

例如，对于电镀来说，需要明确电镀材料的种类、电镀层的厚度和电镀温度等具体参数。

其次，金属表面处理标准还需要规定金属制品的质量检测方法和标准，以确保金属制品符合相关的标准要求。

这些质量检测方法可以包括金属表面形貌检测、表面化学成分检测和物理性能检测等。

最后，金属表面处理标准还需要注重金属制品的环境保护和安全性问题，确保表面处理过程符合相关的环保法规和安全操作规范，减少对环境的影响和对人体的危害。

废旧物资堆放及处理规定
为了规范废旧物资的回收、堆放及处理，特制定以下规定：
一、废旧物资堆放要求：
1、废旧物资必须堆放到指定地点，不得随处乱扔；
2、废旧物资必须分三类堆放：
1）金属件，包括废钢废铁、有色金属；
2）非金属件，如塑料地板、凳等；
3）有可维修价值的总成件，如门泵、电机、马达、刹车总泵及分泵等；
3、废旧物资必须与生活、生产垃圾分开堆放；
4、废旧物资必须与发外整修的旧件分开堆放。

二、废旧物资处理：
1、职责
物资公司负责集团公司各部门及所属单位的各类废旧物资的回收及处理，其它部门或单位不得擅自处理。

2、废旧物资的回收
物资公司各仓库要严格执行以旧换新制度，负责做好各分公司、修理厂的废旧物资的回收工作，并分类堆放到指定地点。

运输班定期到各分公司将废旧物资拉到物资公司集中堆放，并按照废钢废铁、有色金属、总成件及非金属件四类分开堆放。

旧电瓶、报废轮胎、废机油由各回收公司直接到各分公司场地收购，各公司凭物资公司开具的发票给回收单位开出门证。

3、废旧物资销售
废旧物资通过比价销售，销售价格不得低于市场价，销售利润一律上交集团公司财务处。

附：
各分公司废旧物资堆放情况表。

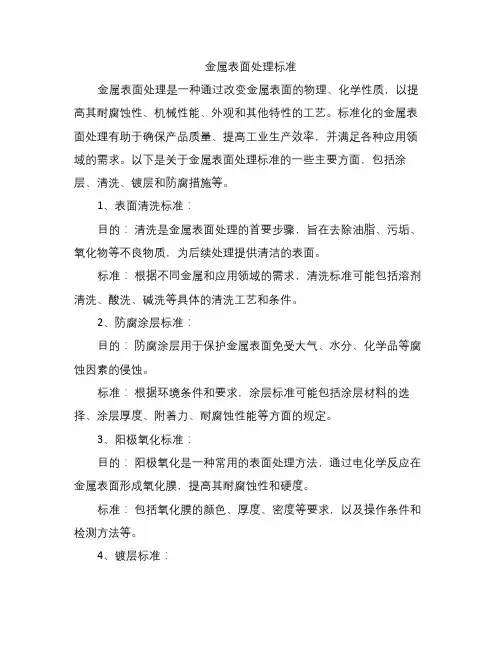

金属表面处理标准金属表面处理是一种通过改变金属表面的物理、化学性质，以提高其耐腐蚀性、机械性能、外观和其他特性的工艺。

标准化的金属表面处理有助于确保产品质量、提高工业生产效率，并满足各种应用领域的需求。

以下是关于金属表面处理标准的一些主要方面，包括涂层、清洗、镀层和防腐措施等。

1、表面清洗标准：目的：清洗是金属表面处理的首要步骤，旨在去除油脂、污垢、氧化物等不良物质，为后续处理提供清洁的表面。

标准：根据不同金属和应用领域的需求，清洗标准可能包括溶剂清洗、酸洗、碱洗等具体的清洗工艺和条件。

2、防腐涂层标准：目的：防腐涂层用于保护金属表面免受大气、水分、化学品等腐蚀因素的侵蚀。

标准：根据环境条件和要求，涂层标准可能包括涂层材料的选择、涂层厚度、附着力、耐腐蚀性能等方面的规定。

3、阳极氧化标准：目的：阳极氧化是一种常用的表面处理方法，通过电化学反应在金属表面形成氧化膜，提高其耐腐蚀性和硬度。

标准：包括氧化膜的颜色、厚度、密度等要求，以及操作条件和检测方法等。

4、镀层标准：目的：镀层可以改变金属表面的外观、耐腐蚀性、导电性等性质，常见的镀层包括镀铬、镀镍、镀锌等。

标准：包括镀层的成分、厚度、均匀性、附着力等方面的要求，确保镀层质量符合标准。

5、喷涂涂层标准：目的：喷涂是一种常见的涂层方法，用于在金属表面形成保护性的、美观的涂层。

标准：包括喷涂材料的选择、涂层厚度、涂层外观、耐腐蚀性等方面的规定。

6、钝化标准：目的：钝化是通过在金属表面形成一层氧化物膜来提高其耐腐蚀性的处理方法。

标准：包括钝化工艺、膜的性质、厚度等方面的规定。

7、金属表面检测标准：目的：通过检测确保金属表面处理的质量符合标准要求。

标准：包括各种检测方法，如膜厚测量、附着力测试、耐腐蚀性能检测等。

8、环保标准：目的：考虑到环保要求，金属表面处理标准可能包括对涂料、溶剂、废水等的环保规定。

标准：鼓励使用环保材料和工艺，降低环境污染。

结束语：综合而言，金属表面处理标准涉及到多个方面，从清洗到涂层，从防腐到检测，都需要符合一系列明确的标准。

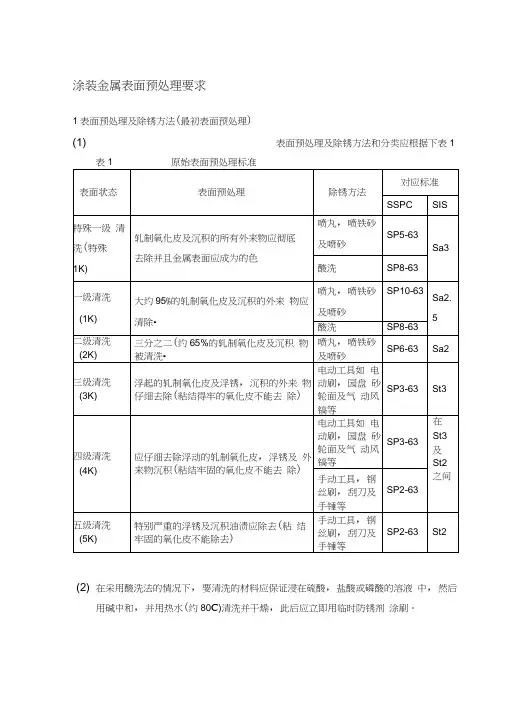

涂装金属表面预处理要求1表面预处理及除锈方法(最初表面预处理)(1) 表面预处理及除锈方法和分类应根据下表1表1 原始表面预处理标准(2) 在采用酸洗法的情况下，要清洗的材料应保证浸在硫酸，盐酸或磷酸的溶液中，然后用碱中和，并用热水(约80C)清洗并干燥，此后应立即用临时防锈剂涂刷。

(3) 对于精加工的表面，就不能采用喷丸及酸洗等会影响表面粗糙度的清洗方法。

(4) 对于铸件表面，应采用喷砂或喷丸来清除铸件飞边或型砂，然后用干燥的压缩空气去除生铁灰尘及砂粒，也可以用砂轮面来清除光整粗糙的铸件表面。

(5) 对于钢板及框架包括焊接结构件等要油漆的表面，通常应采用喷砂处理，在没有条件的情况下，可以采用电动刷来清理•如果焊接件有焊渣及氧化皮，则应将其彻底清除。

(6) 工作台大梁及齿轮箱的内表面在喷丸或喷砂处理后应立即涂上耐油漆，此后就不必再进行预处理。

(7) 在可能发生氢脆的情况下,则不应采用酸洗进行处理。

(8) 第二次表面处理：这种处理是指修补或修复油漆表面生锈的部分及由于焊接漆膜被烧坏的部分，并按下述表2进行。

表2 第二次表面预处理标准注1:上表中从第一级至第五级清理的级别均根据表 1.2清洗如在机件的表面上粘有由肉眼可见的如锈迹，灰尘及残留油脂，手指印,水珠及碱等外来物, 会使机件在运输和储存过程中产生锈迹, 因此清洗工作应彻底进行。

(1) 石油溶剂清洗法在初步清洗后, 将机器零件局部或完全浸入如汽油, 粗汽油及煤油等石油溶剂中, 接着用刷子或棉布擦洗干净或溶化处理,第二步清洗即将机器零件全部浸入另一种干净溶剂内进行处理.尽管石油溶剂对于油及油脂的可溶性较高, 也应采用其溶点尽可能高的溶剂, 主要考虑其可燃性.且在有可燃的情况下, 可以采用不可燃的三氯化物溶剂( 三氯乙烯), 这种溶液对于油脂及焊剂的溶解性是高的.(2) 碱清洗法(表面活性剂)将机器零件浸在苛性钠, 纯碱, 硅酸氢钠等清洗剂的水溶液内,或者将上述碱溶液中的一种喷射在机器零件的表面, 然后用热水彻底清洗机器零件的表面. 加入少量活性剂(正离子, 负离子, 无离子及偶极离子)至碱溶液中可以减少碱溶剂的用量, 且能增强清洗的效果. 通常,只要加入0.1~0.5%的非离子活性剂就可以清洗由矿物油形成的污垢。

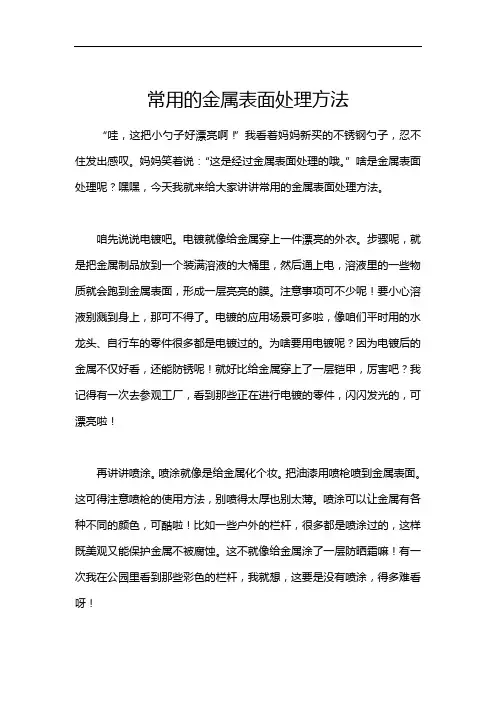

常用的金属表面处理方法“哇，这把小勺子好漂亮啊！”我看着妈妈新买的不锈钢勺子，忍不住发出感叹。

妈妈笑着说：“这是经过金属表面处理的哦。

”啥是金属表面处理呢？嘿嘿，今天我就来给大家讲讲常用的金属表面处理方法。

咱先说说电镀吧。

电镀就像给金属穿上一件漂亮的外衣。

步骤呢，就是把金属制品放到一个装满溶液的大桶里，然后通上电，溶液里的一些物质就会跑到金属表面，形成一层亮亮的膜。

注意事项可不少呢！要小心溶液别溅到身上，那可不得了。

电镀的应用场景可多啦，像咱们平时用的水龙头、自行车的零件很多都是电镀过的。

为啥要用电镀呢？因为电镀后的金属不仅好看，还能防锈呢！就好比给金属穿上了一层铠甲，厉害吧？我记得有一次去参观工厂，看到那些正在进行电镀的零件，闪闪发光的，可漂亮啦！再讲讲喷涂。

喷涂就像是给金属化个妆。

把油漆用喷枪喷到金属表面。

这可得注意喷枪的使用方法，别喷得太厚也别太薄。

喷涂可以让金属有各种不同的颜色，可酷啦！比如一些户外的栏杆，很多都是喷涂过的，这样既美观又能保护金属不被腐蚀。

这不就像给金属涂了一层防晒霜嘛！有一次我在公园里看到那些彩色的栏杆，我就想，这要是没有喷涂，得多难看呀！还有一种叫氧化。

氧化就像是让金属经历一场奇妙的变化。

把金属放在特定的环境里，让它表面自然形成一层氧化膜。

这个过程要注意环境的控制哦。

氧化后的金属会有一种独特的质感，像那些复古的铜制品很多都是氧化处理过的。

这就好像金属变成了一个有故事的老人，充满了魅力。

我在博物馆里看到过一些氧化的青铜器，哇，那真的是太震撼啦！总之，这些金属表面处理方法都超厉害的。

它们让我们的生活变得更加丰富多彩，也让金属更加耐用。

大家说是不是呀？。

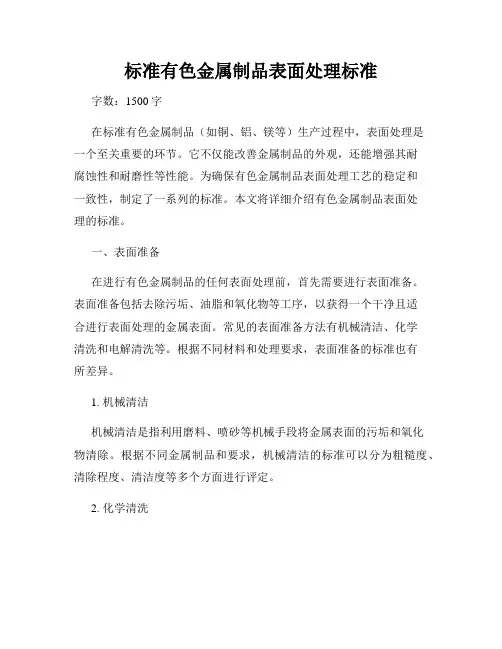

标准有色金属制品表面处理标准字数：1500字在标准有色金属制品（如铜、铝、镁等）生产过程中，表面处理是一个至关重要的环节。

它不仅能改善金属制品的外观，还能增强其耐腐蚀性和耐磨性等性能。

为确保有色金属制品表面处理工艺的稳定和一致性，制定了一系列的标准。

本文将详细介绍有色金属制品表面处理的标准。

一、表面准备在进行有色金属制品的任何表面处理前，首先需要进行表面准备。

表面准备包括去除污垢、油脂和氧化物等工序，以获得一个干净且适合进行表面处理的金属表面。

常见的表面准备方法有机械清洁、化学清洗和电解清洗等。

根据不同材料和处理要求，表面准备的标准也有所差异。

1. 机械清洁机械清洁是指利用磨料、喷砂等机械手段将金属表面的污垢和氧化物清除。

根据不同金属制品和要求，机械清洁的标准可以分为粗糙度、清除程度、清洁度等多个方面进行评定。

2. 化学清洗化学清洗是利用化学试剂溶解或转化金属表面的污垢和氧化物。

不同金属材料的化学清洗工艺及试剂的选择因素各不相同，因此标准也需要根据具体情况进行制定。

3. 电解清洗电解清洗是利用电解作用将金属表面的污垢和氧化物溶解或转化为其他物质，从而清洁金属表面。

不同金属和处理要求对电解清洗的标准也有所不同，如清洁速度、电解液成分、电流密度等。

二、化学处理化学处理是有色金属制品表面处理的重要环节之一。

它可以通过改变金属表面的化学组成和状态，使金属具有一定的耐蚀性和耐磨性。

常见的化学处理方法包括酸洗、酸蚀、碱洗、阳极氧化等。

1. 酸洗酸洗是通过酸性溶液使金属表面产生一层溶解皮，以去除金属表面的氧化皮、氧化物和污垢等。

酸洗的标准包括酸性溶液成分、温度、浸泡时间等指标。

2. 酸蚀酸蚀是指在酸性溶液中加入一定的助剂，使金属表面产生微小凹洞，增加表面积，以提高金属的耐腐蚀性和附着力。

酸蚀的标准可包括酸性溶液成分、浸泡时间、酸浓度等。

3. 碱洗碱洗是通过碱性溶液去除金属表面残留的酸洗剂和酸蚀剂，以及进一步清洁金属表面。

常用金属表面处理工艺金属表面处理方法金属表面在各种热处理、机械加工、运输及保管过程中，不可避免地会被氧化，产生一层厚薄不均的氧化层。

同时，也容易受到各种油类污染和吸附一些其他的杂质。

油污及某些吸附物，较薄的氧化层可先后用溶剂清洗、化学处理和机械处理，或直接用化学处理。

对于严重氧化的金属表面，氧化层较厚，就不能直接用溶剂清洗和化学处理，而最好先进行机械处理。

通常经过处理后的金属表面具有高度活性，更容易再度受到灰尘、湿气等的污染。

为此，处理后的金属表面应尽可能快地进行胶接。

经不同处理后的金属保管期如下：（1）湿法喷砂处理的铝合金，72h ；（2）铬酸-硫酸处理的铝合金，6h ；（3）阳极化处理的铝合金，30天；（4）硫酸处理的不锈钢，20天；（5）喷砂处理的钢，4h ；（6）湿法喷砂处理的黄铜，8h 。

一、铝及铝合金表面处理方法[方法1]脱脂处理。

用脱脂棉沾湿溶剂进行擦拭，除去油污后，再以清洁的棉布擦拭几次即可。

常用溶剂为：三氯乙烯、醋酸乙酯、丙酮、丁酮和汽油等。

[方法2]脱脂后于下述溶液中化学处理：浓硫酸 27.3 重铬酸钾 7.5 水65.2在60-65°C 浸渍10-30min 后取出用水冲洗，晾干或在80°C 以下烘干；或者在下述溶液中洗后再晾干：磷酸 10 正丁醇 3 水20此方法适用于酚醛-尼龙胶等，效果良好。

[方法3]脱脂后于下述溶液中化学处理：氟化氢铵 3-3.5 氧化铬20-26 磷酸钠 2-2.5 浓硫酸 50-60硼酸 0.4-0.6 水 1000在25-40°C 浸渍4.5-6min ，即进行水洗、干燥。

本方法胶接强度较高，处理后4h 内胶接，适用于环氧胶和环氧-丁腈胶胶接。

[方法4]脱脂后于下述溶液中化学处理：磷酸7.5 氧化铬 7.5 酒精 5.0 甲醛（36-38%） 80在15-30°C 浸渍10-15min ，然后在60-80°C 下水洗、干燥。

金属表面解决工艺有哪些_常用金属表面解决措施有哪些金属表面在多种热解决、机械加工、运送旳过程中，不可避免地会产生腐蚀、随着油污和杂质等，产生氧化现象，这就需要进行表面解决。

金属表面解决有诸多种，按照其特性旳不同可分为溶剂清洗、机械解决和化学解决三大类。

根据不同氧化限度旳金属表面，应采用不同旳解决方式。

如对于较薄旳氧化层可采用溶剂清洗、机械解决和化学解决，或者直接采用化学解决，对于严重氧化旳金属表面，由于氧化层较厚，如果直接采用溶剂清洗和化学解决，不仅解决不彻底，还会挥霍大量旳清洗剂和化学剂，最佳先采用机械解决。

溶剂清洗是对使用溶剂对金属表面进行清洗旳一种解决措施，该措施可以有效清除工件表面旳油污、杂质和氧化层，使工件表面获得清洁。

经溶剂清洗后旳金属表面具有高度活性，更容易受到灰尘、湿气旳污染，因此解决后旳工件还要进行喷涂、喷涂等表面解决，提高工件旳抗腐蚀能力。

金属旳表面解决有哪些？不锈钢：电镀、抛光、拉丝、电泳、PVD、蚀刻、彩色钝化铝合金：阳极氧化、电镀、蚀刻镁合金：电镀、钝化皮膜钛合金：电镀、阳极氧化锌合金：电镀、钝化铸铝：电镀、阳极氧化钢铁：钝化、磷化电镀镀层金属或其她不溶性材料做阳极，待镀旳工件做阴极，镀层金属旳阳离子在待镀工件表面被还原形成镀层。

为排除其他阳离子旳干扰，且使镀层均匀、牢固，需用含镀层金属阳离子旳溶液做电镀液，以保持镀层金属阳离子旳浓度不变。

电镀旳目旳是在基材上镀上金属镀层，变化基材表面性质或尺寸。

电镀能增强金属旳抗腐蚀性(镀层金属多采用耐腐蚀旳金属)、增长硬度、避免磨耗、提高导电性、润滑性、耐热性、和表面美观。

电泳电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。

电泳表面解决工艺旳特点：电泳漆膜具有涂层丰满、均匀、平整、光滑旳长处，电泳漆膜旳硬度、附着力、耐腐、冲击性能、渗入性能明显优于其他涂装工艺。

金属表面处理标准金属表面处理是指在金属制品的制造过程中，通过一系列的物理、化学方法将金属表面进行改变，以提高金属的表面质量和使用性能。

金属表面处理标准是对金属表面处理过程中的各项要求和规范的统称，其目的是为了确保金属制品能够达到设计要求并具有一定的使用寿命。

一、金属表面处理的作用和目的金属表面处理是为了解决金属制品在使用过程中所遇到的各种问题，主要包括以下几个方面的作用和目的：1.提高金属表面的物理性能。

通过金属表面处理，能够改变金属材料的表面硬度、摩擦系数、耐磨性等物理性能，从而提高金属制品的整体性能。

2.增加金属表面的化学稳定性。

金属材料容易受到化学反应的影响，如氧化、腐蚀等，通过金属表面处理可以在金属表面形成一层保护膜，防止金属材料与外界环境发生化学反应，保持金属制品的稳定性。

3.改善金属表面的外观质量。

金属制品的外观质量直接关系到产品的美观度和市场竞争力，通过金属表面处理能够去除金属表面的污染、缺陷等，使金属表面更加光滑和均匀。

4.为金属表面的涂装和粘接提供良好的基础。

金属表面处理可以在金属表面形成一种特定的组织结构，提供了良好的涂装和粘接的基础，以确保涂层或粘接剂与金属表面之间的牢固性。

二、金属表面处理的常见方法和标准金属表面处理的方法有很多种，常见的方法包括机械处理、化学处理和电化学处理等。

以下是几种常见的金属表面处理方法和其标准：1.机械处理机械处理是指通过机械力对金属表面进行加工，常见的机械处理方法包括打磨、切割、抛光等。

机械处理的标准主要包括表面光洁度、平整度、尺寸精度等方面的要求。

2.化学处理化学处理是指通过使用化学药剂来对金属表面进行加工，常见的化学处理方法包括酸洗、电镀、热处理等。

化学处理的标准主要包括药剂配方、药液温度、处理时间等方面的要求。

3.电化学处理电化学处理是指通过在金属表面施加电流来实现对金属表面进行加工，常见的电化学处理方法包括阳极氧化、电镀、阳极保护等。

电化学处理的标准主要包括电流密度、处理时间、电解质配方等方面的要求。

For personal use only in study andresearch; not for commercial use表面处理方式：金属：1.喷砂喷砂是利用压缩空气把石英砂高速吹出去对零件表面进行清理的一种方法。

工厂里也叫吹砂，不仅去锈，还可以顺带除油，对涂装来说非常有用。

常用于零件表面除锈；对零件表面修饰（市场卖的小型的湿式喷砂机就是这个用途，砂粒通常是刚玉，介质是水）；在钢结构中，应用高强螺栓进行联接是一种比较先进的方法，由于高强联接是利用结合面之间的摩擦来传力的，所以对结合表面的质量要求很高，这时必须用喷砂对结合表面进行处理。

喷砂用于形状复杂，易于用手工除锈，效率不高，现场环境不好，除锈不均匀。

一般的喷砂机都有各种规格的喷砂枪，只要不是特别小的箱体，都可以把枪放进去打干净。

压力容器的配套产品—封头采用喷砂方式清除工件表面的氧化皮，石英砂的直径为1.5m m～3.5mm.有一种加工就是利用水作载体，带动金刚砂来加工零件的，就是一种喷砂。

2.喷塑喷塑是为了提高防腐蚀能力，与喷砂结合更好，主要是因为结合力提高了导致质量提高。

可以增加防锈和美观效果3.氮化和软氮化氮化包括气体氮化、辉光离子氮化和软氮化，软氮化是一种通俗的叫法，严格的讲，软氮化是一种以渗氮为主的低温氮碳共渗，主要特点是渗速快（2-4h），但渗层薄（一般在0.4以下),渗层梯度陡，硬度并不低，如果是液体氮化，硬度甚至略高于气体氮化。

气体氮化可以做到深渗层，它的硬度梯度缓，比软氮化承受的载荷高，外观漂亮，缺点是周期长，表面有脆性相，一般要有一道精加工（加工余量很小，一般1丝到2丝）。

辉光离子氮化有气体氮化的优点，在0.4㎜渗层以下，渗速比气体氮化快的多，而且表面不会有脆性相，可以局部氮化，缺点是成本略高，对形状复杂或带长孔的工件效果不好。

变形方面应该是辉光离子氮化变形最小，实际中相差很小，很多时候几乎一样。

为了缩短氮化周期，并使氮化工艺不受钢种的限制，在近年间在原氮化工艺基础上发展了软氮化和离子氮化两种新氮化工艺。

金属件常用表面处理(chǔlǐ)方法自行车常用(chánɡ yònɡ)的表面处理方式分类 1.涂装，包含(bāohán)电泳涂装、静电涂装、手工涂装、静电粉末涂装及流化床粉末涂装等；2.电镀，常用的有普通镀锌（台资企业叫UCP，有蓝锌与白锌）、彩色镀锌、镀铬（又叫CP，有亮面与雾面之分）；3. 化学镀，主要用于塑料件，先在工件表面化学镀一层铜或镍，然后再进行后续的电镀，最后一层大多为镀铬；4. 阳极氧化、电解着色或染色，主要是针对有色金属之铝合金，以及现在新兴起的镁合金，处理后表面形成一层致密的氧化膜，可以是金属本色，也可以染成不同的颜色，由于具有坚硬耐磨，耐腐蚀性优良的特点，一般外边不在涂装油漆或粉末；5. 抛光、磨花、拉丝，也是针对铝合金的一种处理方式，通过机械（手工或震动抛光）或化学的（三酸或两酸化学抛光或电化学抛光）处理方式，使得铝合金表面微观变得平整，达到不同级别的平滑光亮效果，然后喷透明漆，或继续在抛光的工件表面磨花或拉丝等处理后改变外观效果再进行涂装；6. 防锈磷化与发黑处理，不具有装饰性，目的就是为了提高工件的防锈性能，主要用在花鼓、轴承的处理；7. 达克罗处理，又叫达克锈处理或锌铬膜，即片状锌基铬盐防护涂层，是国际上金属表面处理的一种高新技术，一种防锈性能很好的涂装方式，达克罗不用电沉积方法而将工件直接浸入达克罗处理液中，或用刷涂、静电喷涂法使处理液粘附于工件表面，然后经烧结而成的含锌、铝及铬元素的无机转化膜。

主要用在小零件的防锈处理上，如螺丝螺帽等，也可应用在链条、支撑、泥除脚、车首竖杆、货架、停车架ED电著处理(chǔlǐ)意思(yì sī)金属表面(biǎomiàn)电着色一般来说,电镀的成膜物质是金属,电泳的成膜物质是树脂. 非金属(如塑料)可以电泳,但要求先电镀,再电泳,因为塑料的耐温较低,对电泳漆的选择就要多注意了BED电泳, -----电泳的成膜物质是树脂AP 镀珍珠镍SIL银喷塑金属镀覆表示方法机体材料/镀覆 . 镀覆层镀覆层镀覆层 . 后处理化学处理表示方法机体材料/ 处理 . 处理名处理特 . 后处理(颜色)三亿文库表面处理表示方法及选择表面(biǎomiàn)处理；零件或构件在工作过程中，由于其表面的磨损(mó sǔn)、腐蚀和；成了十分惊人的经济损失，因而我们技术工作者用物理；另外通过表面处理还可以充分发挥材料的潜力和节约能；今天在这里介绍常用金属(jīn shǔ)的镀覆、化学、电化学处理层；1、金属镀覆和化学处理表面方法用的各种符号；1）基体材料表示符号（常用基体材料）；材料名称符号铁、铜Fe铜、铜合金Cu铝、铝合金A；镁、镁合金Mg钛表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。
