万方数据中低压电器时,放大后的信号也小,闩锁电路⑦脚输出低电平,此时断路器仍然不动作;当漏电流稍大于动作电流时,放大后的信号较大,闩锁电路⑦脚输出高电平并对C2充电,同时触发SCR,一旦SCR导通,整流桥(D1~D4上下联通,此时的整流桥就成为电子开关,即两桥臂之间相当于开关,将220V 的交流电压加到KM线圈的两端,线圈中的电流剧增并产生足够大的电磁吸合力,迫使KM触头分断,完成保护动作。
R3和C7构成吸收电路,吸收断电时KM线圈上的自感电动势。
漏电断路器在使用中要做定期试验。
试验时只需按下按钮SB,通过R4形成一个合适的漏电流,使断路器的保护动作。
图3NLl8型漏电断路器的印刷电路图3动作电流的调整漏电断路器在出厂时已经设定了动作电流,有的漏电断路器上带有调整旋钮(或开关,但NLl8型漏电断路器就没有。
由于在不同的环境下需要的动作电流不同,因此需要重新调整动作电流。
决定动作电流大小的元件为ZTA的负载电阻R。
(如图4所示,动作电流与R..成反比。
调整的方法是:第l步,切断电源,拆开断路器的电路板,用一个2kfl的电位器取代RL,并把阻值调到最小,重新装好断路器并把电位器置于外部;第2步,选一个适当(要考虑发热功率的电阻R。
(尺,=L,/J,,式中,【,为电源电压;J。
为设定动作电流跨接在ZTA两端的火线和零线上,使之产生人为的漏电流;第3步,接通电源,并使漏电断路器处于工作状态,将电位器的阻值由小到大慢慢调整,直到断路器动作为止;第4步,断开电源,取下电位器并测出调整后的阻值,选一个阻值相当(稍微偏大的固定电阻焊接上;第5步,选一个阻值与R。
相当(稍微偏小的固定电阻替换R。
即可。
图4NLl8型漏电断路器的元件分布图调整动作电流时要注意:(1操作过程中谨防触电;(2电位器用20cm以上的软导线连接;(3R。
可在断路器的进线端和出线端分别连接火线和零线。
(编辑马燕玲(上接第52页执行跳闸命令的方式上,RC孓923A沟通的是R跳闸端,即不起动重合闸的三跳,而机构自带的非同期保护在进行跳闸后将无法对保护的重合闸进行放电,会导致保护误发合闸令而造成误动;最后,在跳闸时间的配合上,RCS-923A的整定范围为0.01~10s,机构自带的非同期保护则是在0.2~o.5s间,不及前者精确,在与相关保护的配合上也存在缺陷。
关于断路器异常运行及故障原因分析贾献居（山东曹县供电公司）摘要：高压断路器是重要的电网设备，其运行状态直接影响整个电力系统的运行稳定性和供电可靠性，所以做好高压断路器的异常分析，提高检修人员对各类异常的认识，对电网的稳定运行和提升检修人员的业务素质有着积极的意义。
?本文就断路器常见运行故障进行分析。
关键词：断路器、常见故障、原因分析。
断路器是接通和切断电路的主要电气设备.由于它的操作非常频繁，因此经常出现一些故障。
例如，断路器合不上或拉不开.断路器不正常的自动分闸或自动合闸.泊断路器缺油或油质炭化，断路器操作能源失常，甚至还会发生断路器着火或爆炸的重大事故.等等。
一、断路器运行中发生拒绝跳闸故障的分析、判断与处理?断路器的"拒跳"对系统安全运行威胁很大，一旦某一单元发生故障时，断路器拒动，将会造成上一级断路器跳闸，称为"越级跳闸"。
这将扩大事故停电范围，甚至有时会导致系统解列，造成大面积停电的恶性事故。
因此，"拒跳"比"拒合"带来的危害性更大。
对"拒跳"故障的处理方法如下。
?1.拒跳”故障的特征为：回路光字牌亮，信号掉牌显示保护动作，但该回路红灯仍亮，上一级的后备保护如主变压器复合电压过流、断路器失灵保护等动作。
在个别情况下后备保护不能及时动作，元件会有短时电流表指示值剧增，电压表指示值降低，功率表指针晃动，主变压器发出沉重嗡嗡异常响声，而相应断路器仍处在合闸位置。
2.确定断路器故障后，应立即手动拉闸。
（1）当尚未判明故障断路器之前而主变压器电源总断路器电流表指示值碰足，异常声响强烈，应先拉开电源总断路器，以防烧坏主变压器。
（2）当上级后备保护动作造成停电时，若查明有分路保护动作，但断路器未跳闸，应拉开拒动的断路器，恢复上级电源断路器；若查明各分路保护均未动作（也可能为保护拒掉牌），则应检查停电范围内设备有无故障，若无故障应拉开所有分路断路器，合上电源断路器后，逐一试送各分路断路器。
电力科技2015.11︱297︱关于分相操作箱与三相联动断路器配合问题的分析关于分相操作箱与三相联动断路器配合问题的分析徐 斐 罗 贺 雷长沂（国网福建省电力有限公司三明供电公司）【摘 要】分析了分相操作箱与三相联动断路器在配合时合闸保持继电器不能正确动作的问题与解决方法【关键词】分相操作箱；三相联动断路器；合闸保持继电器；保持电流笔者在进行一次保护技改中发现现有的分相操作箱与三相联动断路器可能存在配合上的问题，本次保护改造使用的是南瑞继保出产的CZX-12G 型分相操作箱，改造间隔的断路器为三相联动的220kV 断路器，设计图纸中将三相跳合闸回路并接在一起分别接入断路器的跳合闸线圈，大致的原理图如图1，出于简化篇幅的目的，原理图将与A 相回路相同的B、C两相用简化图框表示。
在进行带开关整组试验的时候，发现操作箱的合闸保持继电器SHJa、b、c 不动作，断路器能正常合闸。
所以认为是回路的电流达不到跳合闸继电器的保持电路造成的，断路器的合闸线圈线圈的直流电阻在236Ω左右，换算为线圈的保持电流为0.98A，根据厂家提供的操作箱说明书，将操作箱内的保持电流跳线均整定为1A（值得说明的是在配分流电阻时已考虑了2倍的动作裕度）。
如果按2倍裕度，则跳合闸保持继电器的动作电流为0.5A 左右，实际测试合闸保持继电器的动作电流为0.43A，但根据图纸三相合闸回路是并联接至断路器的合闸线圈，理想状态下，由于操作箱三相操作回路电气参数相同，流过断路器跳合闸线圈的电流被分为3份，即每相大约0.33安，显然不满足要求，所以合闸保持继电器不动作。
对于这种情况，设计人员提出了更改意见，将B、C 两相的跳合闸回路解除，只保留A 相的合闸回路，但更改完回路后，跳合闸保持继电器能正确动作了，但新的问题又出现了，在两组操作电源都正常的情况下，测控屏上的红灯不亮，后台的控制回路断线信号出现。
经过对位置信号灯及控制回路断线信号二次回路的分析，由于B、C 相的合位继电器HWJ 未接入断路器线圈，其常闭接点一直处于闭合状态，控制回路断线的二次回路中，在断路器合闸状态下，跳位继电器TWJ 失电，常闭接点闭合，由于其后串接A、B、C 两组三相HWJ 的常闭接点，即使A 相HWJ 由于接入断路器线圈而接点打开，正电源也可以通过B、C 相的HWJ 常闭接点发出控制回路断线的信号。
（上接第303页）摘要:针对某供电公司220kV 变电站GIS 设备在线路故障跳闸试送过程中，由于防跳继电器动作时间过长，造成试送时发生跳跃现象，本文通过分析防跳继电器的接线方式及事故的处理方法，提出正确合理的试验方法及及防跳回路反措。
关键词:断路器防跳回路防跳继电器GIS 开关0引言断路器是电力系统中重要的一次设备，断路器控制回路设计不合理会使断路器合闸于故障后出现跳跃现象。
针对这种现象，在断路器控制回路里面设计了防跳回路，通常有操作箱防跳和断路器机构防跳。
一般进口及合资断路器采用机构防跳，国产断路器采用操作箱防跳。
由于实现方法不同，在断路器跳跃时表现出来的现象会有所不同，在对断路器防跳回路进行试验时，如不注意，可能在保护校验或是故障排查时造成错误判断，给运行带来安全隐患。
1防跳回路的典型接线1.1断路器机构防跳断路器机构防跳实现逻辑为:当有合闸脉冲经远控或就地合闸，断路器合闸到位后，BG1常开触点闭合，K3防跳继电器励磁并自保持；此时合闸回路里K3常闭触点打开，断开合闸回路并自保持。
即使合闸脉冲一直存在，但因合闸回路K3常闭触点断开，断路器不能合闸，实现防跳。
1.2操作箱防跳防跳继电器TBJ 由电流启动，该线圈串联在跳闸回路中。
电压保持线圈与合闸线圈并联。
当合闸到故障时，保护出口接点TJ 闭合，TBJ 电流线圈启动，常闭接点断开合闸回路，另一对常开接点接通电压线圈并保持。
由于合闸回路已被断开，断路器不能合闸，从而达到防跳目的。
另外，当TBJ 启动后，其并联于保护出口的常开接点闭合并自保，直到“逼迫”断路器常开辅助接点变位为止，防止保护出口接点断弧。
2防跳回路存在问题及分析2.1事故经过某供电公司220kV 变电站220kVGIS 设备在线路故障跳闸试送过程中，由于防跳功能丧失，造成断路器在试送时发生跳跃现象，造成隔离开关气室内盆式绝缘子及导电回路严重烧损。
2.2故障处理过程通过对后台报文、录波文件进行分析，断路器在合闸后，加速跳开，又再次合闸，断路器的动作计数器动作两次，初步判断路器防跳回路失效。

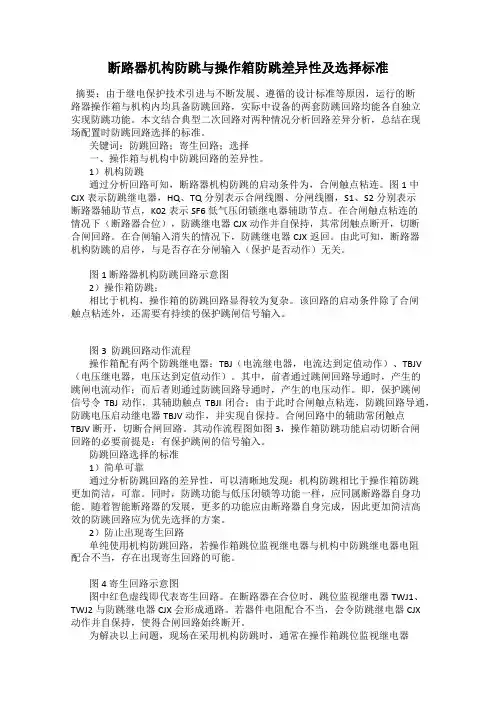

断路器机构防跳与操作箱防跳差异性及选择标准摘要：由于继电保护技术引进与不断发展、遵循的设计标准等原因，运行的断路器操作箱与机构内均具备防跳回路，实际中设备的两套防跳回路均能各自独立实现防跳功能。
本文结合典型二次回路对两种情况分析回路差异分析，总结在现场配置时防跳回路选择的标准。
关键词：防跳回路；寄生回路；选择一、操作箱与机构中防跳回路的差异性。
1）机构防跳通过分析回路可知，断路器机构防跳的启动条件为，合闸触点粘连。
图1中CJX表示防跳继电器，HQ、TQ分别表示合闸线圈、分闸线圈，S1、S2分别表示断路器辅助节点，K02表示SF6低气压闭锁继电器辅助节点。
在合闸触点粘连的情况下（断路器合位），防跳继电器CJX动作并自保持，其常闭触点断开，切断合闸回路。
在合闸输入消失的情况下，防跳继电器CJX返回。
由此可知，断路器机构防跳的启停，与是否存在分闸输入（保护是否动作）无关。
图1 断路器机构防跳回路示意图2）操作箱防跳：相比于机构，操作箱的防跳回路显得较为复杂。
该回路的启动条件除了合闸触点粘连外，还需要有持续的保护跳闸信号输入。
图3 防跳回路动作流程操作箱配有两个防跳继电器：TBJ（电流继电器，电流达到定值动作）、TBJV （电压继电器，电压达到定值动作）。
其中，前者通过跳闸回路导通时，产生的跳闸电流动作；而后者则通过防跳回路导通时，产生的电压动作。
即，保护跳闸信号令TBJ动作，其辅助触点TBJI闭合；由于此时合闸触点粘连，防跳回路导通，防跳电压启动继电器TBJV动作，并实现自保持。
合闸回路中的辅助常闭触点TBJV断开，切断合闸回路。
其动作流程图如图3，操作箱防跳功能启动切断合闸回路的必要前提是：有保护跳闸的信号输入。
防跳回路选择的标准1）简单可靠通过分析防跳回路的差异性，可以清晰地发现：机构防跳相比于操作箱防跳更加简洁，可靠。
同时，防跳功能与低压闭锁等功能一样，应同属断路器自身功能。
随着智能断路器的发展，更多的功能应由断路器自身完成，因此更加简洁高效的防跳回路应为优先选择的方案。
专家说防跳回路选择“操作箱”or“机构”
由于技术引进以及所遵循的设计标准等诸多原因，目前运行的断路器操作箱与机构内均设有防跳回路。
鉴于两套防跳回路均能独立完成防跳功能，现场在配置时，会遵循一定的标准。
本文将结合典型二次回路，来讨论这一问题。
首先，从操作箱与机构中防跳回路的差异性讲起。
一、防跳回路的差异性
机构防跳：
在防跳回路验收中，通过分析回路可知，断路器机构防跳的启动条件为，合闸触点粘连。
注：CJX表示防跳继电器，HQ、TQ分别表示合闸线圈、分闸线圈，S1、S2分别表示断路器辅助节点，K02表示SF6低气压闭锁继电器辅助节点
由上图可知，在合闸触点粘连的情况下（断路器合位），防跳继电器CJX动作并自保持，其常闭触点断开，切断合闸回路。
在合闸输入消失的情况下，防跳继电器CJX返回。
由此可知，断路器机构防跳的启停，与是否存在分闸输入（保护是否动作）无关。
相比于机构，操作箱的防跳回路显得较为复杂。
该回路的启动条件除了合闸触点粘连外，还需要有持续的保护跳闸信号输入。
操作箱防跳：
相比于机构，操作箱的防跳回路显得较为复杂。
该回路的启动条件除了合闸触点粘连外，还需要有持续的保护跳闸信号输入。
操作箱配有两个防跳继电器：TBJ（电流继电器，电流达到定值动作）、TBJV（电压继电器，电压达到定值动作）。
其中，前者通过跳闸回路导通时，产生的跳闸电流动作；而后者则通过防跳回路导通时，产生的电压动作。
断路器操作箱和就地操作机构内合闸回路的配合问题朱韬析;史志鸿;郭卫明;何杰【摘要】根据某变电站500 kV断路器保护定检过程中发现的一断路器单跳单重试验后就地操作机构箱内防跳继电器偶尔不复归以及另一断路器操作箱内合闸保持继电器烧毁的现象,结合接线方式、设备参数及试验,分析了采用分相合闸方式的断路器操作箱和采用三相同时合闸的就地操作机构之间的配合所存在的问题,提出了合理调整合闸回路中各设备的参数、采用断路器操作箱内的防跳回路及采用分相合闸操作的方式等改进建议,探讨了这些改进方案的优劣.分析和结论对断路器合闸回路的设计有参考价值.【期刊名称】《电力系统保护与控制》【年(卷),期】2010(038)008【总页数】5页(P115-119)【关键词】断路器保护;操作箱;就地操作机构;合闸回路【作者】朱韬析;史志鸿;郭卫明;何杰【作者单位】南方电网超高压输电公司广州局,广东,广州,510405;许继电气股份有限公司,河南,许昌,461000;南方电网超高压输电公司广州局,广东,广州,510405;南方电网超高压输电公司广州局,广东,广州,510405【正文语种】中文【中图分类】TM56;TM770 引言2009年4 月，在南方电网某500 kV变电站断路器保护定检过程中，发现某500 kV断路器完成单跳单重试验后，就地操作机构箱内三相防跳继电器会偶尔出现不复归的现象；而检查另一断路器操作箱，又发现操作箱内A相和C相的合闸保持继电器（HBJ）烧毁。
针对这一问题，本文结合现场所采用的断路器操作箱和就地操作机构内的合闸回路接线方式、继电器设备的参数及相关试验深入分析了异常原因，并提出了改进建议。
1 常见的断路器合闸回路简介断路器作为电力系统的重要元件，其操作回路在断路器合、切一次回路过程中起着重要的辅助和保护作用[1]。
常见的断路器合闸回路示意图如图1所示。
操作箱是保护装置与断路器之间的接口装置,又是远方操作断路器的执行装置，图中ZHJ为重合闸辅助触点，SHJ为手合命令的辅助触点；HBJ为合闸保持继电器，通过并接分流电阻1，2，…，n，产生合闸所需的电流；HBJ′为其辅助触点。
断路器控制回路设计缺陷分析与改进措施发表时间：2017-01-19T15:32:10.683Z 来源：《电力设备》2016年第22期作者：鹿鸣明[导读] 在某线路间隔保护更换为南瑞继保PCS-943N技改项目验收中，发现保护操作箱与断路器机构控制回路配合存在隐患。
（深圳供电局有限公司广东深圳 518000）摘要：在某线路间隔保护更换为南瑞继保PCS-943N技改项目验收中，发现保护操作箱与断路器机构控制回路配合存在隐患。
模拟本侧为弱电源侧，对侧差动动作联跳本侧，当跳闸脉冲较短时，无法使断路器可靠分闸。
本文分析后得出此隐患是由于PCS-943N操作箱分合闸自保持回路与断路器机构中的分合闸自保持回路未能有效配合，且联跳侧出口动作时间较短导致。
文中给出了两种解决方案：由厂家调整保护装置出口时间，或自行改造控制回路。
详述了控制回路的改造方法，消除了隐患，保证了保护装置在任何情况下使断路器可靠分闸。
关键词：自保持、断路器、控制回路1 引言某110kV线路保护装置为配合对侧智能化改造工程，更换为PCS-943N装置。
与之前配置的保护装置相比，新增了差动联跳功能。
此功能是为了解决在长距离输电线路出口经高阻接地时，近故障侧能够立即启动，但由于助增的影响，远故障侧可能故障量不明显而无法启动，差动保护不能快速动作的问题。
在调试过程中验证此功能时发现，对侧保护装置加故障量，本侧保护装置虽然可由联跳正确动作出口，但出现了无法使断路器跳闸的现象，存在严重的安全隐患。
在电力系统出现故障时，断路器能否可靠跳闸直接影响电力系统的安全性。
经过理论分析和实际验证，发现保护装置更换后，保护操作箱和断路器机构控制回路在特殊情况下，分闸触点导通时间较短时，存在断路器无法分闸的问题。
本文分析了这一问题产生的原因，提出了两种解决方案。
在对控制回路进行了改造后，解决了特殊情况下无法分闸的问题。
2 现有控制回路隐患分析2.1 保护操作箱分合闸控制原理110kV线路保护装置PCS-943N操作箱中分合闸控制原理如如图1所示。
断路器的操作注意事项断路器如何操作1、无影响安全运行的缺陷。
断路器遮断容量应充分母线短路电流要求，若断路器遮断容量等于或小于母线短路电流时，断路器与操动（作）机构之间应有金属隔板或用墙隔1、无影响安全运行的缺陷。
断路器遮断容量应充分母线短路电流要求，若断路器遮断容量等于或小于母线短路电流时，断路器与操动（作）机构之间应有金属隔板或用墙隔离。
有条件时应进行远方操作，重合闸装置应停用。
2、断路器位置指示器应与指示灯信号及表计指示对应。
3、断路器合闸前，应检查继电保护按规定投入。
分闸前应考虑所带负荷的布置。
4、断路器跳闸次数靠近检修周期时，需解除重合闸装置5、液压机构在压力异常信号发出时，禁止操作弹簧储能机构。
在储能信号发出时，禁止合闸操作。
6、断路器合闸后，应确认三相均已接通，自动装置已按规定设置，但是一般不允许用手动机械合断路器。
7、操作时掌控开关不应返回太快，应待红、绿灯信号发出后再放手，以免分、合闸线圈短时通电而拒动。
电磁机构不应返回太慢，防止辅佑襄助开关故障，烧毁合闸线圈。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
真空断路器的操作过电压真空的操作过电压紧要有截流过电压、重燃高频过电压、重击穿过电压、弹跳过电压等。
截流过电压和重燃过电压一般在开合感性负荷时产生；重击穿过电压和弹跳过电压一般在开合容性负荷时产生。
1.截流过电压在开断交流电流时，由于其极强的灭弧本领，在电流尚未到达自然零点时，电弧熄灭，电流被强迫截断，这就是截流现象。
由于电流被快速截断，电感负荷的磁场能就转化为电场能，引起截流过电压。
浅谈断路器防跳回路的问题及应对措施摘要：在构成电力系统的各项设备中，断路器是非常重要的设备。
如果断路器启动，就会使得电路停止运行，对整个的电力系统运行起到一定的保护作用。
为了避免断路器产生误操作，往往会在电力中设计有防跳回路，以对断路器的开关起到有效的控制作用。
本文就针对断路器防跳回路的问题及应对措施进行了简要分析。
关键词：断路器；防跳回路；问题；应对措施1断路器防跳回路工作原理断路器发生跳跃的原因如下：1）控制开关KK把手合闸位置停留时间过长；2）控制开关KK把手合闸触点粘连；3）重合闸触点粘连。
断路器防跳回路一般有保护操作箱防跳和断路器机构防跳两种，保护防跳回路也叫电流型防跳，一般用跳闸回路电流启动，通过合闸回路的电压使防跳继电器电压线圈自保持，从而持续断开合闸回路，起到防止断路器跳跃的作用。
其工作原理如图1所示。
图1中，TBJ-I为防跳继电器电流线圈；TBJ-U为防跳继电器电压线圈。
当断路器手合KK把手由分到合，合于故障，同时发生⑤⑧手动合闸接点粘连时，保护操作箱防跳回路工作过程为：断路器在分位时，断路器辅助接点DL1闭合，DL2打开。
手动合闸正电位从⑤⑧接点到TBJ2、DL1到HQ，HQ得电，断路器合上。
断路器合上后辅助接点DL1打开，DL2闭合。
此时由于断路器合在故障上，保护动作，出口继电器BCJ接点闭合通过信号继电器2XJ到压板2LP，到TBJ-I，TBJ-I通过TBJ3自保持，保证可靠跳闸，跳闸正电位通过DL2到TQ，TQ得电断路器分闸。
TBJ-I励磁同时，TBJ1闭合，TBJ2打开。
由于接点⑤⑧粘连，合闸正电位持续存在，通过TBJ1使TBJ-U励磁，TBJ保持在动作状态。
TBJ2一直断开合闸回路，虽然此时合闸正电位仍在，但是断路器不会再合上，从而实现防止断路器跳跃，直至合闸脉冲消失，防跳继电器返回，断路器才能重新合闸。
断路器机构防跳又称电压型防跳，一般由机构内二次线完成，用断路器辅助接点启动，用合闸脉冲实现自保持，从而将合闸回路断开，其启动和自保持均设在合闸回路中。
220kV开关机构箱与操作箱就地、远方防跳回路切换分析摘要：在电力系统的安全运行中，防止开关跳跃非常重要，防跳回路一直都是继保验收的重点。
广东电网的事故反措要求是为避免开关本体和操作箱之间出现配合不当导致串电致使出现不正常现象，一般要求两者选用一套。
但在实际的应用中，选用一套防跳会出现覆盖范围不全的情况。
该文从实际应用出发，分析开关本体机构箱和保护屏操作箱两套防跳回路同时采用，在就地和远方之间自由切换的配合问题。
关键词：操作箱防跳回路开关机构箱由于保护屏和开关设备进行不同的采购，两者之间都各自设计有独立的防跳回路，但两者的选用标准不一，如果同时采用两组防跳，回路之间可能存在冲突发生串电，产生开关不能正常操作，开关分合监视回路出现位置异常等现象，影响正常运行。
在广东电网的220?kV 系统变电站中，防跳回路一般在开关本体机构箱和操作箱之间选用一组，其中以采用操作箱防跳较多。
但实际上仅采用一方的防跳回路将不能完全将防跳功能覆盖到整个回路中。
1 开关防跳回路的概述防跳回路在电力系统的应用非常广泛，尤其是变电站及电厂的开关控制方面，防跳回路能够避免异常运行或操作开关反复跳合的问题。
防跳的原理是是指由于合闸回路手合或遥合接点粘连等原因，造成合闸输出端一直带有合闸电压。
当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直加有合闸电压，开关又会再次合上。
防跳回路能够使电力设备正常运行，并且能够避免因机器故障而引起的重大问题，防跳回路是提高设备可靠性，延长电力设备使用寿命的必备装置。
2 两种常见的断路器防跳回路2.1 操作箱防跳通常的变电站开关防跳回路取的防跳功能来自保护屏内操作箱。
以下以南京南瑞CZX-12R2型操作箱第一组跳闸回路A相为例（其中n1接于第一组操作回路正电源101，n11经端子转接后接至开关机构的常开辅助接点及跳闸线圈）。
操作箱防跳功能的实现是通过跳闸保持继电器11TBIJ/21TBIJ （电流型继电器）和防跳继电器1TBUJ、2TBUJ（电压型继电器）来共同实现的。
高压断路器防跳回路的应用及问题探讨摘要：针对电力工程中保护装置、断路器及操作箱型号多样、设计不统一，导致现场调试中断路器本体机构箱的防跳回路与保护装置操作箱的防跳回路无法配合、无法重合闸的问题，一般采用解除操作箱防跳回路的方法。
对常见的操作箱和断路器本体防跳回路防跳“二选一”的设计原则讨论及现实案例分析后，提出在同时保留操作箱和断路器本体防跳回路的情况下，采用合闸监视回路中串入断路器辅助触点的方法，确保防跳断路器不会经过合闸监视回路自保持，不会出现无法再次合闸或跳、合闸监视灯同时亮的现象。
该方法已在实际中应用并证明防跳功能是正确可靠的。
关键词：断路器；防跳回路；操作箱；重合闸；合闸监视引言控制开关或自动装置的合闸接点未能及时返回（例如操作人员未松开手柄、自动装置的合闸接点粘连）而正好合闸在故障线路和设备上，开关跳闸后又会合闸，如此连续重复的跳合，称之为断路器的“跳跃”。
在故障状态下，断路器的跳跃将导致故障电流多次冲击，对电力系统造成严重损害，也将使断路器产生致命的损坏甚至爆炸。
因此，防止断路器的跳跃是非常必要的，所谓“防跳”，就是利用操动机构本身的机械闭锁或者操作接线上采取措施以防止断路器跳跃的发生。
多年来的实践证明机械防跳不可靠，防止断路器跳跃的功能一般由断路器操作回路的电气防跳机构来实现。
常用的方法：串联式防跳、并联式防跳、弹簧储能式防跳、跳闸线圈辅助接点式防跳等。
一、防跳回路介绍断路器发生跳跃的必要条件有两个：一是合闸触点未返回，二是保护动作。
若这两个条件中任意一个发生时，启动防跳继电器，以其触点将合闸回路断开，使断路器无法合闸，并一直保持此状态，直至合闸正电源返回后复归。
具体实现方式有两种：当合闸触点粘连时，用断路器常开触点启动与合闸线圈并联的防跳继电器，以其触点将合闸回路断开的方式，称之位“并联防跳”，一般由断路器制造厂随控制柜供应；当保护启动时，串联在跳闸回路中的防跳继电器动作，以其触点将合闸回路断开的方式，称之为“串联防跳”，一般由设置在保护柜中的断路器操作箱实现。
浅谈断路器防跳回路原理及与保护操作箱防跳回路的配合摘要：防跳回路分为操作箱中防跳回路和断路器中防跳回路，操作箱中的防跳回路与断路器中的防跳回路一般不能同时使用，如果同时使用，断路器中的防跳继电器可能会造成因“寄生”回路而自保持，无法返回。
一般我们通过跳、合闸回路二次接线的改动来实现操作箱中防跳回路和断路器中的防跳回路之间的选择。
保护操作箱的防跳设置与断路器本体的防跳设置如何正确合理的选择；如何避免故障发生时，如何把控制回路和防跳回路很好地结合起来, 是技术人员关心的。
本文对目前比较流行的防跳回路接线和原理给予介绍，并浅谈断路器内防跳回路和微机保护防跳回路两者共存的方式。
关键词：断路器操作箱防跳1 防跳回路的作用1断路器防跳回路的作用是防止接点粘连的情况下,跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。
防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。
2 对于电流启动、电压保持式的电气防跳回路还有一项重要功能, 就是防止因跳闸回路的断路器辅助接点调整不当(变位过慢) , 造成保护出口接点先断弧而烧毁的现象。
这种现象对于保护操作箱来说是不可容忍的, 而这一点却常被人们忽视。
2防跳回路的典型接线常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路等。
国产断路器多采用串联式防跳回路。
其中串联式防跳回路最合理, 应用也最广泛, 它除具有防跳功能外, 还具有防止保护出口接点断弧而烧毁的优点, 这也是应用保护操作箱不可缺少的技术条件。
其他防跳回路只具有防止断路器跳跃的功能, 跳闸线圈辅助接点式防跳回路在执行防跳功能时, 跳闸线圈长期带电有可能烧毁。
2.1 串联式防跳回路所谓串联式防跳, 即防跳继电器TBJ 由电流启动, 该线圈串联在断路器的跳闸回路中。
电压保持线圈与断路器的合闸线圈并联。
当合闸到故障线路或设备上, 则继电保护动作, 保护出口接点TJ 闭合,此时防跳继电器TBJ 的电流线圈启动, 同时断路器跳闸, TBJ 的常闭接点断开合闸回路, 另一对常开接点接通电压线圈并保持。
关于断路器防跳回路的选用摘要:断路器是电力系统中重要的一次设备，断路器发生“跳跃”即断路器连续分合是非常危险的，容易引起机构损伤，严重时会造成断路器发生爆炸。
因此，防跳回路是断路器控制回路的一个重要组成部分，对断路器来说至关重要。
但防跳回路一般有操作箱防跳和机构防跳两种，如何合理的选用防跳，是我们关心的问题。
本文将通过我自己碰到过的该类问题进行展开分析，针对案例提出解决方案。
关键词:断路器操作箱防跳机构防跳一、前言防跳回路是断路器控制回路的一个重要组成部分，对断路器来说至关重要。
但防跳回路一般有操作箱防跳和机构防跳两种，如何合理的选用防跳，是我们关心的问题。
本文通过自己生产实践中遇到的问题进行描述，对操作箱防跳和机构防跳的配合与选用提出解决方案。
二、背景防跳即防止开关跳跃是指，当断路器手动或自动合闸在有故障的设备上，继电保护装置动作跳闸，若此时控制开关或自动装置的合闸接点未能及时返回（例如操作人员未松开手柄，自动装置的合闸接点粘连），开关会再次合闸，便会造成开关连续分合的现象。
断路器一旦发生跳跃，断路器在短时间内连续分合，不仅灭弧功能将严重受损，造成触头严重烧伤，甚至造成开关爆炸，还不停的向故障点送电使电气设备反复承受短路电流的冲击，影响系统的安全稳定运行。
现场实际运行中的断路器防跳回路一般有操作箱防跳和机构防跳两种，因此，防跳回路的正确合理选用至关重要。
操作箱防跳，一般用跳闸回路电流启动，通过合闸回路的电压使防跳继电器电压线圈自保持，从而持续断开合闸回路，起到防止断路器跳跃的作用。
机构防跳是断路器机构本身附带的防跳功能。
机构防跳是电压型防跳，由断路器机构内的二次线完成，用断路器辅助触点启动，用合闸脉冲实现自保持，从而将合闸回路断开，防止断路器跳跃。
关于断路器防跳回路，【释义】为防止开关跳跃，每个断路器都应投入防跳回路。
防跳回路可由开关本体实现也可由操作箱实现，但对于在开关本体与操作箱同时设计了防跳回路的，只应投入一套。
