断路器机构防跳与操作箱防跳差异性及选择标准

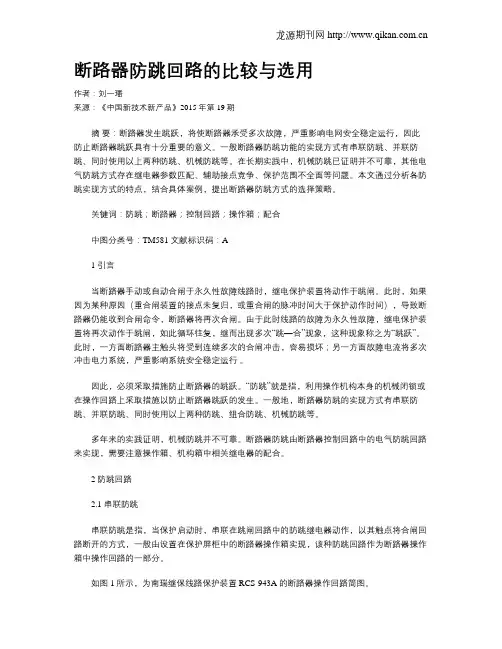

断路器防跳回路的比较与选用作者：刘一璠来源：《中国新技术新产品》2015年第19期摘要：断路器发生跳跃，将使断路器承受多次故障，严重影响电网安全稳定运行，因此防止断路器跳跃具有十分重要的意义。

一般断路器防跳功能的实现方式有串联防跳、并联防跳、同时使用以上两种防跳、机械防跳等。

在长期实践中，机械防跳已证明并不可靠，其他电气防跳方式存在继电器参数匹配、辅助接点竞争、保护范围不全面等问题。

本文通过分析各防跳实现方式的特点，结合具体案例，提出断路器防跳方式的选择策略。

关键词：防跳；断路器；控制回路；操作箱；配合中图分类号：TM581 文献标识码：A1 引言当断路器手动或自动合闸于永久性故障线路时，继电保护装置将动作于跳闸。

此时，如果因为某种原因（重合闸装置的接点未复归，或重合闸的脉冲时间大于保护动作时间），导致断路器仍能收到合闸命令，断路器将再次合闸。

由于此时线路的故障为永久性故障，继电保护装置将再次动作于跳闸，如此循环往复，继而出现多次“跳—合”现象，这种现象称之为“跳跃”。

此时，一方面断路器主触头将受到连续多次的合闸冲击，容易损坏；另一方面故障电流将多次冲击电力系统，严重影响系统安全稳定运行。

因此，必须采取措施防止断路器的跳跃。

“防跳”就是指，利用操作机构本身的机械闭锁或在操作回路上采取措施以防止断路器跳跃的发生。

一般地，断路器防跳的实现方式有串联防跳、并联防跳、同时使用以上两种防跳、组合防跳、机械防跳等。

多年来的实践证明，机械防跳并不可靠。

断路器防跳由断路器控制回路中的电气防跳回路来实现，需要注意操作箱、机构箱中相关继电器的配合。

2 防跳回路2.1 串联防跳串联防跳是指，当保护启动时，串联在跳闸回路中的防跳继电器动作，以其触点将合闸回路断开的方式，一般由设置在保护屏柜中的断路器操作箱实现，该种防跳回路作为断路器操作箱中操作回路的一部分。

如图1所示，为南瑞继保线路保护装置RCS-943A的断路器操作回路简图。

专家说防跳回路选择“操作箱”or“机构”
由于技术引进以及所遵循的设计标准等诸多原因，目前运行的断路器操作箱与机构内均设有防跳回路。

鉴于两套防跳回路均能独立完成防跳功能，现场在配置时，会遵循一定的标准。

本文将结合典型二次回路，来讨论这一问题。

首先，从操作箱与机构中防跳回路的差异性讲起。

一、防跳回路的差异性

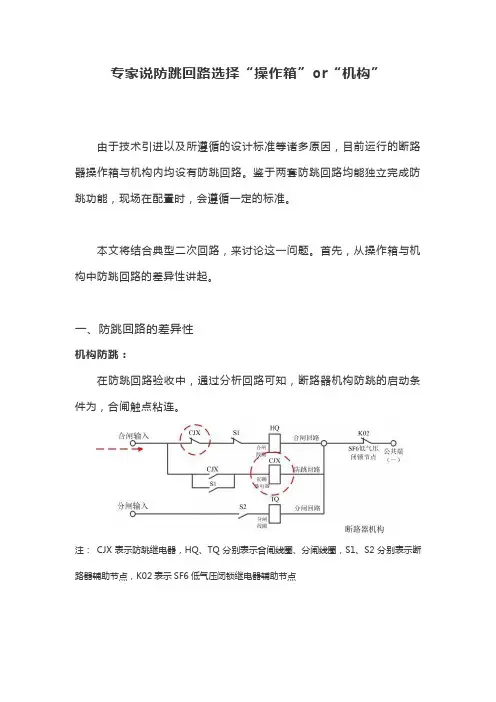

机构防跳：
在防跳回路验收中，通过分析回路可知，断路器机构防跳的启动条件为，合闸触点粘连。

注：CJX表示防跳继电器，HQ、TQ分别表示合闸线圈、分闸线圈，S1、S2分别表示断路器辅助节点，K02表示SF6低气压闭锁继电器辅助节点
由上图可知，在合闸触点粘连的情况下（断路器合位），防跳继电器CJX动作并自保持，其常闭触点断开，切断合闸回路。

在合闸输入消失的情况下，防跳继电器CJX返回。

由此可知，断路器机构防跳的启停，与是否存在分闸输入（保护是否动作）无关。

相比于机构，操作箱的防跳回路显得较为复杂。

该回路的启动条件除了合闸触点粘连外，还需要有持续的保护跳闸信号输入。

操作箱防跳：
相比于机构，操作箱的防跳回路显得较为复杂。

该回路的启动条件除了合闸触点粘连外，还需要有持续的保护跳闸信号输入。

操作箱配有两个防跳继电器：TBJ（电流继电器，电流达到定值动作）、TBJV（电压继电器，电压达到定值动作）。

其中，前者通过跳闸回路导通时，产生的跳闸电流动作；而后者则通过防跳回路导通时，产生的电压动作。

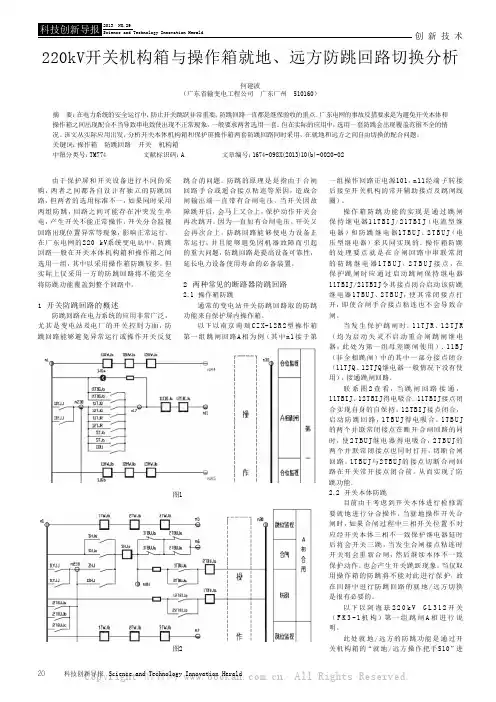

创新技术科技创新导报 Science and Technology Innovation Herald20由于保护屏和开关设备进行不同的采购，两者之间都各自设计有独立的防跳回路，但两者的选用标准不一，如果同时采用两组防跳，回路之间可能存在冲突发生串电，产生开关不能正常操作，开关分合监视回路出现位置异常等现象，影响正常运行。

在广东电网的220 kV系统变电站中，防跳回路一般在开关本体机构箱和操作箱之间选用一组，其中以采用操作箱防跳较多。

但实际上仅采用一方的防跳回路将不能完全将防跳功能覆盖到整个回路中。

1 开关防跳回路的概述防跳回路在电力系统的应用非常广泛，尤其是变电站及电厂的开关控制方面，防跳回路能够避免异常运行或操作开关反复跳合的问题。

防跳的原理是是指由于合闸回路手合或遥合接点粘连等原因，造成合闸输出端一直带有合闸电压。

当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直加有合闸电压，开关又会再次合上。

防跳回路能够使电力设备正常运行，并且能够避免因机器故障而引起的重大问题，防跳回路是提高设备可靠性，延长电力设备使用寿命的必备装置。

2 两种常见的断路器防跳回路2.1 操作箱防跳通常的变电站开关防跳回路取的防跳功能来自保护屏内操作箱。

以下以南京南瑞C Z X-12R 2型操作箱第一组跳闸回路A 相为例（其中n 1接于第一组操作回路正电源101，n11经端子转接后接至开关机构的常开辅助接点及跳闸线圈）。

操作箱防跳功能的实现是通过跳闸保持继电器11T B I J /21T B I J（电流型继电器）和防跳继电器1T B U J、2T B U J（电压型继电器）来共同实现的。

操作箱防跳的处理要点就是在合闸回路中串联常闭的防跳继电器1T B U J 、2T B U J 接点，在保护跳闸时应通过启动跳闸保持继电器11T BIJ/21T BIJ令其接点闭合启动该防跳继电器1T B U J、2T B U J，使其常闭接点打开，即使合闸手合接点粘连也不会导致合闸。

断路器防跳回路分析及规范防跳回路是断路器合闸回路中的重要部分，用于防止断路器跳跃现象。

跳跃现象指的是合闸回路出现故障或机构问题，导致断路器多次分合或反复合闸分闸。

防跳回路分为操作箱内和断路器就地操作机构内两类。

在操作箱内的防跳回路中，继电器12TBIJa动作后，防跳继电器1TBUJa启动。

若出现保护重合闸脉冲过长、开关机构辅助接点故障或操作把手接点粘连等情况，继电器2TBUJa将启动并自保持，使开关合闸回路不能导通，达到防跳的目的。

操作箱防跳回路的优点是实现简单，缺点是容易受到操作箱内部故障的影响。

断路器就地操作机构内的防跳回路则相对复杂，但不受操作箱内部故障的影响。

其实现原理类似于操作箱内的防跳回路，但需要考虑机构的特殊性质，如机构脱扣等。

总之，防跳回路对于保证断路器正常运行非常重要。

在设计和使用时，应根据实际情况选择合适的防跳回路种类，确保其可靠性和稳定性。

操作箱防跳回路的优点在于它能够保护操作箱内的回路，运行环境良好，不容易出现故障。

然而，它的缺点是保护范围受限，只能防止合闸命令接点误导通造成的断路器跳跃问题，无法避免因操作箱以外的寄生回路或二次回路接地引起的断路器跳跃。

此外，当断路器本体三相不一致继电器动作启动跳闸时，操作箱防跳回路无法启动。

还有一个问题是12TBIJa继电器需要与开关的跳闸电流箱配合。

机构防跳的原理是以___3AP/3-F1断路器A相回路为例，如图2所示：当开关合闸至合位后，S1LA开关常开辅助接点闭合。

若就地合闸接点K76粘连或保护合闸脉冲持续保持，则防跳继电器K75LA启动并自保持；合闸回路中的防跳继电器常闭接点断开，防跳功能实现。

机构防跳的优点是断路器机构防跳回路仅并联在合闸回路中，对分闸回路没有影响，回路相对比较简单，可以实现就地保护，有效地消除了从保护装置到断路器机构箱间的保护死区现象。

然而，它的缺点是机构防跳继电器安装在断路器机构箱或汇控柜中，运行环境比较恶劣，存在受断路器振动影响等隐患，随着年限增长，运行状况逐渐变坏。

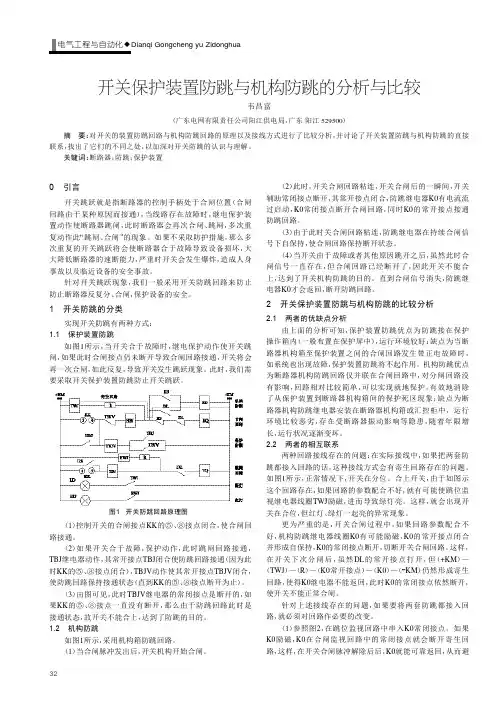

开关保护装置防跳与机构防跳的分析与比较韦昌富（广东电网有限责任公司阳江供电局，广东阳江529500）摘要：对开关的装置防跳回路与机构防跳回路的原理以及接线方式进行了比较分析，并讨论了开关装置防跳与机构防跳的直接联系，找出了它们的不同之处，以加深对开关防跳的认识与理解。

关键词：断路器；防跳；保护装置0引言开关跳跃就是指断路器的控制手柄处于合闸位置（合闸回路由于某种原因而接通），当线路存在故障时，继电保护装置动作使断路器跳闸，此时断路器会再次合闸、跳闸，多次重复动作此“跳闸、合闸”的现象。

如果不采取防护措施，那么多次重复的开关跳跃将会使断路器合于故障导致设备损坏，大大降低断路器的速断能力，严重时开关会发生爆炸，造成人身事故以及临近设备的安全事故。

针对开关跳跃现象，我们一般采用开关防跳回路来防止防止断路器反复分、合闸，保护设备的安全。

1开关防跳的分类实现开关防跳有两种方式：1.1保护装置防跳如图1所示，当开关合于故障时，继电保护动作使开关跳闸，如果此时合闸接点仍未断开导致合闸回路接通，开关将会再一次合闸，如此反复，导致开关发生跳跃现象。

此时，我们需要采取开关保护装置防跳防止开关跳跃。

（1）控制开关的合闸接点KK 的⑤、⑧接点闭合，使合闸回路接通。

（2）如果开关合于故障，保护动作，此时跳闸回路接通，TBJ 继电器动作，其常开接点TBJ 闭合使防跳回路接通（因为此时KK 的⑤、⑧接点闭合），TBJV 动作使其常开接点TBJV 闭合，使防跳回路保持接通状态（直到KK 的⑤、⑧接点断开为止）。

（3）由图可见，此时TBJV 继电器的常闭接点是断开的，如果KK 的⑤、⑧接点一直没有断开，那么由于防跳回路此时是接通状态，故开关不能合上，达到了防跳的目的。

1.2机构防跳如图1所示，采用机构箱防跳回路。

（1）当合闸脉冲发出后，开关机构开始合闸。

（2）此时，开关合闸回路粘连，开关合闸后的一瞬间，开关辅助常闭接点断开，其常开接点闭合，防跳继电器K0有电流流过启动，K0常闭接点断开合闸回路，同时K0的常开接点接通防跳回路。

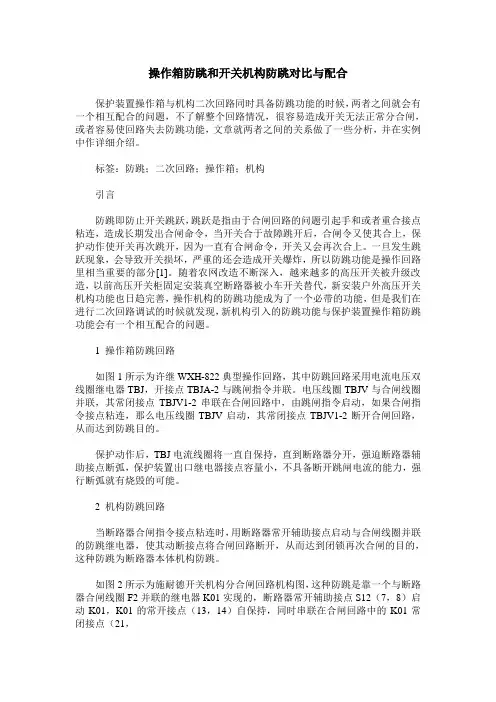

操作箱防跳和开关机构防跳对比与配合保护装置操作箱与机构二次回路同时具备防跳功能的时候，两者之间就会有一个相互配合的问题，不了解整个回路情况，很容易造成开关无法正常分合闸，或者容易使回路失去防跳功能，文章就两者之间的关系做了一些分析，并在实例中作详细介绍。

标签：防跳；二次回路；操作箱；机构引言防跳即防止开关跳跃，跳跃是指由于合闸回路的问题引起手和或者重合接点粘连，造成长期发出合闸命令，当开关合于故障跳开后，合闸令又使其合上，保护动作使开关再次跳开，因为一直有合闸命令，开关又会再次合上。

一旦发生跳跃现象，会导致开关损坏，严重的还会造成开关爆炸，所以防跳功能是操作回路里相当重要的部分[1]。

随着农网改造不断深入，越来越多的高压开关被升级改造，以前高压开关柜固定安装真空断路器被小车开关替代，新安装户外高压开关机构功能也日趋完善，操作机构的防跳功能成为了一个必带的功能，但是我们在进行二次回路调试的时候就发现，新机构引入的防跳功能与保护装置操作箱防跳功能会有一个相互配合的问题。

1 操作箱防跳回路如图1所示为许继WXH-822典型操作回路，其中防跳回路采用电流电压双线圈继电器TBJ，开接点TBJA-2与跳闸指令并联。

电压线圈TBJV与合闸线圈并联，其常闭接点TBJV1-2串联在合闸回路中，由跳闸指令启动，如果合闸指令接点粘连，那么电压线圈TBJV启动，其常闭接点TBJV1-2断开合闸回路，从而达到防跳目的。

保护动作后，TBJ电流线圈将一直自保持，直到断路器分开，强迫断路器辅助接点断弧，保护装置出口继电器接点容量小，不具备断开跳闸电流的能力，强行断弧就有烧毁的可能。

2 机构防跳回路当断路器合闸指令接点粘连时，用断路器常开辅助接点启动与合闸线圈并联的防跳继电器，使其动断接点将合闸回路断开，从而达到闭锁再次合闸的目的，这种防跳为断路器本体机构防跳。

如图2所示为施耐德开关机构分合闸回路机构图，这种防跳是靠一个与断路器合闸线圈F2并联的继电器K01实现的，断路器常开辅助接点S12（7，8）启动K01，K01的常开接点（13，14）自保持，同时串联在合闸回路中的K01常闭接点（21，22）（31，32）断开合闸回路，达到防跳目的。

浅谈断路器防跳回路原理及与保护操作箱防跳回路的配合发表时间：2016-12-07T16:17:39.137Z 来源：《电力设备》2016年第19期作者：郭健谢致进肖毅涛[导读] 防跳回路分为操作箱中防跳回路和断路器中防跳回路，操作箱中的防跳回路与断路器中的防跳回路一般不能同时使用。

（华北电力科学研究院(西安)有限公司陕西西安 710065）摘要：防跳回路分为操作箱中防跳回路和断路器中防跳回路，操作箱中的防跳回路与断路器中的防跳回路一般不能同时使用，如果同时使用，断路器中的防跳继电器可能会造成因“寄生”回路而自保持，无法返回。

一般我们通过跳、合闸回路二次接线的改动来实现操作箱中防跳回路和断路器中的防跳回路之间的选择。

保护操作箱的防跳设置与断路器本体的防跳设置如何正确合理的选择；如何避免故障发生时，如何把控制回路和防跳回路很好地结合起来, 是技术人员关心的。

本文对目前比较流行的防跳回路接线和原理给予介绍，并浅谈断路器内防跳回路和微机保护防跳回路两者共存的方式。

关键词：断路器操作箱防跳1 防跳回路的作用1断路器防跳回路的作用是防止接点粘连的情况下,跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。

防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。

2 对于电流启动、电压保持式的电气防跳回路还有一项重要功能, 就是防止因跳闸回路的断路器辅助接点调整不当(变位过慢) , 造成保护出口接点先断弧而烧毁的现象。

这种现象对于保护操作箱来说是不可容忍的, 而这一点却常被人们忽视。

2防跳回路的典型接线常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路等。

国产断路器多采用串联式防跳回路。

其中串联式防跳回路最合理, 应用也最广泛, 它除具有防跳功能外, 还具有防止保护出口接点断弧而烧毁的优点, 这也是应用保护操作箱不可缺少的技术条件。

其他防跳回路只具有防止断路器跳跃的功能, 跳闸线圈辅助接点式防跳回路在执行防跳功能时, 跳闸线圈长期带电有可能烧毁。

微机保护防跳和断路器机构防跳的比较与选用［摘要］ 防跳是微机保护中操作回路里的一个重要功能，而目前绝大部分的断路器机构也设计了防跳回路。

两者的防跳回路有什么区别和联系？生产中如何配合使用？笔者结合自身的工作实践，对此作了详细的分析和论述。

［关键词］断路器 微机保护 防跳防跳是防止“开关跳跃”的简称，所谓“跳跃”是指，当断路器手动或自动合闸在有故障的线路上，继电保护装置将动作跳闸。

此时，如果操作人员仍将控制开关放在合闸位置，或自动重合闸装置的触点未复归，断路器将发生再次合闸。

因为线路上的故障未消除，继电保护装置又动作于跳闸，从而出现多次“跳——合”的现象。

一旦断路器发生跳跃，将造成断路器的遮断能力下降或损坏，甚至引起爆炸事故。

所以防止“跳跃”的作用是保护断路器。

目前，在微机保护装置的操作回路和大多数断路器机构中均设计有防跳回路。

虽然都具备防跳功能，但其实现原理及方式还是有不少的差别。

以下就对二者作以比较，并对其选择使用的情况加以分析。

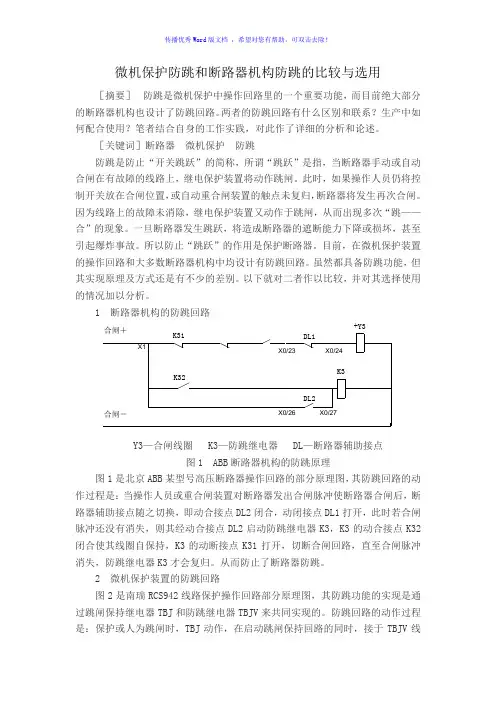

1 断路器机构的防跳回路Y3—合闸线圈 K3—防跳继电器 DL —断路器辅助接点图1 ABB 断路器机构的防跳原理图1是北京ABB 某型号高压断路器操作回路的部分原理图，其防跳回路的动作过程是：当操作人员或重合闸装置对断路器发出合闸脉冲使断路器合闸后，断路器辅助接点随之切换，即动合接点DL2闭合，动闭接点DL1打开，此时若合闸脉冲还没有消失，则其经动合接点DL2启动防跳继电器K3，K3的动合接点K32闭合使其线圈自保持，K3的动断接点K31打开，切断合闸回路，直至合闸脉冲消失，防跳继电器K3才会复归。

从而防止了断路器防跳。

2 微机保护装置的防跳回路图2是南瑞RCS942线路保护操作回路部分原理图，其防跳功能的实现是通过跳闸保持继电器TBJ 和防跳继电器TBJV 来共同实现的。

防跳回路的动作过程是：保护或人为跳闸时，TBJ 动作，在启动跳闸保持回路的同时，接于TBJV 线K31K3K32DL1DL2X0/26X0/27X0/23X0/24X1+Y3合闸－合闸＋圈回路的TBJ常开接点也闭合。

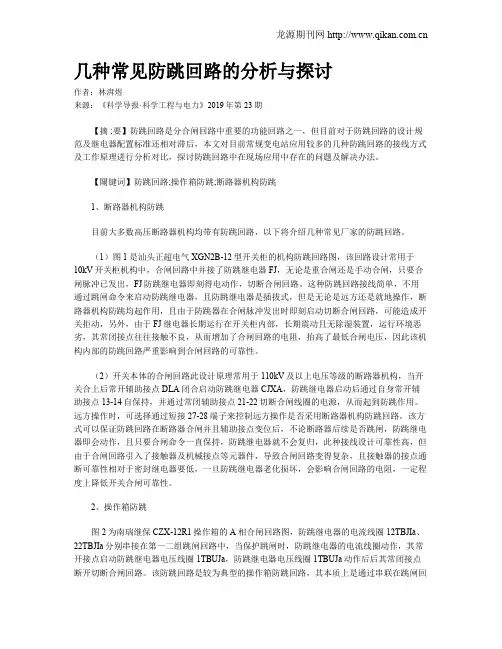

几种常见防跳回路的分析与探讨作者：林湃煜来源：《科学导报·科学工程与电力》2019年第23期【摘 ;要】防跳回路是分合闸回路中重要的功能回路之一，但目前对于防跳回路的设计规范及继电器配置标准还相对滞后，本文对目前常规变电站应用较多的几种防跳回路的接线方式及工作原理进行分析对比，探讨防跳回路中在现场应用中存在的问题及解决办法。

【關键词】防跳回路;操作箱防跳;断路器机构防跳1、断路器机构防跳目前大多数高压断路器机构均带有防跳回路，以下将介绍几种常见厂家的防跳回路。

（1）图1是汕头正超电气XGN2B-12型开关柜的机构防跳回路图，该回路设计常用于10kV开关柜机构中，合闸回路中并接了防跳继电器FJ，无论是重合闸还是手动合闸，只要合闸脉冲已发出，FJ防跳继电器即刻得电动作，切断合闸回路。

这种防跳回路接线简单，不用通过跳闸命令来启动防跳继电器，且防跳继电器是插拔式，但是无论是远方还是就地操作，断路器机构防跳均起作用，且由于防跳器在合闸脉冲发出时即刻启动切断合闸回路，可能造成开关拒动，另外，由于FJ继电器长期运行在开关柜内部，长期震动且无除湿装置，运行环境恶劣，其常闭接点往往接触不良，从而增加了合闸回路的电阻，抬高了最低合闸电压，因此该机构内部的防跳回路严重影响到合闸回路的可靠性。

（2）开关本体的合闸回路此设计原理常用于110kV及以上电压等级的断路器机构，当开关合上后常开辅助接点DLA闭合启动防跳继电器CJXA，防跳继电器启动后通过自身常开辅助接点13-14自保持，并通过常闭辅助接点21-22切断合闸线圈的电源，从而起到防跳作用。

远方操作时，可选择通过短接27-28端子来控制远方操作是否采用断路器机构防跳回路。

该方式可以保证防跳回路在断路器合闸并且辅助接点变位后，不论断路器后续是否跳闸，防跳继电器即会动作，且只要合闸命令一直保持，防跳继电器就不会复归，此种接线设计可靠性高，但由于合闸回路引入了接触器及机械接点等元器件，导致合闸回路变得复杂，且接触器的接点通断可靠性相对于密封继电器要低，一旦防跳继电器老化损坏，会影响合闸回路的电阻，一定程度上降低开关合闸可靠性。

断路器保护防跳和机构防跳回路的分析及采用方式建议摘要：随着电力网络的迅猛发展，保障供电线路和设备的稳定和安全显得尤为重要，电网系统对二次设备及回路的管理提出了更高的要求。

本文针对断路器控制回路中防跳闭锁回路设计进行分析，通过南网精益化检查中遇到的各种情况，结合日常检修维护工作，总结出目前常用的两种防跳闭锁回路的优缺，并结合南方电网公司反事故措施的要求，阐述采用何种防跳闭锁回路更适合系统运行。

关键词：断路器，保护防跳、机构防跳一、概述防跳，顾名思义即是防止断路器跳跃动作。

防跳闭锁回路设计在控制回路中的合闸回路，而不是在跳闸回路，因为系统对故障跳闸提出了更高的要求。

在设备运行过程中，由于合闸回路中手合把手卡住或遥合接点黏连、又或者回路串电等原因，造成合闸线圈输入端一直带着合闸脉冲。

此时，如果线路发生永久性故障或开关机构脱扣，断路器跳开后又因长期存在合闸脉冲而立即合闸，而后再次跳闸，再合闸……如此反复跳跃动作，一方面将导致断路器机构严重损坏，甚至引起爆炸事件，另一方面故障电流多次冲击电力系统，易引起系统震荡。

因此，在控制回路中设置防跳闭锁回路是保证设备可靠运行、维护系统稳定的重要举措之一。

目前，常见的两种断路器防跳闭锁回路主要设置如下：一是在继电保护装置操作箱内，简称保护防跳；二是在断路器机构箱内，由一次设备厂家在开关机构控制回路中设计，简称机构防跳。

本文将结合厂家图纸分析这两种防跳闭锁回路的原理和区别，保护防跳以220kV断路器操作箱CZX-12GN型号为例，机构防跳以西门子断路器3AP-1F1型号为例，其它型号设备的防跳闭锁回路设计雷同。

二、两种常见防跳设计分析（一）保护防跳分析保护防跳，按照字面理解是通过保护装置实现的。

保护防跳闭锁回路设计在操作箱或操作插件，并通过保护装置的跳闸命令来启动。

图1为断路器保护装置内防跳回路原理接线图，TBIJ为跳闸保持继电器，TBUJ为防跳继电器。

当发生永久性故障时，保护动作跳闸，继电器TBIJ得电励磁，其串于防跳回路的常开辅助触点闭合，使得防跳继电器TBUJ得电励磁，并通过自身常开辅助触点闭合形成自保持回路，同时其串于合闸回路的常闭辅助触点断开，从而使合闸回路“断线”。

运行与维护172丨电力系统装备 2019.3Operation And Maintenance2019年第3期2019 No.3电力系统装备Electric Power System Equipment“防跳”是指在手合断路器于故障线路且发生手合开关接点粘连的情况下，防止由于“线路保护动作跳闸”与“手合开关接点粘连”同时发生造成断路器在“合闸”与“跳闸”之间发生“跳跃”的情况。

为了防止发生这种跳跃现象造成开关损坏爆炸，所以在线路保护的操作回路和断路器的机构中都加装了防跳回路。

这两种防跳原理有什么区别，又是怎样配合和选用的，本文以LW25-126型SF 6断路器为典型案例来加以说明。

1 断路器微机保护防跳回路合闸保持-KM+KMHBJ HBJ D2S1S2S3TBJV TBJV TBJVTBJKKJTBJ HBJHCTQ HYJ1TYJ1HYJ2TYJ2HJTJTBJLPLP 防跳保护跳闸跳闸保持图1 南瑞RCS941A 线路保护操作回路TBJV ：防跳继电器；HBJ ：合闸保持继电器；HC ：合闸线圈；TQ ：跳闸线圈；TBJ ：跳闸保持继电器动作过程：当手合KK 开关粘连且发生手合到故障线路上时，微机保护接通跳闸回路（正电源-TJ-TBJ 继电器-DL-TQ-负电源），使TBJ 继电器带电，TBJ 继电器一方面通过自身常开接点自保持，另一方面其另一副常开接点接通防跳回路（KK-TBJV 继电器-TBJ-负电源），使TBJV 防跳继电器带电。

TBJV 继电器一方面通过自身常开接点自保持，另一方面其常闭接点可靠地断开合闸回路。

这就是 LW25-126型断路器微机保护“防跳”回路的动作原理。

2 断路器机构防跳回路LW 25-126型断路器的操作机构二次回路如图2所示。

动作过程：当手合KK 开关粘连且发生手合到故障线路上时，不考虑微机保护防跳回路的影响（即短接S2），则C7一直带正电，由于43LR 正常置于远方位置，使43LR 常闭接点带电，断路器常开接点 52a 、52Y 常闭接点起动，52Y 常开接点和电阻R1实现自保持，52Y 常闭接点断开合闸回路。

断路器机构防跳原理及应用实例摘要：本文介绍了生产实际中常出现的几种断路器机构防跳错误接线，分析了这几种错误接线方式的弊端，总结经验提出了可靠可行的机构防跳典型接线方法。

关键词：防跳断路器0 引言防跳，是高压断路器控制回路中非常重要的回路，顾名思义就是防止跳跃。

在高压断路器合闸操作中，如果控制断路器未复归或者自动装置触点被粘死，将会导致合闸触点未返回而一直闭合，此时如果保护动作，断路器跳闸后又会合闸，如此就会反复多次“跳-合”现象，称之为跳跃。

断路器如果发生跳跃，将会造成断路器开端能力下降，导致断路器损坏，甚至爆炸。

因此防跳回路是断路器控制回路中不可或缺的部分。

采用断路器机构防跳回路时，操作箱（插件）跳位监视应串联断路器常闭辅助接点、断路器机构防跳继电器常闭接点后接入合闸回路，监视其完整性，防止跳位继电器被保持。

1断路器机构防跳的不正确接线典型案例在实际工程实践中，由于历史原因，存在各种各样不符合规范要求的防跳回路，笔者根据十几年的工作经验，总结了数种，供读者参考。

1.1跳位监视回路只监视断路器位置参见附图1，这种接线在老式保护与断路器的配合中可能会出现，已经不多见了。

这种回路接线没有监视到防跳继电器FTJ和合闸线圈HQ的工作情况，未反应控制回路的实际情况。

1.2跳位监视回路只监视断路器位置及合闸线圈附图2的这种回路接线方法无法有效监视到防跳继电器，会造成防跳继电器FTJ动作后无法断开TWJ监视回路，导致断路器控制回路断线不能可靠发出。

1.3与机构防跳配合失当的一种接线方式1附图3这种接线方式虽然监视了完整的合闸回路，但是依然存在与防跳配合不当的严重问题。

举个例子，当合闸成功且合闸接点粘连，此时防跳继电器FTJ启动并形成自保持。

TWJ继电器与FTJ继电器形成回路，如果两者电阻配合不当，则TWJ继电器会启动，相关接点就会反映断路器处于分位，但是实际上断路器处于合位。

1.4与机构防跳配合失当的一种方式2附图4虽然解决了附图3部分问题，在TWJ继电器与合闸出口107之间串接一个反映断路器位置的动断辅助接点QF。

关于断路器防跳回路的选用摘要:断路器是电力系统中重要的一次设备，断路器发生“跳跃”即断路器连续分合是非常危险的，容易引起机构损伤，严重时会造成断路器发生爆炸。

因此，防跳回路是断路器控制回路的一个重要组成部分，对断路器来说至关重要。

但防跳回路一般有操作箱防跳和机构防跳两种，如何合理的选用防跳，是我们关心的问题。

本文将通过我自己碰到过的该类问题进行展开分析，针对案例提出解决方案。

关键词:断路器操作箱防跳机构防跳一、前言防跳回路是断路器控制回路的一个重要组成部分，对断路器来说至关重要。

但防跳回路一般有操作箱防跳和机构防跳两种，如何合理的选用防跳，是我们关心的问题。

本文通过自己生产实践中遇到的问题进行描述，对操作箱防跳和机构防跳的配合与选用提出解决方案。

二、背景防跳即防止开关跳跃是指，当断路器手动或自动合闸在有故障的设备上，继电保护装置动作跳闸，若此时控制开关或自动装置的合闸接点未能及时返回（例如操作人员未松开手柄，自动装置的合闸接点粘连），开关会再次合闸，便会造成开关连续分合的现象。

断路器一旦发生跳跃，断路器在短时间内连续分合，不仅灭弧功能将严重受损，造成触头严重烧伤，甚至造成开关爆炸，还不停的向故障点送电使电气设备反复承受短路电流的冲击，影响系统的安全稳定运行。

现场实际运行中的断路器防跳回路一般有操作箱防跳和机构防跳两种，因此，防跳回路的正确合理选用至关重要。

操作箱防跳，一般用跳闸回路电流启动，通过合闸回路的电压使防跳继电器电压线圈自保持，从而持续断开合闸回路，起到防止断路器跳跃的作用。

机构防跳是断路器机构本身附带的防跳功能。

机构防跳是电压型防跳，由断路器机构内的二次线完成，用断路器辅助触点启动，用合闸脉冲实现自保持，从而将合闸回路断开，防止断路器跳跃。

关于断路器防跳回路，【释义】为防止开关跳跃，每个断路器都应投入防跳回路。

防跳回路可由开关本体实现也可由操作箱实现，但对于在开关本体与操作箱同时设计了防跳回路的，只应投入一套。

断路器无故障跳闸分析及防范措施摘要：在电力系统里面，断路器属于至关重要的组成设备，不但能够断开或关闭高压电路里的满载电流和负载电流，也可以在系统发生故障时靠谱断开故障电流。

髙压断路器的跳、合闸由操纵回路来完成。

断路器无故障跳闸缘故比较多，为了防止那样严重危害电力系统运作安全误跳闸事情发生，开展二次回路故障、人为因素操作失误、设备误动等各个误跳根本原因，尤其关键阐述了直流电源系统系统性风险和误碰风险性，同时提供高效的预防措施。

关键字：断路器；无故障跳闸；跳闸预防前言：断路器是电力系统中不可或缺的关键机器设备，断路器产生弹跳或防跳维护作用缺失是断路器故障中较比较常见的故障，会导致断路器损害，严重的话乃至造成断路器爆炸事件。

因而防跳设备是断路器不可或缺的一部分，它的好与坏直接关系断路器能不能平安稳定运作。

导致断路器跳跃的原因，归根到底就是合闸脉冲和跳闸脉冲同时存在。

当系统中发生故障时，保护装置动作，跳闸接点闭合，跳闸回路导通，跳闸回路中的跳闸保持继电器TBJ启动，防跳回路中的TBJ常开触点闭合。

目前，断路器防跳功能主要有２种实现方式：操作箱防跳和断路器本体机构防跳。

1断路器无故障跳闸问题1.1人员误操作三误指误接线、误整定、误碰。

出现于二次回路工作过程的误接线，一般会立刻造成误跳事情，有一些误接线安全隐患直到省外故障时候开启造成误跳事情[1]。

怎么防范误接线状况，需在严格遵守继电保护装置对策票规章制度、制作CT回路示意图，需注意中性线接地点部位状况，坚决杜绝TA二次回路多一点接地，搞好二次回路接线核查等性能之上工作过程中，应当从维护报警、故障录波运行、在低负荷时观查采样值状况等报警信号中及早发现识别误接线很有可能，提前清除误接线安全隐患。

1.2误动原因操作组织自主脱口或组织故障、出口软件电磁阀等接触点误接入或短路故障、继电保护误动等。

保护设备误动具体表现为防误触逻辑性不健全，尤其是选用隔离开关、灭磁开关等部位触点的维护逻辑功能，发生部位数据信号出现异常后错判故障出口，这时应注意提升电气量防误触评判标准。

NSR699R操作箱防跳回路与XGN80-40.5断路器机构箱防跳回路配合的分析摘要深圳市机场（集团）有限公司、深圳市地铁集团有限公司的研究人员闫石、钟素梅，在2019年第1期《电气技术》杂志上撰文，对NSR699R操作箱防跳回路与XGN80-40.5断路器机构箱防跳回路的工作原理进行分析和比较，对二者的3种配合方式进行分析和比较，给出一种解决方法。

并介绍防跳回路的测试方法及其注意事项。

跳继电器通过其常开接点和合闸脉冲实现自保持，持续断开合闸回路，起到防止断路器跳跃的作用。

如图1所示，远方操作断路器合闸后，若遥合接点粘连且继电保护动作，则断路器辅助接点Q0-S1的11—12常闭接点打开、23—24常开接点闭合，保护装置动作接点BTJ闭合。

正极→BTJ→跳闸压力异常继电器TYJ的常闭接点→跳闸保持继电器TBJ→接地开关辅助接点Q8-S1的11—12常闭接点→Q0-S1的23—24常开接点→断路器分闸线圈Q0-F→负极，构成导通回路使Q0-F、TBJ得电动作，断路器分闸，TBJ通过其7—8常开接点实现自保持，其5—6常开接点闭合起动防跳继电器TB2J。

正极→切换开关3—4远方接点→遥合接点→合闸压力异常继电器HYJ的常闭接点→TB2J→TBJ的5—6常开接点→电阻→负极，构成导通回路使TB2J得电动作，TB2J通过其常开接点实现自保持，其常闭接点打开持续断开合闸回路，使断路器无法再次合闸。

图1 NSR699R操作箱的接线简化图从上述分析可知，若没有跳闸电流，则即使合闸回路中的接点粘连，操作箱防跳回路也不会起作用。

TB2J动作以后，只有合闸脉冲消失，才能失电返回。

TBJ除了起动TBJ2的作用，其自保持功能还有防止因Q0-S1的23—24常开接点调整不当变位过慢、造成BTJ先切断分闸回路的直流电流而烧毁的作用。

2 XGN80-40.5断路器机构箱防跳回路机构箱防跳回路是电压型防跳回路，其工作原理是用断路器常开辅助接点起动防跳继电器，防跳继电器通过其常开接点和合闸脉冲实现自保持，持续断开合闸回路，起到防止断路器跳跃的作用。
