对于单个零件来说，做好工程图后，标题栏需要填写：代号，名称，材料，重量，比例，第 几页，共几页，单位名称等这几项，下面就这几项自动填写，给出我的办法，希望大家参考。
1、单位自动填写修改模版文件，直接修改成你单位的名称即可 2、第几页 共几页（有问题）做好工程图图，图纸页数众多，需要计数，因此这个问题，我没有找到自动计数和填写的方 法，大家集思广益，我个人的做法是，ug 文件，导出，pdf ，导出pdf 文件，然后利用Adobe Acrobat 9 Pro 这专业的pdf 修改软件进行pdf 文件添加文本等方式实现，但是有些笨，具 体请参见这个软件的使用。
3、比例——重大发现比例问题，就是如何实现添加视图后，视图的比例直接填写进入标题栏，视图比例更改后， 标题栏比例随即发生变化，这样能避免操作者的失误导致标题栏填写错误，查找资料后，发 现很多资料都是属性也是手动填写1:1或者其他的比例，这样也是需要查看视图比例比较麻 烦，而且视图更改后，这里还要再修改，我的办法如下： 1 ） 选择比例一栏单元格，右键，导入，属性2）属性中，一个对象属性，下拉找到front@1,这个表示视图这个对象，点击后，下面就 显示出，关于视图的属性，选择vwscale ，这个属性就是视图比例导人 ----------- » 1程性凶…B 粗体回 E 表上回一. F 望体① L 五子衷唱⑤…呼管初⑷Cfcrl-hX 联电复制出 Ctrk£ 福粘娃⑻ Ctrl-^V X 理腺窗Ctrl-bDr的骗辑单元演 顾装辑文本①… 幺匹⑤溺3）点击vwscale后，确定，会提示是否替换，直接选择替换即可，确定后，就把视图比例属性填写进去了4）这是我将视图比例修改为1:1后，比例栏自动发生更改，非常方便，就不怕遗忘修改比例了，哈哈4、代号、名称工程图，建立带有模版的图纸后，文件，属性，DB_PART_NAME和DB_PART_NO,这两个代表着名称和代号，选择相应的属性，直接输入相应文本即可，标题栏就会自动引用。
比例问题，就是如何实现添加视图后，视图的比例直接填写进入标题栏，视图比例更改后，标题栏比例随即发生变化，这样能避免操作者的失误导致标题栏填写错误，查找资料后，发现很多资料都是属性也是手动填写1:1或者其他的比例，这样也是需要查看视图比例比较麻烦，而且视图更改后，这里还要再修改，我的办法如下：1 ) 选择比例一栏单元格，右键，导入，属性母从列養中却国鯛单元搐⑥•“.旬文工①…导入►*j屋性凶…Z斜床也护翦叨CD CtrkX电复浄.©口rU£着牯贴迫Ctri+VX Ctr^DE］赵豆©… H耳子辭⑸”一2)属性中，一个对象属性，下拉找到front@1，这个表示视图这个对象，点击后，下面就显示出，关于视图的属性，选择vwscale，这个属性就是视图比例0导入属性X3）点击vwscale后，确定，会提示是否替换，直接选择替换即可，确定后，就把视图比例属性填写进去了4）这是我将视图比例修改为1:1后，比例栏自动发生更改，非常方便，就不怕遗忘修改比例了，哈哈4、代号、名称」工程图，建立带有模版的图纸后，文件，属性，DB_PART_NAME和DB_PART_N0 ,这两个代表着名称和代号，选择相应的属性，直接输入相应文本即可，标题栏就会自动引用。
5、重量——重大发现这个地方是大家容易迷惑的，因为重量要的是质量，而不是力，在属性里只有一个weight 可以利用，这个属性是力单位，我们要的是质量kg为单位，这个地方，请看下面的做法，只需设置一下即可，无需进行复杂的转换计算：二1 ）建模空间，测量体，命令测量，勾选关联，这是一个连接，非常重要WWWUS5NXCOM 詡聲TrfAii j-.-b Jiij]2）制图空间，文件，属性，找到weight属性，选择参考文本”按钮，注意是文本不是表达式3）文本里，有许多表达式，直接拖动找到测量参数的几个表达式，找到带有mass字样的表达式，确定，这样weight就引用的质量文本数据了。
UG标准图框和标题栏建立及调用方法1、创建一个部件a3.prt，进入制图模块，不要建立图纸页，直接在XOY面上按尺寸画出标准图框和标题栏，保存部件。
标准图纸规格尺寸有5种：A4-210×297、A3-297×420、A2-420×594、A1-594×841、A0-841×11892、另创建一个部件my_a3.prt，进入制图模块，点击按钮，在弹出的“图纸页”对话框中选择标准A3纸，单位毫米，第一象限投影视图，确定。
3、单击“文件”—“导入”----“部件”，在弹出的“导入部件”对话框中选择图层为“原先的”，确定，选择第1步创建的文件，OK，确定，在图纸页中导入第1步创建的a3.prt 文件。
4、对“首选项”中制图、注释、原点、剖切线、视图、视图标签等各项进行设置。
5、单击“文件”—“选项”----“保存选项”，在弹出的“保存选项”对话框的“保存图样数据”框中选择“仅图样数据”，确定。
保存文件至目录：D:\Program Files\UGS\NX5.0\UGII\html_files\6、用记事本打开文件D:\Program Files\UGS\NX 5.0\UGII\html_files\metric_drawing_templates.pax，对该文件进行编辑，将文件中的“A3 size, 2sheets”和"dwg_a3_format.prt"替换成“my_a3.prt”，编辑完成后将文件另存为“metric_drawing_templates-1.pax”。
7、返回到UG，单击“首选项”---“资源板”，在弹出的“资源板”对话框中点击“打开资源板文件”按钮8、任意打开一个已建好模的UG部件，在“资源导航器”的“Drawing Tenplate（metric）”中点击“非主模型图纸模板my_a3.prt”，按住MB1，拖动到绘图区域，松开MB1，标准的A3图纸的图框和标题栏就成功添加到图纸中了，接下来就可以在图纸中添加各种视图了。
UG个性设置和功能设置大全第一篇：UG个性设置和功能设置大全1、把ug标题栏改为自己喜欢的名字1、到UG的安装目录下面找到UGII这个文件夹里的menus文件夹，打开，然后找ug_main.men这个文件，然后用记事本打开。
2、打开ug_main.men后，找到下面一行CREATE UG_GATEWAY_MAIN_MENUBAR TITLE（）(一般在第三行可以看到，括号内改成自己需要的文字)2、解决曲面加工时曲面不光顺不光滑的常用设置方法1是机床以前老机床在走程序的时候识别R输出就使曲面不顺，在UG里面把运动输出设置里面的（圆弧-垂直于刀轴）设置为（仅线性）2如果机床能识别圆弧输出就用（圆弧-垂直于刀轴）行了3在切削参数里面策略下面（在凸角上延伸）打上√4在切削参数里面余量下面把所有公差设置为0.003-0.005之间5在切削参数里面更多下面把切削步长的最大步长设置为5%-10%之间在倾斜下面吧（优化导轨）打上√3、如何设置高版本UG的变换和UG4.0完全相同操作界面设定变量UGII_ENABLE_TRANSFORM_LEGACY_OPTIONS=1 重启的UG软件，试试看它是不是跟4.0一样的操作界面了4、发挥双核性能，提升运行速度。
UGII目录下ugii_env.dat文件，#UGII_SMP_ENABLE = 1前面的#号去掉5、解决WIN7下UG6.0/7.5/8.0等拖动工具条无响应，死机问题WINDOWS7下装UG7 UG7.5和UG NX8.0拖动工具条无响应，死机的解决方法WIN7系统越来越普及，但是有朋友装UG后会发现，拖动工具条软件会无响应，甚至死机，几十秒钟后才可以动，网上查了很多也都无解，经网友指点这个问题现在已经解决，把方法告诉给大家。
右键点击计算机---属性--（左边栏的）高级系统设置--环境变量--新建用户变量---变量名UGII_BACKGROUND_URL；变量值NONE--确定。
UG工程图边框、标题栏及调用UG工程图边框、标题栏及调用（自己摸索的）UG4.0版本。
新建（名字随意）--起始--制图--选“A4-210X297”第三象限角投影（日、韩标准，国内为第一象限投影）--插入--曲线--矩形--第一点坐标（0,0,0）,第二点坐标（297,210,0）（此图纸为A4横向，纵向时X，Y值对调），确定。
刚才插入的矩形为纸张大小（A4）边界，还需插入视图填充的边框，即图纸打印时不是填充到整个纸张中，而是边缘距纸张边缘各小5个单位，有装订要求的图纸在装订一侧留25个单位，其它三边间距还是5个单位。
插入图纸边框后，再插入视图填充边框：插入--曲线--矩形--第一点坐标（5,5, 0）第二点坐标（292,205,0）（此图纸无装订要求）。
以上两个矩形框画完后再画标题栏，图纸不同的地方往往就在标题栏上，下面介绍如何绘制自己想要的标题栏，UG与SolidWorks的很大的区别之一便在下面内容中。
插入--曲线--直线，在“约束”第一个按钮右侧的小三角上单击，选二个图标（十字形的，起始位置＝点），这样会出现X，Y，Z坐标，此时想在哪里画起点就将光标移到哪里，在那里的晃几下，以确定要起始点的坐标（此处要多看几次，多体会几次，UG与SW的一个区别便是UG通过坐标来确定标题栏间的距离，而SW则可以通过标尺寸来确定标题栏间的距离），终点位置的确定方法也是如此。
绘完标题栏后要将外框变得的粗一些，内部框变的细一些，只需将内框调细些即可，作法如下：选中内框--右击--编辑显示--线宽“细线宽度”--确定。
画完标题栏后需向其中添加文字，方法如下：插入—注释—输入需要的文字—在空白处单击即可添加到单击位置。
文字位置需改变：按住文字拖动即可。
文字修改：双击后即可修改。
再插入文字时只需CTRL+按住文字拖动，即可。
此时，完成了自己的模板绘制，单击保存为“A4-tem”退出。
另一项工作便是如何添加如何调用了。

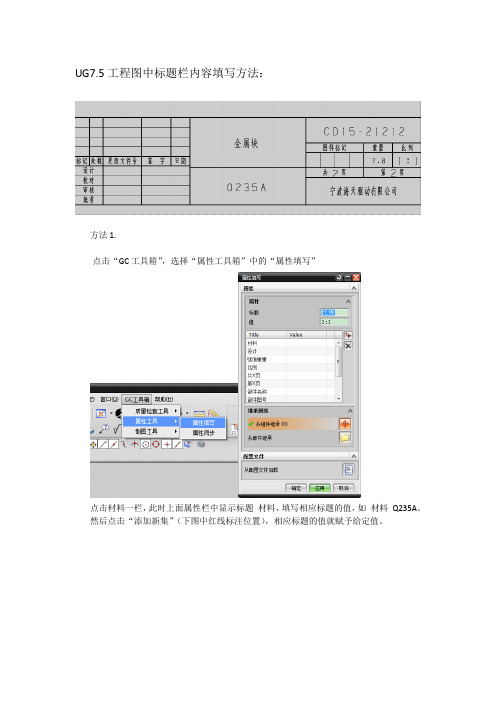

UG7.5工程图中标题栏内容填写方法：
方法1.
点击“GC工具箱”，选择“属性工具箱”中的“属性填写”
点击材料一栏，此时上面属性栏中显示标题材料，填写相应标题的值，如材料Q235A。
然后点击“添加新集”（下图中红线标注位置），相应标题的值就赋予给定值。
填写其他属性特征， 填写完毕后，点击应用，就可见标题栏相应内容填写完毕。
方法2：
在资源栏的装配导航器中选择顶层模型，右击选择属性，
填写相应属性值，每一项属性值填写好之后点击“应用”（或回车）将属性应用到工程图中，全部内容填写完毕之后点击确定。
完成工程图标题栏的填写。
方法三：
在三位模型文件中，按照方法二，将属性填写完毕。
在工程图文件中，点击GC工具箱，选择属性工具中的属性同步。
选择相应属性，点选主模型到图纸，然后点击应用，所有属性同步完毕。
机械制图标题栏填充技巧
最常用的方式：
在浩辰CAD机械菜单中【图纸】命令，在其子菜单中选取相应的表栏类型即可进行表栏内容的填充。
点击【标题栏填充】，或双击标题栏，将弹出标题栏对话框如图1，编辑如图内容后，点击【确定】按钮，即可完成标题栏的填充，结果如图2所示。
图1 图2
资源操作：
为更有效的利用企业内部的已有资源，超级属性块、超级表格、数据浏览窗口、明细表编辑界面中都提供了多种获取外部资源数据的手段，如：字词句库、通用资源等；同时，为方便对非浩辰机械图纸中数据的有效利用，浩辰机械又提供了“二维表格数据提取”和“图面文本拾取”工具。
除“通用资源”外，其它工具的使用都包括在灵活的右键菜单中。
同时，用户也可直接使用相应的快捷方式，调用资源数据。
以下是鼠标分别在属性名称和属性内容处，出现的不同右键菜单：
图3
1、字词句库：将光标置于某编辑框，然后按下Ctrl+鼠标左键（或按下Insert键
或按下Ctrl+W）将调用“专业术语词句库”。
2、工程计算器：对于由公式来计算的属性值，可以按下Ctrl+J,调用浩辰工程计算器，自动完成数据获取与计算的全部工作。
3、提取图面文字：选取“提取图面文字”按钮，命令行提示：“指定文本所在的包罗区域：”，在本文件内用鼠标框选文本外轮廓，选取完毕，所选文字包含文字间空格，立即被提取到当前属性内容格中。
使用UG出工程图,使用以下代码,可以实现工程图标题栏自动加载:工程图模板标题栏页码日期比例单位部件名等自动更新！以下语法代码：pasted this text into a note（注释）：<W@$SH_SHEET_NUMBER><W@$SH_NUMBER_OF_SHEETS><W@$SH_SHEET_SCALE_NUMERATOR><W@$SH_SHEET_SCALE_DENOMINATOR><W@$SH_SHEET_SIZE><W@$SH_SHEET_UNITS><W@$SH_SHEET_PROJECTION_ANGLE><W@$SH_MASTER_PART_NAME><W@$SH_PART_NAME>具体代码复制到标题栏文本框，如下图，标题栏将自动加载文件名.其他代码也是同样的方法，想要加载什么，复制对应代码到标题栏。
下面是实现日期自动更新，每次图纸更新，日期自动更新,本人实测可行。
The date is somewhat more elaborate:In de expression editor（表达式）(in modeling（建模模块中）-> Ctrl-E) create the following expressions 在建模模块下，Ctrl-E进入表达式命令，依次在字符串下输入以下代码。
(all type string字符串):MyDate = StringUpper(dateTimeString("localTime?", True))MyDay = subString(MyDate, 9, 10)MyMonth = subString(MyDate, 5, 7)MyYear = subString(MyDate, 21, 25)MyTimeStamp = MyDay + " " + MyMonth + " " + MyYearThen in Drafting pasted this text into a note: <X0@MyTimeStamp>然后回到工程图界面，在标题栏的文本框中输入<X0@MyTimeStamp>。
一分钟学会之——最详细的图框标题栏制作和使用很多朋友都尝试过图框标题栏的制作和使用，网络上的教材也很多，因为这个并非多么复杂的问题，反而是比较简单的。
但是我发现没有很详细的教程，或者说是没有系统的总结这个的，在这里我就尝试着边详细介绍制作方法，最后再将其设置方法和使用方法做个比较，让大家在使用的时候可以灵活的采用。
为了照顾尽可能多的朋友，我还是采用NX3.0来制作，在4.0和5.0里方法是相同的。
一、制作方法1.首先还是确定格式，符合你们个人实际情况的图框标题栏形式在这里，我还是采用GB机械制图的规范，如图常用方法：方法1.用“曲线”在Drafting 中划出图框，采用直线，编辑曲线等命令方法2.用“曲线”在Drafting 中划出图框，采用“点—点”直线，通过输入点坐标直接绘制各线段看似方法1.比较简单，实际上因为编辑曲线命令操作的复杂性，反而不如方法2直接输入坐标来创建简单，可以免去了编辑的复杂。
这里我建议采用方法2。
注意：1.所有图框标题栏明细表的制作都必须在“Drafting”制图环境下进行。
2.必须将图纸的左下角定义为坐标原点（0，0），这与UG制图默认设置一致。
2.我们采用最常用的横A3图框来做第一个图纸模板，其余的就是简单的修改-另存了。
横A3图纸的图框4个顶点的坐标就出来了，记下来。
由于标题栏右下顶点与图框右下顶点（415，5）重合，所以坐标也是（415，5），根据此标出标题栏中所有直线端点的坐标（只要端点），例如左下角就是（235，5），很简单，口算都行。
3.打开UG3.0进入制图环境，插入A3横幅片体。
“插入”-“曲线”-“直线和圆弧”-“直线点-点”命令,依次绘制图框和标题栏。
4.填写标题栏文字：因为标题栏目名（如“制图”，“描图”等）和公司名是不需要更改的，所以为了和以后的标题栏内容填写区别开，我建议采用“插入”-“曲线”-“文本”,这样写出的文字比较漂亮，而且可以通过夹头调整字体大小和纵宽比，完成后不可修改。
UG图纸规范1 PDM系统UG接口安装1.1 登陆PDM进入自己的图纸工作区，点击“设置”旁的倒三角符号，在弹出的菜单中选择“安装接口”。
弹出如图1所示图11.2 在“UG”栏中选择UG安装的实际目录(例如D:\UGS\NX 5.0\)，点击“安装”按钮完成UG接口的安装(需要重新启动计算机才能生效)。
如图2所示图21.3接口安装成功的标志注意：第一次安装成功后还需要从图纸工作区中打开一个NX文件，以确保真正安装上了。
2.如何出NX二维图首先请各位安装“美的工具”，安装文件以及安装步骤另外发邮件通知大家。
2.1 新建一张二维图：注意：1.图纸有两种模板：一种是单个零件的图纸模板，另一种是装配的图纸模板。
2.二维与三维是两个单独的零件，他们是通过装配关系关联的。
3.装配组件中，出零件的二维图时需要先将零件转为“显示部件”，然后按照上面的方法出图。
2.2 属性的添加（标题栏的填写）2.2.1手动添加，这种添加是无法关联属性的。
2.2.2属性添加步骤如下：1)如图选择工具条上的“属性修改”命令2)在添加属性对话框中，从下拉菜单中选择相应的属性，（下拉菜单中没有要选择的属性时，也可选择Add，在弹出的文本框中输入相应属性）点击“确定”。
（日期属性是自动添加当前系统时间）3)系统提示属性添加完毕，点击确定完成属性添加。
2.2.3 属性继承二维工程图是可以继承三维模型的属性，并且可以和标题栏中的信息关联。
注意：属性的继承除了可以继承本身的子装配的属性，还可以继承其它文件的属性。
如果每个三维零件都付给属性，在出组件图时，明细表会自动读取各三维的属性。
3、UG图纸文件导入工作区的方式3.1在设计过程中直接将UG文件建在工作区中在设计过程直接将目录指向PDM中的工作区，保存后文件直接在工作区。
这种方式是我们比较推荐的从硬盘导入UG图纸文件功能描述：将本地硬盘上保存的的UG图纸文件导入到工作区。
方法步骤：选定某行（呈蓝色标识，包括空行），点击右键。
使用UG出工程图,使用以下代码,可以实现工程图标题栏自动加载:工程图模板标题栏页码日期比例单位部件名等自动更新！以下语法代码：pasted this text into a note（注释）：<W@$SH_SHEET_NUMBER><W@$SH_NUMBER_OF_SHEETS><W@$SH_SHEET_SCALE_NUMERATOR><W@$SH_SHEET_SCALE_DENOMINATOR><W@$SH_SHEET_SIZE><W@$SH_SHEET_UNITS><W@$SH_SHEET_PROJECTION_ANGLE><W@$SH_MASTER_PART_NAME><W@$SH_PART_NAME>具体代码复制到标题栏文本框，如下图，标题栏将自动加载文件名.其他代码也是同样的方法，想要加载什么，复制对应代码到标题栏。
下面是实现日期自动更新，每次图纸更新，日期自动更新,本人实测可行。
The date is somewhat more elaborate:In de expression editor（表达式）(in modeling（建模模块中）-> Ctrl-E) create the following expressions 在建模模块下，Ctrl-E进入表达式命令，依次在字符串下输入以下代码。
(all type string字符串):MyDate = StringUpper(dateTimeString("localTime?", True))MyDay = subString(MyDate, 9, 10)MyMonth = subString(MyDate, 5, 7)MyYear = subString(MyDate, 21, 25)MyTimeStamp = MyDay + " " + MyMonth + " " + MyYearThen in Drafting pasted this text into a note: <X0@MyTimeStamp>然后回到工程图界面，在标题栏的文本框中输入<X0@MyTimeStamp>。
打开UG软件
新建一个空白页
进入制图环境，
选择要制作的图纸大小（选择图纸大小）
制作一个图纸的图框
制作图框后
点击表格注释
根据GB插入一个16列11行的表格
插入表格后设置表格的列宽和行宽
列宽分别是10 2 8 4 12 4 12 12 16 6.5 6.5 6.5 6.5 12 12 50 行宽分别是7 7 3 4 7 7 3 4 5 2 7
按照国标输入标题栏内的固定汉字
设置好文字字体类型
因标题栏内字体不是统一的要进行分别设置
设置单元格样式（选择适合方法截断勾选）
点击定义标题栏按钮
选择之前添加的表格
可以把不用输入的表格锁定设置标题栏显示的标签
定义完成后点击确定
制作完成后点击制图工具里面的标记为模板
填写演示名称，描述，
选择要保存的文件名称，文件夹目录
点击确定
打开保存选项
选择要保存的类型
点击确定
点击后出现选择保存的文件名称和保存的文件目录点击确定保存
关闭UG
重启UG
打开资源板命令
打开资源板
点击浏览
找到刚才保存的文件
点击确定
左侧出现刚才制作的图框标题栏
出现后就可以打开你制作好的模型或者新建一个模型
进入工程图环境选择刚才制作好的的图框标题栏模型进行出工程图了。
1、把ug标题栏改为自己喜欢的名字1、到UG的安装目录下面找到UGII这个文件夹里的menus文件夹，打开，然后找ug_main.men 这个文件，然后用记事本打开。
2、打开ug_main.men后，找到下面一行CREATE UG_GATEW AY_MAIN_MENUBAR TITLE （）(一般在第三行可以看到，括号内改成自己需要的文字)2、解决曲面加工时曲面不光顺不光滑的常用设置方法1是机床以前老机床在走程序的时候识别R输出就使曲面不顺，在UG里面把运动输出设置里面的（圆弧-垂直于刀轴）设置为（仅线性）2如果机床能识别圆弧输出就用（圆弧-垂直于刀轴）行了3在切削参数里面策略下面（在凸角上延伸）打上√4在切削参数里面余量下面把所有公差设置为0.003-0.005之间5在切削参数里面更多下面把切削步长的最大步长设置为5%-10%之间在倾斜下面吧（优化导轨）打上√3、如何设置高版本UG的变换和UG4.0完全相同操作界面设定变量UGII_ENABLE_TRANSFORM_LEGACY_OPTIONS=1重启的UG软件，试试看它是不是跟4.0一样的操作界面了4、发挥双核性能，提升运行速度。
UGII目录下ugii_env.dat文件，#UGII_SMP_ENABLE = 1前面的#号去掉5、解决WIN7下UG6.0/7.5/8.0等拖动工具条无响应，死机问题WINDOWS7下装UG7 UG7.5和UG NX8.0拖动工具条无响应，死机的解决方法WIN7系统越来越普及，但是有朋友装UG后会发现，拖动工具条软件会无响应，甚至死机，几十秒钟后才可以动，网上查了很多也都无解，经网友指点这个问题现在已经解决，把方法告诉给大家。
右键点击计算机---属性--（左边栏的）高级系统设置--环境变量--新建用户变量---变量名UGII_BACKGROUND_URL；变量值NONE--确定。
打开UG，问题解决。
这个方法是在网上找到的，好像就是论坛里面，不过具体的忘了，在这里重新发一下；经本人亲身试验UG6.0是完全可以的！6、提高NX对硬件使用效率编辑开机启动文件或者在开始运行中输入C:\boot.ini,然后确定[boot loader]timeout=5default=multi(0)disk(0)rdisk(0)partition(1)WINDOWS[operating systems]multi(0)disk(0)rdisk(0)partition(1)\WINDOWS=“Microsoft Windows XP Professionanl”/noexecute=optin/fastdetect/3GB更改用户配置文件ugii_env.dat。
怎么样让工程图中的标题栏自动填写参详:proe帮助"详细绘图"-"详细绘图"-"设置绘图参数"-"系统绘图参数"¤t_sheet显示指明当前页面编号的绘图标签。
&det_scale显示绘图标签指明详细视图的比例。
不能在绘图注释中使用这个参数。
Pro/ENGINEER 将这个参数和视图一起创建，并将它自动放在注释中。
参数值可以修改，但不能在其它注释中调出。
&dtm_name在绘图注释中显示基准名称，此处的名称是基准平面的名称。
注释中的数据名称是只读的，所以不能修改；与尺寸不同的是，如果基准名称包含在注释中，就不会从模型视图中消失。
系统将其名称包围在一个矩形中，好象它是一个设置基准一样。
&dwg_name显示绘图标签指明绘图的名称。
&format显示绘图标签指明格式尺寸（例如：A1、A0、A、B 等）。
&linear_tol_0_0指定注释中尺寸公差值的格式，小数位数从 1 到 6 位。
&model_name显示绘图标签指明用于绘图的模型名称。
¶meter:d为绘图注释添加绘图参数，其中parameter 是参数名称，:d 指绘图。
.&pdmdb显示模型原点数据库。
&pdmrev显示模型修订。
&pdmrev:d显示模型的修订号（其中:d 指绘图）。
&pdmrl显示模型版本级。
&scale显示绘图标签指明绘图比例。
&scale_of_view_detailed_bar&sym(<symbolname>)在注释中包含绘图符号，其中symbolname 为符号名称。
&todays_date显示绘图标签指明注释创建的曰期，曰期格式为dd-mm-yy（例如2-Jan-92）。
UG，部件明细表UG基础教程UG数控编程UG模具设计UG逆向造型UG装配仿真UG工程制图UG综合技巧UG电极铜公UG二次开发核心提示：我碰到好多朋友抱怨UG制图不如SolidWorks和Pro-E那么人性化，可以很方便的添加标题栏和文字，打印也很麻烦。
我想这是因为你对其功能还不是很熟悉，得益于UG强大的模板功能，我现在出图完全用他，很方便，无论是装配图，还是简单的工程图，完全可以和CAD那么…我碰到好多朋友抱怨UG制图不如SolidWorks和Pro-E那么人性化，可以很方便的添加标题栏和文字，打印也很麻烦。
我想这是因为你对其功能还不是很熟悉，得益于UG强大的模板功能，我现在出图完全用他，很方便，无论是装配图，还是简单的工程图，完全可以和CAD那么随便，打印更是随心所欲，A3幅面的不用设置就可以完美的打印在A4或者其他纸张上。
呵呵，你是否也想成为这样，那就要认真读下面的教程了。
这是我结合自己工作中遇到的各种问题，将UG制图做了个总结，相信能给你带来一定的启发。
下面我就要按照大家制图的顺序来讲解。
一、通用设置1. 更改UG用户配置文件ugii_env.dat用记事本打开UG安装目录（如C:\Program Files\UGS\NX 3.0\UGII）下的ugii_env.dat 文件，用查找菜单找到并修改下列内容：（1）功能：调出粗糙度符号菜单UGII_SURFACE_FINISH=ON（将原来的OFF改成ON）（2）自动调出加载图样pattern图框标题栏（前提：做好图框标题栏并保存）UGII_PATDIR=F:\UG\pattern (你放置图框文件的目录，我的是在pattern文件夹) “注意”：必须将此行前面的“#”删除，否则无法实现功能。
2. UG“文件”—“实用工具”—“用户默认”，在“用户默认”对话框中设置“制图”标签，比较简单，大家可以根据自己的习惯设置。
注意：建议修改以下设置：（1）修改图纸颜色：“基本环境”“可视化”“颜色设置”，我习惯单色图纸，白色。
对于单个零件来说，做好工程图后，标题栏需要填写：代号，名称，材料，重量，比例，第几页，共几页，单位名称等这几项，下面就这几项自动填写，给出我的办法，希望大家参考。
1、单位自动填写
修改模版文件，直接修改成你单位的名称即可
2、第几页共几页（有问题）
做好工程图图，图纸页数众多，需要计数，因此这个问题，我没有找到自动计数和填写的方法，大家集思广益，我个人的做法是，ug文件，导出，pdf，导出pdf文件，然后利用Adobe Acrobat 9 Pro这专业的pdf修改软件进行pdf文件添加文本等方式实现，但是有些笨，具体请参见这个软件的使用。
3、比例——重大发现
比例问题，就是如何实现添加视图后，视图的比例直接填写进入标题栏，视图比例更改后，标题栏比例随即发生变化，这样能避免操作者的失误导致标题栏填写错误，查找资料后，发现很多资料都是属性也是手动填写1:1或者其他的比例，这样也是需要查看视图比例比较麻烦，而且视图更改后，这里还要再修改，我的办法如下：
1）选择比例一栏单元格，右键，导入，属性
2）属性中，一个对象属性，下拉找到front@1，这个表示视图这个对象，点击后，下面就显示出，关于视图的属性，选择vwscale，这个属性就是视图比例
3）点击vwscale后，确定，会提示是否替换，直接选择替换即可，确定后，就把视图比例属性填写进去了
4）这是我将视图比例修改为1:1后，比例栏自动发生更改，非常方便，就不怕遗忘修改比例了，哈哈
4、代号、名称
工程图，建立带有模版的图纸后，文件，属性，DB_PART_NAME和DB_PART_NO，这两个代表着名称和代号，选择相应的属性，直接输入相应文本即可，标题栏就会自动引用。
5、重量——重大发现
这个地方是大家容易迷惑的，因为重量要的是质量，而不是力，在属性里只有一个weight 可以利用，这个属性是力单位，我们要的是质量kg为单位，这个地方，请看下面的做法，只需设置一下即可，无需进行复杂的转换计算：
1）建模空间，测量体，命令测量，勾选关联，这是一个连接，非常重要
2）制图空间，文件，属性，找到weight属性，选择“参考文本”按钮，注意是文本不是表达式
3）文本里，有许多表达式，直接拖动找到测量参数的几个表达式，找到带有mass字样的表达式，确定，这样weight就引用的质量文本数据了。
从而实现了关联，也不用力和kg之间进行转换了。
4）确定后，在重量里就出现以kg为单位的数据了。
从而实现了建模到工程图的直接引用，修改实体的时候，工程图中重量也跟着改变，大家可以试试，我个人觉着这个非常实用。
6、材料（有问题）
这个属性，我没有找到Material这属性（查找资料后，好像是需要利用建模里的工具，材料，指派材料，可能这个属性给它了，导致无法找到这个属性），只有一个MaterialPreferred，把它修改后，标题栏中材料一栏不变，需要从新选择表格，导入这个属性，参见比例导入方法，切换到工作部件属性（一定注意），上半部变成灰色选择不了，在下面选择NX_MaterialPreferred，如果还用一个对象属性，里面选择的话，导入不会成功，这是我找到的解决办法，大家集思广益。
