Inventor 通用模版制作(含图框、标题栏、样式库)

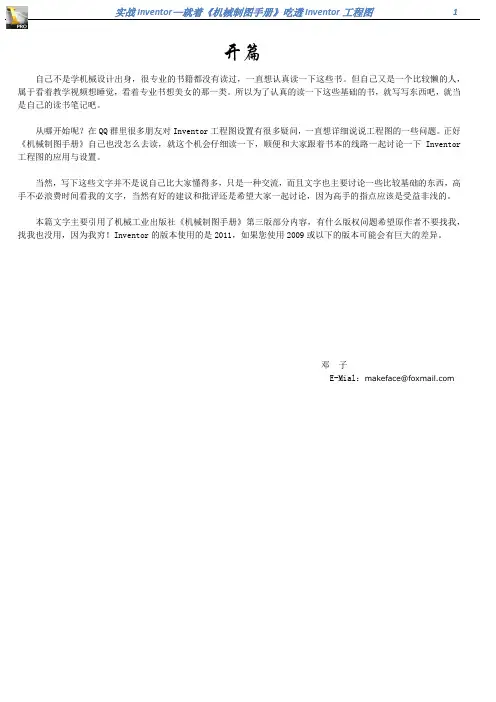

开篇自己不是学机械设计出身，很专业的书籍都没有读过，一直想认真读一下这些书。

但自己又是一个比较懒的人，属于看着教学视频想睡觉，看着专业书想美女的那一类。

所以为了认真的读一下这些基础的书，就写写东西吧，就当是自己的读书笔记吧。

从哪开始呢？在QQ群里很多朋友对Inventor工程图设置有很多疑问，一直想详细说说工程图的一些问题。

正好《机械制图手册》自己也没怎么去读，就这个机会仔细读一下，顺便和大家跟着书本的线路一起讨论一下Inventor 工程图的应用与设置。

当然，写下这些文字并不是说自己比大家懂得多，只是一种交流，而且文字也主要讨论一些比较基础的东西，高手不必浪费时间看我的文字，当然有好的建议和批评还是希望大家一起讨论，因为高手的指点应该是受益非浅的。

本篇文字主要引用了机械工业出版社《机械制图手册》第三版部分内容，有什么版权问题希望原作者不要找我，找我也没用，因为我穷！Inventor的版本使用的是2011，如果您使用2009或以下的版本可能会有巨大的差异。

邓子E-Mial：makeface@第一章属于自己的工程图模板没有规则不成方圆，这章我们先来讨论出图最基础的东西——图纸的框架是怎么样的，用什么样的线形等等一些问题。

一、图纸幅面和格式先来看看《机械制图手册》（下面将简称手册）是怎么说。

1）在Inventor设置幅面尺寸在Inventor中新建，默认的对话框如下：其中你可以选择Standard.dwg或Standard.idw来创建工程图，但我一直没搞清楚这两种格式有什么本质的区别，这个dwg格式也并不能用AutoCAD来打开，看看帮助怎么说。

说实话，我很迷茫。

Inventor帮助一直保持着他特有的风格，那就是有时会越帮越忙，所以我也给不了什么建议，只能你看着办吧，反正我一般选用idw格式。

新建工程图一般来说都不会符合我们的要求，我们可以先把默认图框与标题栏都删除。

右键选择编辑图纸，在编辑图纸对话框中可以设置图纸大小、纵向横向，大小的下拉单里有一些系统设置好的图纸格式，也都是我们经常用到的，比如A4、A3等等。

1 / 19 标题栏操作步骤标题栏包含有关工程图、图纸和设计特性的信息。

信息更改时，标题栏将自动更新以显示当前信息。

可以在标准工程图模板中自定义标题栏格式，或创建自己的标题栏格式。

使用“文本格式”对话框，在标题栏中添加模型或工程图特性。

特性值会自动更新。

在标题栏中添加提示条目以输入有关标题栏放置的值。

提示 •若要重命名标题栏格式，请选择该标题栏格式。

单击该条目，然后插入新名称。

•若要按名称排列标题栏格式，请在“标题栏”条目上单击鼠标右键，然后选择“按名称排序”。

•要对标题栏格式重新排序，请将标题栏格式拖动到“标题栏”列表中适当的位置。

•若要复制标题栏格式，请在标题栏格式上单击鼠标右键，然后从菜单中选择“复制”。

在“标题栏”条目上单击鼠标右键，然后选择“粘贴”。

•若要在标题栏中插入图像，请编辑标题栏定义，然后在标题栏草图中插入图像。

•将标题栏格式复制到另一个工程图。

• 使用工程图资源转移向导将标题栏转移到一个或多个目标工程图。

创建自定义标题栏格式1.打开 .idw 文件。

单击“管理”选项卡“定义”面板“标题栏”。

当前图纸将变成激活草图。

2.使用“草图”选项卡“绘制”面板上的命令绘制标题栏。

3.若要向标题栏添加文本、特性或提示条目，请在功能区上，单击“草图”选项卡“绘制”面板“文本”。

4.若要将图像插入到标题栏中，请单击“草图”选项卡“插入”面板“图像”。

5.标题栏完成后，请在草图窗口中单击鼠标右键，然后选择“保存标题栏”。

6.输入新标题栏的名称，然后单击“保存”。

新标题栏将被添加到工程图浏览器中的“工程图资源”文件夹中。

编辑标题栏格式1.打开一个包含要编辑的标题栏格式的工程图文件或模板。

2.在浏览器中，展开“工程图资源”，然后展开“标题栏”。

在标题栏格式上单击鼠标右键，然后选择“编辑”。

或者，在浏览器中，展开工程图纸，在标题栏上单击鼠标右键。

然后单击“编辑定义”。

3.在图形窗口中，使用草图命令或快捷菜单编辑标题栏。

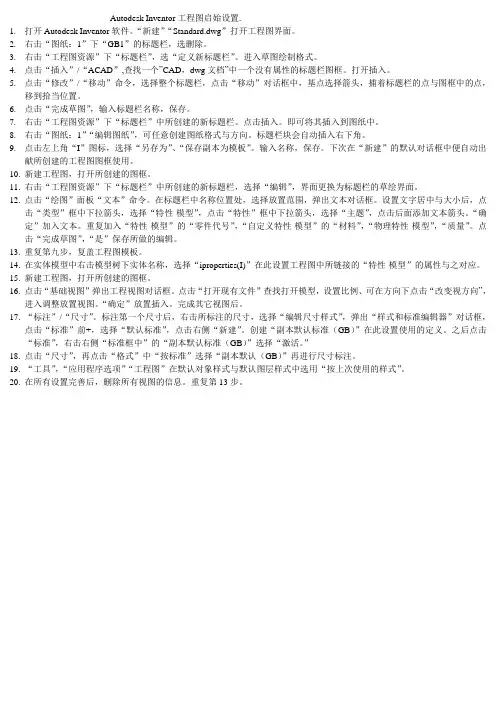

Autodesk Inventor工程图启始设置.1.打开Autodesk Inventor软件。

“新建”“Standard.dwg”打开工程图界面。

2.右击“图纸：1”下“GB1”的标题栏，选删除。

3.右击“工程图资源”下“标题栏”，选“定义新标题栏”。

进入草图绘制格式。

4.点击“插入”/“ACAD”,查找一个”CAD，dwg文档”中一个没有属性的标题栏图框。

打开插入。

5.点击“修改”/“移动”命令，选择整个标题栏，点击“移动”对话框中，基点选择箭头，捕着标题栏的点与图框中的点，移到拾当位置。

6.点击“完成草图”，输入标题栏名称，保存。

7.右击“工程图资源”下“标题栏”中所创建的新标题栏。

点击插入。

即可将其插入到图纸中。

8.右击“图纸：1”“编辑图纸”，可任意创建图纸格式与方向。

标题栏块会自动插入右下角。

9.点击左上角“I”图标，选择“另存为”、“保存副本为模板”。

输入名称，保存。

下次在“新建”的默认对话框中便自动出献所创建的工程图图框使用。

10.新建工程图，打开所创建的图框。

11.右击“工程图资源”下“标题栏”中所创建的新标题栏，选择“编辑”，界面更换为标题栏的草绘界面。

12.点击“绘图”面板“文本”命令。

在标题栏中名称位置处，选择放置范围，弹出文本对话框。

设置文字居中与大小后，点击“类型”框中下拉箭头，选择“特性-模型”，点击“特性”框中下拉箭头，选择“主题”，点击后面添加文本箭头。

“确定”加入文本。

重复加入“特性-模型”的“零件代号”，“自定义特性-模型”的“材料”，“物理特性-模型”，“质量”。

点击“完成草图”，“是”保存所做的编辑。

13.重复第九步，复盖工程图模板。

14.在实体模型中右击模型树下实体名称，选择“iproperties(I)”在此设置工程图中所链接的“特性-模型”的属性与之对应。

15.新建工程图，打开所创建的图框。

16.点击“基础视图”弹出工程视图对话框。

点击“打开现有文件”查找打开模型，设置比例、可在方向下点击“改变视方向”，进入调整放置视图。

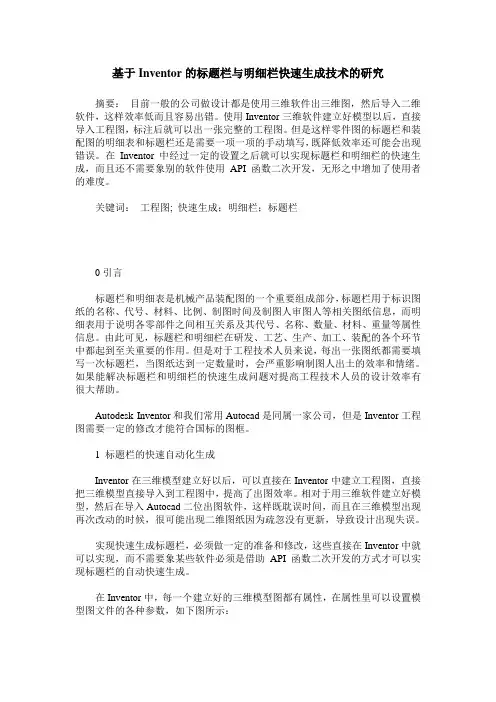

基于Inventor的标题栏与明细栏快速生成技术的研究摘要：目前一般的公司做设计都是使用三维软件出三维图，然后导入二维软件，这样效率低而且容易出错。

使用Inventor三维软件建立好模型以后，直接导入工程图，标注后就可以出一张完整的工程图。

但是这样零件图的标题栏和装配图的明细表和标题栏还是需要一项一项的手动填写，既降低效率还可能会出现错误。

在Inventor中经过一定的设置之后就可以实现标题栏和明细栏的快速生成，而且还不需要象别的软件使用API函数二次开发，无形之中增加了使用者的难度。

关键词：工程图; 快速生成；明细栏；标题栏0引言标题栏和明细表是机械产品装配图的一个重要组成部分，标题栏用于标识图纸的名称、代号、材料、比例、制图时间及制图人审图人等相关图纸信息，而明细表用于说明各零部件之间相互关系及其代号、名称、数量、材料、重量等属性信息。

由此可见，标题栏和明细栏在研发、工艺、生产、加工、装配的各个环节中都起到至关重要的作用。

但是对于工程技术人员来说，每出一张图纸都需要填写一次标题栏，当图纸达到一定数量时，会严重影响制图人出土的效率和情绪。

如果能解决标题栏和明细栏的快速生成问题对提高工程技术人员的设计效率有很大帮助。

Autodesk Inventor和我们常用Autocad是同属一家公司，但是Inventor工程图需要一定的修改才能符合国标的图框。

1 标题栏的快速自动化生成Inventor在三维模型建立好以后，可以直接在Inventor中建立工程图，直接把三维模型直接导入到工程图中，提高了出图效率。

相对于用三维软件建立好模型，然后在导入Autocad二位出图软件，这样既耽误时间，而且在三维模型出现再次改动的时候，很可能出现二维图纸因为疏忽没有更新，导致设计出现失误。

实现快速生成标题栏，必须做一定的准备和修改，这些直接在Inventor中就可以实现，而不需要象某些软件必须是借助API函数二次开发的方式才可以实现标题栏的自动快速生成。

创建和编辑"放置特征"（1）在教程中，将学习如何放置和编辑零件特征。

其中的练习可指导您逐步完成创建孔、圆角、倒角、螺纹、抽壳、环形和矩形阵列、镜像特征以及分析面等等的操作。

一、添加放置特征放置特征是常用的工程特征，使用Au to de sk I nv en t or创建它们时不需要使用草图。

创建这些特征时，通常只需提供位置和一些尺寸。

标准的放置特征包括抽壳、圆角、倒角、拔模斜度、孔和螺纹。

以下是部分用于放置特征的工具，它们位于“零件特征”工具面板中：圆角--在所选的边上放置圆角或全周边圆角。

倒角--打断锐角边。

从外部边界上删除材料并且可以将材料添加到内部边界上。

孔--将指定的孔（可以带螺纹）放置到零件中。

螺纹--在圆柱面或圆锥面上创建普通和锥形内外螺纹。

抽壳--抽壳生成空心零件，壁厚由用户定义。

矩形阵列--创建矩形特征阵列。

环形阵列--创建环形特征阵列。

镜像特征--在平面的另一侧创建镜像。

使用对话框定义放置特征的值，例如下图中的“打孔”对话框。

二、孔特征使用A ut od es k I nv en to r，可以创建各种孔：■直孔■沉头孔■倒角孔■沉头平面还可以使用以下三个终止方式选项之一来指定孔的深度：“距离”、“贯通”和“到”。

使用“孔底”选项设置平底或带角度的孔底。

也可以将孔分类为简单孔、配合孔、螺纹孔或锥形螺纹孔。

但是，您无法创建沉头孔类型的锥形螺纹孔。

创建螺纹孔或锥形螺纹孔时，螺纹数据和孔一起保存；激活任意等轴测视图时将显示螺纹。

练习：在零件上创建孔特征1激活t ut or ia l_f i le s 项目后，打开“Up pe r_Pl at e.i p t”文件。

2在“零件特征”工具面板中，单击“打孔”工具。

3从“孔”对话框的“放置”下拉列表中选择“线性”。

4单击“面”按钮，然后在图形窗口中，单击要放置孔的面5单击面的边以指定引用1，然后单击面的另一条边以指定引用2。

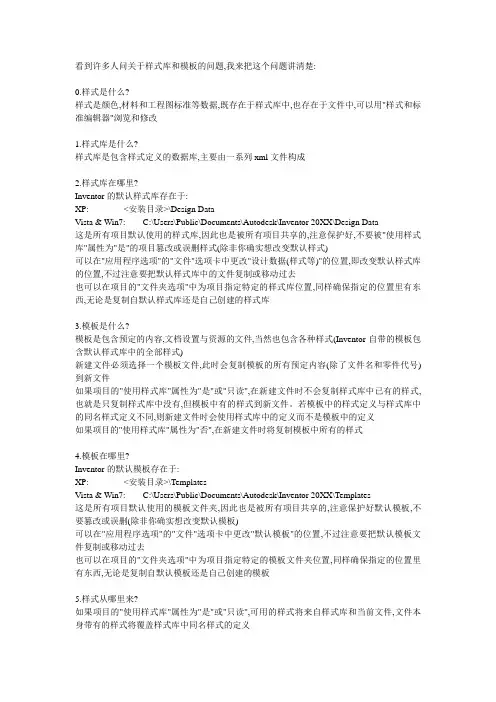

看到许多人问关于样式库和模板的问题,我来把这个问题讲清楚:0.样式是什么?样式是颜色,材料和工程图标准等数据,既存在于样式库中,也存在于文件中,可以用"样式和标准编辑器"浏览和修改1.样式库是什么?样式库是包含样式定义的数据库,主要由一系列xml文件构成2.样式库在哪里?Inventor的默认样式库存在于:XP: <安装目录>\Design DataVista & Win7: C:\Users\Public\Documents\Autodesk\Inventor 20XX\Design Data这是所有项目默认使用的样式库,因此也是被所有项目共享的,注意保护好,不要被"使用样式库"属性为"是"的项目篡改或误删样式(除非你确实想改变默认样式)可以在"应用程序选项"的"文件"选项卡中更改"设计数据(样式等)"的位置,即改变默认样式库的位置,不过注意要把默认样式库中的文件复制或移动过去也可以在项目的"文件夹选项"中为项目指定特定的样式库位置,同样确保指定的位置里有东西,无论是复制自默认样式库还是自己创建的样式库3.模板是什么?模板是包含预定的内容,文档设置与资源的文件,当然也包含各种样式(Inventor自带的模板包含默认样式库中的全部样式)新建文件必须选择一个模板文件,此时会复制模板的所有预定内容(除了文件名和零件代号)到新文件如果项目的"使用样式库"属性为"是"或"只读",在新建文件时不会复制样式库中已有的样式,也就是只复制样式库中没有,但模板中有的样式到新文件。

若模板中的样式定义与样式库中的同名样式定义不同,则新建文件时会使用样式库中的定义而不是模板中的定义如果项目的"使用样式库"属性为"否",在新建文件时将复制模板中所有的样式4.模板在哪里?Inventor的默认模板存在于:XP: <安装目录>\TemplatesVista & Win7: C:\Users\Public\Documents\Autodesk\Inventor 20XX\Templates这是所有项目默认使用的模板文件夹,因此也是被所有项目共享的,注意保护好默认模板,不要篡改或误删(除非你确实想改变默认模板)可以在"应用程序选项"的"文件"选项卡中更改"默认模板"的位置,不过注意要把默认模板文件复制或移动过去也可以在项目的"文件夹选项"中为项目指定特定的模板文件夹位置,同样确保指定的位置里有东西,无论是复制自默认模板还是自己创建的模板5.样式从哪里来?如果项目的"使用样式库"属性为"是"或"只读",可用的样式将来自样式库和当前文件,文件本身带有的样式将覆盖样式库中同名样式的定义如果需要将某个样式由样式库中复制到文件中,可以打开"样式和标准编辑器",在某个样式上右键,选择"保存在文档中"当然激活某样式或修改某样式的定义并保存时,会自动复制此样式到当前文件,自己新建的样式也会保存到当前文件如果项目的"使用样式库"属性为"否",可用的样式完全来自当前文件本身带有的样式6.怎样避免一个一个文件地创建或修改样式如果已经有了包含需要的样式的模板,那么所有由此模板新建的文件都包含需要的样式,不用一个个文件地新建样式了,所以新建文件时请注意选择合适的模板!如果需要在已有的文件中添加或修改样式,可以在"样式和标准编辑器"中右键单击需要的样式,选择"导出...",就可以将需要的样式保存为单独的样式文件,然后在需要添加样式的文件中打开"样式和标准编辑器"并导入样式文件,需要的样式就复制过来了,不用一遍又一遍地定义样式了注意这只是"复制"样式,而不是"共享"样式,如果样式的定义需要修改,就得重来一遍了所以最好的方法是使用样式库,实现样式共享先将项目的"使用样式库"属性设置为"是",然后在"样式和标准编辑器"中右键单击需要的样式,选择"保存到样式库中",这样样式就从文件复制到了项目的样式库中然后本项目下所有的文件都可以使用这个样式了(注意"样式和标准编辑器"右上角的过滤器要选择"所有样式",如果选择的是"本地样式",将只能看到文件中原有的样式)如果需要修改某个样式的定义并希望应用到项目下的所有文件,使用"样式和标准编辑器"修改并保存样式后,一定要在这个样式上右键,选择"保存到样式库中"或者"管理"->"样式和标准"->"保存",选择需要保存到样式库的样式然后打开需要同步样式定义的文件,打开"样式和标准编辑器"并右键修改过的样式,选择"更新样式",样式库中修改过的样式定义就覆盖到文件中了或者"管理"->"样式和标准"->"更新",选择需要同步的样式,对装配还可以选择同步所有子文件中的样式定义,即批量更新样式7.如何管理样式库?开始菜单\所有程序\Autodesk\Autodesk Inventor 20XX\工具\样式管理向导,用于批量收集或清除文件中的样式开始菜单\所有程序\Autodesk\Autodesk Inventor 20XX\工具\样式库管理器,用于在多个样式库间交换样式定义8.清除未使用样式的必要性在使用样式库的情况下,激活某一个样式会把样式定义由样式库复制到文件,但取消激活某个样式不会从文件中清除样式定义随着激活样式的不断更换,文件中储存的样式定义会越来越多,成为"冗余数据",增大内存占用量(因此,不使用样式库而将所有样式定义保存在文件,会造成很大的内存浪费,大装配时体现得尤为明显)因此,如果使用了样式库,就有清除冗余样式的必要"管理"->"样式和标准"->"清除",选择与样式库中定义相同的非激活样式并清除或者开始菜单\所有程序\Autodesk\Autodesk Inventor 20XX\工具\样式管理向导,可以批量清除样式。

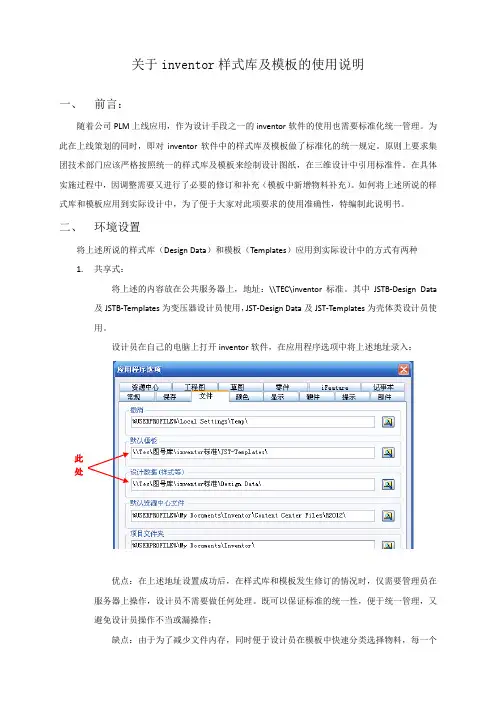

关于inventor样式库及模板的使用说明一、前言：随着公司PLM上线应用，作为设计手段之一的inventor软件的使用也需要标准化统一管理。

为此在上线策划的同时，即对inventor软件中的样式库及模板做了标准化的统一规定。

原则上要求集团技术部门应该严格按照统一的样式库及模板来绘制设计图纸，在三维设计中引用标准件。

在具体实施过程中，因调整需要又进行了必要的修订和补充（模板中新增物料补充）。

如何将上述所说的样式库和模板应用到实际设计中，为了便于大家对此项要求的使用准确性，特编制此说明书。

二、环境设置将上述所说的样式库（Design Data）和模板（Templates）应用到实际设计中的方式有两种1.共享式：将上述的内容放在公共服务器上，地址：\\TEC\inventor标准。

其中JSTB-Design Data 及JSTB-Templates为变压器设计员使用，JST-Design Data及JST-Templates为壳体类设计员使用。

设计员在自己的电脑上打开inventor软件，在应用程序选项中将上述地址录入：此处优点：在上述地址设置成功后，在样式库和模板发生修订的情况时，仅需要管理员在服务器上操作，设计员不需要做任何处理。

既可以保证标准的统一性，便于统一管理，又避免设计员操作不当或漏操作；缺点：由于为了减少文件内存，同时便于设计员在模板中快速分类选择物料，每一个模板的数据内容都做了优化，因此在本地第一次设置时软件本身常常会拒绝接受远程地址，需要做特殊处理，比较麻烦。

2.独立式：顾名思义就是设计员单独控制样式库和模板。

设计员根据本地电脑上inventor的安装地址，如图：可以通过搜索按钮找到样式库和模板所在本地位置，将原有的内容备份后，文件夹清空。

根据产品需要将地址：\\TEC\inventor标准中对应的文件夹内容拷贝到清空文件夹中。

优点：可以直接实现标准样式库和模板的应用；缺点：在样式库和模板发生修订后，设计员要自行将修订后的模板和样式库更新。

看到许多人问关于样式库和模板的问题,我来把这个问题讲清楚:0.样式是什么?样式是颜色,材料和工程图标准等数据,既存在于样式库中,也存在于文件中,可以用"样式和标准编辑器"浏览和修改1.样式库是什么?样式库是包含样式定义的数据库,主要由一系列xml文件构成2.样式库在哪里?Inventor的默认样式库存在于:XP: <安装目录>\Design DataVista & Win7: C:\Users\Public\Documents\Autodesk\Inventor 20XX\Design Data这是所有项目默认使用的样式库,因此也是被所有项目共享的,注意保护好,不要被"使用样式库"属性为"是"的项目篡改或误删样式(除非你确实想改变默认样式)可以在"应用程序选项"的"文件"选项卡中更改"设计数据(样式等)"的位置,即改变默认样式库的位置,不过注意要把默认样式库中的文件复制或移动过去也可以在项目的"文件夹选项"中为项目指定特定的样式库位置,同样确保指定的位置里有东西,无论是复制自默认样式库还是自己创建的样式库3.模板是什么?模板是包含预定的内容,文档设置与资源的文件,当然也包含各种样式(Inventor自带的模板包含默认样式库中的全部样式)新建文件必须选择一个模板文件,此时会复制模板的所有预定内容(除了文件名和零件代号)到新文件如果项目的"使用样式库"属性为"是"或"只读",在新建文件时不会复制样式库中已有的样式,也就是只复制样式库中没有,但模板中有的样式到新文件。

若模板中的样式定义与样式库中的同名样式定义不同,则新建文件时会使用样式库中的定义而不是模板中的定义如果项目的"使用样式库"属性为"否",在新建文件时将复制模板中所有的样式4.模板在哪里?Inventor的默认模板存在于:XP: <安装目录>\TemplatesVista & Win7: C:\Users\Public\Documents\Autodesk\Inventor 20XX\Templates这是所有项目默认使用的模板文件夹,因此也是被所有项目共享的,注意保护好默认模板,不要篡改或误删(除非你确实想改变默认模板)可以在"应用程序选项"的"文件"选项卡中更改"默认模板"的位置,不过注意要把默认模板文件复制或移动过去也可以在项目的"文件夹选项"中为项目指定特定的模板文件夹位置,同样确保指定的位置里有东西,无论是复制自默认模板还是自己创建的模板5.样式从哪里来?如果项目的"使用样式库"属性为"是"或"只读",可用的样式将来自样式库和当前文件,文件本身带有的样式将覆盖样式库中同名样式的定义如果需要将某个样式由样式库中复制到文件中,可以打开"样式和标准编辑器",在某个样式上右键,选择"保存在文档中"当然激活某样式或修改某样式的定义并保存时,会自动复制此样式到当前文件,自己新建的样式也会保存到当前文件如果项目的"使用样式库"属性为"否",可用的样式完全来自当前文件本身带有的样式6.怎样避免一个一个文件地创建或修改样式如果已经有了包含需要的样式的模板,那么所有由此模板新建的文件都包含需要的样式,不用一个个文件地新建样式了,所以新建文件时请注意选择合适的模板!如果需要在已有的文件中添加或修改样式,可以在"样式和标准编辑器"中右键单击需要的样式,选择"导出...",就可以将需要的样式保存为单独的样式文件,然后在需要添加样式的文件中打开"样式和标准编辑器"并导入样式文件,需要的样式就复制过来了,不用一遍又一遍地定义样式了注意这只是"复制"样式,而不是"共享"样式,如果样式的定义需要修改,就得重来一遍了所以最好的方法是使用样式库,实现样式共享先将项目的"使用样式库"属性设置为"是",然后在"样式和标准编辑器"中右键单击需要的样式,选择"保存到样式库中",这样样式就从文件复制到了项目的样式库中然后本项目下所有的文件都可以使用这个样式了(注意"样式和标准编辑器"右上角的过滤器要选择"所有样式",如果选择的是"本地样式",将只能看到文件中原有的样式)如果需要修改某个样式的定义并希望应用到项目下的所有文件,使用"样式和标准编辑器"修改并保存样式后,一定要在这个样式上右键,选择"保存到样式库中"或者"管理"->"样式和标准"->"保存",选择需要保存到样式库的样式然后打开需要同步样式定义的文件,打开"样式和标准编辑器"并右键修改过的样式,选择"更新样式",样式库中修改过的样式定义就覆盖到文件中了或者"管理"->"样式和标准"->"更新",选择需要同步的样式,对装配还可以选择同步所有子文件中的样式定义,即批量更新样式7.如何管理样式库?开始菜单\所有程序\Autodesk\Autodesk Inventor 20XX\工具\样式管理向导,用于批量收集或清除文件中的样式开始菜单\所有程序\Autodesk\Autodesk Inventor 20XX\工具\样式库管理器,用于在多个样式库间交换样式定义8.清除未使用样式的必要性在使用样式库的情况下,激活某一个样式会把样式定义由样式库复制到文件,但取消激活某个样式不会从文件中清除样式定义随着激活样式的不断更换,文件中储存的样式定义会越来越多,成为"冗余数据",增大内存占用量(因此,不使用样式库而将所有样式定义保存在文件,会造成很大的内存浪费,大装配时体现得尤为明显)因此,如果使用了样式库,就有清除冗余样式的必要"管理"->"样式和标准"->"清除",选择与样式库中定义相同的非激活样式并清除或者开始菜单\所有程序\Autodesk\Autodesk Inventor 20XX\工具\样式管理向导,可以批量清除样式。

Inventor文档特性快速生成及标题栏国标化技术刘炀;顾晓彤;汤传玲;丁必荣;王静【摘要】For the generation of Inventor part document, assembly document properties and drawing document title block information, an object-oriented API method is provided, which uses VB. NET language as a development tool and applies the add-in way to integrate document properties such as the designer, checked by title, part number and so on into a simple user-defined interface. It improves the properties generation rate and at the same time deals with the title block GB1 provided by Inventor itself and makes unassociated data, such as the scale and process, connect again. It realizes the reconstruction of the information and the national standardization of title block, expands the function of the Inventor end-user interface.%对于Inventor零部件文档特性和工程图标题栏的信息生成,提出了面向对象的API访问方法.该方法以语言为开发工具,运用Add-In 的方式,把常用的文档特性如设计人、审核、图样名称、零件代号等集成到一个简洁的自定义用户界面,提高了特性的生成速度；同时对于Inventor自身提供的标题栏GB1进行处理,使比例、工艺等断裂的数据得到重建,实现了工程图标题栏信息的快速生成及国标化,扩展了Inventor终端用户界面的功能.【期刊名称】《图学学报》【年(卷),期】2013(034)002【总页数】5页(P148-152)【关键词】计算机应用;Inventor;二次开发;文档特性;标题栏【作者】刘炀;顾晓彤;汤传玲;丁必荣;王静【作者单位】合肥工业大学机械与汽车工程学院,安徽合肥230009;合肥工业大学机械与汽车工程学院,安徽合肥230009;合肥工业大学机械与汽车工程学院,安徽合肥230009;合肥工业大学机械与汽车工程学院,安徽合肥230009;合肥工业大学机械与汽车工程学院,安徽合肥230009【正文语种】中文【中图分类】TB23;TP391Inventor 是美国Autodesk公司推出的一套基于Windows平台和自适应技术的优秀三维机械CAD软件，同时集成了微软的COM组件编程技术，用户可根据自己的特殊要求对其二次开发，拥有良好的开放性[1]。

Inventor高级培训教程通过基础培训，我们已经初步掌握了运用Autodesk Inventor进行设计的流程和方法。

在本教程中,通过若干个练习，使我们深入地学习Inventor的造型、装配等有关内容。

课程安排如下：1. 草图绘制能力1.绘制如下草图：2.退出草图编辑状态，在“特征"工具栏中单击“拉伸”工具.选择对称拉伸方式，距离5mm,截面如下：3.拉伸成功之后，在浏览器中生成“拉伸1"特征。

该特征包含先前绘制的草图，右键单击该草图图标，选择“共享草图”,然后再次使用拉伸工具.选择对称拉伸方式，距离20mm，选择截面如下：得到如下实体：2. 打孔1.打开零件文件“打孔.ipt”。

2.右键单击上平面，选择“新建草图”:注意Inventor会自动将实体边界投影到当前草图中来。

然后用草图工具中的“点，孔中心点”命令绘制一个打孔中心点，结束草图，得到如下草图：3.在特征工具栏单击“打孔”工具.选择中间的草图点作为打孔中心，在“打孔"对话框中各选项卡做如下设置，其余保持缺省值：选项卡选项值类型终止方式贯通直孔螺纹形状螺纹孔螺纹类型ANSI公制M截面大小公称尺寸10在对话框所示孔形中将距离设为3；4.再次选择上平面新建草图，这次直接利用系统自动投影生成的四个圆弧中心作为打孔中心。

5.在不同的对角处以不同的孔参数打孔：选项卡选项值类型终止方式贯通倒角孔选项倒角角度906.对话框所示孔形中，孔径为3mm,倒角处孔径为4.选项卡选项值类型终止方式贯通沉头孔螺纹形状螺纹孔、全螺纹螺纹类型ANSI公制M截面大小公称尺寸 4对话框所示孔形中，沉头孔径6mm，沉头深度1mm.最终得到如下图所示结果：3。

拔模斜度1.打开文件“拔模.ipt"。

2.单击“拔模斜度"命令图标，如图指定“拔模方向”和“拔模面”,并指定“拔模角度"为5 deg.3.确定后得到如下图所示结果:4. 零件分割1.打开零件文件“分割.ipt"。

INVENTOR标准件制作指南标准件库的使⽤与定制流程前⾔本教程主要是针对企业定义标准件库使⽤.标准件库分本地和服务器版2中⽅式,本教程涵盖定义零件、⼊库和使⽤的全部流程. Ipart零件的制作本章以油封为例，详细描述Ipart零件的制作过程。

准备制作为标准件的素材。

（本处参考GB_T 13829.1-2004标准）以其中⼀个规格绘制模型⽂件，并定义所涉及随规格改变参数为可识别名称，如总宽定义为SWDT，公称直径定义为SD等。

根据需要修改参数表建⽴完整模型激活创建Ipart命令。

注意，使⽤此命令需要安装Microsoft office 软件（excel ）对所可能发⽣变化的参数或者特性，螺纹等点选为变量。

选中当前⾏，右击，插⼊⾏，创建其他规格的零件。

点击确定，制作完成。

⾃定义iPart 库单机使⽤：将作为标准件的模型制作为Ipart 零件，保存到本机或者⽹络盘上选择可变参数实现共享使⽤为了便于管理，我们需要将iPart库放到本机或者⽹络盘上（例如：S:\Inventor 标准件）。

在实际使⽤过程中，使⽤者可以在项⽬设置中链接库⽂件,如图2-1。

⼀旦加⼊到“库”路径中，这个iPart就成为只读⽂件，不能直接修改。

要想修改，需要另存到别的地⽅，修改好之后再存回去。

图2-1要使⽤iPart库，打开或者新建装配，启⽤“装⼊零部件”功能，打开，如图2-2。

图2-2接着弹出的对话框有三种可能选择的模式，这些模式是针对iPart 中已经设置的参数表数据进⾏不同的检索⽅式。

如图2-3。

图2-3在设计过程中，可以更换iPart零件成员，如图2-4。

图2-4服务器 iPart库的定制使⽤流程本流程针对服务器版标准件库制作⽅法。

采⽤此⽅式，需要考虑更加周全，这其中包括iPart库零件的供应商、材料、BOM表中的⾝份（外购件、普通制作件）等等信息。

⾸先，要使⽤有标准件制作权限的帐户登陆到服务器。

（远程连接到服务器Store，运⾏桌⾯图标，Autodesk Data Management Server Console 2011，右击库，选择创建库，输⼊库名称。

Autodesk Inventor工程图的创建及使用介绍在Iventor中创建工程图的整个流程，以及对工程图进行修饰的方法和技巧。

当我们利用之前创建的工程图模板开启一张新图后，首先需要使用“工程图视图面板”中的“基础视图”功能，指定相关的模型文件及其第一个视图在图样中的放置方式。

一、剖视图1.剖视图的创建单击“剖视图”按钮并选择一个视图，之后在图形区域单击以设置剖切线的起点，并以同样的方式确定其余点以完成剖切路径线的绘制，最后在右键菜单中选择“继续”后，将弹出如图1所示的界面。

在图1对话框中设置好比例、显示方式和视图标签等参数，最后根据动态预览图移动光标到所需位置，并单击以放置视图。

当然，如果对之前创建的剖切路径线不满意，或者需要进行精确定位时，可以选择在剖视图创建完成后，再调整剖切路径线。

由于剖切线是以草图的形式进行管理的，因此我们可以选择在浏览器中或在对应剖切线的右键菜单中，通过编辑其草图的方式来实现对剖切线进行相关的尺寸和几何约束，以达到精确控制剖切线的目的。

2.剖切深度在创建剖视图对话框中可以进行控制剖切深度的设置。

选择“完全”，则为剖切线以外的所有几何图元创建剖视图(默认设置)。

选择“距离”来设置剖切距离，可按照模型单位指定从剖切线开始的观察距离。

注意：将剖切深度设置为零，以恢复为最小的可用剖切深度。

这不是真正的零深度剖切，实际值为0.000012mm。

上面是Inventor Help中的解释，比较难懂，下面以一个具体的例子来说明，如图2所示。

图2中，剖视图A-A的剖切深度是“完全”方式，B-B的距离是30mm(如图3)，而C-C设置的距离是0(实际值为0.000012mm)。

从该例中，我们可以发现：所谓的“剖切深度”实际上是指剖视的“可视距离”，而与“剖切”没有必然的联系。

当然，我们可以通过设置“距离=0“来实现工程图中“断面”的表达，如图2所示中的C一C视图。

注：此时在Inventor中的实际距离并不为零，而是一个极小的值。
