自己动手制作手机USB充电器
近日，我用自己的爱立信T28充电器做了一个USB接口充电器，方法如下：1.从鼠标上拆下USB接口线。
用剪刀剪开鼠标线电路板插座端，选取红线和黑线，剥开绝缘层，这时将USB线插入电脑USB口，用万用表直流挡测试红黑两端电压，显示为5V，而USB接口的电流一般为500mA.对比爱立信充电器的指标，其输出电压为5V，电流为650mA，尽管USB接口电流小了一点，但没有太大的关系，不影响使用。
2.将充电器插头一端剪断，露出里面红黑两根线，剥开绝缘层。
3.将USB鼠标线的红黑两端分别与手机充电器插头的红黑两端线相连接，注意不要接反，用绝缘胶布缠好，USB充电线就这样做好了。
将USB充电线插到电脑接口上测试，手机显示ERIC鄄SSON最优充电，经我试用半月，一切正常。
各位要是手机充电器坏了的话，不妨到电脑市场去买一根USB线如法炮制。
USB供电的充电电路图及原理介绍USB（Universal Serial Bus）是一种用于连接电子设备的通用接口标准，广泛应用于电脑、手机、摄像机等设备之间的数据传输和充电。
USB供电的充电电路主要由电源适配器、USB线和充电设备三部分组成。
下面将详细介绍USB供电的充电电路图及其原理。
1.电源适配器：电源适配器是提供稳定电压和电流的装置，一般使用交流电源，通过内部的变压器、整流电路和滤波电路转换为直流电。
其输出电压通常为5V，输出电流根据充电设备的需求而定。
电源适配器中也包含了过压保护、短路保护等安全电路，确保充电过程中的安全性和稳定性。
B线：USB线是连接电源适配器和充电设备之间的传输介质，它由四根线组成，分别是VCC线、数据线（D+和D-）和地线。
其中VCC线是供电线，传输电源适配器输出的电压和电流给充电设备，数据线用于传输数据和控制信号。
3.充电设备：充电设备是通过USB线接收电源适配器提供的电源，并将电能转化为电池中储存的化学能。
充电设备通常由电池管理芯片、充电管理芯片和电池组成。
电池管理芯片用于监测电池的电压和电流，并控制电池的充电状态。
当电池电压低于一定阈值时，电池管理芯片会启动充电管理芯片。
充电管理芯片根据电池管理芯片的信号控制充电电流和电压，并对电池进行适当的充电。
充电管理芯片还会监测充电过程中的温度和电压，以保证充电安全和充电效率。
电池是充电设备的能量储存器，通过充电将电能储存在电池中。
电池的类型有很多种，如锂离子电池、镍氢电池等，不同类型的电池具有不同的充电方式和特性。
1.电源适配器将交流电转换为稳定的直流电，并输出到USB线中的VCC线上。
B线将电源适配器的输出电压和电流传输给充电设备。
3.充电设备中的电池管理芯片监测电池电压，并判断是否需要充电。
4.当电池管理芯片判断需要充电时，会发送信号给充电管理芯片。
5.充电管理芯片根据电池管理芯片的信号控制充电电流和电压，对电池进行充电。

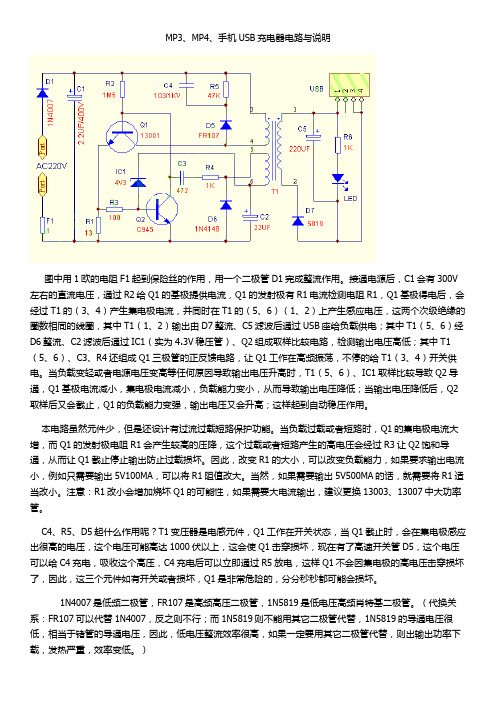

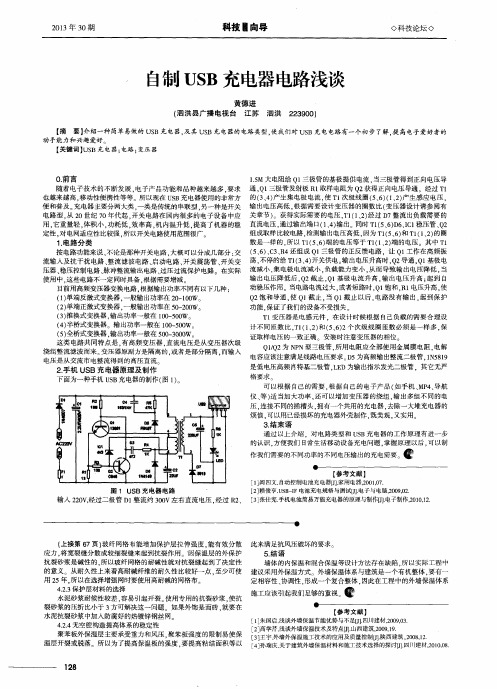

MP3、MP4、手机USB充电器电路与说明图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。
接通电源后，C1会有300V 左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。
本电路虽然元件少，但是还设计有过流过载短路保护功能。
当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。
因此，改变R1的大小，可以改变负载能力，如果要求输出电流小，例如只需要输出5V100MA，可以将R1阻值改大。
当然，如果需要输出5V500MA的话，就需要将R1适当改小。
注意：R1改小会增加烧坏Q1的可能性，如果需要大电流输出，建议更换13003、13007中大功率管。
C4、R5、D5起什么作用呢？T1变压器是电感元件，Q1工作在开关状态，当Q1截止时，会在集电极感应出很高的电压，这个电压可能高达1000伏以上，这会使Q1击穿损坏，现在有了高速开关管D5，这个电压可以给C4充电，吸收这个高压，C4充电后可以立即通过R5放电，这样Q1不会因集电极的高电压击穿损坏了，因此，这三个元件如有开关或者损坏，Q1是非常危险的，分分秒秒都可能会损坏。
USB充电电路图及原理介绍除直接供电USB器件外，USB更有用的一个功能是用USB电源进行电池充电。
由于很多便携装置（如MP3播放机,PDA）与PC交换信息,所以，电池充电和数据交换同时在一条缆线上进行将会使装置方便性大大增强。
把USB和电池供电功能结合起来,扩大了“非受限”装置（如移动web相机连接PC或不连接PC 工作）的工作范围。
在很多情况下，不必携带不方便的AC适配器。
从USB对电池充电可以复杂也可以简单，这取决于USB设备要求。
对设计有影响的因素通常是“成本"、“大小”和“重量”.其它重要的考虑包括：1）当设备插入到USB端口时，带放电电池的设备能够以多快的速度进入完全工作状态；2)所允许的电池充电时间；3)受USB限制的电源预算；4）包含AC适配器充电的必要性。
本文从电源观点详述USB之后，将针对这些问题给出解决方案。
图1 USB电压降（来自通用串行总线规定Rev2。
0）图2 USB器件插孔图3 从USB简单充电100mA和从AC适配器充电350mA不需要枚举,这是因为USB 充电电流不超过“一个单元负载”(100mA).3。
3V系统负载总是从电池汲取电流。
USB电源所有主机USB设备(如PC和笔记本电脑)至少可以供出500mA电流或每个USB插口提供5个“单元负载”。
在USB述语中,“一个单元负载”是100mA。
自供电USB插孔也可以提供5个单元负载。
总线供电USB插孔保证提供一个单元负载(100mA)。
根据USB规范和图1的说明，在缆线外设端，来自USB主机或供电插孔的最小有效电压是4。
5V，而来自USB总线供电插孔的最小电压是4。
35V。
这些电压在为锂离子电池充电时（一般需要4。
2V),其余量是很小的。
插入USB端口的所有设备开始汲取的电流不得大于100mA。
在与主机通信后，器件可决定它是否可以占用整个500mA。
USB外设包含两个插孔中的一个.两个插孔都比PC和其他USB主机中的插口要小。

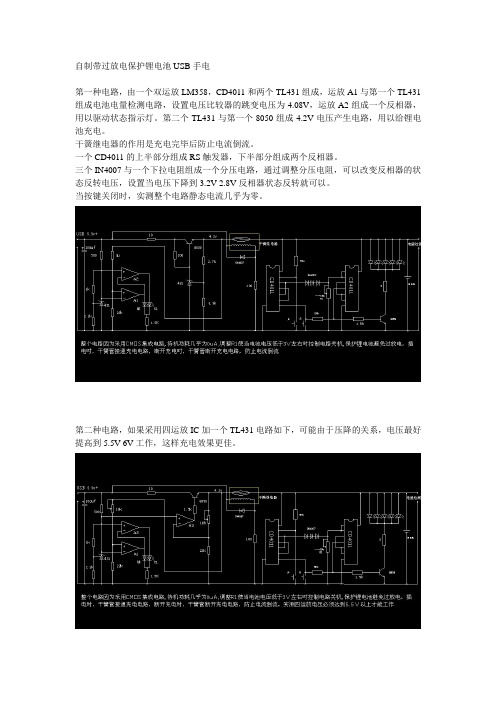

自制带过放电保护锂电池USB手电
第一种电路，由一个双运放LM358，CD4011和两个TL431组成，运放A1与第一个TL431组成电池电量检测电路，设置电压比较器的跳变电压为4.08V，运放A2组成一个反相器，用以驱动状态指示灯。
第二个TL431与第一个8050组成4.2V电压产生电路，用以给锂电池充电。
干簧继电器的作用是充电完毕后防止电流倒流。
一个CD4011的上半部分组成RS触发器，下半部分组成两个反相器。
三个IN4007与一个下拉电阻组成一个分压电路，通过调整分压电阻，可以改变反相器的状态反转电压，设置当电压下降到3.2V-2.8V反相器状态反转就可以。
当按键关闭时，实测整个电路静态电流几乎为零。
第二种电路，如果采用四运放IC加一个TL431电路如下，可能由于压降的关系，电压最好提高到5.5V-6V工作，这样充电效果更佳。
电路图中用到的可调电阻，当用万用表测试正常后，最好换成固定电阻，这样稳定性会高些。
图2：充电口电路由于5800USB不能充电，一直让我很郁闷，所以找了线路图，经过我的仔细研究。
我个人认为通过飞线是完全可行的。
图1为USB部分线路图，图2为充电口部分充电电路。
首先，我们看图1：USB部分线路。
可以看出，1脚为正极+5V供电，2、3脚为数据线，5脚为接地部分。
所以电脑提供的供电主要通过1、5脚来实现的，这里我们可以看到1脚通过可调电阻R23303和电感线圈后进入数据处理器的。
我感觉主要是起到限压和滤除杂波的做用，使供电无信号干扰更稳定纯净。
其次，我们看图2：充电器接口部分。
这里的电路比较多，上来就通过F2000的保险管，然后是通过电感、稳压二极管和2个小滤波电容。
这里之所以保护性元件比较多，应该是出于充电安全考虑，我仔细观察了原装充电器的输出为5V 890毫安。
所以，我认为如果在充电口L2000末端与USB口C3305之间飞一根线（红线）来实现USB口的充电功能是完全可行的。
如果不放心，怕充电口的电压会损坏其他电路可以在飞线上加一个二极管，利用他的单向导电功能来实现充电口工作时USB口无电压，USB口工作时可导通给电池充电。
假设1，通过充电口充电，会提供一个正常的充电电压给电池，并且由于与USB口的飞线上有二极管所以不向USB口输送电压。
由于充电器和手机C2000之前的电路完全保证了供电不会出现异常，所以不必担心会将二极管击穿的问题。
假设2，通过USB口供电。
会提供一个正常供给数据处理器芯片的一个工作电压，同时，会通过二极管与飞线连接到电池的供电电路部分，给电池充电。
由于电脑同样拥有完善的保护电路，完全不用担心会超出5V的供电，如果超出的话第一个坏的将是电脑而不是手机，这里唯一提醒的是，由于电脑的USB供电大多电流是500毫安左右，所以充电速度相对充电器会慢些。
这也是正常现象。
最后，希望大家多提宝贵意见，给我的改装方案找找不足的地方，以便更正。
诺基亚5800XM手机改成USB口充电电路图及文字说明。
安卓手机usb充电器接线图
找了一条旧的usb原装线，剪掉不用的头，将购入的线的micro头剪下来，去的只剩头，露出尾部的焊接点，共5个点，一面两个，一面三个焊接点，将三个点的那面朝上，右边的点接红线，中间的点接绿线，左边的接黑线。
下面两个点，左面的接白线，右面的不接线。
千万不能接错。
接好后用防水胶布包好，连机测试，可充电也可数据连接，大功告成！
3.micro USB接头有5个接线端子，一面是3个，另一面是2个。
有3个接线端子的一面，接接线顺序（从左到右排列）是黑、绿、红线，（不同的接头可能顺序会不一样，请实测）有两个接线端子的一面只接了一根白线，另一个端子（ID端子）空着
另找一根导线将空着的端子（ID端子）与黑色线的端子（GND端子）连接起来。
如果USB线有屏蔽线最好把屏蔽线与接头的壳焊一起。
手机充电器四线五针接线图
最近手机充电器出了故障，不能充电，怀疑是里边的线路出了问题，打开一看有四根线分别是黑色红色白色绿色，还有五个针，在网上搜索了半天找不到解决方案，经过自己的摸索终于搞清楚，顺利修好充电器，其中黑色为负极红色为正极是手机充电所需，白色和绿色为数据线的数据传输通道，具体的连接方案如下图所示，应该会比较直观明了，希望对大家有所帮助！！。
电脑给手机充电速度慢？USB快充线自己做改造原理先来看看USB 接口的工作原理。
通常USB 1.1/2.0 接口由四个针脚组成（如图1），其中最边上的红线端和黑线端为正负极，它们负责为外部USB 设备供电，手机的数据线就是通过它们从电脑取电为电池进行充电的。
而在USB 接口的中间有两条D+绿色线端和D-白色线端，它们负责传输数据文件。
图1在很多智能手机的电路设计中，当插上USB 线时，会先判断这条线是USB 数据线还是充电适配器，因为现在的充电适配器也都采用了USB 通用接口。
判断的依据就是D+和D-两条数据线，如果它们处于短接状态，就是接上了充电适配器，这时手机电路就会获取更多的电流来加快充电速度。
例如一些无线耳机、移动电源就配备了这种USB 充电线，它们不具备数据传输功能。
我们可以制作一条这样的USB 充电线，为了不破坏手机的原装数据线，可以使用一条USB 延长线来改造。
只要将USB 延长线的D+和D-数据线短接起来，即可让手机误认为是接上了充电适配器，从而可以提升电脑充电的速度。
改造工具USB 延长线、剪刀、剥线钳、电烙铁、绝缘胶布改造过程：步骤1：首先找来一条普通的USB 延长线，长度尽可能短，尽可能控制在0.5 米以内。
因为越长的线缆，阻抗越大，损耗越多，会影响手机的充电效率。
如果实在找不到这么短的USB 延长线，那么可以在后面的步骤中裁掉其中一部分线缆即可。
步骤2：在离USB 延长线的接口端5cm 处，用剪刀剪开一小段，注意不要用力太大，只要剪开线缆的表皮即可。
这样就可以看到其中的红、绿、白、黑色四条线缆。
再用剥线钳将其中的绿线和白线的表皮剥开，露出里面的铜导线。
图2步骤3：接着使用电烙铁将绿线和白线裸露出来的铜导线焊在一起（如图2），形成短路状态。
用绝缘胶布将这。
