2015国家电网考试电力系统分析练习题

电力系统分析练习题（附答案）一、单选题（共60题，每题1分，共60分）1、有功功率的单位是(____)。

A、kVB、kWC、kVAD、kVar正确答案：B2、下面电压序列完全属于电力线路额定电压的一组是(____)。

A、525kV，242kV，12lkV，38.5kV，11kVB、500kV，220kV，ll0kV，35kV，l0kVC、500kV，230kV，12lkV，37kV，10.5kVD、525kV，230kV，115kV，37kV，10.5kV正确答案：B3、发电机作为电源，一般额定电压比线路额定电压高(____)，以补偿输电过程的电压损耗。

A、0.03B、0.1C、0.05D、±5%正确答案：C4、电力系统的综合供电负荷加上厂用电之和，称为(____)。

A、供电负荷B、工业负荷C、用电负荷D、发电负荷正确答案：D5、三相短路的短路电流只包含(____)。

A、正序分量B、零序分量C、反分量D、负序分量正确答案：A6、在变压器的参数计算中，用空载试验特性数据求的是(____)。

A、电阻和电抗B、电导和电纳C、电抗和电导D、电阻和电纳正确答案：B7、220kV电力线路的平均额定电压为(____)。

A、220kVB、230kVC、221kVD、242kV正确答案：B8、电力线路中，电导G主要反映导线通过交变电流时产生的(____)。

A、电晕损耗B、电场效应C、磁场效应D、热效应正确答案：A9、短路类型代表符号中（2）代表(____)短路类型。

A、单相接地短路B、三相短路C、两相短路D、两相短路接地正确答案：C10、当故障切除时间(____)极限切除时间，系统具有暂态稳定性。

A、小于B、不确定C、大于D、相等正确答案：A11、电力线路中，电导G主要反映产生的泄漏电流和(____)引起的有功损耗效应的参数。

A、电阻B、电晕C、热效应D、电容效应正确答案：B12、短路类型代表符号中（1，1）代表(____)短路类型。

一、选择题1. 电力系统稳态分析的主要目的是：A. 分析电力系统在正常运行状态下的电压、频率和功率分布。

B. 计算电力系统的暂态响应。

C. 分析电力系统故障后的恢复过程。

D. 优化电力系统的运行参数。

答案：A2. 电力系统潮流分布计算中，常用的迭代方法包括：A. 牛顿-拉夫逊法。

B. 高斯-赛德尔法。

C. 迭代法。

D. 以上都是。

答案：D3. 电力系统中的有功功率调整主要是通过以下哪种方式实现的：A. 调整发电机的励磁电流。

B. 调整发电机的负荷。

C. 调整电力系统的电压。

D. 以上都是。

答案：A4. 电力系统中，无功功率的主要来源是：A. 发电机。

B. 变压器。

C. 电容器。

D. 以上都是。

答案：D5. 电力系统中的电压调整主要是通过以下哪种设备实现的：A. 调节器。

B. 电容器。

C. 电抗器。

D. 以上都是。

答案：A二、简答题1. 简述电力系统稳态分析的主要内容。

答案：电力系统稳态分析主要包括以下几个方面：- 电力系统稳态运行状况下的电压、频率和功率分布分析。

- 电力系统潮流分布计算，包括节点电压、支路电流和功率的分布。

- 电力系统有功功率和频率的调整。

- 电力系统无功功率和电压的调整。

2. 解释电力系统采用高压输电的原因。

答案：电力系统采用高压输电的主要原因是：- 降低输电线路的损耗，提高输电效率。

- 减小输电线路的电压降，保证末端电压质量。

- 降低输电线路的导线截面，节省材料。

3. 简述电力系统故障分析的基本步骤。

答案：电力系统故障分析的基本步骤包括：- 确定故障类型和故障位置。

- 建立故障后的等值电路。

- 计算故障后的电压、电流和功率分布。

- 分析故障对电力系统稳定性和可靠性的影响。

三、计算题1. 已知电力系统中某发电机的额定电压为10kV，额定功率为100MW，功率因数为0.8（感性）。

求该发电机的额定电流和额定励磁电流。

答案：- 额定电流：\( I_{N} = \frac{P_{N}}{U_{N} \times \sqrt{2}} =\frac{100 \times 10^6}{10 \times 10^3 \times \sqrt{2}} = 577.35A \)- 额定励磁电流：\( I_{fN} = I_{N} \times \tan(\phi_{N}) = 577.35\times \tan(36.87^\circ) \approx 392.1A \)2. 已知电力系统中某输电线路的阻抗为\( Z = 5 + j20 \)Ω，末端有功功率为10MW，功率因数为0.8（感性）。

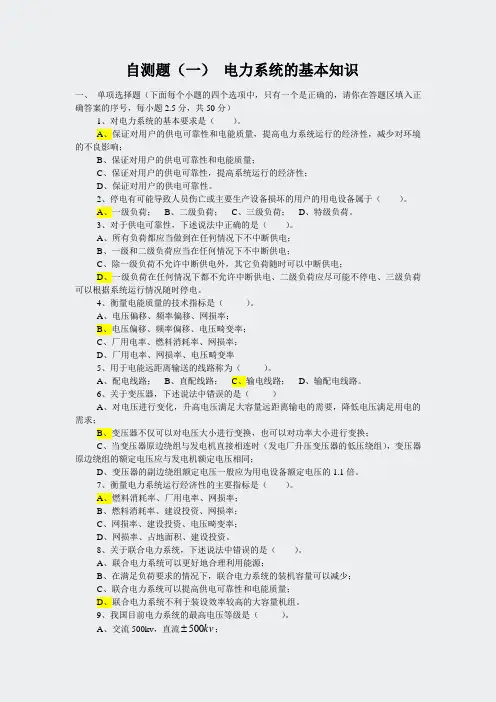

自测题（一） 电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（ ）。

A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。

A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。

3、对于供电可靠性，下述说法中正确的是（ ）。

A 、所有负荷都应当做到在任何情况下不中断供电；B 、一级和二级负荷应当在任何情况下不中断供电；C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（ ）。

A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；C 、厂用电率、燃料消耗率、网损率；D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。

A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

6、关于变压器，下述说法中错误的是（ ）A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（ ）。

A 、燃料消耗率、厂用电率、网损率；B 、燃料消耗率、建设投资、网损率；C 、网损率、建设投资、电压畸变率；D 、网损率、占地面积、建设投资。

电力系统分析测试题（含参考答案）一、单选题（共137题，每题1分，共137分）1.架空输电线路采用分裂导线的目的是（）。

A、改善输电线路的电晕条件。

B、减小线路电抗；C、减小线路电阻；D、增大线路电纳；正确答案：B2.在短路冲击电流的工程计算中，常常需要选定短路冲击系数Kim数值。

当在发电机机端短路时，对发电机而言，其短路冲击系数Kim应取为（）。

A、1.95B、1.85C、1.8D、1.9正确答案：D3.单相接地短路时，故障处故障相短路电流与正序分量电流的关系是（）。

A、故障相短路电流为正序分量电流的B、故障相短路电流为正序分量电流的3倍；C、故障相电流等于正序分量电流。

正确答案：B4.电力系统的基本技术参数不包括：A、频率B、电流C、电压D、畸变率正确答案：D5.500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路轻载时末端电压降低。

B、防止输电线路重载时末端电压降低；C、防止输电线路轻载时末端电压升高；正确答案：C6.如果某发电厂装有四台机组，正常运行时四台机组都没有达到额定出力，且有、，当发电厂有功负荷增大时，应首先增加出力的发电机组是（）。

A、4号机组。

B、2号机组；C、3号机组；D、1号机组；正确答案：D7.在无功电源并不缺乏的电力系统中，关于是否需要增加无功补偿装置，下述说法中正确的是（）。

A、绝对不应增加无功补偿装置；B、可以增加无功补偿装置，但应遵守最优网损微增率准则；C、可以增加无功补偿装置，但应遵守等网损微增率准则；D、应增加无功补偿装置，直到各节点的网损微增率均为正值为止。

正确答案：B8.线路始端的额定电压为线路额定电压的（）.A、105%B、110%C、100%D、95%正确答案：B9.系统中供电可靠性高，同时对系统的绝缘水平要求也高。

A、大电流接地B、不接地C、部分接地D、直接接地正确答案：C10.电力系统潮流计算时，平衡节点的待求量是（）。

A、节点电压相角和发电机无功功率。

《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ① ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

电力系统分析练习题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、下列故障类型中，属于对称短路故障为（一）oA、$两相接地短路B、$三相短路$C、单相接地短路$D、$两相短路$正确答案：B2、发电机作为电源，一般额定电压比线路额定电压高（—），以补偿输电过程的电压损耗。

A、3%$B、$10%$C、$5%$D、$±5%正确答案：C3、电力系统的允许频率偏移为（一）。

A、$±0.5HzB N$-0.2~+0.5H Z$C、±0.2Hz$D、$±0.2〜±0.5HZ$正确答案：D4、快速控制调速汽门可以让加速面积（—）。

A、减小$B、$增加$C、$不变$D、$不确定正确答案：A5、某SF11-20000/110型双绕组变压器，铭牌数据：AP0=22kW,ΔPK=135kW,UK%=10.5,I0%=0.8,试计算折算到高压侧的电阻为（）。

A、$10QB、$6.088C、$0.408ΩSD、4.080$正确答案：D6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足（一）。

A、$非线性、参数不对称$B、非线性、参数对称$C、$线性、参数对称D、$线性、参数不对称$正确答案：C7、短路的最大有效值电流主要是检验电气设备和载流导体的（一）。

A、断流能力$B、$热稳定性$C、$机械效应$D、$电流效应正确答案：A8、IOkV线路的平均额定电压为（一）。

A、$11kV$B、$10.5kV$C、$12kVD、10kV$正确答案：B9、提高系统暂态稳定性的原则（一）oA、尽可能的减小加速面积，增加最大可能的减速面积$B、$减小极限切除时间C、$尽可能的增加加速面积，减小最大可能的减速面积$D、$增大极限切除角$正确答案：A10、架空输电线路三相导线之间的几何平均距离越大，其单位长度的电纳（—）。

A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案：C11、22OkV电力线路的平均额定电压为（一）。

2015年国家电网考试(单项选择题库)-（含答案）一、单项选择题20011011.中性点经消弧线圈接地系统中一般采用( )①欠补偿形式②过补偿形式③全补偿形式④补偿形式不变答案是：②。

20011012.在标么制中，只需选定两个基准，常选的是( )①电压、电流②电压、功率③电压、电路④电流、阻抗答案是：②。

20011013.电力系统分析中，阻抗指的是( )①一相等值阻抗②三相阻抗③两相阻抗④三相不等值阻抗答案是：①。

20011014.潮流方程是( )①代数方程②微分方程③代数方程组④微分方程组答案是：③。

20011015.解潮流方程的方法是( )①解析法②数值方法③手算法④对数法答案是：②。

20011016.有功功率最优分配的准则是( )①按等耗量微增率分配②按等比耗量③按效率相同④按消耗量答案是：①。

20011017.频率的二次调整是( )①发电机组的调速系统完成的②负荷的频率特性来完成的③发电机组的调频系统完成的④功率确定的答案是：③。

20011018.同步调相机可以向系统中( )①发出感性无功②吸收感性无功③只能发出感性无功④既可为1，也可为2答案是：④。

20011019.电压中枢点是指( )①反映系统电压水平的主要发电厂母线②反映系统电压水平的主要变电所母线③1 或 2 ④电机输出线答案是：③。

20011020.无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度( )①ABC 三相相同 ②BC 两相相同 ③A 、B 两相相同 ④AC 两相相同答案是：①。

20011021.冲击系数k im 的数值变化范围是( )①0≤k im ≤1 ②1≤k im ≤2 ③0≤k im ≤2 ④1≤k im ≤3答案是：②。

20011022.电力系统不对称短路包括几种短路类型( )①1 ②2 ③3 ④4答案是：③。

20011023.无限大功率电源的内部电抗为( )①∝ ②0.0 ③0.3～1.0 ④1.0～10答案是：②。

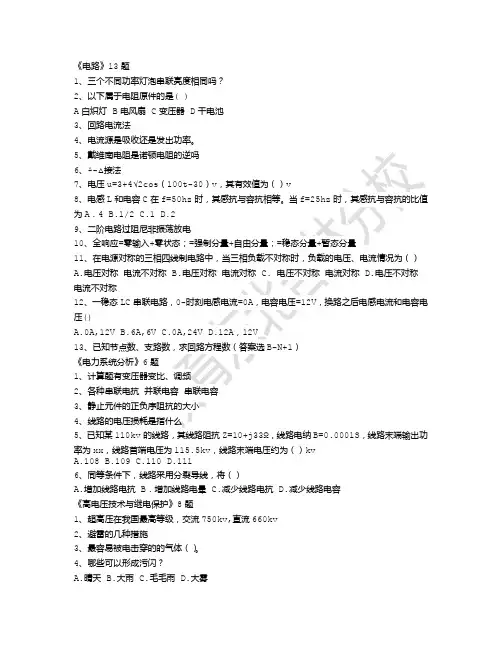

《电路》13题1、三个不同功率灯泡串联亮度相同吗？2、以下属于电阻原件的是( )A白炽灯 B电风扇 C变压器 D干电池3、回路电流法4、电流源是吸收还是发出功率。

5、戴维南电阻是诺顿电阻的逆吗6、△-△接法7、电压u=3+4√2cos（100t-30）v，其有效值为（）v8、电感L和电容C在f=50hz时，其感抗与容抗相等。

当f=25hz时，其感抗与容抗的比值为A．4 B.1/2 C.1 D.29、二阶电路过阻尼非振荡放电10、全响应=零输入+零状态；=强制分量+自由分量；=稳态分量+暂态分量11、在电源对称的三相四线制电路中，当三相负载不对称时，负载的电压、电流情况为（）A.电压对称电流不对称B.电压对称电流对称C. 电压不对称电流对称D.电压不对称电流不对称12、一稳态LC串联电路，0-时刻电感电流=0A，电容电压=12V，换路之后电感电流和电容电压()A.0A,12VB.6A,6VC.0A,24VD.12A，12V13、已知节点数、支路数，求回路方程数（答案选B-N+1）《电力系统分析》6题1、计算题有变压器变比、调频2、各种串联电抗并联电容串联电容3、静止元件的正负序阻抗的大小4、线路的电压损耗是指什么5、已知某110kv的线路，其线路阻抗Z=10+j33Ω，线路电纳B=0.0001S，线路末端输出功率为xx，线路首端电压为115.5kv，线路末端电压约为（）kvA.108B.109C.110D.1116、同等条件下，线路采用分裂导线，将（）A.增加线路电抗 B．增加线路电晕 C.减少线路电抗 D.减少线路电容《高电压技术与继电保护》8题1、超高压在我国最高等级，交流750kv,直流660kv2、避雷的几种措施3、最容易被电击穿的的气体（）。

4、哪些可以形成污闪？A.晴天B.大雨C.毛毛雨D.大雾5、电晕自持放电6、操作过电压7、湿度降低闪洛怎么变8、工频变化量保护速度( )A最快 B最慢 C较快 D较慢1.按物理特性制造的继电器有 A电流继电器 B电压继电器 C阻抗继电器 D气体继电器2.最容易被电击穿的的气体（）sf6 氟利昂氮气空气3.-提高暂态稳定的方法有A.应用自动重合闸B.增大原动机的机械功率一、继电保护16题1.用万用表测二极管是，应使用万用表的（1 千欧档）2.高频保护采用相—地高频通道是因为（加工设备少，经济、通道衰耗小）3.高频保护的组成原件都有哪些4. .有关奇次谐波和偶次谐波的产生5.继电保护的四个基本要求：可靠性、选择性、速动性、灵敏性6.线路两线发生金属性短路时电流的流向分析7.线路三段式电流保护的原理，一段二段三段所具有的特点。

电力系统分析题库+答案一、单选题（共40题，每题1分，共40分）1、变压器的电阻RT，主要决定于哪一个实验数据(____)。

A、△PO$B、$UK%$C、$I0%D、$△Pk$正确答案：D2、(____)电网采用中性点不直接接地方式。

A、35kV及以下$B、$35kV及以上$C、$ll0kV及以下$D、$110kV及以上正确答案：A3、电力系统的横向故障指的是(____)。

A、$过载B、$断线故障$C、$系统振荡$D、短路故障$正确答案：D4、中性点经消弧线圈接地，一般实践中采用(____)。

A、$全补偿$B、$短路点不同，补偿形式不同C、欠补偿$D、$过补偿$正确答案：D5、当故障切除时间(____)极限切除时间，系统具有暂态稳定性。

A、$不确定B、$小于$C、$相等$D、大于$正确答案：B6、架空输电线路三相导线之间的几何平均距离越大,其单位长度的电抗(____)。

A、越大$B、$越小$C、$不变$D、$不确定正确答案：A7、当发电设备发生偶然性事故时，为维持系统正常供电，频率不受影响，这种备用是(____)。

A、$国民经济备用B、负荷备用$C、$事故备用$D、$检修备用$正确答案：C8、电容器并联在系统中，它发出的无功功率与并联处的电压(____)。

A、$平方成正比$B、$立方成正比$C、$无关D、一次方成正比$正确答案：A9、三相短路的附加电抗等于(____)。

A、$负序电抗并联零序电抗B、$负序电抗$C、0$D、$负序电抗串联零序电抗$正确答案：C10、三相导线水平布置，相邻导线间的的距离为6米，几何均距为(____)。

A、6m$B、$10.39m$C、$7.56m$D、$12m正确答案：C11、某电厂中由两台型号相同100MW的汽轮机组，调差系数为4，机组满载时的频率为49.5Hz,发电厂的功率为100MW时的频率为(____)。

A、$50Hz$B、$50.05HzC、51Hz$D、$50.5Hz$正确答案：D12、我国电力系统的额定频率为(____)。

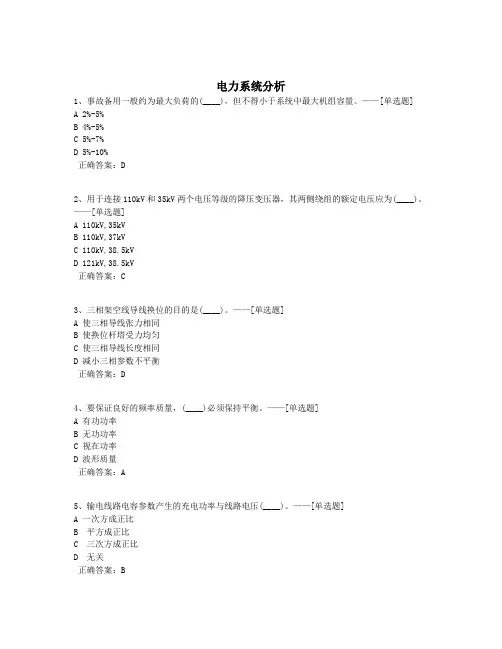

电力系统分析1、事故备用一般约为最大负荷的(____)，但不得小于系统中最大机组容量。

——[单选题]A 2%-5%B 4%-5%C 5%-7%D 5%-10%正确答案：D2、用于连接110kV和35kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

——[单选题]A 110kV,35kVB 110kV,37kVC 110kV,38.5kVD 121kV,38.5kV正确答案：C3、三相架空线导线换位的目的是(____)。

——[单选题]A 使三相导线张力相同B 使换位杆塔受力均匀C 使三相导线长度相同D 减小三相参数不平衡正确答案：D4、要保证良好的频率质量，(____)必须保持平衡。

——[单选题]A 有功功率B 无功功率C 视在功率D 波形质量正确答案：A5、输电线路电容参数产生的充电功率与线路电压(____)。

——[单选题]A 一次方成正比B 平方成正比C 三次方成正比D 无关正确答案：B6、提高电力系统暂态稳定性的原理是(____)。

——[单选题]A 缩小加速面积，增大减速面积B 缩小减速面积，增大加速面积C 增大加速面积和减速面积D 缩小减速面积和加速面积正确答案：A7、有功负荷备用一般为最大负荷的(____)。

——[单选题]A 2%-5%B 4%-5%C 5%-7%D 5%-1O%正确答案：A8、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是(____)。

——[单选题]A 改变无载调压变压器变比B 改变有载调压变压器变比C 减小发电机无功出力D 增加无功补偿装置正确答案：D9、500kV系统中性点运行方式经常采用(____)。

——[单选题]A 不接地B 直接接地C 经电抗接地D 经电阻接地正确答案：B10、220kV系统中性点运行方式经常采用(____)。

——[单选题]A 不接地B 直接接地C 经电抗接地D 经电阻接地正确答案：B11、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

《电力系统分析》试题含答案《电力系统分析》试题一、判断题1、电力系统是由发电机、变压器、输配电线路和用电设备按照一定规律连接而成，用于电能生产、变换、输送分配和消费的系统。

（√ ）2、电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ ）。

3、负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。

（√ ）4、保证供电可靠性就是在任何情况下都不间断对用户的供电。

（×）5. 中等长度线路是指100Km以上、300Km以下的架空线路。

（√ ）6. 分裂导线多采用2～4分裂，最多不超过6分裂。

（√ ）7. 电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ ）8. 负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。

（√ ）9. 采用分裂导线不仅可以减小架空输电线路的电抗，而且可以提高架空输电线路的电晕临界电压。

（× ）10、供电中断将造成产品大量报废的用户的用电设备属于二级负荷。

（×）11. 用户只能从一个方向获得电能的电力网接线称为无备用接线方式，无备用接线方式通常用于对三级负荷的供电。

（√ ）12. 我国对电力系统频率偏移的规定是正常情况下不超过+ -5%。

（× ）13. 衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。

（√ ）.14. 线电压和相电压的标么值数值相等。

（√）.15．35kv及以下高压电力系统均应采用中性点不接地的运行方式。

（× ）16、一级负荷在任何情况下都不允许停电，所以应采用双电源供电或单电源双回路供电。

（×）17、二级负荷可以采用单电源双回路供电。

（√ ）18、电力网是指由变压器和输配电线路组成的用于电能变换和输送分配的网络。

（√ ）19、衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。

（√ ）（）20、我国电力系统对频率偏移的具体规定是任何电力系统、任何情况下频率偏移都不得超过。

电力系统分析考试题含参考答案一、选择题（每题5分，共25分）1. 电力系统中，描述电压、电流随时间变化的函数称为（）。

A. 电压函数B. 电流函数C. 电压电流函数D. 微分方程答案：C2. 在电力系统中，为了提高系统的稳定性，通常采用（）。

A. 增大输电线路的电阻B. 增大发电机的电抗C. 提高系统的电压等级D. 增加系统的负载答案：C3. 电力系统中的无功功率主要由（）产生。

A. 同步电机B. 感应电机C. 变压器D. 电容器答案：A4. 在电力系统分析中，常用的潮流计算方法有（）。

A. 高斯消元法B. 牛顿-拉夫森法C. 矩阵求逆法D. 以上都是答案：D5. 电力系统短路计算的主要目的是（）。

A. 确定系统的稳定性B. 确定系统的电压等级C. 校验设备的承受能力D. 确定系统的无功需求答案：C二、填空题（每题5分，共25分）6. 电力系统中，描述电压、电流随时间变化的函数称为_________。

答案：电压电流函数7. 电力系统的稳定性主要取决于系统的_________和_________。

答案：电压等级、无功功率8. 在电力系统中，常用的潮流计算方法有_________、_________和_________。

答案：高斯消元法、牛顿-拉夫森法、矩阵求逆法9. 电力系统短路计算的主要目的是_________。

答案：校验设备的承受能力三、简答题（每题10分，共30分）10. 请简述电力系统分析的主要任务。

答案：电力系统分析的主要任务包括潮流计算、短路计算、稳定性分析、无功优化等。

潮流计算是为了确定电力系统中各节点的电压和功率分布；短路计算是为了校验系统在发生短路时设备的承受能力；稳定性分析是为了保证电力系统在运行过程中具有良好的稳定性；无功优化是为了在满足系统稳定性的前提下，经济地配置无功功率资源，提高系统的电压水平。

11. 请简述电力系统中的有功功率和无功功率的作用。

答案：有功功率主要用于完成电力系统的功率传输，满足用户的电力需求；无功功率主要用于维持电力系统的电压水平，提高系统的稳定性。

电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。

A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。

A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。

A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。

A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。

A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。

第一部分填空题1．构成电力系统的四个主要部分是。

2．电力系统的四个主要功能是。

3．电力系统运行的三个主要特点是。

4．对电力系统运行的三个基本要求是。

5．电能质量的三个主要指标是。

6．合格电压质量的范围是。

7．合格的频率范围是。

8．我国3KV及以上的额定电压等级有。

9．110KV及以上系统，中性点运行方式采用。

10．60KV 及以下系统，中性点运行方式采用。

11．中性点运行方式是指。

12．电力系统的两种主要接线图是。

13．火电厂的厂用电率大约为。

14．水电厂的厂用电率大约为。

15．一台变压器变比为110/11，则它是。

16．一台变压器变比为110/10.5，则它是。

17．一台变压器变比为121/10.5，则它是。

18．潮流计算中的状态变量是指。

19．潮流计算中的控制变量是指。

20．潮流计算中的扰动变量是指。

21．潮流计算中，PQ节点是指。

22．潮流计算中，PV节点是指。

23．潮流计算中，平衡节点是指。

24．线路的对地支路性质是。

25．变压器的对地支路性质是。

26．1公里LGJ—300型的架空线,其电阻大约为。

27．1公里架空线,其电抗大约为。

28．1公里架空线,其电纳大约为。

29．无限大电源的特点是。

30．理想变压器的特点是。

31．无限大电源发生机端三相短路是,定子电流中将包括。

32．凸极发电机发生机端三相短路,短路瞬间定子电流将包括。

33．凸极发电机发生机端三相短路,短路瞬间转子电流将包括。

34．隐极发电机发生机端三相短路,短路瞬间定子电流将包括。

35．隐极发电机发生机端三相短路,短路瞬间转子电流将包括。

36．有功负荷最优分配的原则是。

37．线路存在电抗的原因是当线路有电流通过是存在。

38．线路存在电纳的原因是当线路有电流通过是存在。

39．线路存在电导的原因是当线路有电流通过是存在。

40．如果一条支路的阻抗为R+jX ,则它是。

41．如果一条支路的阻抗为R-jX ,则它是。

42．如果一条支路的导纳为G+jB ,则它是。

【考试时间】：2014年12月6日上午9:00—12:00；【类型】：电工类本科12月第一批；【具体内容目录】一、【电路部分】（16题）+二、【电力系统分析】（24题）+三、【继电保护】（7题）+四、【高电压】（6题）+五、【中国电力与能源战略】（17题）+六、【行测部分】（6题），共计76题一、【电路部分】（16题）1、电路可以分为线性和非线性，也可以分为时变和（）（选项有：时不变等等）2、有8条支路，9个节点，那么可以列出（）个独立的节点电压方程3、4条支路，6个节点，有（）个网孔方程4、Y型电阻转换成星型电阻，如何用语言描述公式（判断题）5、并联的电容器两端（）相等（选项有：电量、电压等等）6、3个电阻值为3Ω的电阻并联后的电阻是多少7、电阻电感串联电路中，电阻为3Ω，电感为4Ω，那么总阻抗值为多少？8、相量法是用来分析（）电路（选项有：正弦稳态电路）9、一阶电路全响应的三要素（多选题）10、RLC串联电路发生谐振的条件（选项有：阻抗为0；WL>1/WC等等）11、最大功率传输条件12、二阶动态电路零输入，当R>2√L/C，方程有两个不等实根时，属于衰减振荡（判断）13、电路理论里要用到哪些物理量？（选项：频率、电荷、弧度等等）14、一阶电路全响应是有（）组成的A强制响应+稳态响应B零输出响应+稳态响应C零输出响应+自由响应D稳态响应+暂态响应15、电路图的基本要求（）（多选）A 电压B 电流C节点D 支路16、电路中不消耗能量的原件（多选）A.电阻。

B.电容。

C.电感。

D.非线性电阻二、【电力系统分析】（24题）1、500kv指得是什么电压（选项：A．线电压的有效值B.线电压的幅值C.相电压的有效值D.相电压的幅值）2、在直角坐标系下，m节点系统n个pv节点求功率修正方程个数{参考思路：直角坐标系下：2（m-1）极坐标系下：2（m-1）-n；此题已经连续两年出现在电网笔试中}3、两并列运行变压器1变比为110/10变压器2变比为110/10.5，给定了一个电源负荷和两变压器折算到高压侧的电抗值，问哪个位置的无功潮流最高4、已知电力系统中X0=0.5X1，X1=X2，则电路发生下列故障时，故障相电流最大的是（）5、同步电机突然三相短路，以下（）电流会衰减到( 定子周期分量非周期分量，转子周期分量，非周期分量等等)6、定子回路、转子回路电流衰减情况（基频交流、倍频交流等等）7、暂态稳定性计算要考虑到（多选题，选项有：自动励磁调节等等）8、暂态稳定性计算要用到什么方法（多选题，选项有：对称分量、特征值、欧拉法等等）9、雅克比矩阵特征（多选题）10、负序时A相超前B相多少度（选项有：+120、-120等等）11、电力系统运行的基本要求（多选题）12、当导线半径减小时，输电线路的电抗（变大）13、电力系统中备用按形式分为（热备用、冷备用）14、已知变压器是Y/△接线，已知Y侧的零序阻抗图，选出△侧的零序阻抗图。

电力系统分析题库一、选择题1、中性点不接地系统发生单相接地短路时,非故障相电压升高至（ A ）A、线电压B、1.5倍相电压C、1。

5倍线电压D、根号2倍相电压2、目前我国电能输送的主要方式是（ C ）.A、直流B、单相交流C、三相交流D、交直流并重3、系统发生两相接地短路故障时,复合序网的连接方式为（ A )A、正序、负序、零序并联B、正序、负序并联、零序网开路C、正序、零序并联、负序开路D、零序、负序并联，正序开路4、输电线路采用分裂导线的目的是( A ）。

A、减小电抗B、减小电阻C、增大电抗D、减小电纳5、系统备用容量中,哪种可能不需要专门配置？（ A ）A、负荷备用B、国民经济备用C、事故备用D、检修备用6、电力系统潮流计算中,功率指（ C ）。

A、一相功率B、两相功率C、三相功率D、四相功率7、根据对称分量法，a、b、c三相的零序分量相位关系是（ D )A、a相超前b相B、b相超前a相C、c相超前b相D、相位相同8、电力系统有功功率电源为（ B )。

A、发电机、调相机B、发电机C、调相机D、发电机、电容器9、输电线路单位长度的电阻主要决定于（ D ）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细10、有备用接线方式的优、缺点是（ D )。

A、优点：供电可靠性高。

缺点:电压低B、优点：供电可靠性低。

缺点：造价高C、优点:供电可靠性高，调度方便.缺点:造价高D、优点：供电可靠性和电压质量高。

缺点：造价高和调度复杂11、电力系统的有功功率电源是( A ）A、发电机B、变压器C、调相机D、电容器12、电力网某条线路的额定电压为UN=110kV，则它表示的是（ D ）。

C、线电压D、线电压A、相电压 B13、衡量电能质量的指标有（ D ）A、电压和功率B、频率和功率C、电流和功率D、电压大小，波形质量，频率14、解功率方程用的方法是（ A ）.A、迭代法B、递推法C、回归法D、阻抗法15、电力系统短路故障计算主要求取的物理量是（ A ）A、电压，电流B、电阻，电抗C、电阻，功率D、电流，电抗16、线路始末两端电压的数值差是（ C ）。
