海淀中考二模物理试题有答案Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】海淀区九年级第二学期期末练习物 理学校 姓名 成绩 考 生 须 知1．本试卷共8页，共五道大题，34道小题。

满分90分。

考试时间90分钟。

2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。

3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。

4. 在答题卡上，选择题用2B 铅笔作答，其他题用黑色字迹签字笔作答。

5．考试结束，请将本试卷、答题卡和草稿纸一并交回。

一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共30分，每小题2分）1．在国际单位制中，电功率的单位是A ．伏特（V ）B ．安培（A ）C ．焦耳（J ）D ．瓦特（W ）2．图1所示的光现象中，由光的反射形成的是3．下列措施中，能够减慢蒸发的是A ．将湿衣服晾在向阳通风处B ．用吹风机的热风挡，吹湿头发C ．用保鲜袋包装蔬菜放入冰箱D ．用扫帚将雨后操场上的积水扫开图1 民间艺术景物在水中的倒筷子在水中“弯白光通过三棱镜4．图2所示的各个实例，为了增大压强的是5．关于家庭电路和安全用电，下列说法正确的是A．家庭生活中，可以在未断开开关的情况下更换灯泡B．家庭电路中，必须安装空气开关或保险丝等保险装置C．教室中的一个开关可以控制一排日光灯，说明这些日光灯是串联的D．家庭电路中的空气开关跳闸，一定是电路中某处发生了短路6．下列实例中，用做功的方式来改变物体内能的是A．放在炉子上加热的水，温度升高B．太阳能热水器中的水被晒热C．天冷时双手相互摩擦手会变热D．放入电冰箱中的食物温度降低7. 图3所示，在扬声器的纸盆上撒些纸屑，当扬声器播放音乐时，原来静止在纸盆上的纸屑会跳动起来，而且声音越大，纸屑跳动得越剧烈。

根据纸屑跳动的幅度可以说明A．声速与频率的关系 B．发声的物体在振动C．声音的响度与振幅的关系 D．乐音与噪声的区别8．关于摩擦，下列说法正确的是A．自行车的轴承内部装有滚珠，是为了减小摩擦B．相对静止的两个物体间不会产生摩擦力C．汽车轮胎上安装防滑链，是为了减小车轮与地面间的摩擦力D．滑动摩擦力大小与发生摩擦的两物体间的相对速度有关9．图4所示为我们熟悉的实验情境，其中研究流体压强与流速关系的实验情境图是图3图图3书包带做得较宽B滑雪板的面积较大C压路机的碾子很重A图钉帽的面积较大 D图10．图5所示的电路中，电源两端电压恒定，R1、R2为两个定值电阻，且R1>R2。

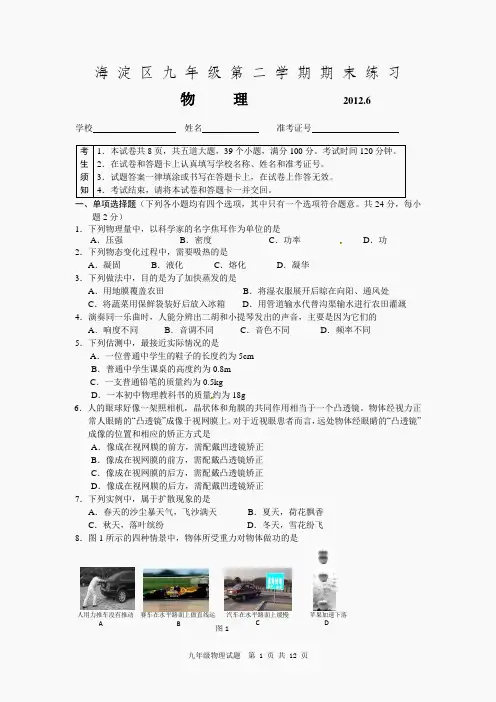

海 淀 区 九 年 级 第 二 学 期 期 末 练 习物理 2012.6学校 姓名 准考证号 考 生 须 知1．本试卷共8页，共五道大题，39个小题，满分100分。

考试时间120分钟。

2．在试卷和答题卡上认真填写学校名称、姓名和准考证号。

3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。

4．考试结束，请将本试卷和答题卡一并交回。

一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共24分，每小题2分）1．下列物理量中，以科学家的名字焦耳作为单位的是A ．压强B ．密度C ．功率D ．功 2．下列物态变化过程中，需要吸热的是A ．凝固B ．液化C ．熔化D ．凝华 3．下列做法中，目的是为了加快蒸发的是A ．用地膜覆盖农田B ．将湿衣服展开后晾在向阳、通风处C ．将蔬菜用保鲜袋装好后放入冰箱D ．用管道输水代替沟渠输水进行农田灌溉 4．演奏同一乐曲时，人能分辨出二胡和小提琴发出的声音，主要是因为它们的 A ．响度不同 B ．音调不同 C ．音色不同 D ．频率不同 5．下列估测中，最接近实际情况的是A ．一位普通中学生的鞋子的长度约为5cmB ．普通中学生课桌的高度约为0.8mC ．一支普通铅笔的质量约为0.5kgD ．一本初中物理教科书的质量约为18g6．人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜。

物体经视力正常人眼睛的“凸透镜”成像于视网膜上。

对于近视眼患者而言，远处物体经眼睛的“凸透镜”成像的位置和相应的矫正方式是A ．像成在视网膜的前方，需配戴凹透镜矫正B ．像成在视网膜的前方，需配戴凸透镜矫正C ．像成在视网膜的后方，需配戴凸透镜矫正D ．像成在视网膜的后方，需配戴凹透镜矫正 7．下列实例中，属于扩散现象的是A ．春天的沙尘暴天气，飞沙满天B ．夏天，荷花飘香C ．秋天，落叶缤纷D ．冬天，雪花纷飞 8．图1所示的四种情景中，物体所受重力对物体做功的是图1B C DA苹果加速下落汽车在水平路面上缓慢拐弯人用力推车没有推动 赛车在水平路面上做直线运动9．下列做法中，符合安全用电原则的是A ．家庭电路中，在电灯和零线之间连接开关B ．当保险丝烧断时，用铜丝替代保险丝C ．当发生短路火灾时，应首先切断电源D ．用湿布擦拭正在发光的电灯 10．如图2所示事例中，不属于．．．利用大气压工作的是11．图3所示的电路中，电源两端的电压保持不变，当开关S 闭合后，灯L 不发光，电压表指针有明显偏转。

海淀区九年级第二学期期末练习物理参考答案及评分标准2012．6二、多项选择题（共12分，每小题3分，全选对的得3分，选对但不全的得2分，有错选三、填空题四、实验与探究题(共34分，24~27、30~33、35题各2分，28题4分，29、34题各3分，36题6分)24．如图1所示（2分）25．8272.6 （2分）26．2012（2分）27．2.4（2分）28．71，52，40，1.3（4分）29．（1）98，不变（2分）（2）乙（1分）30．引力，内能（2分）31．20（2分）32．放大，像为虚像（2分）（其他答案正确均可得分）33．ρ液不变（一定），9.8⨯103Nm3V排（或9.8⨯10-3Ncm3V排）（2分）34．实验器材：两段完全相同的蜡烛，薄透明平板玻璃。

（1分）实验过程及现象：将薄透明平板玻璃垂直水平桌面放置，蜡烛A放在玻璃板前，使蜡烛B 与蜡烛A的像A'完全重合；改变蜡烛A到玻璃板的距离，仍然能使蜡烛B与蜡烛A的像A'完全重合。

说明小芳的观点是错误的。

（2分）图1（说明：不点燃蜡烛同样得分；其他物品完成实验，正确均可得分。

） 35．（1）见图2（说明：电流表量程选取不限。

）（1分）（2）R 0（1分）36.实验步骤：（1）调节杠杆在水平位置平衡，用轻细线拴好两铁块并做好绳套，将两个铁块分别套在杠杆两端5cm 刻度处，使其保持水平平衡；（1分）（2）使左边铁块一部分浸入升降台上透明圆柱形容器内的水中，并保持铁块上表面与水面相平（不写此条不扣分），调节右边铁块绳套在杠杆上的位置，使杠杆保持水平平衡，读出此时左、右两个铁块的绳套到杠杆0刻线的距离L 0、L ，以及左边铁块下底浸入水中的深度h ，将L 0、L 、h 的数据记录在实验记录表中；（1分）（3）保持左边铁块绳套在杠杆上的位置不变，使升降台升高一段距离，增加左边铁块下底浸入水中的深度，仍然让左边铁块一部分浸入水中且保持其上表面与水面相平，调节右边铁块绳套在杠杆上的位置，使杠杆保持水平平衡，读出此时右边铁块的绳套到杠杆0刻线的距离L 和左边铁块下底浸入水中的深度h ，将L 、h 的数据记录在实验记录表中；（1分）（4）仿照步骤（3），再做4次实验；（1分） （5）根据0SL GLS G p -=分别计算出6次实验左边铁块下底所受液体的压强，并分别记录在实验记录表中。

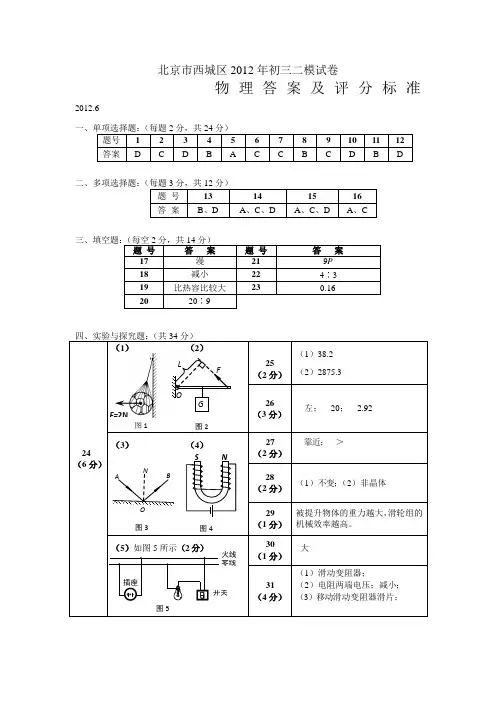

北京市西城区2012年初三二模试卷物理答案及评分标准2012.6二、多项选择题：1）3）图12N五、计算题：（共16分）X k b1. c o m36.解：Q放＝cm(t0－t) …………………… 1分＝4.2×103J/(kg·℃)×20kg×(80℃－30℃) …………………… 1分＝4.2×106J …………………… 1分37. 解：当滑片P 滑至B 端时，断开开关S 1，闭合开关S 和S 2，电路如图7甲所示；当滑片P 滑至A 端时，断开开关S 1，闭合开关S 和S 2，电路如图7乙所示； 当滑片P 在B 端时，断开开关S 2，闭合开关S 和S 1，电路如图7丙所示； 当滑片P 滑至A 端时，闭合开关S 、S 1和S 2，灯泡正常发光，电路如图7丁所示。

(等效电路图) ……………………1分（1）在甲、乙两图中，电阻R 1不变11P P '＝2122I I ＝14； 则 ：21I I ＝21 ……………………1分总电压U 一定： 21I I ＝112R R R +＝21 则 ：12R R ＝11……………………1分（2）由丙图知：R L ＝L 3U I ＝2V 0.1A＝20ΩI 3＝2L UR R +＝0.1A ①在乙图中：I 2＝1U R ＝0.15A ②由①、②和R 2＝R 1解得：R 1＝323I I I -R L ＝A1.0A 15.0A 1.0-×20Ω＝40Ω ………1分在乙图中，U ＝I 2R 1＝0.15A×40Ω＝6V ……………………1分（3）在丁图中，灯泡正常发光。

则灯L 的额定功率：P L0＝U L0·I L0＝U L0· (I 4－I 2)＝6V×(0.35A －0.15A)＝1.2W ……………………1分38. 解：以动滑轮和重物为研究对象，物体出水前后受力情况如图7所示。

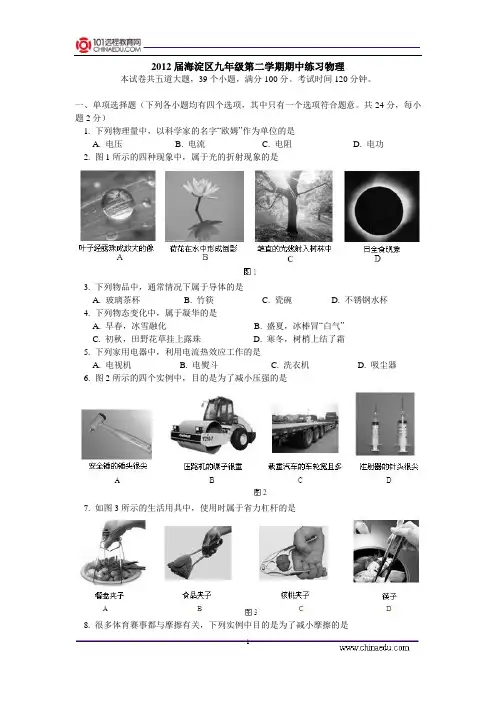

2012届海淀区九年级第二学期期中练习物理本试卷共五道大题，39个小题，满分100分。

考试时间120分钟。

一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共24分，每小题2分）1. 下列物理量中，以科学家的名字“欧姆”作为单位的是A. 电压B. 电流C. 电阻D. 电功2. 图1所示的四种现象中，属于光的折射现象的是3. 下列物品中，通常情况下属于导体的是A. 玻璃茶杯B. 竹筷C. 瓷碗D. 不锈钢水杯4. 下列物态变化中，属于凝华的是A. 早春，冰雪融化B. 盛夏，冰棒冒“白气”C. 初秋，田野花草挂上露珠D. 寒冬，树梢上结了霜5. 下列家用电器中，利用电流热效应工作的是A. 电视机B. 电熨斗C. 洗衣机D. 吸尘器6. 图2所示的四个实例中，目的是为了减小压强的是7. 如图3所示的生活用具中，使用时属于省力杠杆的是8. 很多体育赛事都与摩擦有关，下列实例中目的是为了减小摩擦的是A. 冰壶比赛中，运动员在冰壶前方“刷冰”B. 篮球比赛中，所用的篮球表面有许多花纹C. 足球比赛中，守门员戴的手套掌面有密集的小颗粒D. 拔河比赛中，运动员穿的运动鞋的鞋底带有花纹9. 图4所示为长征三号丙运载火箭携带第十一颗北斗导航卫星加速升空．．．．的情景。

关于这颗导航卫星在加速升空．．．．过程中其机械能的变化，下列说法中正确的是A. 动能增加，重力势能增加，机械能不变B. 动能增加，重力势能增加，机械能增加C. 动能减少，重力势能增加，机械能减少D. 动能不变，重力势能增加，机械能增加10. 小明是一位摄影爱好者，他想用汽车上的蓄电池和照明灯泡自制一个洗印黑白照片用的小型曝光箱。

按要求曝光箱内应有L1、L2两只白炽灯泡，其中L1表面被涂成了红色，曝光箱外有S1、S2两个开关。

当仅闭合S1时，只有表面被涂成红色的L1灯发光，这时可在L1灯照明下调整底片和相纸的位置，调好后闭合S2，则L1、L2两只灯泡均正常发光，从而使相纸感光。

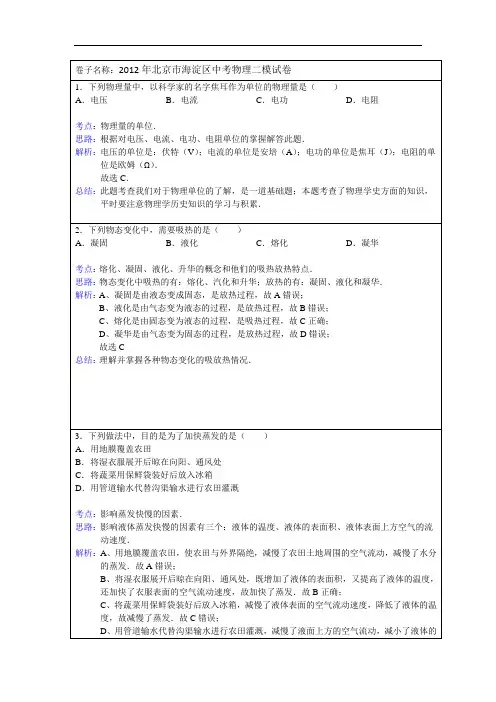

．BD．．BD．11．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A．灯短路B．灯断路C．滑动变阻器断路D．定值电阻断路考点：电流表、电压表在判断电路故障中的应用．思路：由电路图知，灯泡、滑动变阻器和定值电阻串联在电路中，其中电压表测量滑动变阻器和定值电阻两端的总电压．闭合开关，灯泡不亮，原因有二：灯泡短路或其它串联部分断路．解析：A、如果灯泡短路，闭合开关不会发光，电压表测量电源电压指针较大示数．此选项正确，故A错误；B、如果灯泡断路，整个电路断路，灯泡不亮，电压表指针不偏转．此选项错误，故B正确；C、如果滑动变阻器断路，灯泡中无电流通过，不能发光；电压表测量电源电压指针较大示数．此选项正确，故C错误；D、如果定值电阻断路，灯泡中无电流通过，不能发光；电压表测量电源电压指针较大示数．此选项正确，故D错误；故选B．总结：用电压表检验电路故障时，将电压表与用电器并联，电压表有较大示数（接近电源电压），此处用电器断路或与之串联的用电器短路；电压表无示数，此处用电器短路或与之串联的用电器断路．12．如图所示，竖直固定的测力计下端挂一个滑轮组，滑轮组下端挂有物体B，滑轮组绳的末端通过定滑轮沿水平方向与物体A相连．此时物体A在绳的水平拉力作用下向左做匀速直线运动，此时测力计的示数为450N；在物体B下加挂重为60N的物体C后，用水平向右的力F拉动物体A可使其沿水平桌面向右做匀速直线运动，此时物体B上升的速度大小为5cm/s．已知每个滑轮重均为50N，若不计绳重及滑轮的摩擦，g取10N/kg，则下列说法中正确的是（）A．物体A所受滑动摩擦力大小为100N B．水平向右的力F的大小为400NC．物体B所受重力为400N D．拉力F做功的功率为63W考点：滑轮组绳子拉力的计算；功率的计算；受力平衡．思路：先对弹簧进行受力分析可知，弹簧测力计的示数等于受到竖直向下的力的合力，即两条绳子向下的拉力和一个定滑轮的重力；然后对与B相连的滑轮进行受力分析，即该滑轮受到竖直向下自身的重力和B的拉力的作用，受到竖直向上三条绳子的拉力；从而求出B的重力；然后根据物体A在绳的水平拉力作用下向左做匀速直线运动，根据二力平衡的条件求出摩擦力的大小；然后根据二力平衡条件和功率公式即可求出水平向右的拉力和功率的大小．解析：由题意得：450N=50N+（50N+G B）即B的重力：G B=550N；则A物体所受摩擦力为×（50N+550N）=200N；水平向右的力：F=×（50N+60N+550N）+200N=420N；因为B上升的速度为0.05m/s，所以A的速度为3×0.05m/s=0.15m/s，P=Fv=420×0.15=63W．故选D．总结：本题考查对物体受力平衡的应用．从运动情况分析其受力情况13．关于内能，下列说法中正确的是（）析，以及与机械能间的关系．16．如图所示，若x轴表示时间，y轴表示路程，则该图象反映了甲、乙两物体做匀速直线运动路程与时间的关系．若x轴和y轴分别表示其他的物理量，则该图象又可以反映在某种情况下，相应的物理量之间的关系．根据表一、表二提供的几种物质的比热容和密度，判断下列说法正确的是（）物质比热容/J．（kg•℃）﹣1物质比热容/J．（kg•℃）﹣1物质密度/kg．m﹣3物质密度/kg．m﹣3水 4.2×103冰 2.1×103纯水 1.0×103冰0.9×103酒精 2.4×103砂石0.92×103硫酸 1.8×103干松木0.4×103水银0.14×103铁0.46×103水银13.6×103铜8.9×103A．x轴表示物体升高的温度，y轴表示物体吸收的热量，在描绘出等质量的水和冰吸收热量和升高温度关系的图象中，甲应为水的关系图象B． x轴表示物体升高的温度，y轴表示物体吸收的热量，在描绘出等质量的砂石和铁吸收热量和升高温度关系的图象中，甲应为砂石的关系图象C． x轴表示体积，y表示质量，在描绘出硫酸和冰的质量和体积关系的图象中，甲应为冰的关系图象D．x轴表示体积，y表示质量，在描绘出纯水和干松木的质量和体积关系的图象中，甲应为纯水的关系图象21．如图所示是飞机机翼的截面图，当飞机在高空中水平飞行时，机翼上方气流的速度机翼下方气流的速度，由此可知机翼上表面所受气体的压强机翼下表面所受气体的压强．（选填“大于”、“小于”或“等于”）考点：流体压强与流速的关系．思路：液体和气体都称为流体，流体的流速越大，压强越小；相同时间内，经过的路程越长，物体速度越大．解析：同一股气流在相同的时间内，通过机翼的上方和下方，上方气流通过时经过的路程大，速度大，压强小；下方气流通过时经过的路程小，速度小，压强大，故机翼下方压强大于下方压强，机翼的上下表面产生了压力差，这就是向上的升力．故答案为：大于；小于．总结：解题关键是找出机翼的上下方的空气流速特点，再根据流体压强与流速的关系进行解答．22．有甲、乙两根电阻丝和一个输出电压不变的电源．如果将甲、乙两根电阻丝串联后接在这解析：（1）两电阻丝串联时=，则R甲=；（2）Q2=I2R乙t=2R乙t==×，则t=﹣﹣﹣﹣﹣﹣﹣﹣﹣①，（3）电阻丝乙单独接在电源上时，在时间t内产生的热量Q=t﹣﹣﹣﹣﹣②；把①代入②得：Q=．故答案为：．总结：灵活运用焦耳定律及其导出式：Q=t、Q=I2Rt以及串联电路特点是本题正确解题的关键．23．将一轻质弹簧的两端分别固定在正方体物体A、B表面的中央，把正方体物体B放在水平桌面上，当物体A、B静止时，弹簧的长度比其原长缩短了5cm，如图甲所示．现将物体A、B 上下倒置，并将它们放入水平桌面上的平底圆柱形容器内，使物体A与容器底接触（不密合），再向容器中缓慢倒入一定量的某种液体，待物体A、B静止时，物体B上表面与液面平行，且有的体积露出液面，此时容器底对物体A的支持力为1N．已知物体A、B的边长分别为5cm、10cm，物体A、B的密度之比为16：1，圆柱形容器的底面积为150cm2，弹簧原长为10cm，弹簧所受力F的大小与弹簧的形变量△x（即弹簧的长度与原长的差值的绝对值）的关系如图乙所示．上述过程中弹簧始终在竖直方向伸缩，且撤去其所受力后，弹簧可以恢复原长．不计弹簧的体积及其所受的浮力，g取10N/kg，则容器内倒入液体的质量是kg．考点：物体的浮沉条件及其应用；密度公式的应用；阿基米德原理；二力平衡的应用．思路：根据弹簧所受力F的大小与弹簧的形变量△x和弹簧的缩短量求出物体A的重力和质量，进而可求物体A、B的密度；然后分别分析A、B的受力情况，列出关于合力为零的等式，求出弹簧对物体的拉力求出浮力，根据阿基米德原理求出液体密度；根据物体AB的变长和弹簧的形变量求出液体的体积，就可得到液体的质量解析：由图乙可知：弹簧弹力F的大小与弹簧的形变量△x的关系式是2N/cm，则弹簧的长度比其原长缩短了5cm时弹簧的压力为5cm×2N/cm=10N，物体A受力平衡，则G A=10N，∵V A=L A3=（0.05m）3=1.25×10﹣4m3，根据密度公式得：ρA===8000kg/m3，∵ρA：ρB=16：1，∴ρB=ρA=×8×103kg/m3=500kg/m3，∵V B =L B3=（0.1m）3=1×10﹣3m3，∴G B=ρB gV B=500kg/m3×10N/kg×1×10﹣3m3=5N，当将物体A、B上下倒置放入容器中，则A、B受力分析如图：则：G A=N+F+F浮A﹣﹣﹣﹣﹣﹣﹣①G B+F=F浮B﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②解得：F浮A+F浮B=G A+G B﹣N=10N+5N﹣1N=14N，∵待物体A、B静止时，物体B上表面与液面平行，且有的体积露出液面，∴V排=V A+（1﹣）V B=8.75×10﹣4m3，∵F浮A+F浮B=ρ液gV排，则ρ液==1.6×103kg/m3，由①式得：∴F=G A﹣N﹣F浮A=G A﹣N﹣ρ液gV A=10N﹣1N﹣1.6×103kg/m3×10N/kg×1.25×10﹣4m3=7N，根据弹簧所受力F的大小与弹簧的形变量△x的关系式是2N/cm，则弹簧的压力为7N，则弹簧的伸长△L=3.5cm；根据题意，弹力为拉力；弹簧长度为原长加上形变量；则液体的深度为h=L A+L+△L+（1﹣）L B=5cm+10cm+3.5cm+（1﹣）×10cm=26cm=0.26m，V液=sh﹣V排=0.015m2×0.26cm﹣8.75×10﹣4m3=3.025×10﹣3m3，则液体质量为m=ρ液V液=1.6×103kg/m3×3.025×10﹣3m3=4.84kg．故答案为：4.84．总结：本题考查阿基米德原理的应用，重点是能分析物体A、B的受力情况，利用二力平衡列出24请你画出如图所示物体A所受重力的示意图．考点：力的示意图．思路：重力的示意图的画法，即从力的作用点（重心）起，沿力的方向画一条带箭头的线段；重力的方向是竖直向下的．解析：过A的重心沿竖直向下的方向，画一条带箭头的线段，用符号G表示．如图所示：总结：明确重力的大小、方向、作用点是正确画出重力的示意图的关键．25．如图所示，电能表的示数为kW•h．考点：电能表参数的理解与电能的求法．思路：本题首先要清楚电能表的读数方法：注意小数点和单位kW•h．解析：由图可知电能表的示数为8272.6kW•h故答案为：8272.6总结：本题考查了电能表的读数方法．26．如图所示，此时电阻箱接入电路中的电阻值为Ω．考点：电阻箱．思路：电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加．解析：由图可知，总电阻R=2×1000Ω+0×100Ω+1×10Ω+2×1Ω=6688Ω；故答案为：2012．总结：本题考查了电阻箱的读数方法：把对应的数字乘以倍数，然后相加即可．27．图所示弹簧测力计的示数为N．考点：弹簧测力计的使用与读数．思路：弹簧测力计读数时，先观察量程，然后根据指针所在位置进行读数．解析：解：由图可知，该弹簧测力计的分度值是0.2N，指针所在位置是2.4N．故答案是：2.4．总结：该题考查弹簧测力计的读数．28．小明同学为测定未知液体的密度，设计了下面的实验数据记录表格，表格中已经记录了最初烧杯和未知液体的总质量，图1显示的是他将烧杯中一部分液体倒入量筒后，烧杯和剩余液体的总质量，图2显示的是从烧杯中倒入量筒内未知液体的体积．请根据图中显示的情况，帮助小明完成实验数据表格的填写．烧杯和液体的总质量m总/g 烧杯和剩余液体的总质量m1/g倒出液体的质量m2/g倒出液体的体积V/cm3液体的密度ρ/g•cm﹣3123考点：液体密度的测量；天平的使用和量筒的使用．思路：天平平衡时物体的质量等于砝码的质量加游码在标尺上所对的刻度值，注意标尺的分度值；进行量筒的读数时，注意量筒的分度值，视线应与液面的凹底相平；根据ρ=计算出液体的密度．解析：由图1知，烧杯和剩余液体的总质量为50g+20g+1g=71g天平标尺的分度值为0.2g，倒出液体的质量为m=123g﹣71g=52g由图2知，量筒的分度值为2ml，倒出液体的体积V=40ml=40cm3所以ρ===1.3g/cm3故答案为：71；52；40；1.3．总结：此题是测定未知液体的密度主要考查实验原理和实验过程，考查了天平及量筒的读数及密度的计算，在读数时特别要注意分度值．29．在探究水沸腾时具有什么特征的实验中，从水温接近90℃时开始计时，每隔1min记录一次温度，其数据如下表所示．加热时间/min 0 1 2 3 4 5 6 7 8 9温度/℃85 87 89 92 94 96 97 98 98 98（1）由表中的实验数据可知：水的沸点为℃，当水的温度达到沸点后，继续给水加热，水的温度．（选填“升高”、“不变”或“降低”）（2）实验中，观察到水沸腾前和沸腾中，水中气泡在上升过程中气泡大小变化的情况不同，则图中图是水沸腾前气泡上升的情况示意图．（选填“甲”或“乙”）考点：探究水的沸腾实验．思路：（1）液体沸腾时，不断吸收热量，温度保持不变，这个不变的温度是液体的沸点．（2）水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小；水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大．解析：（1）由表中的实验数据可知：水在第7min开始，不断吸收热量，温度保持98℃不变，所以此时水的沸点是98℃；当水的温度达到沸点后，继续给水加热，水的温度保持不变．（2）水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小；水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大．故答案为：98；不变；乙．总结：要理解沸点的概念，要理解气泡上升过程中变大和变小的原因，便于记忆．30．如图所示，甲、乙是两个演示实验的示意图，甲图表示的是将接触面被削平的两个铅块用力压紧，可以使它们结合在一起，即便在下端悬挂一定质量的重物也不分开．乙图表示的是在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，硝化棉燃烧起来．甲图的演示说明分子之间存在相互作用的（选填“引力”或“斥力”）；乙图的演示说明空气被压缩时，其增大（选填“内能”或“热量”），温度升高．考点：做功改变物体内能；分子间的作用力．思路：（1）物质是由分子组成的，分子间存在着相互作用的引力和斥力；（2）做功可以改变物体的内能，对物体做功，物体的内能增大．解析：（1）将两个铅块结合在一起，即便在下端悬挂一定质量的重物也不分开，说明了分子间存在引力；31．定值电阻R消耗的电功率P随其两端的电压U变化的图象如图所示．请根据图象判断：当电阻R消耗的电功率P为4W时，R两端的电压U为V．考点：电功率的计算．思路：从图象上选取一点，这个点要有确定的电压和功率的数值，找到对应的电压和功率，根据公式R=求出电阻R的大小，已知R的电功率，根据公式P=求出R两端的电压．解析：从图象可知，当电压为U1=60V时，电阻消耗的电功率为P1=36W，由P=可得，定值电阻R的阻值：R===100Ω，当通过R消耗的电功率P=4W，两端的电源：U===20V．故答案为：20．总结：本题考查电阻和电功率的计算，关键是公式及其变形的灵活运用，重点是根据图象求电阻的大小，要学会从题目所给信息中找到有用的数据．32．在探究凸透镜成像规律时，首先将烛焰、凸透镜、光屏的中心调整到同一水平线上，然后将凸透镜A固定在光具座上40cm刻线处，将点燃的蜡烛放置在光具座上20cm刻线处，移动光屏，当光屏移动到100cm刻线处时，烛焰在光屏上成清晰的像，如图所示，则该像是倒立、的实像（选填“放大”或“缩小”）．保持凸透镜A位置不变，先将点燃的蜡烛沿着光具座移动到光具座上35cm刻线处，再沿着光具座左右移动光屏，始终看不到烛焰的像，其原因可能是．考点：凸透镜成像规律及其探究实验．思路：凸透镜成实像时，根据物距和像距的关系，能判断凸透镜的成像情况：物距大于两倍焦距，成倒立、缩小的实像；物距等于两倍焦距，成倒立、等大的实像；物距小于两倍焦距，成倒立、放大的实像；物距小于一倍焦距，成正立、放大的虚像．解析：（1）物体到凸透镜的距离是物距，像到凸透镜的距离是像距．如图，物距小于像距，成倒立、放大的实像．（2）保持凸透镜A位置不变，先将点燃的蜡烛沿着光具座移动到光具座上35cm刻线处，再沿着光具座左右移动光屏，始终看不到烛焰的像，则一定是成虚像，即物体位于焦点以内，即u＜f时．故答案为：放大；蜡烛在焦点以内．总结：凸透镜成像的几种情况和凸透镜成实像时，物距变化，像距变化，像变化经常用到，一定要熟练掌握，找到其中的记忆规律．33．小明想探究物体所受浮力与物体排开液体体积的关系．实验过程中，小明保持液体密度ρ别开，并没有要求比较物距和像距的定量关系，因此可以不用刻度尺．35．小明想利用一块电流表和一只电阻箱测量电阻R x的阻值．实验中他选择了符合实验要求的电源以及滑动变阻器R P，并完成了实验电路的部分连接，如图所示．小明设计的实验电路的要求是：闭合开关S1、S3，断开开关S2，电流表测量通过电阻R x的电流，调节滑动变阻器R P接入电路的阻值，使电流表的示数为合适值I；保持滑动变阻器R P接入电路的阻值不变，断开开关S3，闭合开关S1、S2，调节电阻箱接入电路的电阻值，使电流表的示数仍为I．此时电阻箱接入电路的电阻值为R0．（1）请你根据小明的设计要求只添加两根导线完成图所示的实验电路的连接；（2）上述实验过程中，待测电阻R x与R0的关系式为R x=．验中的应用．36．实验桌上有满足实验需要的如下器材：如图所示的一套固定在铁架台上且带有刻度的杠杆、一个升降台上放有一只足够深的透明圆柱形容器，容器内装有足量的水、两块重力均为G、底面积均为S且侧面贴有刻度的长方体铁块（其上表面有可拴细线的小孔）、轻细线．请你利用上述器材设计一个实验证明：在液体的密度一定的条件下，液体内部向上的压强与液体的深度成正比．请写出实验步骤，画出实验数据记录表．考点：探究液体压强的特点实验；杠杆的平衡分析法及其应用．思路：此题要探究压强与液体的深度的关系，需测出物体在水中的深度，可通过金属块上的刻度得知；还需测出金属受到水的压强，没有压强计的情况下，只能通过浮力产生的原因得出；则：p=（1）I1与I2的比值；（2）请通过计算分别确定L1、L2、L3灯的额定电压和额定功率值．考点：电路的动态分析；串联电路的电流规律；串联电路的电压规律；欧姆定律的应用；电功率的计算．思路：先画出三种情况的等效电路图：（1）图2中L4灯正常发光且U4额=12V即额定电压为12V，根据题意确定灯泡L2的额定电压，根据P=UI表示出L2的电功率求出电路中的电流，图1中L2灯正常发光，根据欧姆定律表示出L2两端的电压求出图1和图2中电流表的示数之比；（2）根据图1和图2中电流表的示数求出图1中的电流，根据P=UI求出灯泡L2的额定功率，根据串联电路的电压特点求出L1两端的电压，根据欧姆定律求出L1的阻值，图3中L1灯正常发光，根据题意求出电路中的电流，利用P=UI求出L1的额定功率，利用欧姆定律求出L1两端的电压，利用串联电路的电压特点求出L3两端的电压，确定其额定电压，利用串联电路分压特点确定L3两端的电压，利用串联电路的电流特点和欧姆定律得出等式求出L3的电阻，利用P=求出L3灯的额定功率．解析：当开关S1、S2闭合、S3、S4断开时，等效电路图如图1所示；当开关S1、S3闭合、S2、S4断开时，等效电路图如图2所示；当开关S1、S4闭合、S2、S3断开时，等效电路图如图3所示．（1）图2中：L4灯正常发光，且U4额=12V，∵串联电路中总电压等于各分电压之和，∴U2=U﹣U4=24V﹣12V=12V，∵各盏灯工作过程中均不超过其额定电压，且L1、L2、L3三盏灯的额定电压可能为18V、12V、6V或2.5V，∴U2额=18V，∵P=UI，且P2=2.4W，∴I2==0.2A；图1中：L2灯正常发光，则U2额=18V，===，即：=；（2）图1中的电流：I1=I2=0.3A，P2额=U2额I1=5.4V，此时L1两端的电压：U1=U﹣U2额=6V，∵I=，∴R1==20Ω；图3中：L1灯正常发光，∵三种工作电路中电流由大到小的比值为6：3：2，且I1=0.3A，I2=0.2A，∴I3=0.6A，U1额=I3R1 =12V，P1额=U1额I3=7.2W，此时U3=U﹣U1额=12V，∵各盏灯工作过程中均不超过其额定电压，且L1、L2、L3三盏灯的额定电压可能为18V、12V、6V或2.5V，∴U3额=18V，∵串联电路中各处的电流相等，∴=，即=，解得：R3=20Ω，P3额===16.2W．答：（1）I1与I2的比值为3：2；（2）L1、L2、L3灯的额定电压依次为12V、18V、18V，对应的额定功率依次为7.2W、5.4W、16.2W．总结：本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是画出三种情况的39．随着城市汽车数量的激增，停车成为困扰市民的一大难题．图甲是某科技小组设计的升降横移式立体停车库截面示意图．该停车库主要由主体框架车位架和升降横移载车装置两部分构成．升降横移载车装置由升降传动机构和横移传动机构组成．升降传动机构由升降板、电动机Q、定滑轮K及动滑轮M构成，钢丝绳的两端分别固定在顶部A点和电动机牵引端的B点，其中的升降板和动滑轮M在电动机Q的控制下可以沿竖直通道上下运行，升降传动机构被束缚在光滑的限位槽内（图中未画出），保证升降板在升降过程中始终保持水平．置于每层的车位架上的横移传动机构由载车板、电动机P和钢轮构成．横移传动机构可以通过电动机P控制实现水平移动．现有一辆汽车甲开到载车板上后，升降传动机构以速度v1匀速提升横移传动机构和汽车甲，此时绳子B端的拉力为F1，车位架顶部对电动机Q的支持力为N1，升降传动机构提升横移传动机构和汽车甲的机械效率为η1；另一辆汽车乙开到载车板上后，升降传动机构以速度v2匀速提升横移传动机构和汽车乙，此时绳子B端的拉力为F2，车位架顶部对电动机Q的支持力为N2，升降传动机构提升横移传动机构和汽车乙的机械效率为η2．拉力F1、F2做的功随时间变化的图象分别如图21乙中①、②所示．已知电动机Q的质量m Q=95kg，v1=5cm/s，η1=72%，N1：N2=24：29，不计绳重及滑轮的摩擦，g取10N/kg．求：（1）F1的大小；（2）v2的大小；（3）η2的大小．考点：滑轮（组）的机械效率；功的计算公式的应用；功率的计算；思路：（1）已知v1=5cm/s，图象中得出F1的在第一种情况下所做的功，利用W=Pt，P=Fv求出F1的大小；（2）电动机Q受重力、支持力和拉力；提升汽车甲时根据N1=G+F1可求出N1，根据N1：N2=24：29可求出N2，再根据②的数据，利用W=Pt，P=Fv求出v2的大小；（3）根据η1的值，利用公式η1===求出G车，再根据η2==即可求出η2的大小．解析：（1）根据图象①可知：t1=4s时，W1=5×103J，已知v1=5cm/s=0.05m/s，根据W=Pt，P=Fv得：F1===2.5×104N；（2）提升汽车甲时，因电动机Q受重力G Q、支持力N1和拉力F1；则N1=G Q+F1=m Q g+F1=95kg×10N/kg+2.5×104N=25950N，根据N1：N2=24：29得：N2=N1=×25950N=31356.25N，提升汽车乙时，因电动机Q受重力G Q、支持力N2和拉力F2；则F2=N2﹣G Q=N2﹣m Q g=31356.25N﹣95kg×10N/kg=30406.25N，根据图象②可知：t2=4s时，W2=6.2×103J，利用W=Pt，P=Fv得：v2==≈0.051m/s；（3）由图可知：滑轮组的股数为n=4，则：η1===；所以，G车=4F1η1=4×2.5×104N×72%=7.2×104N，则η2===≈59.2%．答：（1）F1的大小为2.5×104N；（2）v2的大小为0.051m/s；（3）η2的大小为59.2%．总结：本题为力学综合题，要求灵活利用所学知识、选用所学公式，利用好滑轮组的特点和η= =；能从图象得出相关信息和找到不同情况下的关系是本题的关键，。

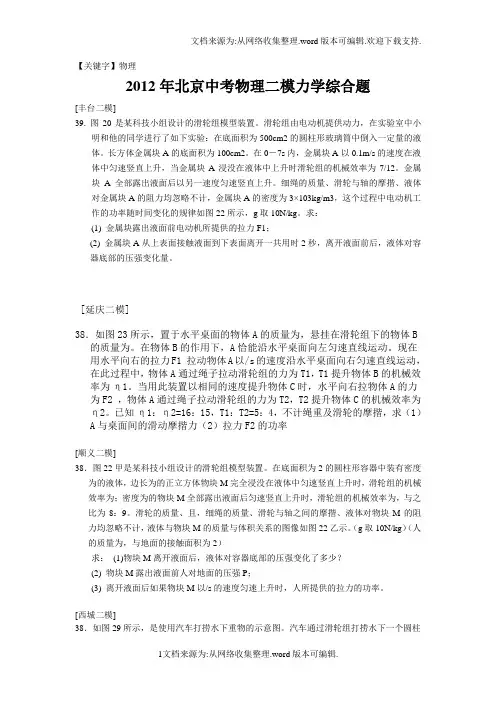

【关键字】物理2012年北京中考物理二模力学综合题[丰台二模]39. 图20是某科技小组设计的滑轮组模型装置。

滑轮组由电动机提供动力，在实验室中小明和他的同学进行了如下实验：在底面积为500cm2的圆柱形玻璃筒中倒入一定量的液体。

长方体金属块A的底面积为100cm2。

在0－7s内，金属块A以0.1m/s的速度在液体中匀速竖直上升，当金属块A浸没在液体中上升时滑轮组的机械效率为7/12。

金属块A全部露出液面后以另一速度匀速竖直上升。

细绳的质量、滑轮与轴的摩揩、液体对金属块A的阻力均忽略不计，金属块A的密度为3×103kg/m3，这个过程中电动机工作的功率随时间变化的规律如图22所示，g取10N/kg。

求：(1) 金属块露出液面前电动机所提供的拉力F1；(2) 金属块A从上表面接触液面到下表面离开一共用时2秒，离开液面前后，液体对容器底部的压强变化量。

[延庆二模]38．如图23所示，置于水平桌面的物体A的质量为，悬挂在滑轮组下的物体B 的质量为。

在物体B的作用下，A恰能沿水平桌面向左匀速直线运动。

现在用水平向右的拉力F1 拉动物体A以/s的速度沿水平桌面向右匀速直线运动，在此过程中，物体A通过绳子拉动滑轮组的力为T1，T1提升物体B的机械效率为η1。

当用此装置以相同的速度提升物体C时，水平向右拉物体A的力为F2 ，物体A通过绳子拉动滑轮组的力为T2，T2提升物体C的机械效率为η2。

已知η1：η2=16：15，T1：T2=5：4，不计绳重及滑轮的摩揩，求（1）A与桌面间的滑动摩揩力（2）拉力F2的功率[顺义二模]38．图22甲是某科技小组设计的滑轮组模型装置。

在底面积为2的圆柱形容器中装有密度为的液体，边长为的正立方体物块M完全浸没在液体中匀速竖直上升时，滑轮组的机械效率为；密度为的物块M全部露出液面后匀速竖直上升时，滑轮组的机械效率为，与之比为8：9。

滑轮的质量、且，细绳的质量、滑轮与轴之间的摩揩、液体对物块M的阻力均忽略不计，液体与物块M的质量与体积关系的图像如图22乙示。

北京市海淀区中考物理二模试卷一.单项选择题（每小题2分）1．（2分）在国际单位制中，电流的单位是（）A．安培（A）B．牛顿（N）C．焦耳（J）D．帕斯卡（Pa）2．（2分）下列用电器中，主要利用电流热效应工作的是（）A．电冰箱B．电风扇C．电热水器D．笔记本电脑3．（2分）如图所示四种情景中，所使用的杠杆属于费力杠杆的是（）A．钢丝钳B．核桃钳C．羊角锤D．筷子4．（2分）关于热现象，下列说法正确的是（）A．春天冰雪消融是熔化现象，需要放热B．夏天剥开雪糕包装纸时，雪糕周围冒“白气”，这是液化现象C．将湿衣服展开晾到向阳、通风的地方可以减慢水的蒸发D．冬天窗玻璃内表面上出现美丽的冰花是凝华现象，需要吸热5．（2分）关于光学的知识，下列说法正确的是（）A．凸透镜所成的像一定是放大的B．古诗文中“潭清疑水浅”说的是光的折射现象C．光在任何介质中的传播速度都是3×108m/sD．电影屏幕对光的反射是镜面发射6．（2分）下列说法正确的是（）A．固体之间不可能发生扩散现象B．分子间只存在引力，不存在斥力C．物体吸收热量，温度一定升高D．冬天搓手取暖，是通过做功的方式来改变内能的7．（2分）关于能源与可持续发展，下列说法正确的是（）A．能量在转化或转移的过程中，可以不遵守能量守恒定量B．核电站是利用核能进行发电的C．风能、化石能源都是可再生能源D．根据能量守恒定量可知，对能源的利用率可以达到100%8．（2分）如图所示，4月20日19时41分，我国在文昌卫星发射中心用长征七号运载火箭成功发射天舟一号货运飞船，关于天舟一号货运飞船在加速升空过程中机械能的变化，下列说法正确的是（）A．动能增加，重力势能减少，机械能不变B．动能增加，重力势能增加，机械能增加C．动能减少，重力势能减少，机械能减少D．动能不变，重力势能增加，机械能增加9．（2分）如图所示为奥林匹克森林公园中游人从路灯下走过的场景，根据图片提供的信息估测该路灯的高度，下列数据最接近实际情况的是（）A．2m B．3m C．7m D．13m10．（2分）下列说法正确的是（）A．磁场是由磁感线组成的B．地磁的N极在地理的北极附近C．电磁感应现象说明了通电导体周围存在磁场D．我国家庭电路常用的交流电电压为220V，频率为50Hz11．（2分）家用电冰箱内的制冷系统主要由蒸发器、压缩机和冷凝器三部分组成，如图所示的电冰箱压缩机和冰箱内照明灯泡连接电路示意图中，是压缩机用的电动机，受温控开关控制，L是电冰箱内的照明灯泡，受门控开关控制，电动机和照明灯泡既能各自单独工作又能同时工作，其中符合上述要求的电路图是（）A．B．C．D．12．（2分）如图所示为小明在科学实践课上制作的“折纸青蛙”，用手按住青蛙的后部，此时青蛙相对于桌面静止，松手后，青蛙就可以向前跳动，则下列说法正确的是（）A．青蛙向前跳动时，青蛙所受合力为零B．青蛙能向前跳动是因为桌面对青蛙的力大于青蛙对桌面的力C．青蛙离开桌面向前跳动的过程中只受重力和空气阻力D．用手按住青蛙的后部时，青蛙受到的重力与桌面对青蛙的支持力是一对平衡力13．（2分）如图所示，用大小为5N的力F拉动木板B，使B在水平桌面上向左做匀速直线运动，物体A相对于桌面保持静止，物体A通过水平轻绳经定滑轮与弹簧测力计相连接，此时弹簧测力计的示数为2N，下列判断正确的是（）A．物体A受到水平向右的滑动摩擦力B．物体A受到的滑动摩擦力大小为2NC．若用大小为6N的力F拉动木板B，木板B的运动状态不变D．若用大小为6N的力F拉动木板B，物体A受到的滑动摩擦力将增大14．（2分）空气质量指数（用AQI表示）是衡量空气质量状况的一种指标，空气质量指数越大表示空气质量越差。

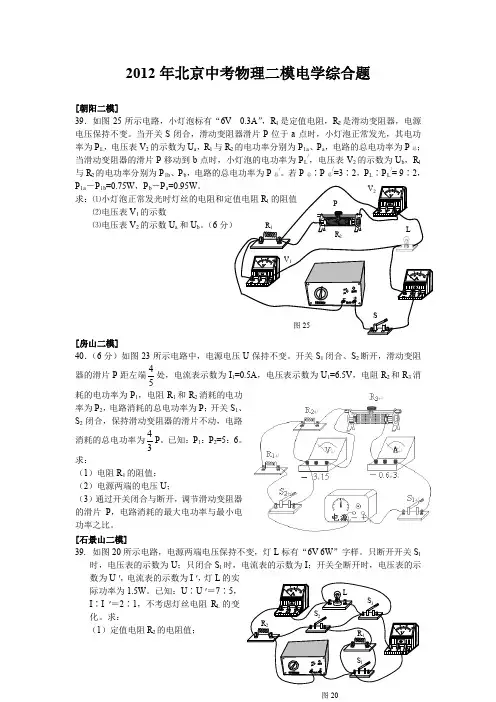

2012年北京中考物理二模电学综合题[朝阳二模]39．如图25所示电路，小灯泡标有“6V 0.3A ”，R 1是定值电阻，R 2是滑动变阻器，电源电压保持不变。

当开关S 闭合，滑动变阻器滑片P 位于a 点时，小灯泡正常发光，其电功率为P L ，电压表V 2的示数为U a ，R 1与R 2的电功率分别为P 1a 、P a ，电路的总电功率为P 总；当滑动变阻器的滑片P 移动到b 点时，小灯泡的电功率为P L /，电压表V 2的示数为U b ，R 1与R 2的电功率分别为P 1b 、P b ，电路的总电功率为P 总/。

若P 总∶P 总/=3∶2，P L ∶P L /= 9∶2，P 1a －P 1b =0.75W ，P b －P a =0.95W 。

⑵电压表V 1的示数⑶电压表V 2的示数U a 和U b 。

（6[房山二模]40．（6分）如图23所示电路中，电源电压U 保持不变。

开关S 1闭合、S 2断开，滑动变阻器的滑片P 距左端54处，电流表示数为I 1=0.5A ，电压表示数为U 1=6.5V ，电阻R 2和R 3消耗的电功率为P 1，电阻R 1和R 2消耗的电功率为P 2，电路消耗的总电功率为P ；开关S 1、S 2闭合，保持滑动变阻器的滑片不动，电路消耗的总电功率为34P 。

已知：P 1：P 2=5：6。

求：（1）电阻R 1的阻值； （2）电源两端的电压U ；（3）通过开关闭合与断开，调节滑动变阻器的滑片P ，电路消耗的最大电功率与最小电功率之比。

[石景山二模]39. 如图20所示电路，电源两端电压保持不变，灯L 标有“6V 6W ”字样。

只断开开关S 1时，电压表的示数为U ；只闭合S 1时，电流表的示数为I ；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L 的实际功率为1.5W 。

已知：U ∶U '＝7∶5，I ∶I '＝2∶1，不考虑灯丝电阻R L 的变化。

海淀区九年级第二学期期末练习物 理 2010.6一、下列各小题均有四个选项，其中只有一个选项符合题意。

（共24分，每小题2分） 1．发现电磁感应现象的物理学家是 A .牛顿 B .奥斯特C .法拉第D .瓦特2．图1中的几种用电器的额定功率最接近1000W 的是3．乘客站在观光电梯上从一楼上升到十楼的过程中，下列说法正确的是A ．相对于电梯来说，乘客是运动的B ．相对于乘客来说，楼房是静止的C ．以电梯为参照物，乘客是静止的D ．以电梯为参照物，楼房是静止的4．忽略空气对物体的作用时，被抛出的铅球在空中的受力情况是 A ．只受到重力 B ．受到手对它的作用力 C ．受到重力和手对它的作用力 D ．受到重力和前冲力 5．图2所示的各种事例中，跟大气压无关的是6．下列光学仪器成正立、放大虚像的是A .平面镜B .放大镜 C . 照相机D .幻灯机用滴管吸取药液 B 用吸盘挂钩挂物品 C 用锋利的菜刀切菜 D 图2 水杯倒置水没流出 A 图1电视机电饭锅计算器电风扇DCBA图3 7．在图3所示电路图中，闭合开关后，两灯泡属于并联的是8．下列现象中，属于通过做功途径改变物体内能的是A ．在火炉上烧水，水温升高B ．感冒发烧，用冷毛巾敷额头C ．冬天对手“哈气”，手感到暖和D ．冬天两手相互摩擦，手感到暖和 9．下列数据中最接近实际的是A ．初中物理课本的宽度约20cmB ．课桌的高度约150cmC ．一个苹果质量约500gD ．一名初中生体重约为60N10．在图4所示的电路中，电源两端的电压为6V 保持不变，R 1=R 2=10Ω，开关S 1闭合后，下列说法中正确的是A ．开关S 2断开时，R 1两端的电压为6VB ．开关S 2断开时，R 2两端的电压为3VC ．开关S 2断开时，R 1消耗的功率为3.6WD ．开关S 2闭合时，R 1消耗的功率为0.9W11．如图5所示，重力分别为G 甲和G 乙的甲乙两个物体叠放在一起，放在水平桌面上。

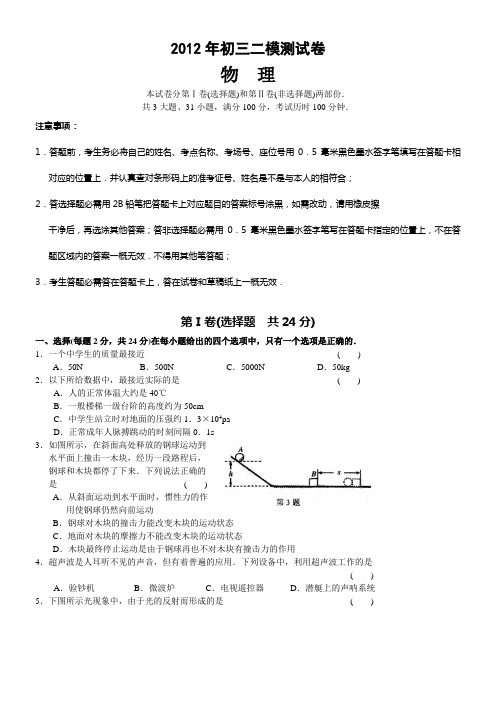

2012年初三二模测试卷物理本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部份．共3大题、31小题，满分100分，考试历时100分钟．注意事项：1．答题前，考生务必将自己的姓名、考点名称、考场号、座位号用0．5毫米黑色墨水签字笔填写在答题卡相对应的位置上．并认真查对条形码上的准考证号、姓名是不是与本人的相符合；2．答选择题必需用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，请用橡皮擦干净后，再选涂其他答案；答非选择题必需用0．5毫米黑色墨水签字笔写在答题卡指定的位置上，不在答题区域内的答案一概无效．不得用其他笔答题；3．考生答题必需答在答题卡上，答在试卷和草稿纸上一概无效．第Ⅰ卷(选择题共24分)一、选择(每题2分，共24分)在每小题给出的四个选项中，只有一个选项是正确的．1．一个中学生的质量最接近( )A．50N B．500N C．5000N D．50kg2．以下所给数据中，最接近实际的是( )A．人的正常体温大约是40℃B．一般楼梯一级台阶的高度约为50cmC．中学生站立时对地面的压强约1．3×104paD．正常成年人脉搏跳动的时刻间隔0．1s3．如图所示，在斜面高处释放的钢球运动到水平面上撞击一木块，经历一段路程后，钢球和木块都停了下来．下列说法正确的是( )A．从斜面运动到水平面时，惯性力的作用使钢球仍然向前运动B．钢球对木块的撞击力能改变木块的运动状态C．地面对木块的摩擦力不能改变木块的运动状态D．木块最终停止运动是由于钢球再也不对木块有撞击力的作用4．超声波是人耳听不见的声音，但有着普遍的应用．下列设备中，利用超声波工作的是( ) A．验钞机B．微波炉C．电视遥控器D．潜艇上的声呐系统5．下图所示光现象中，由于光的反射而形成的是( )6．下列关于物态转变的说法中，正确的是( ) A．樟脑丸变小了，属于汽化现象B．太阳出来雾散了，属于汽化现象C．熔炉里矿石变成“铁水”，属于液化现象D．冬季玻璃窗上的冰花，属于凝固现象7．下列关于能源和环境的说法中正确的是( ) A．由于煤、石油、天然气来自于大自然，因此它们是可再生能源B．由于水能和风能来自于大自然，因此它们是可再生能源C．在能源危机日趋严峻的今天，开发利用太阳能是唯一的途径D．由于石油、煤、天然气存在于地下，因此对它的开采和利用可不能污染环境，也可不能对生态造成破坏8．中央电视台体育频道常常转播一些重要的象棋和围棋大赛．在复盘讲解时，棋子被吸附在竖直放置的磁性棋盘上维持静止，现在棋子受到的摩擦力( )A．方向竖直向上，大小等于它的重力B．方向竖直向下，大小等于它的重力C．方向竖直向上，大小大于它的重力D．方向竖直向下，大小大于它的重力9．下图所示四个图的装置能够用来演示物理现象，下列表述正确的是( ) A．图(1)可用来演示电流的磁效应B．图(2)可用来演示电磁感应现象C．图(3)可用来演示电磁铁磁性强弱与电磁铁中电流大小的关系D．图(4)可用来演示磁场对通电导体的作用10．如图所示，用弹簧测力计水平拉着同一木块，使它别离在水平桌面上和并排在桌面上的几根圆木棍上做匀速直线运动，测力计的示数别离为3N和1N．以下说法不正确的是( )A．用这组实验能够比较滑动摩擦力和转动摩擦力的大小B．由这组实验可以得出接触面越滑腻，滑动摩擦力越小的结论C．用这组实验研究摩擦力时要用到二力平稳的知识D．由这组实验能够得出木块受到的滑到摩擦力和转动摩擦力的大小别离为3N和1N11．如图甲所示：有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干．利用这些器材可以连接成一个有冷、热两挡风的简易电吹风电路．要求在利历时，只要断开S1，则既无风又不发烧；只闭合S1时吹冷风；同时闭合S1和S2时吹热风．下图为某物理爱好小组的四位同窗别离设计的四种电路连接图，其中符合要求的是( )12．如图所示，电源电压维持不变，不计温度对电阻的阻碍，将滑 动变阻器滑片P 从某一名置移动到另一位置，则电压表的示数由 8V 变成5V ，电流表示数相应由0，3A 变为0．6A ，那么定值电阻 R 0的电功率改变量为 ( )A ．0．9WB ．2．7WC ．3．3WD ．3．9W第Ⅱ卷(非选择题 共76分)二、填空题(每空1分，共28分)13．一节干新电池的电压为 伏．家庭电路中，电灯与操纵它的开关之间是 的 (选填“串联”或“并联”)．家顶用电器每一个月的耗电量可用 表计量．14．世博期间，游客能够乘坐游船领略世博园区美景．若某游船在浦江上直航240米历时60秒，则该游船的速度为 米／秒．以该船为参照物，岸上的中国馆是 的(选填“静止”或“运动”)．阳光下，游船的甲板温度升高，这是通过 的方式改变了它的内能．15．小明把柚子皮放到冰箱的保鲜层，把猪肉放至冰冻层中．过一段时刻，打开冰箱会闻到柚皮的香味，从分子动理论的角度分析，香味的存在说明了 ；宏观上看到柚子皮又干又瘪，说明柚子皮中的某种物质在这段时刻发生的物态转变是 ；出于安全考虑，电冰箱、洗衣机等有金属外壳的用电器都应利用 (选填“两”或“三” 线插头供电．16．右表是一台电热水器的一 些技术参数．[已知：c 水=4．2×103J ／(kg ·℃)；天然气的热值为8×107J ／m 3](1)现将热水器的水箱装满水，通电后正常工作2400s ，热水器消耗的电能是 J ； 这些能量相当于 m 3的天然气完全燃烧放出的能量；(2)这次通电使水温从25℃上升到45℃，水箱中钧水所吸收的热量是 J ； (3)电热水器的热效率是 ．17．一个重12N ，体积为8×10－4m 3的小球，用手将其浸没在水中，现在小球受到的浮力为 N(g 取10N／kg)；松开手后，小球将 (“上浮”、“下沉”或“悬浮”)，此运动进程中小球受到水的压强 (“变大”、“变小”、或“不变”)．18．如图所示，物体在水平推力F 的作用下，从 甲图位置匀速运动到乙图位置；在此进程中， A 对桌面的压强将 (填“变大”、“不 变”或“变小”)；若物体A 的重力为2．5N ，与 桌面的接触面积为0．05m 2，则图乙中物体A 对桌面的压力为 N ，压强为 Pa ．型号 FED —H50 额定电压 220V最大水量50kg额定功率 2000W19．如图甲所示，开关S闭合时，电压表V和V 1的示数别离如图乙、丙所示，则该电路中流经灯泡的电流大小为A．20．某电器元件上标有“6V 6W”字样，其电流I随两头电压U转变关系的曲线如图所示．当元件两头的电压为2V时，元件的电阻为 ，电功率为W．21．如图是“探讨平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板双侧的直尺上，以A蜡烛为成像物体．(1)为便于观看，该实验最好在环境中进行(选填“较敞亮”或“较黑暗”)；另外，采纳透明玻璃板代替平面镜，尽管成像不如平面镜清楚，但却能在观看到A蜡烛像的同时，也能观看到，巧妙地解决了确信像的位置和大小的问题．(2)点燃A蜡烛，警惕地移动B蜡烛，直到它与A蜡烛的像重合为止，这时发觉像与物的大小相等：进一步观看A、B两支蜡烛在直尺上的位置，发觉像和物的连线与玻璃板，像和物到玻璃板的距离相等．22．小华将漆包线(表面涂有绝缘漆的铜线)绕在两个完全相同的铁钉上，制成了简易电磁铁甲和乙，按图连接好电路，探讨“阻碍电磁铁磁性强弱的因素”．请你结合该实验中的具体情形，回答下面的问题：(1)通过观看电磁铁的不同，能够判定电磁铁的磁性强弱不同．(2)流过电磁铁甲的电流电磁铁乙的电流(填“大于”、“小于”或“等于”)，电磁铁甲、乙磁性强弱不同的缘故是．三、解答(共48分)23．(6分)请按要求作图．(1)如图甲所示，A，B，是物体AB在平面镜中的像，请在图中作出平面镜．(2)如图乙所示，在右边杠杆上画出剪子剪树枝时的动力F 1、动力臂L 1和阻力F2．(3)将图丙中与开关串联的一般照明灯泡，及一个两线插座正确地连接抵家庭电路中．24．(4分)小明同窗暑假跟从父母去至宝岛游玩，带回一小块鹅卵石，他想测量它的密度．但身旁没有量筒，无法测量体积，小成想了想，用天平和砝码、可乐瓶、剪子，吸管、细线和水做了如下实验，最后算出了这块鹅卵石的密度．下面是他实验的步骤： A ．用已调平的天平测出鹅卵石的质量m 0．B ．用剪子将可乐瓶剪去一部份，侧壁插入吸管，制成如图所示的溢水杯：C ．将溢水杯放在天平的左盘中，测出它的质量m 1；D ．在溢水杯中装满水，测出溢水杯装满水后的总质量m 2；E ．将鹅卵石用细线系住，慢慢浸没于水中；F ．待水停止溢出时，松开细线让鹅卵石沉底，测出现在溢 水杯、水和鹅卵石的总质量m 3．请分析各量之间的关系，利用测量数据计算该鹅卵石的密度． (1)利用实验中所提供的物理量，请写出鹅卵石体积的表达式V= ．在取得鹅卵石体积的进程中，小明采纳的科学方式是 ． (2)请写出鹅卵石密度的表达式ρ= ．(3)在所列实验步骤中，多余的一步是 ．(请填写表示步骤序号的字母) 25．(4分)物理实验探讨：(1)探讨一：晓丽在研究动能E K 与m 、v 关系的实验中，是用小球去撞击木块，并通过木块来反映动能的大小，这种方式叫做 法(选填“操纵变量法”“类比法”“转换法”)．她查阅资料得知：E K 与m 、v 的关系是212K E mv =． (2)探讨二：如图所示，将两个相同的小车别离放在两个相同的管道中，然后让速度相等的风和水流别离通过这两个管道，小车别离被推动一段距离，实验记录如下：流体风 水流 小车被推动距离／cm79①在相同的时刻内，相同的面积上，小车从两种不同的能源上取得的能量 ．(选 填“相同”或“不同”)②在单位时刻内、单位面积上从某种能源中所能取得的能量叫做能流密度．这是评判能源好坏的重要指标之一．一样地说，水能的能流密度比风能的能流密度 ．③若水的流速为v ，密度是ρ，请你推导出水能的能流密度A 的表达式：A= ．26．(7分)如图所示是小明“探讨阻碍滑动摩擦力大小的因素”的实验．铜块和木块的大小和形状完全相同，实验时弹簧测力计拉着物体沿水平方向做匀速直线运动． (1)比较(甲)、(乙)两图，可取得的结论是 ．(2)图(甲)中弹簧测力计的读数是 N ．若物体不是做匀速运动，而是做加速直线 运动，弹簧测力计读数 摩擦力：若物体做减速直线运动，弹簧测力计读数 摩擦力(填“大于”、“等于”或“小于”)．(3)实验时，小明先在竖直方向上对弹簧测力计 调零，然后用弹簧测力计拉着物体沿水平方向 做匀速直线运动，则测出的摩擦力 实 际摩擦力(填“大于”、“等于”或“小于”)．(4)实际操作时，手拉着弹簧测力计做匀速直线运动是比较难做到的，因此测力计的读数不一定等于摩擦力的大小．请你提出一个改良的方法，确保测力计的读数等于摩擦力的大小．你的做法(画图或文字说明)：；你的上述做法的要紧理由是：．27．(5分)(本题计算部份需要写出相应的依据和进程)图甲是建筑工地上常见的塔式起重机示用意．这种起重机要紧用于衡宇建筑施工中物料的竖直或水平输送．(1)由杠杆的平稳条件可知，塔式起重机的起重量随起吊幅度而转变，起吊幅度越大，起重量．(2)某塔式起重机是通过电动机带动如图乙所示滑轮组竖直起吊物料的．已知起吊重为3×104N的物料时，电动机的输出功率为60kW，物料匀速上升的速度为1．5m／s．试求：①电动机作用在滑轮组上的水平拉力F；②这次起吊时滑轮组的机械效率．28．(5分)(本题计算部份需要写出相应的依据和进程)我校研究性学习中围绕电动自行车问题进行了普遍研究，其中的部份问题如下．某电动自行车蓄电池的供电电压为36V．若该电动自行车包括载人共重1000N，匀速行驶时所受阻力为总重的0．03倍，而这时供电电流为10A，若电动机把电能转化为机械能的效率为75％．求：(1)蓄电池的输出功率是多少?(2)自行车前进的速度多大．29．(7分)小明设计了一种“自动限重器”，如图(甲)所示．该装置由操纵电路和工作电路组成，其要紧元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R1和滑动变阻器R2等．压敏电阻R1的阻值随压力F转变的关系如图(乙)所示．当货架经受的压力达到限定值，电磁继电器会自动操纵货物装载机停止向货架上摆放物品．已知操纵电路的电源电压U=6V，电磁继电器线圈的阻值忽略不计．请你解答下列问题：(1)由图(乙)中的图象可知，随着压力F的增大，压敏电阻R1的阻值将．(2)用笔画线代替导线将图(甲)的电路连接完整．(3)随着操纵电路电流的增大，电磁铁的磁性将，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下．若货架能经受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为Ω．30．(4分)由于流体的粘滞性，使得在流体中运动的物体要受 到流体阻力，在一样情形下，半径为R 的小球以速度v 运动 时，所受的流体阻力可用公式6f Rv πη=表示．(1)小球在流体中运动时，速度越大，受到的阻力 ．小球在流体中运动时，除受到重力、阻力的作用，还受到 力．(2)密度为ρ、半径为R 的小球在密度为ρ0、粘滞系数为η的液体中(足够深)由静止自由下落时的v-t ，图像如图所示，请推导出速度v r 的数学表达式：v r = ．(球的体积公式343V R π=) 31．(6分)小明想利用实验室所提供的器材测量未知电阻R x (阻值约为1k Ω)．实验室所提供的器材有：电源(电压约为9V)、滑动变阻器R(100Ω 2A)、电流表(量程为0～0．6A 、分度值为0．02A)、电压表(量程为0～3V 、分度值为0．1V)各一个，开关S 1、S 2两只，导线若干．(1)小明设计了如图所示的电路进行测量．你以为小明可否测出未知电阻R x ?什么缘故? (2)请你选用上述器材设计方案测出未知电阻R x ．要求： ①画出实验电路图； ②简述实验步骤；③写出R x 的表达式(用已知量和测得量表示)．参考答案一、选择（每题2分，共24分） DCBD DBBA DBCB 二、填空题（每空1分，共28分） 13． 串联 电能14． 4 运动 热传递15． 分子在不断地做无规则运动 蒸发 三 16． ×106 ×106 % 17． 8 下沉 变大 18． 变小 50 19．20． 4 121． 较黑暗 B 蜡烛 垂直22． 吸引大头针多少 等于 线圈匝数不同三、解答（共48分） 23．（6分）甲中注意反光面朝左；乙中F 1向下即可，阻力向下；丙中开关控火，灯接零线 24．（4分）（m 2- m 3+ m 0）/ρ水 替代法 ρ水m 0/（m 2- m 3+ m 0） C 25．(4分) 转换法 不同 大 ρv 3/226．(7分)（1）接触面粗糙程度相同时，压力越大，摩擦力越大（2）大于小于（3）小于（3）固定弹簧测力计的拉环，将长木板向左拉摩擦力与物体运动的速度无关27．(5分) （本题计算部份需要写出相应的依据和进程）（1）越小(1分)（2）F=P/v=60000/3N=20000N(2分)（3）η=Gh/Pt= Gv/P =(3×104×60000)W=75%(2分)28．(5分)（1）P=UI=36V×10A=360W (2分)（2）f=30N (1分)，有效功率270W(1分)，速度9m/s(1分)29．（7分）（1）变小(1分)（2）R1和R2和线圈串联成操纵电路，电源和货物装载机串联成工作电路(2分)（3）增强(2分)电流30mA时总电阻为200Ω，查800N时R1为80Ω，故R1至少120Ω(2分) 30．（4分）（1）越大浮(各1分)（2）2（ρ-ρ0）R2g/9η(2分)31．（6分）（1）不能，因为电流最大约为0.09A，不能准确测量(2分)（2）用开关S2与R x并联，用带开关S3的电压表与R并联(2分)（3）A．将R调到100Ω；B．仅闭合S1和S2，读出电流表示数I；C．仅闭合S1和S3，读出电压表示数U；R x=(IR-U)R/U =(IR2/U)-R(2分)。
