1-1测量的基本概念、测量误差1-2传感器及其基本特性

第一章 检测技术的基本概念 考核知识点和考核要求：1、领会：测量的基本概念及测量方法，测量结果的数据统计及处理2、掌握：测量误差及分类，传感器及其基本特性3、熟练掌握：绝对误差和相对误差的计算，仪表的精度等级 第一节 测量的基本概念与方法 1）根据测量是否随时间变化：静态测量。

例如：激光干涉仪对建筑物的缓慢沉降做长期监测是静态测量 动态测量。

例如：光导纤维陀螺仪测量火箭飞行速度、方向是动态测量 2）根据测量的手段不同：直接测量：直接读取被测量的测量结果。

例如：磁电式仪表测量电流电压、离子敏MOS 场效应管晶体测量PH 值和甜度间接测量：对与被测量有确定函数关系的量进行直接测量，再代入函数关系式计算测量量。

例如：测量物体密度3）根据测量结果的显示方式：模拟式测量和数字式测量（其中：数字式测量比模拟式测量精度要高） 4）根据是否是在生产过程中或流水线上测量：在线测量。

例如：自动化机床边加工边测量，在实际中大多采用在线测量方式 离线测量5）根据测量的具体手段：偏位式测量：被测量作用于仪表内部的比较装置，使该比较装置产生偏移量，直接以仪表的偏移量表示被测量的测量方式（直接用偏移量的大小表示测量量）。

例如：弹簧秤测量物体质量，高斯计测量磁场强度。

特点：简单迅速但精度低。

易产生灵敏度漂移和零点漂移零位式测量：被测量与仪表内部的标准量比较，当系统达到平衡时，用已知标准量的值决定被测量的值（标准量的值为测量量的值）。

例如：天平测量物体质量，平衡式电桥测量电阻值。

特点：精度高但平衡复杂。

微差式测量：预先使被测量与测量装置内部的标准量取得平衡，当被测量有微小变化时，测量装置失去平衡，偏位式仪表指示出变化部分的数值（先平衡再有微量变化时）。

例如：天平测量化学药品，钢板厚度测量。

特点：上述两者的综合 第二节 测量误差及分类1.真值：是指在一定条件下被测量客观存在的实际值。

分类：1）理论真值（例：三角形的内角之和为180°）2）约定真值（例：标准条件下，水的三相点为273.16K ，金的凝固点为1064.18℃）3）相对真值（例：凡精度高一级或几级的仪表的误差是精度低的仪表误差的1/3以下时，则精度高的仪表的测量值可认为是相对真值）2.测量误差：测量值与真值之间的差值 根据其特征不同：1）绝对误差：是指测量值A x 与真实值A 0之间的差值，即Δ＝A x －Ａ0 2）相对误差：反应测量值偏离真值程度的大小实际相对误差A γ:绝对误差Δ与被测量的真值Ａ0的百分比， %1000⨯∆=A Aγ示值（标称）相对误差x γ：绝对误差∆与被测量A x 的百分比，%100⨯∆=xxA γ满度（引用）相对误差m γ：绝对误差∆与仪器满度值A m 的百分比，%100m⨯∆=A mγ3. 准确度等级S ：当∆ 取仪表的最大绝对误差值∆m 时，满度相对误差常被用来确定仪表的准确度等级，100mm⨯=A ΔS 注意：仪表的准确度在工程中也常称为“精度”，准确度等级习惯上称为精度等级。

《自动检测技术》习题集及部分参考答案第一章传感器和测量的基本知识§1-1测量的基本概念复习思考题1．测量的定义及其内容是什么？2．直接测量和间接测量的定义是什么？3．直接测量的方法有几种方法？它们各自的定义是什么？4．仪表精度有几个指标？它们各自的定义是什么？（学习指导p1）5．仪表分辨力的定义是什么？作业题1．测量是借助和和，取得被测对象的某个量的大小或符号；或者取得与之间的关系。

（专用技术；设备；实验；计算；一个变量；另一变量）2．测量是将被测量与通过专用的技术和设备进行比表示测量结果时，必须注明（同性质的标准量；比较；标准量倍数；标准量某0的单位）3．直接测量是从事先间的函数关系，先测出，再通过相应的函数关系，被测量的数值。

（分度好的表盘；被测量；某种中间量；中间量；计算出）4．直接测量方法中，又分，和。

（零位法；偏差法；微差法）5．零位法是指在比较仪器中进行，让仪器指零机构，从而确定被测量等于该方法精度（被测量；已知标准量；比较；达到平衡（指零）；已知标准量；较高）6．偏差法是指测量仪表用，直接指出被测量的大小。

该法测量精度一般不高。

（指针、表盘上刻度线位移）7．微差法是和的组合。

先将被测量与一个进行用测出。

（零位法；偏差法；已知标准量；比较；偏差法）8．测量仪表指示值程度的量称为精密度。

测量仪表指示值有规律地称为准确度。

（不一致；偏离真值）9．测量仪表的精确度简称，是和以测量误差的来表示。

（精度；精密度；准确度；相对值）10．显示仪表能够监测到被测量（最小变化）§1-2传感器的一般特性复习思考题1．试述传感器的定义及其在检测中的位置。

2．传感器静态特性和动态特性的定义是什么？3．传感器静态特性的技术指标及其各自的定义是什么？作业题1．传感器是与被测对象接触的环节，它将被测量转换成与机构。

它是检测和控制中最关键的部分。

（最初；被测量有确定对应关系；电量）2．通常用传感器的和来描述传感器输出-输入特性。

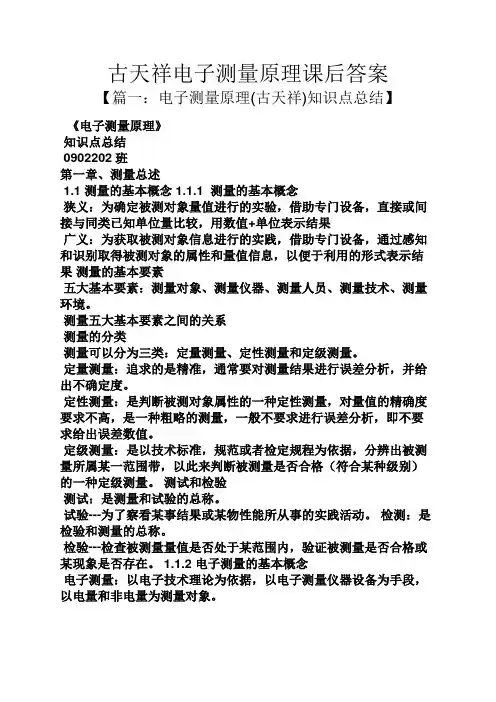

古天祥电子测量原理课后答案【篇一：电子测量原理(古天祥)知识点总结】《电子测量原理》知识点总结0902202班第一章、测量总述1.1 测量的基本概念 1.1.1 测量的基本概念狭义：为确定被测对象量值进行的实验，借助专门设备，直接或间接与同类已知单位量比较，用数值+单位表示结果广义：为获取被测对象信息进行的实践，借助专门设备，通过感知和识别取得被测对象的属性和量值信息，以便于利用的形式表示结果测量的基本要素五大基本要素：测量对象、测量仪器、测量人员、测量技术、测量环境。

测量五大基本要素之间的关系测量的分类测量可以分为三类：定量测量、定性测量和定级测量。

定量测量：追求的是精准，通常要对测量结果进行误差分析，并给出不确定度。

定性测量：是判断被测对象属性的一种定性测量，对量值的精确度要求不高，是一种粗略的测量，一般不要求进行误差分析，即不要求给出误差数值。

定级测量：是以技术标准，规范或者检定规程为依据，分辨出被测量所属某一范围带，以此来判断被测量是否合格（符合某种级别）的一种定级测量。

测试和检验测试：是测量和试验的总称。

试验---为了察看某事结果或某物性能所从事的实践活动。

检测：是检验和测量的总称。

检验---检查被测量量值是否处于某范围内，验证被测量是否合格或某现象是否存在。

1.1.2 电子测量的基本概念电子测量：以电子技术理论为依据，以电子测量仪器设备为手段，以电量和非电量为测量对象。

电子测量的特点：（1）测量频率范围宽（2）量程范围宽（3）测量准确度高（4）测量速度快（5）易于实现遥测（6）易于实现测量自动化和智能化1.2 计量的基本概念1.2.1 计量的定义、特征、分类计量：是实现单位统一、量值准确可靠的活动。

是利用技术和法制手段实施的一种特殊形式的测量。

计量的三个主要特征是：法制性、统一性和准确性。

测量与计量的比较联系：①计量是一种特殊的测量②计量是测量的基础和依据区别：①比较对象不同，②测量误差不同，③误差来源不同，④目的不同，⑤内容不同，⑥对象不同，⑦存在范围不同1.2.2 比对、检定和校准对比: 在规定条件下，对相同准确度等级的同种测量标准或者测量器具之间的量值进行比较，其目的是考核量值的一致性。

《机械工程测试技术基础》知识点总结引言机械工程测试技术是机械工程领域中的重要组成部分，它涉及到对机械系统的性能、参数和状态进行测量、分析和评估。

随着科技的发展，测试技术在提高产品质量、优化设计、降低成本和保障安全等方面发挥着越来越重要的作用。

第一部分：测试技术概述1.1 测试技术的定义测试技术是指利用各种仪器和方法对机械系统进行定量或定性的测量，以获取系统的性能参数和状态信息。

1.2 测试技术的重要性质量控制：确保产品符合设计标准和用户需求。

故障诊断：及时发现并解决机械故障，延长设备使用寿命。

性能优化：通过测试数据对机械系统进行优化设计。

第二部分：测试技术基础2.1 测量的基本概念测量单位：国际单位制（SI）和常用单位。

测量误差：系统误差、随机误差和测量不确定度。

2.2 传感器原理电阻式传感器：利用电阻变化来测量物理量。

电容式传感器：基于电容变化来测量。

电感式传感器：基于电感变化来测量。

光电传感器：利用光电效应来测量。

2.3 信号处理技术模拟信号处理：滤波、放大、模数转换。

数字信号处理：FFT、数字滤波、谱分析。

2.4 数据采集系统硬件组成：数据采集卡、接口、传感器。

软件功能：数据采集、处理、存储和分析。

第三部分：机械性能测试3.1 力和扭矩测试力测试：静力测试和动力测试。

扭矩测试：静态扭矩和动态扭矩的测量。

3.2 振动测试振动类型：随机振动、谐波振动、冲击振动。

振动测量：加速度计、速度计和位移计的使用。

3.3 温度测试接触式温度测量：热电偶、热电阻。

非接触式温度测量：红外测温技术。

3.4 流体特性测试压力测试：压力传感器的应用。

流量测试：流量计的选择和使用。

3.5 材料特性测试硬度测试：布氏硬度、洛氏硬度和维氏硬度。

疲劳测试：循环加载下的应力-应变关系。

第四部分：测试技术的应用4.1 机械系统的故障诊断故障信号的采集：振动、声音、温度等。

故障特征的提取：频域分析、时域分析。

故障诊断方法：专家系统、神经网络、模糊逻辑。
