PLC基本指令-台达PLC

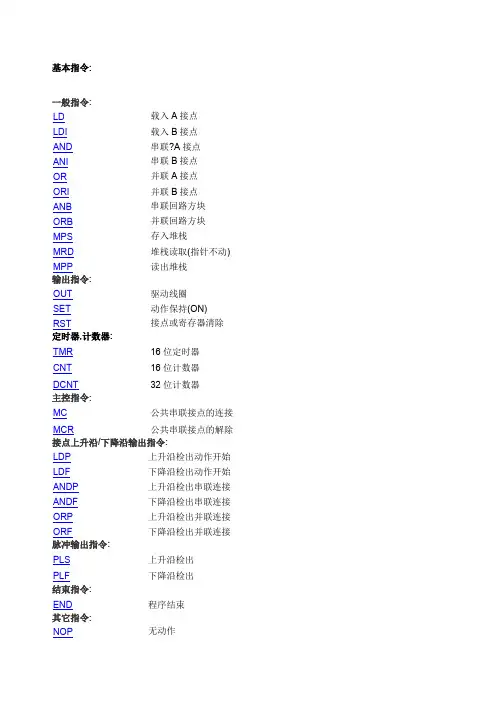

PLC基本指令:一般指令:LD 载入A 接点LDI 载入B 接点AND 串联 A 接点ANI 串联B 接点OR 并联A 接点ORI 并联B 接点ANB 串联回路方块ORB 并联回路方块MPS 存入堆栈MRD 堆栈读取(指针不动) MPP 读出堆栈输出指令:OUT 驱动线圈SET 动作保持(ON)RST 接点或寄存器清除定时器,计数器:TMR 16 位定时器CNT 16 位计数器DCNT 32 位计数器主控指令:MC 公共串联接点的连接MCR 公共串联接点的解除接点上升沿/下降沿输出指令:LDP 上升沿检出动作开始LDF 下降沿检出动作开始ANDP 上升沿检出串联连接ANDF 下降沿检出串联连接ORP 上升沿检出并联连接ORF 下降沿检出并联连接脉冲输出指令:PLS 上升沿检出PLF 下降沿检出结束指令:END 程序结束其它指令:NOP 无动作INV 运算结果反相P 指针I 中断插入指针步进梯形指令:STL 程序跳至副母线RET 程序返回主母线应用指令:程序流程控制:00CJ 条件转移01CALL 呼叫子程序02SRET 子程序结束03IRET 中断插入返回04EI 中断插入允许05DI 中断插入禁止06FEND 主程序结束07WDT 逾时监视定时器08FOR 循环范围开始09NEXT 循环范围结束传送比较:10CMP 比较设定输出11ZCP 区间比较12MOV 数据传送13SMOV 移位传送14CML 反转传送15BMOV 全部传送16FMOV 多点传送17XCH 数据交换18BCD BIN →BCD 变换19BIN BCD →BIN 变换四则逻辑运算:20ADD BIN 加法21 SUB BIN 减法22MUL BIN 乘法23DIV BIN 除法24INC BIN 加一25DEC BIN 减一26WAND/DAND 逻辑与 (AND) 运算27WOR/DOR 逻辑或(OR) 运算28WXOR/DXOR 逻辑异或(XOR) 运算29NEG 取负数(取2 的补码)循环移位与移位:30ROR 右循环31ROL 左循环32RCR 附进位标志右循环33RCL 附进位标志左循环34SFTR 位右移35SFTL 位左移36WSFR 字右移37WSFL 字左移38SFWR 位移写入39SFRD 位移读出数据处理:40ZRST 批次复位41DECO 译码42ENCO 编码43SUM On 位数量44BON On 位判定45MEAN 平均值46ANS 信号报警器置位47ANR 信号报警器复位48SQR BIN 开平方49FLT BIN 整数→二进制浮点数变换高速处理:50REF I/O 状态即时刷新51REFF 输入滤波器时间调整52MTR 矩阵分时输入53DHSCS 比较置位(高速计数器)54DHSCR 比较复位(高速计数器) 55DHSZ 区间比较(高速计数器) 56SPD 脉冲频率检测57PLSY 脉冲输出58PWM 脉冲波宽调制59PLSR 附加减速脉冲输出便利指令:60IST 手动/自动控制61SER 数据检索62ABSD 绝对方式凸轮控制63 INCD 相对方式凸轮控制64TTMR 示教式定时器65STMR 特殊定时器66ALT On/Off 交替67RAMP 斜坡信号68 DTM 数据转换与搬移69SORT 数据整理排序外部设定显示:70TKY 十键键盘输入71 HKY 十六键键盘输入72DSW 数字开关73SEGD 七段显示器译码74SEGL 七段显示器分时显示75ARWS 方向开关控制76ASC ASCII 码变换77PR ASCII 码打印外部SER设备：78FROM 扩展模块CR数据读出79TO 扩展模块CR数据写入80RS 串行数据传送81PRUN 8 进制位传送82ASCI HEX 转为ASCII83HEX ASCII 转为HEX84CCD 校验码85VRRD 电位器值读出86VRSC 电位器刻度读出87ABS 绝对值运算88PID PID 运算台达变频器通讯:100MODRD MODBUS 数据读取101MODWR MODBUS 数据写入102FWD 变频器正转指令103REV 变频器反转指令104STOP 变频器停止指令105RDST 变频器状态读取106 RSTEF 变频器异常复位107LRC LRC 校验码计算108CRC CRC 校验码计算150 MODRW MODBUS 資料讀出/?入206 ASDRW 台達伺服器通?浮点运算:110DECMP 二进制浮点数比较112DMOVR 浮点数值数据移动111DEZCP 二进制浮点数区间比较116 DRAD 角度→弧度117DDEG 弧度→角度118DEBCD 二进制浮点数→十进制浮点数119DEBIN 十进制浮点数→二进制浮点数120DEADD 二进制浮点数加法121DESUB 二进制浮点数法122DEMUL 二进制浮点数乘法123DEDIV 二进制浮点数除法124DEXP 二进制浮点数取指数125DLN 二进制浮点数取自然对数126DLOG 二进制浮点数取对数127DESQR 二进制浮点数平方128DPOW 浮点数乘方129INT 二进制浮点数→BIN 整数变换130DSIN 二进制浮点数SIN 运算131DCOS 二进制浮点数COS 运算132DTAN 二进制浮点数TAN 运算133DASIN 二进制浮点数ASIN 运算134DACOS 二进制浮点数ACOS 运算135DATAN 二进制浮点数ATAN 运算136DSINH 二进制浮点数SINH 运算137DCOSH 二进制浮点数COSH 运算138DTANH 二进制浮点数TANH 运算172DADDR 浮点数值加法173DSUBR 浮点数值减法174DMULR 浮点数值乘法175DDIVR 浮点数值除法数据处理 II :143DELAY 延迟指令144 GPWM 一般用脉冲波宽调变145 FTC 模糊化温度控制147 SWAP 上/下字节交换148MEMR 文件寄存器读出149MEMW 文件寄存器写入151PWD 输入脉宽检测152RTMU I 中断子程序执行时间测量开始153RTMD I 中断子程序执行时间测量结束154RAND 随机数值产生109SWRD 数字开关读取196 HST 高速定时器176 MMOV 16 32 位数值转换177 GPS (GPS) 接收通讯指令178 DSPA 太阳能板位置指令179WSUM求和202SCAL比例值运算203SCLP参数型比例值运算205CMPT表格比较指令207CSFO撷取速度与追随输出指令定位控制:155DABSR ABS 现在值读出156ZRN 原点回归157PLSV 附旋转方向脉冲输出158 DRVI 相对定位159DRVA 绝对定位191DPPMR 双轴相对点运动192DPPMA 双轴绝对点运动193DCIMR 双轴相对圆弧插补194DCIMA 双轴绝对圆弧插补195DPTPO 单轴建表式脉冲输出197 DCLLM 闭回路定位控制198 DVSPO 可变速度脉波输出199 DICF 立即变更频率指令万年历:160TCMP 万年历数据比较161 TZCP 万年历数据取间比较162TADD 万年历数据加法163TSUB 万年历数据减法166TRD 万年历数据读出167TWR 万年历数据写入169 HOUR 时间表格雷码:170GRY BIN→GRY 码变换171GBIN GRY 码→BIN 变换矩阵:180MAND 矩阵与（AND）运算181MOR 矩阵或（OR）运算182MXOR 矩阵异或（XOR）运算183 MXNR 矩阵同或（XNR）运算184MINV 矩阵反相185MCMP 矩阵比较186MBRD 矩阵位读出187MBWR 矩阵位写入188MBS 矩阵位位移189MBR 矩阵位循环移位190 MBC 矩阵位状态计数接点型态逻辑运算:215LD&S1 & S2216LD|S1 | S2217LD^S1 ^ S2218AND&S1 & S2219AND|S1 | S2220AND^S1 ^ S2221OR&S1 & S2222OR|S1 | S2223OR^S1 ^ S2接点型态比较指令:224LD=S1＝S2 225LD>S1＞S2 226LD<S1＜S2 228LD<>S1≠S2 229LD<=S1≦S2 230LD>=S1≧S2 232AND=S1＝S2 233AND>S1＞S2 234AND<S1＜S2 236AND<>S1≠S2 237AND<=S1≦S2 238AND>=S1≧S2 240OR=S1＝S2 241OR>S1＞S2 242OR<S1＜S2 244OR<>S1≠S2 245OR<=S1≦S2 246OR>=S1≧S2。
