台达PLC基本指令介绍教学教材

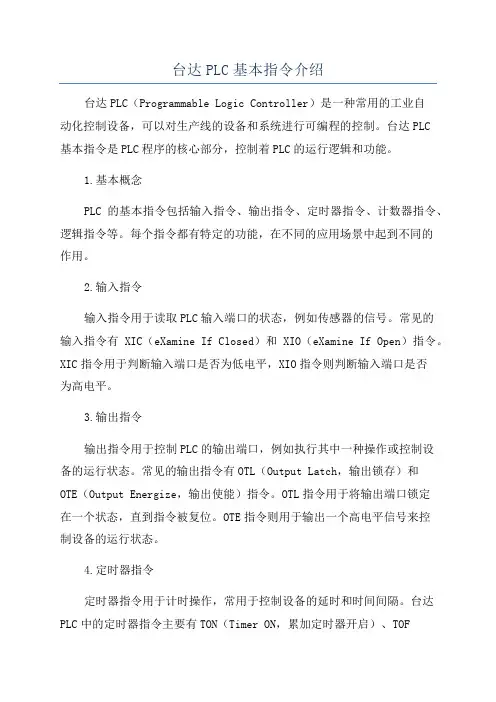

台达PLC基本指令介绍台达PLC（Programmable Logic Controller）是一种常用的工业自动化控制设备，可以对生产线的设备和系统进行可编程的控制。

台达PLC基本指令是PLC程序的核心部分，控制着PLC的运行逻辑和功能。

1.基本概念PLC的基本指令包括输入指令、输出指令、定时器指令、计数器指令、逻辑指令等。

每个指令都有特定的功能，在不同的应用场景中起到不同的作用。

2.输入指令输入指令用于读取PLC输入端口的状态，例如传感器的信号。

常见的输入指令有XIC（eXamine If Closed）和XIO（eXamine If Open）指令。

XIC指令用于判断输入端口是否为低电平，XIO指令则判断输入端口是否为高电平。

3.输出指令输出指令用于控制PLC的输出端口，例如执行其中一种操作或控制设备的运行状态。

常见的输出指令有OTL（Output Latch，输出锁存）和OTE（Output Energize，输出使能）指令。

OTL指令用于将输出端口锁定在一个状态，直到指令被复位。

OTE指令则用于输出一个高电平信号来控制设备的运行状态。

4.定时器指令定时器指令用于计时操作，常用于控制设备的延时和时间间隔。

台达PLC中的定时器指令主要有TON（Timer ON，累加定时器开启）、TOF（Timer OFF，累加定时器关闭）和TP（Timer Pause，累加定时器暂停）指令。

TON指令在指定的时间内保持输出端口的高电平状态，TOF指令在指定的时间内保持输出端口的低电平状态，TP指令用于暂停定时器的计时过程。

5.计数器指令计数器指令用于计数操作，常用于统计一些事件的次数。

台达PLC中的计数器指令主要有CTU（Counter UP，升计数器）和CTD（Counter DOWN，降计数器）指令。

CTU指令在每次接收到触发信号时，将计数器的值增加1，CTD指令则在每次接收到触发信号时，将计数器的值减少16.逻辑指令逻辑指令用于实现复杂的逻辑控制，包括逻辑运算、比较运算等。

台达PLC基本指令介绍
1.连续ON指令（COP）
连续ON指令用于在特定条件下持续打开输出。

它的语法是COP Dxxx。

其中，Dxxx是一个变量，表示PLC输出的名称或地址。

连续ON指令可以
用于实现常开输出。

2.连续OFF指令（COF）
连续OFF指令用于在特定条件下持续关闭输出。

它的语法是COF Dxxx。

其中，Dxxx是一个变量，表示PLC输出的名称或地址。

连续OFF
指令可以用于实现常闭输出。

3.打开指令（OUT）
打开指令用于打开特定的输出。

它的语法是OUT Dxxx。

其中，Dxxx
是一个变量，表示PLC输出的名称或地址。

打开指令可以用于实现瞬态输出。

4.关闭指令（RST）
关闭指令用于关闭特定的输出。

它的语法是RST Dxxx。

其中，Dxxx
是一个变量，表示PLC输出的名称或地址。

关闭指令可以用于瞬态输出的
复位操作。

5.延时指令（TON）
延时指令用于在满足特定条件后延时一段时间后打开输出。

它的语法
是TON Dxxx, Txxx。

其中，Dxxx是一个变量，表示PLC输出的名称或地址；Txxx是一个常量，表示延时的时间。

延时指令可以用于控制延时开
启输出。

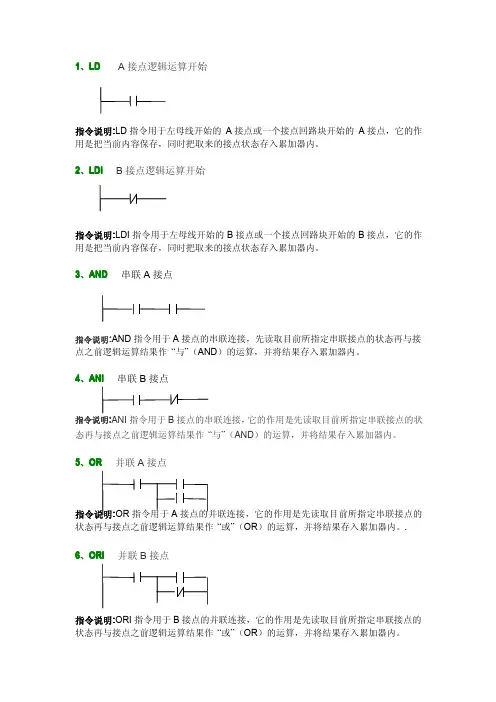

1、LD A接点逻辑运算开始指令说明:LD指令用于左母线开始的A接点或一个接点回路块开始的A接点，它的作用是把当前内容保存，同时把取来的接点状态存入累加器内。

2、LDI B接点逻辑运算开始指令说明:LDI指令用于左母线开始的B接点或一个接点回路块开始的B接点，它的作用是把当前内容保存，同时把取来的接点状态存入累加器内。

3、AND串联A接点指令说明:AND指令用于A接点的串联连接，先读取目前所指定串联接点的状态再与接点之前逻辑运算结果作“与”（AND）的运算，并将结果存入累加器内。

4、ANI串联B接点指令说明:ANI指令用于B接点的串联连接，它的作用是先读取目前所指定串联接点的状态再与接点之前逻辑运算结果作“与”（AND）的运算，并将结果存入累加器内。

5、OR并联A接点指令说明:OR指令用于A接点的并联连接，它的作用是先读取目前所指定串联接点的状态再与接点之前逻辑运算结果作“或”（OR）的运算，并将结果存入累加器内。

.6、ORI并联B接点指令说明:ORI指令用于B接点的并联连接，它的作用是先读取目前所指定串联接点的状态再与接点之前逻辑运算结果作“或”（OR）的运算，并将结果存入累加器内。

7、ANB串联回路方块指令说明:ANB是将前一保存的逻辑结果与目前累加器的内容作“与”（AND）的运算。

8、ORB并联回路方块指令说明:ORB是将前一保存的逻辑结果与目前累加器的内容作“或”（OR）的运算。

9、MPS存入堆栈指令说明:将目前累加器的内容存入堆栈。

（堆栈指针加一）10、MRD堆栈读取(指针不动)指令说明:读取堆栈内容存入累加器。

（堆栈指针不动）11、MPP读出堆栈指令说明:从堆栈取回前一保存的逻辑运算结果，存入累加器。

（堆栈指针减一）12、OUT驱动线圈指令说明:将OUT 指令之前的逻辑运算结果输出至指定的元件。

线圈接点动作：运算结果OUT 指令线圈接点A 接点（常开）B 接点（常闭）FALST OFF 不导通导通TRUEON导通不导通13、SET动作保持(ON)S ：接点或寄存器清除装置指令说明:当SET 指令被驱动，其指定的元件被设置为On ，且被设置的元件会维持On ，不管SET 指令是否仍被驱动。

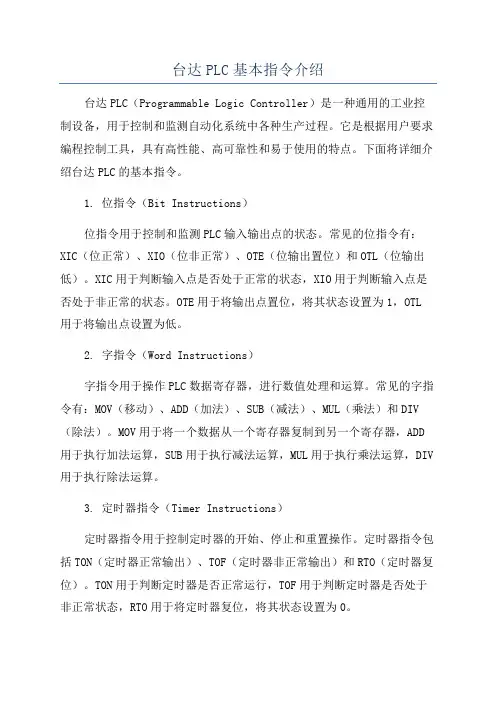

台达PLC基本指令介绍台达PLC（Programmable Logic Controller）是一种通用的工业控制设备，用于控制和监测自动化系统中各种生产过程。

它是根据用户要求编程控制工具，具有高性能、高可靠性和易于使用的特点。

下面将详细介绍台达PLC的基本指令。

1. 位指令（Bit Instructions）位指令用于控制和监测PLC输入输出点的状态。

常见的位指令有：XIC（位正常）、XIO（位非正常）、OTE（位输出置位）和OTL（位输出低）。

XIC用于判断输入点是否处于正常的状态，XIO用于判断输入点是否处于非正常的状态。

OTE用于将输出点置位，将其状态设置为1，OTL 用于将输出点设置为低。

2. 字指令（Word Instructions）字指令用于操作PLC数据寄存器，进行数值处理和运算。

常见的字指令有：MOV（移动）、ADD（加法）、SUB（减法）、MUL（乘法）和DIV （除法）。

MOV用于将一个数据从一个寄存器复制到另一个寄存器，ADD 用于执行加法运算，SUB用于执行减法运算，MUL用于执行乘法运算，DIV 用于执行除法运算。

3. 定时器指令（Timer Instructions）定时器指令用于控制定时器的开始、停止和重置操作。

定时器指令包括TON（定时器正常输出）、TOF（定时器非正常输出）和RTO（定时器复位）。

TON用于判断定时器是否正常运行，TOF用于判断定时器是否处于非正常状态，RTO用于将定时器复位，将其状态设置为0。

4. 计数器指令（Counter Instructions）计数器指令用于控制计数器的增加、减少和重置操作。

计数器指令包括CTU（计数器递增输出）、CTD（计数器递减输出）和CTU（计数器复位）。

CTU用于判断计数器是否递增，CTD用于判断计数器是否递减，CTU用于将计数器复位，将其值设置为0。

5. 跳转指令（Jump Instructions）6. 数据处理指令（Data Handling Instructions）数据处理指令用于处理数据及数据寄存器。

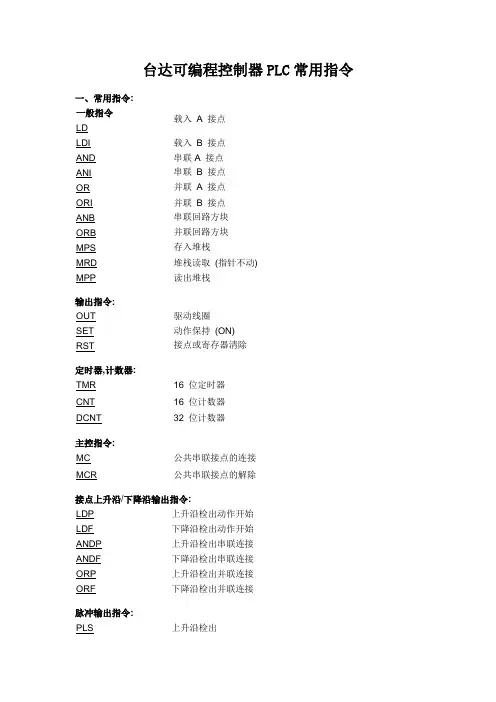

台达可编程控制器PLC常用指令一、常用指令:一般指令载入A 接点LDLDI 载入B 接点AND 串联 A 接点ANI 串联B 接点OR 并联A 接点ORI 并联B 接点ANB 串联回路方块ORB 并联回路方块MPS 存入堆栈MRD 堆栈读取(指针不动)MPP 读出堆栈输出指令:OUT 驱动线圈SET 动作保持(ON)RST 接点或寄存器清除定时器,计数器:TMR 16 位定时器CNT 16 位计数器DCNT 32 位计数器主控指令:MC 公共串联接点的连接MCR 公共串联接点的解除接点上升沿/下降沿输出指令:LDP 上升沿检出动作开始LDF 下降沿检出动作开始ANDP 上升沿检出串联连接ANDF 下降沿检出串联连接ORP 上升沿检出并联连接ORF 下降沿检出并联连接脉冲输出指令:PLS 上升沿检出PLF 下降沿检出结束指令:END 程序结束其它指令:NOP 无动作INV 运算结果反相P 指针I 中断插入指针步进梯形指令:STL 程序跳至副母线RET 程序返回主母线二、应用指令:程序流程控制:00 CJ 条件转移01 CALL 呼叫子程序02 SRET 子程序结束03 IRET 中断插入返回04 EI 中断插入允许05 DI 中断插入禁止06 FEND 主程序结束07 WDT 逾时监视定时器08 FOR 循环范围开始09 NEXT 循环范围结束传送比较:10 CMP 比较设定输出11 ZCP 区间比较12 MOV 数据传送13 SMOV 移位传送14 CML 反转传送15 BMOV 全部传送16 FMOV 多点传送17 XCH 数据交换18 BCD BIN →BCD 变换19 BIN BCD →BIN 变换四则逻辑运算:20 ADD BIN 加法21 SUB BIN 减法22 MUL BIN 乘法23 DIV BIN 除法24 INC BIN 加一25 DEC BIN 减一26 WAND/DAND 逻辑与 (AND) 运算27 WOR/DOR 逻辑或(OR) 运算28 WXOR/DXOR 逻辑异或(XOR) 运算29 NEG 取负数(取2 的补码)循环移位与移位:30 ROR 右循环31 ROL 左循环32 RCR 附进位标志右循环33 RCL 附进位标志左循环34 SFTR 位右移35 SFTL 位左移36 WSFR 字右移37 WSFL 字左移38 SFWR 位移写入39 SFRD 位移读出数据处理:40 ZRST 批次复位41 DECO 译码42 ENCO 编码43 SUM On 位数量44 BON On 位判定45 MEAN 平均值46 ANS 信号报警器置位47 ANR 信号报警器复位48 SQR BIN 开平方49 FLT BIN 整数→二进制浮点数变换高速处理:50 REF I/O 状态即时刷新51 REFF 输入滤波器时间调整52 MTR 矩阵分时输入53 DHSCS 比较置位(高速计数器)54 DHSCR 比较复位(高速计数器)55 DHSZ 区间比较(高速计数器)56 SPD 脉冲频率检测57 PLSY 脉冲输出58 PWM 脉冲波宽调制59 PLSR 附加减速脉冲输出便利指令:60 IST 手动/自动控制61 SER 数据检索62 ABSD 绝对方式凸轮控制63 INCD 相对方式凸轮控制64 TTMR 示教式定时器65 STMR 特殊定时器66 ALT On/Off 交替67 RAMP 斜坡信号68 DTM 数据转换与搬移69 SORT 数据整理排序外部设定显示:70 TKY 十键键盘输入71 HKY 十六键键盘输入72 DSW 数字开关73 SEGD 七段显示器译码74 SEGL 七段显示器分时显示75 ARWS 方向开关控制76 ASC ASCII 码变换77 PR ASCII 码打印外部SER设备：78 FROM 扩展模块CR数据读出79 TO 扩展模块CR数据写入80 RS 串行数据传送81 PRUN 8 进制位传送82 ASCI HEX 转为ASCII83 HEX ASCII 转为HEX84 CCD 校验码85 VRRD 电位器值读出86 VRSC 电位器刻度读出87 ABS 绝对值运算88 PID PID 运算台达变频器通讯:100 MODRD MODBUS 数据读取101 MODWR MODBUS 数据写入102 FWD 变频器正转指令103 REV 变频器反转指令104 STOP 变频器停止指令105 RDST 变频器状态读取106 RSTEF 变频器异常复位107 LRC LRC 校验码计算108 CRC CRC 校验码计算150 MODRW MODBUS 資料讀出/?入206 ASDRW 台達伺服器通?浮点运算:110 DECMP 二进制浮点数比较112 DMOVR 浮点数值数据移动111 DEZCP 二进制浮点数区间比较116 DRAD 角度→弧度117 DDEG 弧度→角度118 DEBCD 二进制浮点数→十进制浮点数119 DEBIN 十进制浮点数→二进制浮点数120 DEADD 二进制浮点数加法121 DESUB 二进制浮点数法122 DEMUL 二进制浮点数乘法123 DEDIV 二进制浮点数除法124 DEXP 二进制浮点数取指数125 DLN 二进制浮点数取自然对数126 DLOG 二进制浮点数取对数127 DESQR 二进制浮点数平方128 DPOW 浮点数乘方129 INT 二进制浮点数→BIN 整数变换130 DSIN 二进制浮点数SIN 运算131 DCOS 二进制浮点数COS 运算132 DTAN 二进制浮点数TAN 运算133 DASIN 二进制浮点数ASIN 运算134 DACOS 二进制浮点数ACOS 运算135 DATAN 二进制浮点数ATAN 运算136 DSINH 二进制浮点数SINH 运算137 DCOSH 二进制浮点数COSH 运算138 DTANH 二进制浮点数TANH 运算172 DADDR 浮点数值加法173 DSUBR 浮点数值减法174 DMULR 浮点数值乘法175 DDIVR 浮点数值除法数据处理 II :143 DELAY 延迟指令144 GPWM 一般用脉冲波宽调变145 FTC 模糊化温度控制147 SWAP 上/下字节交换148 MEMR 文件寄存器读出149 MEMW 文件寄存器写入151 PWD 输入脉宽检测152 RTMU I 中断子程序执行时间测量开始153 RTMD I 中断子程序执行时间测量结束154 RAND 随机数值产生109 SWRD 数字开关读取196 HST 高速定时器176 MMOV 16 32 位数值转换177 GPS (GPS) 接收通讯指令178 DSPA 太阳能板位置指令179WSUM求和202SCAL比例值运算203SCLP参数型比例值运算205CMPT表格比较指令207CSFO撷取速度与追随输出指令定位控制:155 DABSR ABS 现在值读出156 ZRN 原点回归157 PLSV 附旋转方向脉冲输出158 DRVI 相对定位159 DRVA 绝对定位191 DPPMR 双轴相对点运动192 DPPMA 双轴绝对点运动193 DCIMR 双轴相对圆弧插补194 DCIMA 双轴绝对圆弧插补195 DPTPO 单轴建表式脉冲输出197 DCLLM 闭回路定位控制198 DVSPO 可变速度脉波输出199 DICF 立即变更频率指令万年历:160 TCMP 万年历数据比较161 TZCP 万年历数据取间比较162 TADD 万年历数据加法163 TSUB 万年历数据减法166 TRD 万年历数据读出167 TWR 万年历数据写入169 HOUR 时间表格雷码:170 GRY BIN→GRY 码变换171 GBIN GRY 码→BIN 变换矩阵:180 MAND 矩阵与（AND）运算181 MOR 矩阵或（OR）运算182 MXOR 矩阵异或（XOR）运算183 MXNR 矩阵同或（XNR）运算184 MINV 矩阵反相185 MCMP 矩阵比较186 MBRD 矩阵位读出187 MBWR 矩阵位写入188 MBS 矩阵位位移189 MBR 矩阵位循环移位190 MBC 矩阵位状态计数接点型态逻辑运算:215LD&S1 & S2216LD|S1 | S2217LD^S1 ^ S2218AND&S1 & S2219AND|S1 | S2220AND^S1 ^ S2221OR&S1 & S2222OR|S1 | S2 223OR^S1 ^ S2接点型态比较指令:224LD=S1＝S2 225LD>S1＞S2 226LD<S1＜S2 228LD<>S1≠S2 229LD<=S1≦S2 230LD>=S1≧S2 232AND=S1＝S2 233AND>S1＞S2 234AND<S1＜S2 236AND<>S1≠S2 237AND<=S1≦S2 238AND>=S1≧S2 240OR=S1＝S2 241OR>S1＞S2 242OR<S1＜S2 244OR<>S1≠S2 245OR<=S1≦S2 246OR>=S1≧S2。

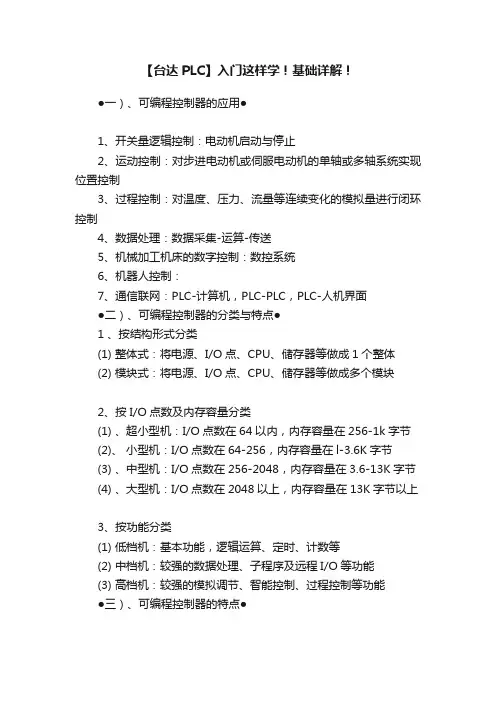

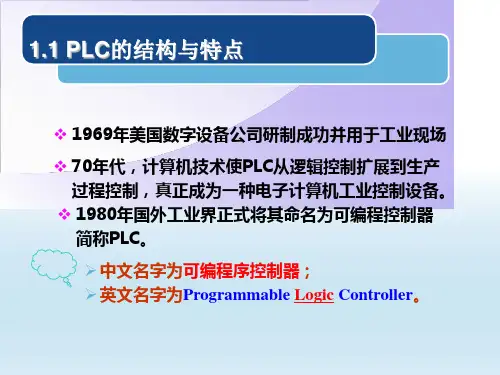

【台达PLC】入门这样学！基础详解！●一）、可编程控制器的应用●1、开关量逻辑控制：电动机启动与停止2、运动控制：对步进电动机或伺服电动机的单轴或多轴系统实现位置控制3、过程控制：对温度、压力、流量等连续变化的模拟量进行闭环控制4、数据处理：数据采集-运算-传送5、机械加工机床的数字控制：数控系统6、机器人控制：7、通信联网：PLC-计算机，PLC-PLC，PLC-人机界面●二）、可编程控制器的分类与特点●1 、按结构形式分类(1) 整体式：将电源、I/O点、CPU、储存器等做成1个整体(2) 模块式：将电源、I/O点、CPU、储存器等做成多个模块2、按I/O点数及内存容量分类(1) 、超小型机：I/O点数在64以内，内存容量在256-1k字节(2)、小型机：I/O点数在64-256，内存容量在l-3.6K字节(3) 、中型机：I/O点数在256-2048，内存容量在3.6-13K字节(4) 、大型机：I/O点数在2048以上，内存容量在13K字节以上3、按功能分类(1) 低档机：基本功能，逻辑运算、定时、计数等(2) 中档机：较强的数据处理、子程序及远程I/O等功能(3) 高档机：较强的模拟调节、智能控制、过程控制等功能●三）、可编程控制器的特点●1、编程简单并具有很好的柔性2、功能完善、实用性强3、可靠性高、抗干扰能力强4、体积小、重量轻、功耗低5、机电一体化●四）、PLC的基本组成●1、中央处理器CPU模块（Central Processing Unit）2、存储器1)、系统程序存储区2)、用户程序存储区3、输入/输出模块4、电源模块5 、编程器和编程软件6、PLC的工作原理(1)输入采样阶段(2)用户程序执行阶段(3)输出刷新阶段7、关于梯形图的格式，一般有如下一些要求；每个梯形图网络由多个梯级组成，每个输出元素可构成一个梯级，每个梯级可由多个支路组成．通常每个支路可容纳11个编程元素。
