光纤激光切割机操作说明书一、引言光纤激光切割机是一种先进的工业切割设备,在各个行业中被广泛应用。
本操作说明书旨在向用户提供光纤激光切割机的操作指南,帮助用户正确、安全地操作设备,保证工作效率和切割质量。
二、安全注意事项1. 在操作光纤激光切割机前,请确保已经阅读并理解所有的安全注意事项。
2. 请佩戴防护眼镜和手套以确保人身安全。
3. 切勿将手指或其他物体伸入切割区域,以免发生意外伤害。
4. 在操作前,请确保切割区域周围没有杂物和易燃物,并保持通风良好。
5. 当设备遇到故障或异常情况时,请立即停止使用,并联系专业维修人员进行处理。
三、设备准备1. 确认设备所需电源电压与供电电压相符。
切勿接入不匹配电压的电源。
2. 检查切割机的冷却系统是否正常工作,并确保冷却剂充足。
3. 确保切割机底座平稳,无晃动和异响。
4. 检查切割头部分是否安装牢固,是否有异常磨损。
四、操作步骤1. 打开电源开关,启动切割机。
2. 登录操作界面,进行设备自检。
确保设备各项功能正常运作。
3. 根据切割要求调整切割头部分的焦距和切割速度。
4. 载入待切割的文件或设计图,并进行切割路径的调整和优化。
5. 点击“开始”按钮开始切割,确保切割区域无人进入。
6. 在切割过程中,请保持观察并确保设备正常工作。
如有异常情况,立即停止切割并进行检查处理。
7. 切割完成后,关闭切割机并断开电源。
五、日常维护1. 每次使用后,请检查切割机表面是否有灰尘和碎屑,如有,请及时清理。
2. 定期检查光纤激光切割机的导轨、皮带和滚珠丝杠的润滑情况,确保正常工作。
3. 如发现任何异常现象,如声音、震动等,应及时联系维修人员进行维护。
4. 定期更换光纤切割头部分耗损严重的零部件,以保证切割质量和效率。
六、故障排除1. 如遇到光纤激光切割机无法启动的情况,请检查电源连接是否松动,电源是否正常。
2. 如出现切割不平整或切割质量不理想的情况,请检查切割头部分是否需要调整或更换。

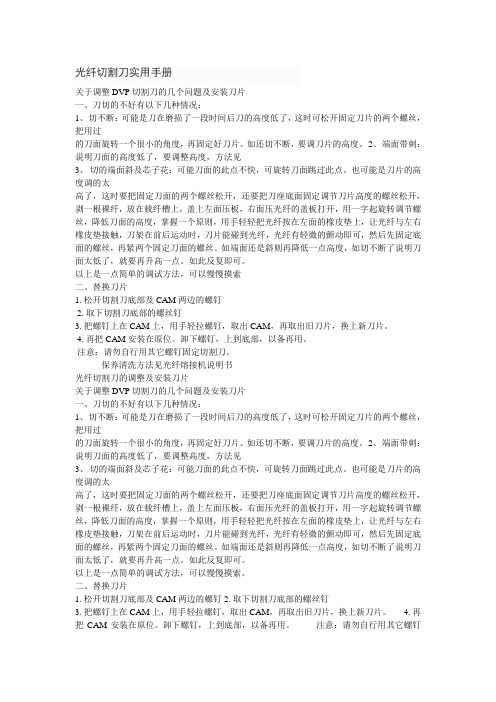

光纤切割刀实用手册关于调整DVP切割刀的几个问题及安装刀片一、刀切的不好有以下几种情况:1、切不断:可能是刀在磨损了一段时间后刀的高度低了,这时可松开固定刀片的两个螺丝,把用过的刀面旋转一个很小的角度,再固定好刀片。
如还切不断,要调刀片的高度。
2、端面带刺:说明刀面的高度低了,要调整高度,方法见3、切的端面斜及芯子花:可能刀面的此点不快,可旋转刀面跳过此点。
也可能是刀片的高度调的太高了,这时要把固定刀面的两个螺丝松开,还要把刀座底面固定调节刀片高度的螺丝松开,剥一根裸纤,放在载纤槽上,盖上左面压板,右面压光纤的盖板打开,用一字起旋转调节螺丝,降低刀面的高度,掌握一个原则,用手轻轻把光纤按在左面的橡皮垫上,让光纤与左右橡皮垫接触,刀架在前后运动时,刀片能碰到光纤,光纤有轻微的颤动即可,然后先固定底面的螺丝,再紧两个固定刀面的螺丝。
如端面还是斜则再降低一点高度,如切不断了说明刀面太低了,就要再升高一点。
如此反复即可。
以上是一点简单的调试方法,可以慢慢摸索二、替换刀片1. 松开切割刀底部及CAM两边的螺钉2. 取下切割刀底部的螺丝钉3. 把螺钉上在CAM上,用手轻拉螺钉,取出CAM,再取出旧刀片,换上新刀片。
4. 再把CAM安装在原位。
卸下螺钉,上到底部,以备再用。
注意:请勿自行用其它螺钉固定切割刀。
保养清洗方法见光纤熔接机说明书光纤切割刀的调整及安装刀片关于调整DVP切割刀的几个问题及安装刀片一、刀切的不好有以下几种情况:1、切不断:可能是刀在磨损了一段时间后刀的高度低了,这时可松开固定刀片的两个螺丝,把用过的刀面旋转一个很小的角度,再固定好刀片。
如还切不断,要调刀片的高度。
2、端面带刺:说明刀面的高度低了,要调整高度,方法见3、切的端面斜及芯子花:可能刀面的此点不快,可旋转刀面跳过此点。
也可能是刀片的高度调的太高了,这时要把固定刀面的两个螺丝松开,还要把刀座底面固定调节刀片高度的螺丝松开,剥一根裸纤,放在载纤槽上,盖上左面压板,右面压光纤的盖板打开,用一字起旋转调节螺丝,降低刀面的高度,掌握一个原则,用手轻轻把光纤按在左面的橡皮垫上,让光纤与左右橡皮垫接触,刀架在前后运动时,刀片能碰到光纤,光纤有轻微的颤动即可,然后先固定底面的螺丝,再紧两个固定刀面的螺丝。
3. Structurew w4.Operation methodsClean cutPoor cutting (fiber end with a larger angle than normal)Poor cutting (fiber end with bumps)Poor cutting (fiber end broken)alcohol, and then wipe the optical fiber clean. The same absorbent cotton or tissue paper could not be used for the 2nd time. (Note: highly recommend the adoption of ethanol alcohol with a purity above 99%);Cutter locking screwB. With a cotton swab against the blade, rotate the cutter, and turn the blade to the next new edge;When adjusting the position of the blade, do not turn the blade directly with your hand to avoid injury; do notA. The optical fiber is unable to be cut off, phenomena, such as bumps and bevels, etc. exist;If such problems occur after thecutter has been fully adjusted according to the method above, the problems may be caused by the blade being too low. Please adjust the blade height according to the above method.B. Fiber cracked, shadow with cutting section of the fiber, and the fiber angle is large;Those problems may be caused by the high blade, please adjust the blade height according to the above method.C. When the blade is low or high, large bevel angle is prone to exist;Mainly caused by cracks on the fiber end, observe if any shadow near the fiber end, the problem may be due to the surface where the crack occurs accidentally is not aligned with the direction of the microscope.5.Recycling of cutter The cutter is a regular circle. In theory, any point on the circle can be used for cutting for more than 3000 times. Therefore, the area between 1-16 can also be selected for cutting. After the blade positions 1-16 are all used, refer to the method for blade height adjustment, and adjust the 1-16 blade height to a higher position. Repeated use of another cycle therefore, is possible.6. Cutter replacement A. Loosen the cutter locking screw with a wrench, and take out the locking screw and gasket; B. Open the large pressing plate, carefully clamp both sides of the cutter with tweezers, and gently remove the cutter and put it aside; C. Clamp a new cutter with tweezers, hold the cutter flat , put it in from a position slightly higher than the cutter shaft, make the hole on the cutter just fall on the shaft, then adopt a cotton swab against the blade, rotate the cutter, and make the blade rotate to point 1; D. Put the gasket of cutter onto the corresponding position of the cutter, screw and tighten the locking screw; While adopting the tweezers, do not touch the blade, in case the blade would be damaged resulting in poor cutting performance. w w w .Fi b e r -M a r t .c o m。
1、在机器待机画面下(屏幕左下方显示“请安放光纤”),按“MENU”键,将光标或者状态条移动到“熔接程序”栏;2、按向左或者向右的方向键将“熔接程序”下面的数字更改成“3”,再按一下“ENT”键;3、按“MENU”键依次退出到待机画面下;4、将切割好的光纤放入机器,盖下防风罩,按一下“TEST”,机器会自动将光纤推进屏幕、设置间隙、放电等步骤,然后在屏幕下方会出现测试结果(电流偏大、电流适中、电流偏小);当屏幕显示“电流适中”说明调用程序成功,如果提示“电流偏大”或者“电流偏小”,重复本条,直到屏幕显示“电流适中”;5、当步骤4完成后,机器会自动将被选择的程序(3号)复制到6号程序,并将原来6号程序参数覆盖;这个时候6号程序就是3号程序的参数。
即完成调用工作并可以直接熔接;注意点:有许多朋友在做完以上步骤后,又进入程序将程序改为“3”,这种做法是不正确的。
因为机器已经自动将3号程序调用到6号程序了,应该用6号程序而不应该用3号程序。
请各位朋友牢记步骤和要领。
电流测试(放电实验)KL-260C之前系列光纤熔接机键盘上单独设立了一个“TEST“按键,如果使用好该功能,可以在很大程度上提高接续质量;非常遗憾的是,许多用户都没有理解它的功能;有些朋友虽然从表象上看好象知道怎么操作,但未真正掌握一些要领。
一、电流测试(放电实验)的作用:1、将熔接电流调整到适合当前环境下熔接当前光纤的电流;2、跟踪电弧位置,将间隙位置调整到电弧的中心点。
二、电流测试(放电实验)前的准备工作: 1、检查电极是否松动,如有请紧固;2、检查电极表面是否干净,如脏,请进入“维护”菜单对电极进行清洁;3、检查程序是否正确选择,如确认6号程序未做任何改动,请选择6号程序;如不能肯定6号程序未做改动,请选择1---5号程序中的其中1个;三、电流测试(放电实验)的方法: 1、保证前面准备工作已经完成;2、让机器保持在“待机画面”即屏幕左下方显示“请安放光纤”字样;3、用切割刀制作两根合格的光纤端面,放入V形槽,盖下压板和防风罩;4、按一下“TEST”键,机器会自动完成一些动作,最终在屏幕的左下角提示检测结果(结果为电流偏大、电流偏小、电流适中三者之一);5、当屏幕提示“电流适中”,表明电流测试(放电实验)已经完成;假如提示“电流偏大”或者“电流偏小”,请重复上面的步骤3、4两项,直到屏幕提示“电流适中”。
OMC1126010C光纤切割刀FC-6R 使用说明书本产品是在充分考虑了安全性的基础上设计研制的。
为做到安全使用本产品,请务必认真阅读本说明书的注意事项,并严格遵守。
阅读后请保存在便于查阅的地方。
2. 构造0.25mm 芯专用0.9mm 芯专用安全使用须知3. 操作方法2: 将光纤放置在单芯夹具槽里。
再将涂覆层边界线和切断长度的刻度对齐。
(例如:要求切断长16mm 时,将涂覆边界线和16mm 的刻度对齐)这时,请确认裸光纤部分是否是笔直状态。
刀片滑轨光纤压板盖开闭提手单芯光纤夹具FC-6RS(-C)1: 请打开光纤压板盖开闭提手,再打开单芯夹具盖。
确认刀片滑轨在手前侧的位置。
注意如果不遵守注意事项,可能造成伤害或者不能充分发挥本产品的性能。
<光纤切割刀 FC-6RS(-C)/6RM(-C) >枕块光纤压板盖开闭提手切割刀滑轨刀片夹具台光纤夹具切换柄(操作刀片旋转)旋转构造部切换锁(背面)1. 自行拆分机体或加润滑油可能造成故障,请勿实施。
2. FC-6R 属于精密机械。
敲击和坠地等(受到强烈冲击),可能会损伤切割刀的特性,也可能造成人身伤害。
使用时请多加小心。
3. 光纤以及光纤碎屑非常细碎,且尖端锐利。
扎入手指,进入眼内都将造成伤害,所以操作时请多加小心。
为了安全操作,请佩戴防护眼镜。
4. 请将光纤碎屑弃置于专用场所,与普通垃圾区分处理。
5. 安装在机体上的刀刃非常锋利,请勿用手触碰,以免受伤。
6. 机体的光纤压板的开闭提手和刀片受冲击后可能造成故障,开闭提手和刀片损伤可能导致光纤切割性能降低,使用中请多加注意。
7. 将刀片滑轨推入里侧、使刀片旋转后,如果再用力向里推压可能造成故障,使切割刀的机械性能以及特性损坏,使用中请多加注意。
8. 如果机械发生故障和异常情况,请停止使用,不要拆分或改装,并请联系下面记载的本公司售后服务部门。
住友熔接机维修中心住亚贸易(深圳)有限公司 北京分公司邮编: 100027 北京市朝阳区东三环北路丙2号天元港中心A 座1202室 电话*************传真*************住亚贸易(深圳)有限公司邮编: 518033 深圳市福田中心区福华三路卓越世纪中心4号楼3407-3410单位1. 概要产品概要构成品可选品/消耗品FC-6RS/ FC-6RS-C适用裸光纤半径 125μm 适用裸光纤芯数 单芯 (φ0.25 & 0.9mm) 光纤切割长度 5~20mm (φ0.25mm)、10~20mm (φ0.9mm) 刀刃切割位置24处/1周刀刃的旋转切割功能 固定/定时旋转/任意旋转尺寸 FC-6RS: 63(W) x 77(D) x 63(H)mm FC-6RS-C: 100(W) x 81(D) x 63(H)mm 重量FC-6RS: 约380g FC-6RS-C: 约420gFC-6RM / FC-6RM-C适用裸光纤半径 125μm 适用裸光纤芯数 单芯 (φ0.25 & 0.9mm) ~12芯带状光纤 光纤切割长度 10mm刀刃切割位置24处/1周刀刃的旋转切割功能 固定/定时旋转/任意旋转尺寸 FC-6RM: 63(W) x 77(D) x 63(H)mm FC-6RM-C: 100(W) x 81(D) x 63(H)mm 重量FC-6RM:约380g FC-6RM-C:约420gFC-6RSFC-6RS-CFC-6RMFC-6RM-C光纤切割刀FC-6R 1 台 1台 1台 1台 光纤碎屑回收装置 1 个 1个 1个 1个 使用说明书1 部 1部 1部 1部FC-6RSFC-6RS-C碎屑回收装置: CU-FC6RFC-6RMFC-6RM-C 单芯夹具: AP-FC6M 碎屑回收装置: CU-FC6R单芯夹具 AP-FC6M <单芯光纤夹具 AP-FC6M >14: 请关闭光纤压板盖,并且放下光纤开闭提手。
tl-fc311a-3说明书TL-FC311A-3是一款功能强大的光纤线缆剥皮工具,适用于剥离光纤线缆外层绝缘材料,以便进行进一步连接或焊接。
本文将为您提供关于TL-FC311A-3的相关参考内容,包括工作原理、使用方法、技术规格以及注意事项等。
工作原理:TL-FC311A-3采用精密切割刀片和可调节孔径设计,能够快速而准确地剥离光纤线缆的外层绝缘材料。
该工具先通过调节孔径来适应不同直径的光纤线缆,然后在剥离过程中使用切割刀片直接切割外层绝缘材料,最终将其完全剥离。
使用方法:1. 首先,将光纤线缆的外层绝缘材料放入TL-FC311A-3的可调节孔径中。
确保孔径与光纤线缆直径相匹配。
2. 确保TL-FC311A-3的切割刀片处于正确的位置,并固定好。
3. 握住TL-FC311A-3的手柄,将切割刀片放在光纤线缆的外层绝缘材料上,并轻轻向下压力,切割刀片将切割外层绝缘材料。
4. 继续旋转光纤线缆,使切割刀片将外层绝缘材料完全剥离。
技术规格:- 材质:高强度塑料- 颜色:黄色- 重量:约150克- 尺寸:约15×5×2.5厘米注意事项:1. 在使用TL-FC311A-3之前,确认切割刀片是否固定好,并调整好合适的孔径。
2. 使用时请注意保持手柄稳定,以免造成伤害。
3. 使用前请确保工具处于完好无损的状态,如有损坏请勿使用。
4. 在剥离光纤线缆的过程中,切割刀片可能会非常锋利,请注意安全使用。
5. 使用后请将TL-FC311A-3放置在安全地方,避免儿童触碰。
6. 请遵守光纤线缆的使用安全操作规范,以确保工作的安全进行。
总结:TL-FC311A-3是一款高效、可靠的光纤线缆剥皮工具,可以帮助用户精确地剥离光纤线缆的外层绝缘材料。
通过正确使用TL-FC311A-3,用户可以在光纤连接或焊接过程中提高效率和可靠性。
希望以上的内容对您了解TL-FC311A-3有所帮助。
C l e a v e r sThe CT50 features automated blade rotation, unprecedented durability, and simplistic maintenance unseen with any other cleaver. Paired with a Bluetooth enabled Fujikura splicer, cleaver blade positions can be automatically advanced when needed based on cleave count or cleave quality. If automated rotation is not desired, the blade positioncan be advanced at the touch of a button, no tools required. The easy to read blade position indicator clearly displays the selected position. The Bluetooth ® feature, along with simplified mechanical operation, increases overall productivity and reliability. The fiber clamp opens beyond 90 degrees and readies the blade for cleaving in the same motion. This allows easy viewing of the distance scale used to gauge cleave length. The 16-position blade yields 60,000 single-fiber cleaves, or 5,000 12-fiber ribbon cleaves. The built-in scrap collector conveniently stores fiber shards until they can be safely discarded.The CT50 is an industry first cleaver ruggedized to withstand severe shock, including drops up to 30 inches. If needed, the CT50 is field serviceable with all precision components easily replaced in the field. Features •Motorized blade rotation•Bluetooth communication •Shock resistant•Simple one-step operation •60,000 cleave blade life •Field serviceableShown in CC-37 Carrying CaseContinued >SpecificationsFusion SplicingC l e a v e r sOrdering InformationCT50 Fiber CleaverAccessoriesSplice+ is a smartphone application that works in cooperation with Fujikura's splicers, cleavers and ribbon fiber strippers which have Bluetooth capability.Get the Splice+ app at the Apple App store or at Google Play.。
光纤切割刀1概述光纤切割刀用于切割像头发一样细的光纤,切好光纤经数百倍放大后观察仍是平整的,才可以放电熔接。
光纤的材料一般为石英,所以对光纤切割刀的刀片材质是有要求的。
适应光纤:单芯或多芯石英裸光纤;适应光纤包层:100-150um直径。
2.操作方法用剥纤钳去除表层的覆层,预留约30-40mm,用蘸酒精的脱脂棉包住光纤,再将光纤擦干净。
放入载纤槽中,切割光纤。
注意,切割后的光纤断面要非常小心,不要碰触任何物体,否则,影响切割效果。
3.维护方法如果出现切不断纤,可抬高刀点。
如果出现切的端面不平整,可换一个刀点。
4.刀片使用寿命一般一个刀片有16个点,每个点可以使用1000-2000次。
5.刀片材质特征1、采用超细晶粒WC-Co粉低压制烧结,具有硬度高、强度高、耐磨性好、刃口锋利等特点。
2、采用低压烧结的产品内部金相组织致密性好,有效地减少了合金中的显微孔隙,避免刃口在精磨及使用过程中发生崩刃的现象,提高切割截面的光洁度。
3、光纤切割刀刃口研磨要求极高,一般要求自动化程度高的精密光学磨床精磨刃口,这样精磨出来的刃口才会锋利无崩刃卷刃现象的优点。
刃口要求加工精度高,光洁度高达到镜面效果(Ra≥0.012),被切割光纤截面平整、光滑,无毛剌现象。
6.材质物理特征7.生产工艺流程硬质合金粉末配料(按适用要求精选碳化钨粉末+钴粉末)→充分混合→粉碎→干燥→过筛后加入成型剂→再干燥→过筛制得混合料→把混合制粒、压制→成型→(德国进口真空低压烧结炉)烧结→烧结后毛坯→检验(无损超声波探伤检测)→开刃→精磨刃口→100%显微镜检验→合格品包装。
8.使用说明为保证光纤切割截面的最佳效果,刀片使用一段时间后或更换切削刃口位置时,请您将刀片置于超声波清洗机内清洗一次,以保证刀片表面的清洁度和切削截面镜面效果。
9.实物图切割刀专用调高器。
相和X-52B光纤切割刀维护说明
1、检查切割刀,切一段约2cm长裸纤于切割刀切口海绵,如图位置:
2、来回推动刀片,在推动过程中观察刀片与光纤位置
(1)在推刀过程中,光纤与刀片接触时,光纤被刀片直接带走,此时刀片高,需调低刀片;
(2)在推刀过程中,光纤与刀片接触时,光纤与刀片没有接触,此时刀片低,需调高刀片;
(3)在推刀过程中,光纤与刀片接触时,光纤被刀片稍稍接触,介于(1)、(2)两种情况之间,此时刀片高度正确,无需调试;
如图:
实用文档
实用文档
3、 取出切割刀底座工具,调整刀片位置
(1) 刀片高:
操作:松小螺丝—紧大螺丝—拧紧,然后重复放光纤,观察光纤与刀片位置是否合适;
(2) 刀片低:
操作:松大螺丝—紧小螺丝—拧紧,然后重复放光纤,观察光纤与刀片位置是否合适;
注意:此处螺丝为微调螺丝,要求大螺丝拧一下,小螺丝必须拧一下(小螺丝拧一下,大螺丝必须拧一下)每次建议拧半圈,有时候拧1/4圈,视具体操作情况。
如下图:
实用文档。
专于通信,共享精彩。
KF-52光纤切割刀切割角度<0.5度刀片寿命48000次三合一夹具0.25~3.0mm 大容量废纤盒自动回刀功能通用250um/900um /3.0光纤切割简单的两步操作产品特点:产品参数:通用夹具设计大容量废纤盒防摔硅胶脚垫适用光纤适用光纤涂覆直径适用光纤包层直径切割角度切割长度刀片寿命产品尺寸产品质量包装配置:品名数量111111KF- 52主机/刀片三合一通用光纤支架大容量废纤收集盒六角扳手硬壳包装操作手册P/N KF-52-01KF-52-91KF-52-11KF-52-12KF-52-13KF-52-14KF-52联系我们:江苏吉星光通讯科技有限公司总公司:地址:江苏省南京市雨花区宁双路十八号沁恒科技园电话*************网址: 邮箱:******************** Komshine reserves the right to improve, enhance, or modify the features and specificactions of KomShine products without prior notification.*Company and product names appearing in this catalogue are resisterd marks or trademarks of respective companies.* This catalogue is printed using environmentally friendly paper and ink.。
南京吉隆光纤通信有限公司切割刀使用说明
KL-21B 光纤切割刀使用说明书
1使用前请仔细阅读本说明书;
2使用中严防光纤碎屑进入皮肤、眼睛,光纤碎屑请用专用容器收集;
3请勿直接用手接触刀刃,维修时也不要碰及刀刃;
4请不要折分切割器或给其上油,需要维修请与厂家售后服务部联系;
5切割刀不用时,请放入到羊皮套内妥善保管在干燥、无尘的地方。
一、基本规格
适应光纤
单芯石英光纤 φ0.25&φ0.9 125μm 适应光纤涂敷直径
适应光纤包层直径
切割光纤长度
外观尺寸
9~16mm(φ0.25) 10~16(φ0.9) 59mm(W)*55mm(D)*49mm(H)
重量
255g 切割角度适应值
刀刃寿命
≤0.5° 12000次 二、操作方法
1、确认装置有刀片的滑动板在面前一端,打开大小压板;
2、用剥纤钳剥除光纤涂覆层,预留裸纤长度为30-40mm ,用蘸酒精的脱脂棉或棉纸包住光纤,然后
把光纤擦干净。
用脱脂棉或棉纸擦一次,不要用同样的脱脂棉或棉纸去擦第二次(注意:请用纯 度大于99%的酒精)。
3、目测光纤涂覆层边缘对准切割器标尺上(12-20cm )适当的刻度后,左手将光纤放入导向压槽内,
要求裸光纤笔直地放在左、右橡胶垫上。
4、合上小压板、大压板,推动装置有刀片的滑块,使刀片划切光纤下表面,并自由滑动至另一侧,
切断光纤;
5、左手扶住切割器,右手打开大压板并取走光纤碎屑,放到固定的容器中。
6、用左手捏住光纤同时右手打开小压板,仔细移开切好端面的光纤,注意:整洁的光纤断面不要碰
及它物。
三、维护
1、光纤压座及刀刃的清洁方法
请经常用沾了酒精的棉棒清洁光纤压座的橡胶表面及刀片的刃口部分,特别是切断效果不好 时,须及时清洁。
2、改变刀刃位置的方法
切断效果变差时须改变刀刃的位置即旋转刀刃的有效位置点
A 、将切割刀整体倾斜 45度,松开(无需取下)刀架面上的内六角螺钉Ⅰ
B 、用棉棒或其它尖物抵住刀片表面上的小孔,旋转刀片,使刀刃旋转到 1—12或 1—16有效位
置点,
C 、用手指轻按住刀片,旋紧刀架上的内六角螺钉Ⅰ,必须确认锁紧。
3、刀刃高度的调整
正常情况下刀片高度无须调整,一旦发生异常,如确认是刀片问题,则按照下面的方法处理。
A 、将刀架推到切割完成时的位置,用备用扳手松开黑色内六角锁紧螺母Ⅱ;
南京吉隆光纤通信有限公司切割刀使用说明
B、根据箭头所示,按需要将调节螺钉Ⅲ朝需要的方向拧少许(图示“+”方向为抬高刀片高度
的方向,反之则为降低刀片高度的方向)。
4、容易出现的问题及调整方法
A、光纤切不断,有凹凸现象,有斜角等
按上述方法充分调整过的切割刀出现此问题时,可能是刀刃过低造成的,请按上述方法调整
刀刃高度。
B、裂纹光纤、光纤端面有阴影出现,光纤角度大
可能是刀刃过高造成的,请按上述方法调整刀刃高度。
C、刀刃低、刀刃高时都出现斜角大的情况
这主要是光纤端面裂纹引起的,观察光纤端面附近是否有阴影,可能是偶然产生裂纹的面没
有对准显微镜方向。
D、若按照以上方法仍不能改善切割端面质量则可能是刀片以外的部件出现故障,需要进行维
修,请与我公司售后服务部门联系。
5、刀片的循环使用
刀片为规则圆,从理论上讲圆上任意点皆能切割1000余次,因此,1—12或1—16点之间
的区域亦可选取数点进行切割作业。
刀刃的位置从1—12或1—16全部用完后,参照调节刀刃高度的方法,从1—12或1—16将
刀刃高度调节到较高一些的位置,有可能重复使用一个循环。
6、刀片的更换
A、用备用内六角扳手松开固定刀片的内六角螺钉Ⅰ,并取下该螺钉和刀片上的垫片;
B、将切割刀90°放置,刀片朝上,打开大压板,用镊子仔细夹住刀片两侧,轻轻抬起刀片移
除,放好;
C、用镊子夹住新的刀片,将刀片持平,从略高于刀片轴的位置放进去,使刀片孔落入轴内,用
棉棒或其它尖物抵住刀片表面上的小孔,旋转刀片,使刀刃旋转到1点;
D、将刀片垫片放在刀片上对应的位置,拧上并拧紧内六角螺钉Ⅰ。
锁紧螺钉Ⅱ
大压板
调节螺钉Ⅲ
小压板
刀片
导向槽
刀架
图 1
备用螺钉
螺钉Ⅰ
备用扳手图 2 图 3。
