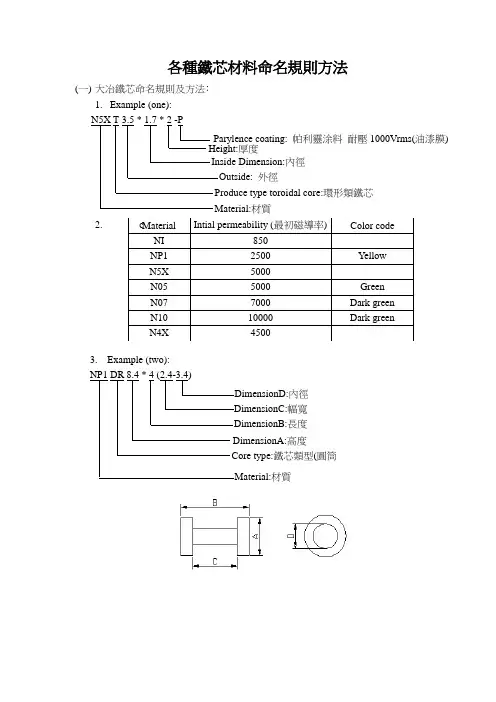

各種鐵芯材料命名規則方法
(一)大冶鐵芯命名規則及方法﹕
1.Example (one):
N5X T 3.5 * 1.7 * 2 -P
2. c
3. Example (two):
NP1 DR 8.4 * 4 (2.4-3.4)
Material Intial permeability (最初磁導率) Color code
NI 850
NP1 2500 Yellow
N5X 5000
N05 5000 Green
N07 7000 Dark green
N10 10000 Dark green
N4X 4500
Parylence coating: 帕利靈涂料耐壓1000Vrms(油漆膜)
Height:厚度
Inside Dimension:內徑
外徑
Produce type toroidal core:環形類鐵芯
Material:材質
內徑
DimensionC:幅寬
DimensionB:長度
DimensionA:高度
Core type:鐵芯類型(圓筒
型)
材質
(二) 邁拓鐵芯命名規則﹕
1. Example (one):
(1)Material Designator 有不同類型﹐其磁導率不同﹕
(2)Product type 有不同的種類﹕
產品最大尺寸標注﹕1/1000 inch 的單位來表示﹐描述鐵芯的主要直徑 (表示外徑0.155 inch)
(5)01P 0 表示鐵芯的厚度參數
1 表示自定義要求(電氣特性和物理特性) P 表示涂料類型
油漆漆料 特殊自定義 鐵芯厚度 基本尺寸描述 材質序號 Material designator:材質序號
T: Toroidal cores:環形鐵芯
N:Balun and some non toroidal:
----不平衡與非環形 M:Misceuaneous non-standard:
----非標准的多樣化鐵芯
E:E-Cores: E 型鐵芯
(3) Coating Designations: P-Parylence 油漆膜 Q-Parylence 油漆膜 G-Epoxy 環氧樹脂 H-Epoxy 環氧樹脂 O-No Coating 沒有浸膜
(三) 日華鐵芯﹕
(1) .Example (one):
(四) 德特蒙鐵芯命名規則﹕
(1).Example (one): –
Coating:涂料類型(油漆膜) Product Class:鐵芯種類 Item Type:項目類型 Inside Diameter:內徑 Outside Diameter:外徑 Height:高度
材質
Product Type:鐵芯類型
基本尺寸描述
油漆漆料
(五)美台廠商鐵芯命名規則﹕
(1)Example (one):
(六)緯格廠商鐵芯命名規則﹕
(1)Example (one):
(七)越峰廠商鐵芯命名規則﹕
(1)Example (one):
(八)奇力新鐵芯命名規則﹕
(1)Example (one):
厚度
內徑
外徑
鐵芯類型
厚度
內徑
(環形)
材質
外徑
涂料類型
厚度
內徑
外徑
(環形)
材質)
涂料類型
厚度
內徑
外徑
(環形)
材質)
(九) TOMITA PERRITE 命名規則﹕
(1) Example (one):
(2) 鐵芯類型有﹕E1/EE/EE&E1/EP/RM/uu/u1/EER/PP/PC/TR
(3) Example (two):
Length(A):長度(A 寸法) Type:形狀 Material:材質
沒有中間孔 Length:長度 RM 形狀 材質
