空压机安装要求

空气压缩机安装技术标准为了增加空气压缩机的使用寿命，更好的为生产供应服务，安装时施工人员应遵守下列技术要求。

机械设备安装必需严格执行《煤矿矿井设备完好标准》和《煤矿机电安装工程质量标准》。

1、对基础要求空压机的地基必需用混凝土浇注，单车面积为1.8×4.8m，厚度不得小于200㎜，混凝土标号不低于C15，依据标准对岩石段工程状况进行验收，必需符合设备使用说明书安装要求。

2、技术要求（1）对设备的解体、组装要求①设备在装运前要对设备进行解体，检验各部件是否完好。

②解体事时，要对各部件进行编号，对解体的零部件要统一放置，不得乱放、乱仍避开丢失。

③组装时，要根据事先编号组装好，严禁将原有部件乱装、不装、漏装等。

④组装时，要根据使用说明书要求安装好，检查各部件安装是否坚固。

⑤机械部件：组装要根据《煤矿机电安装质量标准》要求进行组装。

⑥电气部件：接线装置齐全、完整、紧固、导电良好；接线整齐、无毛刺，卡爪不压绝缘。

（2）对主管路配管的要求①主管路配管时，管路向外应有200的倾斜度。

②配管公称通径为Φ100mm。

③为削减管路压力损失，各种弯头及阀门按设计施工。

（3）对冷却系统的要求①冷却系统用水必需经过沉淀，保持清洁。

②冷却水的水压应维持在0.15-0.25MPa之间。

③冷却水出口水温度应保持在低于40℃。

（4）对电气设备的要求①依据空压机的功率，所选电缆应满意负荷要求。

②空气压缩机必需单独使用一套电力系统。

③接地线不得接在空气输送管或冷却水管上，应单独设接地极。

（5）其它要求①各管路a、各进水、出水、进风、出风管路必需排列整齐。

b、吊挂管路眼距要符合：水平巷道直巷眼间距为5m；弯道巷眼间距为3m。

c、管路必需使用托管托实，托管超出管路部分不得超过100mm，不得使用铅丝捆绑。

d、管路连接采纳螺栓连接，管件、紧固件必需齐全紧固。

e、整体管路安装完毕后，必需进行送风试验，试验时达到严密不漏风，强度符合要求。

空压机机组安装说明一．安装场所的要求1. 安装场所应靠近用气部位，避免由于距离过远而造成的用气量、压力的减弱。

2. 安装场所应保证环境清洁。

喷砂、水泥等粉尘浓度大的行业，应加装前置空气过滤装置保证吸气清洁，以保证设备运行正常。

3. 安装场所内环境温度应低于35℃，最好设置通风或降温装置，有利于提高压缩机效率和寿命。

4. 安装场所内，空压机组一般宜单排布置，以便于今后所要进行的拆卸工作，应在机组的上方配置必要的提升式起吊设备。

5. 请参阅GBJ29-90《压缩空气站设计规范》。

二．安装基础的要求（如图一所示）图一：空压机安装示意图1. 螺杆式空压机组宜置于大于200mm厚度的混凝土平台上，该平台地面要平整、整洁。

压缩机放置距四周墙壁及屋顶2米以上，以便于操作、维修和散热。

机房必须坚固防漏，保证压缩机及电器使用安全。

2 . 螺杆空压机设有进风孔和散热排风孔，用户在设置机房进风口和排风口时应与之对应，充分保证空气通畅。

最好在顶部或侧面上部设有排风机，以防环境温度过高；进风口距地面距离应小于1米。

进排风口面积不得低于1m²。

3. 空压机如装在楼上，须加减震垫，或使用厚度在10mm以上的硬质橡胶减震。

4.根据产品外形尺寸确定混凝土地面及机房面积，本公司主要产品外形尺寸（如表一）：三．安装空压机空气管道（如图二所示）1.其主管道应有1°~2°的坡度，以利于排出管道内凝结水，储气罐底部应有排污阀。

2.详细说明请参考使用说明书。

图二：主管道示意图四．电压、电流及配线要求1. 空压机组配电时，须确认供电电压正确（额定电压380V）上下稳定幅度±5%，电源线径适当（参考表二）。

供电线路电压压缩机储气罐精滤冷冻式干燥机精滤精滤精滤精滤精滤精滤精滤精滤高效除油器吸附式干燥机应稳定并符合有关规定（国家标准）。

2. 电动机的接地线连接正确无误，防止因漏电造成危险。

三相交流电动机运转时，若有电压降，则电压降不得高于额定电压的5%，三相电流不平衡则最低一相电流与最高一相电流之比不得超过5%。

空压机安装要注意什么空压机的安装非常重要，准确的安装有助于确保空压机的正常运行。

在进行空压机安装时，有一些重要的注意事项需要特别关注。

以下是空压机安装的一些建议和注意事项。

1.选择合适的安装地点首先要选择一个合适的安装地点。

地面应平整，干燥，结实，并且能够承受空压机的重量。

最好选择远离易燃和有害物质的地方，以降低事故风险。

2.空气流通空压机在运行时会产生大量的热量，需要足够的空气流通来散热。

因此，空压机必须有足够的空间周围以确保空气自由流通，并且不会受到阻塞。

3.振动和噪音控制空压机在运行时会产生振动和噪音。

为了减少振动和噪音的影响，可以在安装空压机的地面上安装橡胶垫或减震垫以减少振动传递。

此外，可以使用隔音罩或噪音吸收材料来减少噪音水平。

4.接地空压机必须正确接地，以确保安全并防止静电积聚。

根据当地的电气规范，使用正确的接地方法和设备。

5.电源和电缆确保提供充足的电源供应，并使用符合当地电气规范的电线和电缆。

必须安装正确的断路器和保险丝以保护电源电缆和设备。

6.管道连接在安装空压机时，要确保管道连接牢固，并且没有泄漏。

使用适当的密封材料和连接器来确保管道连接处完全密封。

7.冷却水和油如果空压机需要冷却水或油，要确保提供足够的水和油供应，并定期检查其水位和油位。

8.安全设施安装过程中要注意安全，并使用必要的安全设施。

例如，戴上安全帽和手套，使用防护眼镜，确保没有任何危险的物体或设备靠近安装区域。

9.按照制造商的指示进行安装最后，要按照空压机制造商的指示进行安装。

仔细阅读和遵守制造商提供的安装手册，并在安装过程中遵循正确的步骤和要求。

空压机的正确安装至关重要，对于设备的正常运行和寿命有着重要的影响。

遵循上述建议和注意事项，可以确保空压机安全、高效地运行，并减少潜在的故障和损坏的风险。

空压机安装要求
一，空压机的安装环境
1.空压机的选址按使用说明书要求，选择合
适的安装地点
1.宽敞明亮干净的地方
2.环境通风良好
3.最好有起吊设备
2.避免安装在下列地点
1.直接室外安装粉尘较多的地方（特别是
打沙设备附近）
2.封闭的环境
二，空压机的安装布局
空压机与其他设备四周要有适当的空间以便日后的检修与维修
三，空压机的管道连接
子管与母管正确的连接方式，尤其是在多台空压机安装在一起时排气管的管径不要小于空
压机的接口直径
四，空压机的通风及其管道的安装
五，空压机供电和电源线的安装
压机供电电源线入口，要安装进线盒，供电电缆进线引入需空有一定弧度
六，空压机供电和电源线的安装
1.电源供电线路上必须有熔断丝或空气开关及隔离开关
2.电源线的线径必须符合说明书规定和国家规定，一般估算：1平方毫
米＝2安培
3.电源线的引入必须牢固可靠，避免电源线有大的应力和被磨破的危险。

空压机安装须知特别说明：空压机正确安装很重要，不正确的安装会导致空压机不能正常运行，同时也会严重影响空压机的寿命,而且会带来额外的保养、维修费用。

因安装不良所产生的空压机故障,不属于保修范畴，请用户按照本说明书中的要求安装空压机。

1.1压缩机的搬运1.1.1 请使用机组底板叉车孔或包装箱叉车孔搬运，禁止直接吊装；1.1.2如需要吊装，请先咨询厂家，取得厂家允许后制作相关吊装工具进行吊装。

禁止吊装时挤压压缩机的箱体；禁止未按照压缩机的重心进行的非正常吊装，这会造成严重的安全事故。

1.1.3 搬运中应避免过大的振动和倾斜，绝对禁止倒置！1.1.4 压缩机完成安装后，请安装随机附带的铲车孔盖板。

1.2 压缩机房的选址1.2.1 压缩机应安装在室内使用，并选择安装在空气清洁、粉尘少、干燥、通风和没有腐蚀性气体的场所。

1.2.2 压缩机的运行环境温度要求在0-45℃之间。

如环境温度低于0℃或高于45℃，请咨询厂家。

1.2.3高粉尘的运行环境对压缩机的危害十分严重，而这往往被忽视：这会使滤清器的处理效果变差并造成主机转子磨损甚至损坏的隐患。

高粉尘的环境也会使压缩机润滑油的寿命降低，并易造成积碳或结焦，甚至引起火灾，爆炸等安全事故。

对于使用环境较为恶劣的客户，建议缩短保养周期，详情请咨询厂家。

对于风冷式压缩机，粉尘会逐渐附着在冷却器的翅片上而影响冷却器的冷却效果。

需要定期检查并清洗。

1.2.4 对水泥、陶瓷、铸造、氧化铝厂、钢铁、水泥搅拌和野外施工等高粉尘场合,应将机房选择在远离粉尘场所。

同时,应根据环境粉尘的严重性,采取以下解决措施加装重载空气过滤器(标配纳米级空滤）要求每运行500 小时,检查三滤和油的使用情况,并根据使用情况缩短三滤和油的保养周期; 详情请咨询本公司售后服务部。

1.3 压缩机房的布局和压缩机的安装1.3.1 压缩机与墙壁还有其他设备之间要保持1.5m 以上的距离，以方便压缩机的检查与维修。

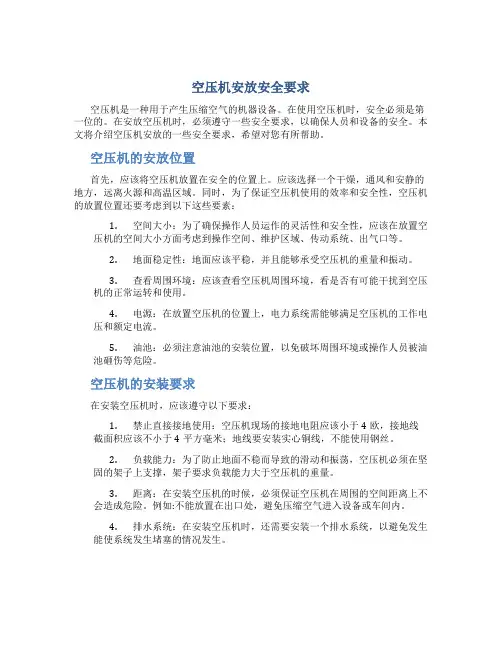

空压机安放安全要求空压机是一种用于产生压缩空气的机器设备。

在使用空压机时，安全必须是第一位的。

在安放空压机时，必须遵守一些安全要求，以确保人员和设备的安全。

本文将介绍空压机安放的一些安全要求，希望对您有所帮助。

空压机的安放位置首先，应该将空压机放置在安全的位置上。

应该选择一个干燥，通风和安静的地方，远离火源和高温区域。

同时，为了保证空压机使用的效率和安全性，空压机的放置位置还要考虑到以下这些要素：1.空间大小：为了确保操作人员运作的灵活性和安全性，应该在放置空压机的空间大小方面考虑到操作空间、维护区域、传动系统、出气口等。

2.地面稳定性：地面应该平稳，并且能够承受空压机的重量和振动。

3.查看周围环境：应该查看空压机周围环境，看是否有可能干扰到空压机的正常运转和使用。

4.电源：在放置空压机的位置上，电力系统需能够满足空压机的工作电压和额定电流。

5.油池：必须注意油池的安装位置，以免破坏周围环境或操作人员被油池砸伤等危险。

空压机的安装要求在安装空压机时，应该遵守以下要求：1.禁止直接接地使用：空压机现场的接地电阻应该小于4欧，接地线截面积应该不小于4平方毫米；地线要安装实心铜线，不能使用钢丝。

2.负载能力：为了防止地面不稳而导致的滑动和振荡，空压机必须在坚固的架子上支撑，架子要求负载能力大于空压机的重量。

3.距离：在安装空压机的时候，必须保证空压机在周围的空间距离上不会造成危险。

例如:不能放置在出口处，避免压缩空气进入设备或车间内。

4.排水系统：在安装空压机时，还需要安装一个排水系统，以避免发生能使系统发生堵塞的情况发生。

空压机的使用注意事项在空压机的使用中，需要注意以下几点：1.工人必须穿戴完整的劳保用品，如跟头安全鞋、手套、护目镜等，以避免发生意外。

2.空压机不能长时间的运作，它需要有一定的冷却时间。

空压机的使用要依据厂家说明书，使用过程中不得私自更改。

3.使用过程中，应该经常检查排气管道的状况，以及设备的油位，保证油池不要发生溢出。

XXXXX离心压缩机安装说明书XXXXXXXX有限公司一、设备安装基本要求1．基础的要求2浮灰、垫铁位置线等。

差小于33.1a)低速轴和电机联轴器在安装现场必须重新找正。

（适用整机发运）b)齿轮箱低速轴与电机轴中心精度要求见附图和下表：c)把水平仪放在齿轮箱校正面上，检查水平、轴向和垂直方向。

使两个方向上的水平误差小于0.5mm/m。

使用水平仪量程为0.5mm/m 。

以确认齿轮箱本身是水平的。

d)将电机与压缩机联轴器松开，启动电机确认旋向，标识磁力中心。

注意转动前确认轴承有润滑油。

3.2 找正的测量程序1）要根据最重的或位置在最中心的机器开始进行找正2）如附图3.5所示，采用一个装有两块或三块千分表的仪表架进行找正。

3径轴3.3 3.3.1 径3.3.2 注: 最好把千3.3.3 b 3.3.4: 而其代数之差的一半，表示水平面上的径向偏差，即 注: “W ”、“Z ”和“b ”的值都应看成是带正负号的。

3.4 轴向偏差读数3.4.1 轴的轴向偏差(联轴器角偏差)是用两块支距180°的千分表测量，将初始调回到零位。

3.4.2 轴向偏差的读数，采用两块垂直排列的千分表， 把千分表调到零点。

3.4.3 如图所示，转动两轴并每隔90°记录下千分表读数。

假使两块千分表安装在P 轴的法兰上(千分表触头顶在Q 轴法兰上)并假定从左到右看读数，那么可以得到:A ──垂直平面在垂直平面上的轴向偏差值“v α”为:（如上图所示） 式中: “d ”、“g ”值可为正负值。

如果“v α”为负值，则法兰向下张口，如果“v α”为正值，则法兰向上张口。

垂直面上轴向偏差角的值“v α”，通过下式计算: B ──水平平面3.5 3.5.1 3.5.2 3.5.3 3.6 千分表的读数逐项指出了所要求的轴的位置。

假定支座的环境温度和平均温度如表所示， 则可算出轴的位移量。

如果设备温度与上述温度相差很大，则要考虑随着支座处温度与环境温度差之间的比值的变化关系来计算实际位移值。

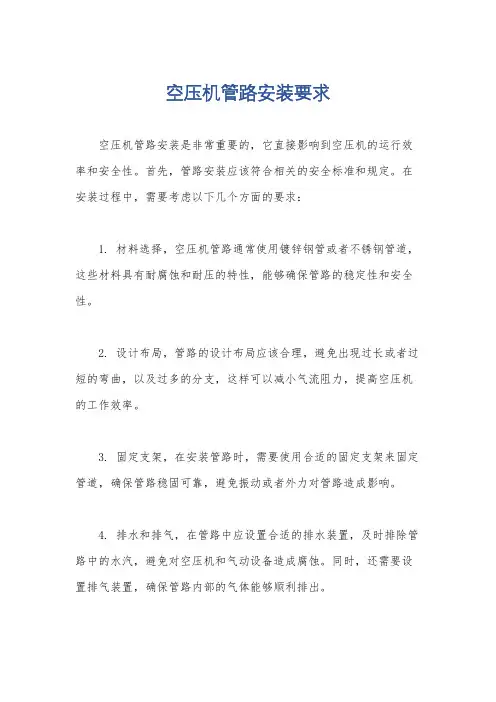

空压机管路安装要求
空压机管路安装是非常重要的，它直接影响到空压机的运行效率和安全性。

首先，管路安装应该符合相关的安全标准和规定。

在安装过程中，需要考虑以下几个方面的要求：
1. 材料选择，空压机管路通常使用镀锌钢管或者不锈钢管道，这些材料具有耐腐蚀和耐压的特性，能够确保管路的稳定性和安全性。

2. 设计布局，管路的设计布局应该合理，避免出现过长或者过短的弯曲，以及过多的分支，这样可以减小气流阻力，提高空压机的工作效率。

3. 固定支架，在安装管路时，需要使用合适的固定支架来固定管道，确保管路稳固可靠，避免振动或者外力对管路造成影响。

4. 排水和排气，在管路中应设置合适的排水装置，及时排除管路中的水汽，避免对空压机和气动设备造成腐蚀。

同时，还需要设置排气装置，确保管路内部的气体能够顺利排出。

5. 安全阀和压力表，在管路中应设置安全阀和压力表，用于监测和调节管路压力，确保管路运行安全可靠。

总的来说，空压机管路安装要求包括材料选择、设计布局、固定支架、排水排气和安全阀压力表等方面，这些要求都是为了确保管路的安全稳定运行，提高空压机的工作效率。

希望以上回答能够满足你的需求。

空压机的安装标准与要求一．安装环境布置要求1、为了适应发展的需要，机房在总图的位置上应留有扩建的余地。

2、空气压缩机直接从大气中吸气，为了减少机组的磨损、腐蚀和爆炸的可能性，机房与散发爆炸性、腐蚀性、有毒气体、粉尘等有害物质的场所必须要有一定的距离，由于压缩机散热量大，特别夏季机器内气温很高，所以机房的朝向应使机器间有良好的通风，并尽量减少日晒。

3、压缩机虽有箱体，但严禁雨水淋洒，因此压缩机不宜露天安装。

4、压缩机房为独立的建筑。

5．压缩机房必须装有固定灭火二氧化碳灭火设备，其手动开关必须设置在危险区之外。

并随时可以触及。

灭火器材二氧化碳灭火气器或粉末灭火器应放置于被保护目标附近，但应在危险区之外。

二．机房安装要求1、地面最好为光洁水泥地面，墙壁的内表面应抹白，压缩机底座宜置于混凝土地面上，且平面水平度不大于0.5/1000（mm）。

并在离机组200mm外四周开有沟槽，以便机组停车换油、检修或冲刷清洁地面时，油、水能从沟槽中流走，沟槽尺寸由用户自定。

2、压缩机组放置于地面上，应确保箱底与地面贴合良好，以防产生振动，增加噪音。

3、对有条件的用户，机房墙面可贴上吸声板，可进一步降低噪音，但不宜用陶瓷面砖之类硬表面材料装饰墙面。

4、由于风冷型压缩机受环境温度的影响大，因此机房通风应良好、干燥，换热空气可以用引风管引出户外或设排风机，控制压缩机环境温度在-5℃～40℃内。

5、机房内尘埃少，空气清洁，不含有害气体及含亚硫酸等腐蚀性介质。

根据你公司加工产品的性质，进风口应配有一级过滤装置。

窗户流通有效面积应大于3m2三．电源及外围接线要求1．压缩机主电源为AC(380V/50Hz)三相，冷冻干燥机为AC（220V/50HZ）请确认电源。

2．电压降不能超过额定电压的5%，各相电压差在3%以内。

3．压缩机电源必须使用配有隔离开关，以防止短路产生缺相运行。

4．检查次回路保险丝，根据压缩机的功率大小选择适当的无熔丝保险开关。

空压机安装规范空压机是一种用于压缩空气的设备，广泛应用于工业生产中的压缩空气系统中。

为了确保空压机的正常运行和安全使用，需要遵循一系列的安装规范。

下面将介绍空压机的安装规范，内容分为五个部分。

一、土建准备工作1. 确保选址合理，选取位置平稳坚固，地面承重能力足够的地方。

2. 地基的混凝土基础要牢固、坚实，基础底面要平整，无明显裂缝和凹陷。

3. 安装空压机的房间要有良好的通风、排气和隔音设备，并确保通风系统的有效运行。

二、设备准备工作1. 检查空压机的包装是否完好，是否有损坏或漏水现象。

2. 检查空压机的相关部件和附件是否齐全，并按照说明书进行组装和安装。

3. 检查空压机的电源是否与现场电力相符，并进行必要的电气接地。

三、管道安装工作1. 确保管道的选材符合规范，能够承受系统的最高工作压力和温度。

2. 管道连接采用螺纹、法兰或焊接方式，确保连接紧密牢固，不得有漏气现象。

3. 管道安装要注意避免弯曲、扭转和受力集中，防止管道震动和振动引起泄漏。

四、电气安装工作1. 检查电源线路是否符合国家标准，并按照电气图纸进行正确的接线和连接。

2. 安装正确的开关、保险丝和漏电保护装置，并确保其正常工作。

3. 安装电气控制柜与现场配电箱之间的电缆，连接可靠，并进行必要的地线连接。

五、试运行和调试工作1. 在进行试运行前，要对空压机的各项功能进行检查和测试，确保设备运行正常。

2. 在试运行和调试时，要遵循正确的操作规程，保证操作人员的安全。

3. 运行一段时间后，对空压机进行检查和调整，保证其运行状态稳定、工作效率高。

综上所述，空压机的安装规范主要包括土建准备工作、设备准备工作、管道安装工作、电气安装工作以及试运行和调试工作。

这些规范能够确保空压机的正常运行和安全使用，提高工作效率，延长设备的使用寿命。

在安装过程中，要遵循相关的标准和要求，合理规划和布置，确保每个环节都符合要求，并保持与安装人员和现场人员的密切沟通和协作，确保安装的成功进行。
