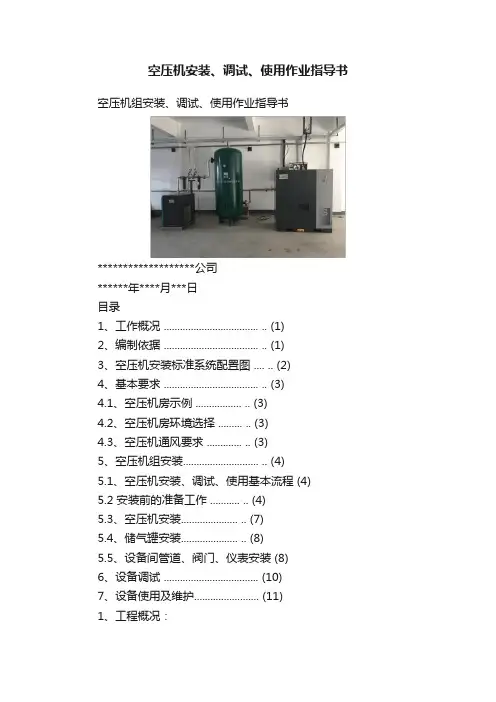

空压机安装、调试、使用作业指导书空压机组安装、调试、使用作业指导书*******************公司******年****月***日目录1、工作概况 ................................... .. (1)2、编制依据 ................................... .. (1)3、空压机安装标准系统配置图 .... .. (2)4、基本要求 ................................... .. (3)4.1、空压机房示例 ................. .. (3)4.2、空压机房环境选择 ......... .. (3)4.3、空压机通风要求 ............. .. (3)5、空压机组安装............................ .. (4)5.1、空压机安装、调试、使用基本流程 (4)5.2 安装前的准备工作 ........... .. (4)5.3、空压机安装..................... .. (7)5.4、储气罐安装..................... .. (8)5.5、设备间管道、阀门、仪表安装 (8)6、设备调试 (10)7、设备使用及维护 (11)1、工程概况：1、工程名称：2、建设单位：3、项目地址：4、主要设备及安装工作：5、空压机组基本参数：2、编制依据《压缩空气》GB/T 13277《特种设备使用管理规则》《固定式压力容器安全技术监察规程》《机械设备安装工程施工及验收规范》GB 50231《压缩机、风机、泵安装工程施工及验收规范》GB 50275《现场设备、工业管道焊接工程施工规范》GB 50236《工业安装工程施工质量验收统一规范》GB 50252《压缩空气站设计规范》GB 50029《固定式空气压缩机，安全规则和操作规程》GB 10892《容积式空气压缩机，安全要求》GB 22207《固定式压力容器产品质量证明书》《螺杆空压机使用说明书及产品质量证明书》3、空压机组安装标准系统配置图24、基本要求4.1、空压机房示例4.2、空压机房环境选择（1）空压机房应选择宽敞、通风良好的环境；（2）空压机房应尽可能避开多粉尘环境和具有有害腐蚀气体的场所；（3）空压机、储气罐不能安装在没有通风设施的机房内；（4）压缩机在适于承载其重量的坚固水平地面上安装压缩机机组。

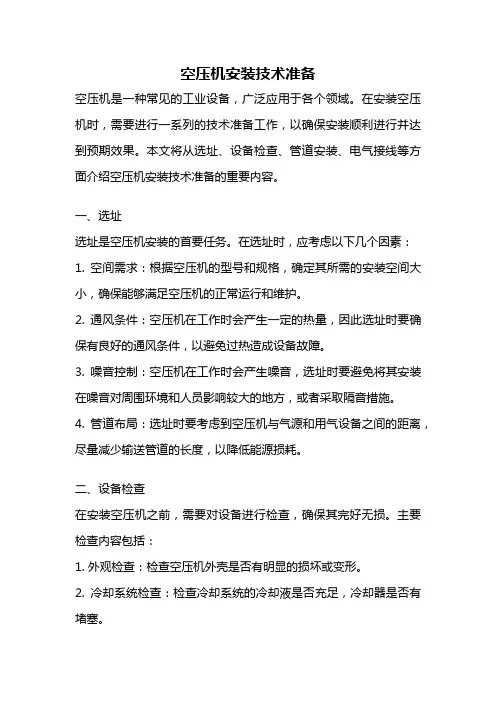

空压机安装技术准备空压机是一种常见的工业设备，广泛应用于各个领域。
在安装空压机时，需要进行一系列的技术准备工作，以确保安装顺利进行并达到预期效果。
本文将从选址、设备检查、管道安装、电气接线等方面介绍空压机安装技术准备的重要内容。
一、选址选址是空压机安装的首要任务。
在选址时，应考虑以下几个因素：1. 空间需求：根据空压机的型号和规格，确定其所需的安装空间大小，确保能够满足空压机的正常运行和维护。
2. 通风条件：空压机在工作时会产生一定的热量，因此选址时要确保有良好的通风条件，以避免过热造成设备故障。
3. 噪音控制：空压机在工作时会产生噪音，选址时要避免将其安装在噪音对周围环境和人员影响较大的地方，或者采取隔音措施。
4. 管道布局：选址时要考虑到空压机与气源和用气设备之间的距离，尽量减少输送管道的长度，以降低能源损耗。
二、设备检查在安装空压机之前，需要对设备进行检查，确保其完好无损。
主要检查内容包括：1. 外观检查：检查空压机外壳是否有明显的损坏或变形。
2. 冷却系统检查：检查冷却系统的冷却液是否充足，冷却器是否有堵塞。
3. 滤清器检查：检查滤清器是否清洁，如有需要，可进行更换。
4. 驱动系统检查：检查电动机、传动带、联轴器等驱动系统的连接是否牢固，运转是否灵活。
三、管道安装管道安装是空压机安装的重要环节。
在进行管道安装时，需要注意以下几个方面：1. 管道材料选择：根据气体性质和压力要求，选择适合的管道材料，如镀锌钢管、不锈钢管等，并确保管道的连接牢固。
2. 管道布局：根据气源和用气设备的位置，合理规划管道布局，尽量减少管道的弯曲和阻力，以提高气体的输送效率。
3. 泄漏检查：安装完管道后，需要进行泄漏检查，确保管道连接处密封可靠，并及时进行修复和调整。
四、电气接线电气接线是空压机安装的另一个重要环节。
在进行电气接线时，应注意以下几个问题：1. 电源选择：根据空压机的功率和电流要求，选择合适的电源，并确保电源的稳定供应。
空压机作业指导书_空压机作业指导书一、引言空压机是一种常用的工业设备，用于产生高压气体。
本作业指导书旨在提供对空压机的操作指导，以确保操作人员能够正确、安全地使用空压机进行工作。
二、安全注意事项1. 操作人员应事先接受相关培训，了解空压机的基本原理、操作方法和安全注意事项。
2. 在操作空压机之前，必须穿戴适当的个人防护装备，如安全帽、防护眼镜、耳塞、手套等。
3. 在操作空压机时，应确保周围环境干燥、通风良好，并远离易燃、易爆物品。
4. 空压机的安装和维护应由专业人员进行，非专业人员不得擅自拆卸或维修。
5. 空压机应定期进行检查和维护，确保其正常运行。
三、操作步骤1. 开启空压机之前，先检查电源是否正常，确认电压和频率与设备要求相符。
2. 打开空压机的主电源开关，并观察压力表和温度表的读数，确保正常工作。
3. 检查空压机的油位和润滑系统，确保油位在正常范围内，并根据需要添加或更换润滑油。
4. 检查空压机的冷却系统，确保冷却水流畅，并根据需要清洗或更换冷却水。
5. 打开空压机的压缩机开关，启动压缩机，观察压力表的读数，确保压力在正常范围内。
6. 根据工作需求，调整空压机的压力和流量，确保满足工作要求。
7. 在操作空压机期间，应定期检查压力表和温度表的读数，确保运行正常。
8. 在操作结束后，先关闭压缩机开关，再关闭主电源开关，确保安全。
四、故障处理1. 如果空压机出现异常噪音或振动，应立即停机检查，排除故障。
2. 如果压力表或温度表读数异常，应检查传感器或仪表是否损坏，如有需要，及时更换。
3. 如果空压机出现漏气现象，应检查气管和接头是否松动，如有需要，及时修复或更换。
4. 如果空压机出现过热现象，应检查冷却系统是否正常运行，如有需要，及时清洗或更换冷却水。
5. 如果空压机无法启动，应检查电源是否正常，如有需要，及时修复或更换电源。
五、维护保养1. 按照空压机的维护手册进行定期维护，包括清洁、润滑、更换易损件等。
空压机安装须知特别说明：空压机正确安装很重要，不正确的安装会导致空压机不能正常运行，同时也会严重影响空压机的寿命,而且会带来额外的保养、维修费用。
因安装不良所产生的空压机故障,不属于保修范畴，请用户按照本说明书中的要求安装空压机。
1.1压缩机的搬运1.1.1 请使用机组底板叉车孔或包装箱叉车孔搬运，禁止直接吊装；1.1.2如需要吊装，请先咨询厂家，取得厂家允许后制作相关吊装工具进行吊装。
禁止吊装时挤压压缩机的箱体；禁止未按照压缩机的重心进行的非正常吊装，这会造成严重的安全事故。
1.1.3 搬运中应避免过大的振动和倾斜，绝对禁止倒置！1.1.4 压缩机完成安装后，请安装随机附带的铲车孔盖板。
1.2 压缩机房的选址1.2.1 压缩机应安装在室内使用，并选择安装在空气清洁、粉尘少、干燥、通风和没有腐蚀性气体的场所。
1.2.2 压缩机的运行环境温度要求在0-45℃之间。
如环境温度低于0℃或高于45℃，请咨询厂家。
1.2.3高粉尘的运行环境对压缩机的危害十分严重，而这往往被忽视：这会使滤清器的处理效果变差并造成主机转子磨损甚至损坏的隐患。
高粉尘的环境也会使压缩机润滑油的寿命降低，并易造成积碳或结焦，甚至引起火灾，爆炸等安全事故。
对于使用环境较为恶劣的客户，建议缩短保养周期，详情请咨询厂家。
对于风冷式压缩机，粉尘会逐渐附着在冷却器的翅片上而影响冷却器的冷却效果。
需要定期检查并清洗。
1.2.4 对水泥、陶瓷、铸造、氧化铝厂、钢铁、水泥搅拌和野外施工等高粉尘场合,应将机房选择在远离粉尘场所。
同时,应根据环境粉尘的严重性,采取以下解决措施加装重载空气过滤器(标配纳米级空滤）要求每运行500 小时,检查三滤和油的使用情况,并根据使用情况缩短三滤和油的保养周期; 详情请咨询本公司售后服务部。
1.3 压缩机房的布局和压缩机的安装1.3.1 压缩机与墙壁还有其他设备之间要保持1.5m 以上的距离，以方便压缩机的检查与维修。

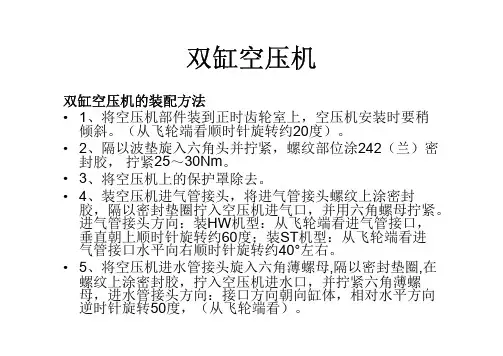

双缸空压机
双缸空压机的装配方法
•1、将空压机部件装到正时齿轮室上，空压机安装时要稍倾斜。
（从飞轮端看顺时针旋转约20度）。
•2、隔以波垫旋入六角头并拧紧，螺纹部位涂242（兰）密封胶，拧紧25～30Nm。
•3、将空压机上的保护罩除去。
•4、装空压机进气管接头，将进气管接头螺纹上涂密封胶，隔以密封垫圈拧入空压机进气口，并用六角螺母拧紧。
进气管接头方向：装HW机型：从飞轮端看进气管接口，垂直朝上顺时针旋转约60度；装ST机型：从飞轮端看进
气管接口水平向右顺时针旋转约40°左右。
•5、将空压机进水管接头旋入六角薄螺母,隔以密封垫圈,在螺纹上涂密封胶，拧入空压机进水口，并拧紧六角薄螺
母，进水管接头方向：接口方向朝向缸体，相对水平方向逆时针旋转50度，（从飞轮端看）。
双缸空压机
•6、将空压机回水管接头隔以密封垫圈,在螺纹上涂密封胶，拧紧在空压机出水口上。
安装过渡接头，隔以复合密封垫圈将过渡接头分别拧入缸体润滑油孔和空压机润滑油孔。
并拧紧。
•7、装喷油泵齿轮，旋转90°，盘车使飞轮齿圈的刻线对正0刻线，活塞处于第1缸或第6缸上止点的位置。
•8、用专用工具调整空压机正时，活塞处于第1缸或第6缸上止点的位置。
从飞轮端看，空压机曲轴端面上孔位于空压机曲轴箱上孔的左上方（两者成50°夹角）。
•9、装喷油泵齿轮，隔以垫片旋入1型六角螺母且涂胶拧紧，拧紧力矩：350±10Nm。
检查间隙最少盘车一圈，均匀检查三处。
检查喷油泵传动齿轮与中0.05～0.20mm。
双缸空压机。
空压机施工安装技术方案范文一、工程概况。
咱们这次要安装的空压机啊，就像一个大力士，它在整个生产系统里可是个重要角色呢。
它的安装位置在[具体地点]，这个地方得满足一些条件，比如说空间要够大，能让它舒舒服服地待着，通风也要好，可不能把它憋坏了。
二、施工前准备。
# （一）人员准备。
1. 得找几个技术过硬的师傅，就像找一群超级英雄一样。
这些师傅得熟悉空压机的安装流程，就像熟悉自己家的厨房一样，知道每个零件该放哪儿。
2. 还要有几个小工帮忙打下手，递个工具啥的，大家齐心协力才能把这个活儿干好。
# （二）工具和材料准备。
1. 工具方面，扳手、螺丝刀那是必不可少的，就像战士的枪一样重要。
而且得准备不同型号的，就像不同口径的枪炮，应对不同的螺丝和螺母。
2. 材料的话，像连接空压机的管道啊，密封用的垫片啊，都得准备好。
这些材料的质量可得把好关，不能用那些“病怏怏”的材料，不然空压机这个“大力士”干活的时候就会出问题。
# （三）场地准备。
1. 在安装空压机之前，要把场地打扫得干干净净，不能有乱七八糟的东西。
这就好比给客人准备房间，得整洁才行。
2. 还要检查地面是否平整，如果地面坑坑洼洼的，空压机站在上面就会不稳，就像人站在高低不平的石头上，容易摔倒。
三、空压机安装步骤。
# （一）基础安装。
1. 首先要安装空压机的基础，这个基础就像房子的地基一样重要。
按照空压机的尺寸和重量，咱们得把基础做得稳稳当当的。
一般是用混凝土浇筑，在浇筑的时候，要注意水平度，就像做蛋糕要把表面弄平一样，偏差不能太大，不然空压机安装上去就会歪歪扭扭的。
2. 基础做好之后，要等它充分凝固，就像等蛋糕烤熟一样，这个过程可不能着急，不然基础不结实，空压机运行起来就会晃悠。
# （二）空压机主机安装。
1. 当基础准备好了，就可以把空压机主机搬到安装位置了。
这时候就需要几个师傅齐心协力，像抬花轿一样小心翼翼地把它放上去。
在放的过程中，要注意对中，就像把棋子准确地放在棋盘格子里一样，要和基础上的安装位置对得准准的。
科普柯阿特拉斯·空压机安装指导空压机正确安装很重要，不注重安装要求，将会导致空压机不能正常运行甚至带来额外的高额维修费用；因安装不良所产生的空压机故障不属于保修范畴，阿特拉斯·科普柯专业人员到达现场也将无能为力；本片收集了大量安装实例，从八个方面介绍正确安装方法和部分客户因安装中存在的隐患，并由此带来不良的严重后果；这八方面内容分别如下1安装平面示意图介绍；2空压机机房环境选择；3空压机机房通风要求；4 空压机进排风管道安装注意事项；5空压机管道连接要求；6空压机供电系统安装要求；7空压机供水系统安装要求；8空压机后处理设备位置排列及压降问题；1参照空压机安装平面示意图进行安装2空压机机房选择应宽敞、通风良好机房尽可能避开多粉尘环境及具有有害腐蚀气体的场所OK2.1空压机处于多粉尘环境中运行将会影响空气过滤器使用寿命，增加维修成本，也将减少空压机产气量；×2.2多粉尘环境也将影响主电机散热，主电机长期高温运行，会促使电机绝缘老化，甚至烧坏电机；×2.3空压机吸入空气中，含腐蚀性有害气体将会导致螺杆腐蚀并损坏；×2.4空气中含腐蚀性有害气体也将导致气水分离器铝合金腐蚀，影响汽水分离效果；×2.5空气中腐蚀性有害气体会导致空压机管道腐蚀，直接影响螺杆使用寿命；×3空压机、贮气罐不能安装在没有通风设施的机房内×30℃－40℃－50℃↑3.1不将压缩机产生的热量，用管道直接排出机房外，机房高温会影响空压机正常使用；×3.2机房内压缩机，需分别独立用排风管道，把所产生的热量直接引出室外；OK3.3安装排风管道要注意空压机顶部排风口截面面积、高度和长度；OK<2.5m4空压机排风管道不能连接到一个出风口，这将导致某台机组背压提高，排风受阻而高温；×4.1空压机管道太长并连接到一个排风出风口这也将导致空压机排风受阻、高温跳机；×4.2空压机排风管道，截面面积不能变径、缩小，也不能拐弯太多、太长；×4.3空压机排风管道高度不够，也会导致排风阻力增加出现机器高温；×4.4空压机排风管道出口不要安装百叶窗否则将导致排风不畅，机器温度增加；×4.5如多台空压机排风管道汇并到一个排风出口，建议安装抽风机增加排风流速把热量引出室外；OK抽风机4.6在机房顶部安装导流排风罩能有效地把机房热量排出室外，降低机房温度；OK4.7在空压机排风管道侧面安装排气风扇OK 能把机房热量排出室外；能帮助提高空压机排风流速；4.8为了防止空压机房产生负压，可以安装进风管道直接引进室外空气；OK4.9空压机进风口一般不建议安装预过滤网，如需要安装预过滤网表面积必须足够大；OK4.10如空压机空气想从室外引进，空压机进气管道应分别独立引入每台空压机进口；×以下安装，当某台机组故障停机时，故障机内热量会进入其他机组吸入口5空压机空气输出管道与总管道不能“T”字连接，以防停机时总管道产生的冷凝水倒流入机内；×5.1空压机空气输出管道与总管道连接，正确的方法应从总管道顶部进入；OK 总管道空气输出管道5.2如多台空压机并网输出空气，空压机输出空气管道口不要装止回阀；如下安装，当某台机组出现微小泄漏时，会导致某台机组加卸载过分频繁×5.3MD 干燥机再生空气管道需保温，以保证再生空气温度＞130℃以上；OK 截止阀再生空气管道需分别安装截止阀和调节再生空气用的碟阀；碟阀5.4空压机手动、自动排水管道要分别、独立通往排水沟，以便于观察冷凝水正常排放；OK5.5冷凝水排放管道不要并入一根总管道，以下安装不便于观察冷凝水是否排放；×5.6冷却水进水管道要装预过滤网OK 能防止杂物堵塞冷却系统预过滤网选择30至40目空气过滤系统的客户1空气入口要求安装一段6倍于管径的直管段；2和入口膨胀节相连的入口管必须保证容易拆装以便日后机器的维护保养；3空压机进出口管线底部必须有支撑架，以避免管线的重量对机器造成应力；空气过滤系统的客户调试前客户需制作和安装不锈钢滤网（40－80目）6空压机供电电源线入口，要安装进线盒，供电电缆进线引入需有一定弧度；OK6.1空压机供电电源不安装进线盒，运行中可能导致割破电缆出危险!×6.2供电电缆尺寸按每平方毫米载流2A计算，接地线截面积一般为供电电缆二分之一；OK6.3供电电缆线径截面较大时，为保证有效载流和良好的接触面积，电缆线可与铜牌相连接；A CB OK6.4为增加电缆线鼻与接触器良好接触和载流量，电源电缆可分别连接到K21和K23接触器上；建议把原有连接方式改动一下；6.5三相交流供电电压安装要求1三相交流380V电压允许波动范围±5%；2电压1%的不平衡将引起某相电流超10%；3电压3.5%的不平衡将使电机温升增加25℃；4频率范围允许50 HZ ±1%；(0.99~1.01)；6.6高压电机安装注意事项-螺杆机1 Atlas Copco高压电机起动，标配的是西门子高压控制柜；2西门子高压柜内应具有：高压隔离开关、高压熔断器、低电压保护F6、真空接触器K21、过流保护F21等；3 Atlas Copco空压机电控柜内继电器K13，提供一组常开触点去控制西门子高压柜内真空接触器K21起动、停止；4空压机电控柜和高压柜之间控制回路需布置一根7x1.5mm2屏蔽电缆；（F6/F21 x 2；K21 x 2；合闸反馈信号x 2；接地x 1，在Atlas Copco调试工程师到达现场前，客户仅需布线，严禁连接！）5为确保失电时空压机能迅速停机，空压机T1变压器单相380V电源需来自高压柜同一侧；6高压柜内发出的低电压、过流保护信号必须送给空压机电脑6.7以下是Atlas Copco采用一组常开触点启动方式的，西门子高压柜控制电路；3000/6000V/10000V高压电源高压隔离开关高压熔断器F6低电压保护K21真空接触器F21过流保护主电机M2、M3风扇电机6.8高压电机安装注意事项-螺杆机但部分客户，高压柜采用合闸和脱扣二个信号供高压电机起动、停止；Atlas Copco公司采用一个信号（即K13闭合开机，断开为停机）的控制方式不能直接应用于部分客户高压控制柜上：Atlas Copco原则上只推荐采用一个控制信号方式作为起动、停止高压电机；为了寻求一种可操作方案，解决采用合闸和脱扣二个信号作为起、停方式的客户，引荐电路如下：Atlas Copco只是提供一种建议供客户参考，引荐电路中所增加的中间继电器ZJ、时间继电器ST1、ST2由客户自行采购并安装；6.9如下电路是采用合闸、脱扣二信号启动方式的高压控制柜（仅供参考）；K13：中间继电器为Atlas Copco 空压机提供的一组开/停信号；ZJ ：中间继电器（客户自行采购）；ST1：合闸时间继电器（客户自行采购）得电计时延时断开；ST2：分闸时间继电器（客户自行采购）得电计时延时断开；L N ZJ ZJ ZJ K13ST1ST2ST2ST1HZ FZ K13S1S2合闸信号分闸信号延时2秒延时2秒2s 2s6.10以下是Atlas Copco供离心机使用的西门子高压控制柜电路；低电压信号F6起停信号K13高压合闸反馈信号过载信号F21电机电流信号1Atlas Copco离心机标配的也是西门子高压柜，结构和螺杆机相仿；2增加了T61电流互感器，信号需通过4-20mA电流变送器（自行采购）客户供电系统不管采用TN、IT、TT接地方式，（即零线N、地线PE分别接地或合并接地方式）变频机外壳必须提供单独的接地保护，以避免干扰VSD 变频设备不建议和其他的功率因数补偿器或开停式电容设备安装于同一段变压器下，以避免脉冲信号干扰；变压器变压器VSD 功率因数补偿器其他设备大容量开停式电容设备10000/6000V380V VSD ×7安装供水系统应注意的问题1选择水泵应考虑足够的流量和扬程；2水质须进行化验并采取相应的水处理措施；3冷却水供水压力应为3.0─5.5bar，进回水压差＞1.5bar；4冷却水进水温度最高为35℃；5供水流量Q=[KW/(4.2xΔT)]x3.6吨/小时(ΔT =8℃)；6冷却水进水管道应安装过滤网（30－40目/cm2）；7冷却水避免使用深井水和冷冻水；8冷却水供水管道末端应加装排污阀；7.1冷却水没有作水处理工作，导致冷却器结垢和堵塞现象，影响空压机正常热交换；×。
空气压缩机安装施工方案
一、前期准备
在进行空气压缩机的安装施工之前，首先需要进行周密的前期准备工作，包括以下几个方面：
1.确定安装位置：根据空气压缩机的尺寸和工作环境要求，选择合适的
安装位置。
2.准备安装工具：准备好安装所需的工具和设备，包括吊车、螺丝刀、
扳手等。
3.准备安装材料：确保安装过程中所需的管道、电线等材料齐全。
4.安全防护措施：提前做好安全防护工作，避免意外事件发生。
二、安装过程
1. 运输与搬运
将空气压缩机从运输车辆上卸下，并利用吊车等设备将其搬运至安装位置，注意操作人员要戴好安全帽和手套。
2. 安装基础
在安装位置上进行地基处理，确保基础平整牢固，并根据设备的尺寸和重量要求设置好支撑架。
3. 连接管道
根据空气压缩机的进出气口位置，连接好进气管道和出气管道，并确保管道连接紧密可靠，不漏气。
4. 电气连接
将空气压缩机与电源进行正确连接，根据电气图纸接线，注意接线顺序和安全间距，确保电气部分正常运行。
5. 调试运行
在安装施工完成后，进行空气压缩机的调试运行，检查设备运行情况和是否有异常噪音、震动等情况，确保设备正常工作。
三、验收和使用
完成安装施工后，对空气压缩机进行验收，包括机械性能、电气性能、安全保护等方面的检查，确认设备符合要求后方可投入正常使用。
以上便是空气压缩机安装施工方案的相关内容，希望对您有所帮助。
空压机安装指导手册目录1、简介 (2)2、安装工具和设备 (2)3、安装手册 (3)3—1、基础对中 (3)3—2、基础板的固定 (3)3—3、空压机组安装 (3)3—4、动力系统安装 (5)3—5、压缩空气系统安装 (7)3—6、设备试运转 (7)4、工程验收 (12)5、注意事项 (12)1、简介：空压机，以保证电解车间、阳极车间、阴极车间、铸造车间及氧化铝卸料输送等所需的压缩空气。
安装空压机难度并不很大,但决不可掉以轻心，要有充分的技术准备，施工组织，对空压机的特点、性能、技术要求和施工方法，每个参加施工的人员都得充分了解并认真按本手册进行安装。
2、安装工具和设备（1）组装工具（专用工具随空压机设备带来）――――――1套（2）经纬仪――――――――――――――――――――－1件（3）条式水平仪（精确度0.05mm/m以上）――――――――1件（4）框式水平仪（精确度0.05mm/m以上）――――――――1件（5）垂线和垂标坠（普通线坠、磁力线坠）―――――――1套（6）宽座角尺――――――――――――――――――――2件（7）钢卷尺―――――――――――――――――――――8个（8）电焊机、氧气、乙炔、气割机各――――――――――1套（9）各种厚度垫片（铜、铁、钢纸、石棉橡胶板等）―――1套（10）大锤（5公斤）―――――――――――――――2个（11）橇棒（ф30³1.5m）―――――――――――――6个（12）链条滑车、葫芦（5吨、3吨、2吨）――――各1个（13）直线刻度表（600mm）――――――――――――1件（14）千分尺（25－50、200－225）―――――――各1套（15）塞尺――――――――――――――――――――1套（16）游标卡尺（0－200）――――――――――――1 件（17）弹簧钳―――――――――――――――――――1把（18）百分表（带磁性表座）――――――――――――1只（19）内径千分规350到375mm―――――――――――1件（20）扭力扳手――――――――――――――――――1套（21）研磨用刮刀―――――――――――――――――5把（22）油石――――――――――――――――――――4条（23）锉刀（扁锉、250mm、半园250mm）――――――4件（24）砂布（100号、80号）――――――――――各5扎（25）扩管器―――――――――――――――――――1套（26）试压泵―――――――――――――――――――1台（27）钢锯――――――――――――――――――――1把（28）手电筒―――――――――――――――――――2个（29）电器调试工器具―――――――――――――――1套（30）研磨膏―――――――――――――――――――5合（31）研磨板（400³300、200³150、150³150）―――3块（32）台虎钳（钳口宽度200）―――――――――――2件（33）钢号码（字身高度3.2）―――――――――――1副（34）旧破布―――――――――――――――――150公斤3安装手册3—1、基础对中3—1—1、按基础图验收基础，对每个基础中心进行标记3—1—2、检查每个基础中心的距离3—1—3、检查用于安装的尺寸、位置、长度及安装螺栓间的宽度3—1—4、固定基础板3—2、基础板的固定3—2—1、将基础板放在基础混凝土安装表面的固定位置上3—2—2、将基础混凝土表面凿毛并清洁干净，并用水将其弄混，然后在辅上垫料之后将基础板放在表面上（用不收缩的水泥和化学试剂的混合物与普通水泥混合成灰浆，用此灰浆作为填料拍紧）。
空压机装配步骤流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以下是一般空压机的装配步骤流程：1. 准备工作确保工作区域整洁，并准备好所需的工具和零件。
空气压缩机安装工程作业指导书一、工程概况本矿地面空压站，装备2台DH-100A/W型空气压缩机、空气压缩机额定排气量为20m3/min，额定排气压力0.8Mpa，配套电动机功率Y315M2-8 380V 110KW，电控设备采用成套LJA型空气压缩机电控柜，带排气、超压、断水、电气短路、过负荷等机械及电气安全保护，并控制设备起停。
二、设备开箱设备开箱前，应查明设备的名称、型号、规格，检查设备的箱号和箱数以及包装情况，防止开错。
三、清点检查(1)设备的清点检查,应根据设备制造厂提供的设备装箱单进行。
(2)清点检查时，首先应核实设备的名称、型号和规格，必要时应多找设备图纸进行检查。
(3)清点设备的零件、部件、随机附件、备件、附属材料工具，以及设备的出厂合格证和其它技术文件是否安全。
(4)检查设备的外观质量，如有缺陷、损伤和锈蚀等情况，应填入记录单中，并进行研究和处理。
(5)设备的转动和滑动不见，在防锈油漆未清除前，不得转动和滑动。
由于检查而除去的防锈油漆，在检查后应重新涂上。
四、设备及另部件保管(1)设备开箱后，应加强防护保管，不得露天放置，以免设备损伤和受风雨灰砂的侵害。
(2)暂时不安装的设备或零部件，应把已检查过的精加工面重新涂油，以免锈蚀，并采取保护措施，以防擦伤或损坏。
(3)经过切削加工的零件、部件和备件，不得直接放在地面上，最好置于木板架上。
(4)堆放在一起的零部件，先安装的应放在外面或上面，后安装的应放在里面或下面，以免安装时乱翻。
(5)设备上的易碎物品、易丢失的小零件、贵重仪表和材料均应单独收藏保管，但要注意编号，以免混淆和丢失。
五、基础的检查设备在安装就位前，应对基础进行检验，以保证安装工作的顺利进行。
(1)基础表面的模板、地脚螺栓固定架等应全部拆除干净，地脚螺栓孔内的模板也应拆除并将孔内清理干净。
(2)基础各部分尺寸，必须符合设计要求。
(3)根据设计图纸要求，检查所有预埋件的数量和位置的正确性。
一、空压机安装1.须宽阔采光良好的场所，以利操作与检修。
2.空气相对湿度宜低，灰尘少，空气清净且通风良好。
3.环境温度须低于40℃，因环境温度越高，则空压机输出空气量愈少。
4.如果工厂环境较差，灰尘多，须加装前置过滤设备。
5.预留通路，具备条件者可装设天车，以利维修保养。
6.预留保养空间，空压机与墙之间至少须有70公分以上距离。
7.空压机离顶端空间距离至少1米以上。
二、空压机配管、基础及冷却系统注意事项1、空气管路的配管注意事项(1)主管路配管时，管路须有1°～2°倾斜度，以利管路中的冷凝水排出。
(2)配管管路压力降不得超过空压机设定压力的5%，故配管时最好选用较大的管径。
(3)支线管路必须从主管路的顶端接出，避免管路中的凝结水下流至用气设备中，空压机空气出口管路最好有单向阀。
(4)几台空压机串联安装，须在主管路末端加装球阀或自动排水阀，以利冷凝水排放。
(5)主管路不要任意缩小，如果必须缩小或放大管路时须使用渐缩管，否则在接头处会有混流情况发生，导致大的压力损失，也影响管路的使用寿命。
(6)空压机如果有储气罐及干燥机等净化缓冲设施，理想的配管应是螺杆空压机+储气罐+前过滤器+干燥机+后过滤器+精过滤器。
如此，储气罐可将部分冷凝水滤除，同时储气罐亦有降低气体排气温度的功能。
较低温度且含水量较少的空气再进入干燥机，可减轻干燥机或过滤器的负荷。
(7)若系统的空气用量很大且时间很短，瞬时用气量变化很大，宜加装一储气罐作为缓冲之用(其容量应大于或等于最大瞬时气量的20%)，这样可以减少空压机组频繁加载或卸荷的次数，减少控制元件动作次数，对保持空压机的运行可靠性有很大的益处。
一般情况下，可选择容量为排气量20%的储气罐。
(8)系统压力在1.5MPa以下的压缩空气，其输送管内之流速须在15m/sec 以下，以避免过大的压力降。
(9)管路中尽量减少使用弯头及各类阀门，以减少压力损失。
(10)理想的配管是主管线环绕整个厂房，如此在任何位置均可获得双方面的压缩空气。
安装螺旋式空压机对于熟练的朋友来说是没问题，但是对于外行或者是初学者，下面为大家介绍安装螺杆式空压机的步骤和以下几点注意事项：第一，安装螺杆式空压机的环境以及要求(1) 选择采光良好的宽阔场所，以便于操作、保养和维修时所需的空间和照明。
(2) 选择空气湿度低、灰尘少，空气清新且通风好的场所，避免水雾、酸雾、油雾，多粉尘和多纤维的环境。
(3) 按照GB50029－2003《压缩空气站设计规范》的要求，压缩空气站机器间的采暖温度不宜低于15℃，非工作时间机器间的温度不得低于5℃。
(4) 当空压机吸气口或机组冷却风吸风口设于室内时，其室内环境温度不应大于40℃。
(5) 如果工厂环境较差，灰尘多，须加装前置过滤设备，以保证空压机系统零件的使用寿命。
(6) 当单台排气量等于或大于20m3/min，且总安装容量等于或大于60 m3/min的压缩空气站，宜设检修用起重设备，其起重能力应按空压机组最重部件确定。
(7) 预留通道和保养空间，按照GB50029－2003《压缩空气站设计规范》的要求，空压机组与墙之间的通道宽度按排气量大小为0.8～1.5m的距离。
第二，压缩空气管路配管应注意的事项(1) 主管路配管时，管路须有1°～2°的倾斜度，以利于管路中冷凝水的排出，如图1、图2所示。
(2) 配管管路的压力降不得超过空压机使用压力的5%，故配管时最好选用比设计值大的管路，其计算公式如下：管径计算d＝mm＝mm其中Q压－压缩空气在管道内流量m3/minV－压缩空气在管道内的流速m/sQ自－空压机铭牌标量m3/minp排绝－空压机排气绝压bar（等于空压机排气压力加1大气压）(3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。
(4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。
空压机的基本安装步骤,上海玺诚为您介绍对于空压机一般购买时都会提供上门安装，但是在使用期间肯定会出现一些意外，所以对于空压机使用者来说，我们建议大家还是学习下空压机的基本安装方法，以备不时自需。
下面是汉钟空压机为大家整理的5大点关于空压机安装时的注意事项。
希望对大家有所帮助！一、管路安装的要求1、机组供气口已带有螺纹接管，可与您的供气管路连接，安装尺寸请参见出厂说明书。
2、为了避免检修时影响全站或其他机组的运行，也为了检修时可靠地防止压缩空气倒流，在机组与储气罐之间必须装截止阀门。
3、为了避免过滤器保养时影响用气，各过滤器管路上应设有备用管路，4、支线管路必须从主管路的顶端接出，避免管路中的凝结水下流至空气压缩机组中。
5、管路尽量缩短且直线，减少弯头及各类阀门以减少压力损失。
二、空气管路的连接和布置1、空压机管道主管路为4英寸，支路尽可能利用现有管路。
2、管道一般应有大于2/1000坡度，低端设有排污阀（螺塞），管道宜少弯短直阀门尽量减少。
3、地下管道通过主要路面时管顶埋深不小于0.7m，次要路面不小于0.4m4、压力、流量仪表的装设位置及其表面大小应能使操作人员看清指示压力，其压力课刻度范围应使工作压力在表盘刻度的1/2～2/3位置。
5、系统安装完毕应作气压强度、气密性试验,不宜作水压试验。
以相同气体的1.2～1.5倍的压力进行,以不漏为合格。
三、空气管路的防腐在安装完毕、试压合格之后，清除表面的灰尘、污垢、锈斑、焊渣等物之后，以涂漆为防腐处理。
管路涂漆有防腐、延长管道使用年限的作用，还便于识别和美观。
一般先在表面涂一遍防锈漆，在涂规定的调和漆。
四、空气管路的防雷管道受雷电感应的高压电一旦引入车间管道系统和用气设备，将会造成设备人身安全事故。
所以管道在进入车间前应有良好的接地。
五、管道压力损失当气体在管内流动时，在直线管段产生摩擦阻力；在阀门、三通、弯头、变径管等处产生局部阻力，从而导致气体压力损耗。
科普柯阿特拉斯·
空压机安装指导
空压机正确安装很重要，不注重安装要求，将会导致空压机不能正常运行甚至带来额外的高额维修费用；
因安装不良所产生的空压机故障不属于保修范畴，阿特拉斯·科普柯专业人员到达现场也将无能为力；
本片收集了大量安装实例，从八个方面介绍正确安装方法和部分客户因安装中存在的隐患，并由此带来不良的严重后果；
这八方面内容分别如下
1安装平面示意图介绍；
2空压机机房环境选择；
3空压机机房通风要求；
4 空压机进排风管道安装注意事项；
5空压机管道连接要求；
6空压机供电系统安装要求；
7空压机供水系统安装要求；
8空压机后处理设备位置排列及压降问题；
1参照空压机安装平面示意图进行安装
2空压机机房选择应宽敞、通风良好机房尽可能避开多粉尘环境
及具有有害腐蚀气体的场所OK
2.1空压机处于多粉尘环境中运行将会影响
空气过滤器使用寿命，增加维修成本，也将减少空压机产气量；
×
2.2多粉尘环境也将影响主电机散热，主电机长期高温运行，会促使电机绝缘老化，
甚至烧坏电机；
×
2.3空压机吸入空气中，含腐蚀性有害气体将会导致螺杆腐蚀并损坏；×
2.4空气中含腐蚀性有害气体也将导致气水分离器铝合金腐蚀，影响汽水分离效果；
×
2.5空气中腐蚀性有害气体会导致空压机管道腐蚀，直接影响螺杆使用寿命；
×
3空压机、贮气罐不能安装
在没有通风设施的机房内×
30℃－40℃－50℃↑
3.1不将压缩机产生的热量，用管道直接排出机房外，机房高温会影响空压机正常使用；
×
3.2机房内压缩机，需分别独立用排风管道，把所产生的热量直接引出室外；
OK
3.3安装排风管道要注意空压机顶部
排风口截面面积、高度和长度；OK
<2.5m
4空压机排风管道不能连接到一个出风口，这将导致某台机组背压提高，排风受阻而高温；×
4.1空压机管道太长并连接到一个排风出风口这也将导致空压机排风受阻、高温跳机；×
4.2空压机排风管道，截面面积不能变径、缩小，也不能拐弯太多、太长；
×
4.3空压机排风管道高度不够，也会导致排风阻力增加出现机器高温；
×
4.4空压机排风管道出口不要安装百叶窗否则将导致排风不畅，机器温度增加；
×
4.5如多台空压机排风管道汇并到一个排风出口，建议安装抽风机增加排风流速把热量引出室外；
OK
抽
风
机
4.6在机房顶部安装导流排风罩能有效地把机房热量排出室外，降低机房温度；
OK
4.7在空压机排风管道侧面安装排气风扇OK 能把机房热量排出室外；能帮助提高空压机排风流速；
4.8为了防止空压机房产生负压，可以安装进风管道直接引进室外空气；
OK
4.9空压机进风口一般不建议安装预过滤网，如需要安装预过滤网表面积必须足够大；OK
4.10如空压机空气想从室外引进，空压机进
气管道应分别独立引入每台空压机进口；×以下安装，当某台机组故障停机时，
故障机内热量会进入其他机组吸入口
5空压机空气输出管道与总管道不能“T”字连接，以防停机时总管道产生的冷凝水倒流入机内；×
5.1空压机空气输出管道与总管道连接，
正确的方法应从总管道顶部进入；
OK 总管道
空气输出管道
5.2如多台空压机并网输出空气，空压
机输出空气管道口不要装止回阀；
如下安装，当某台机组出现微小泄漏
时，会导致某台机组加卸载过分频繁
×
5.3MD 干燥机再生空气管道需保温，以保证再生空气温度＞130℃以上；
OK 截止阀再生空气管道需分别安装截止阀和调节再生空气用的碟阀；碟阀
5.4空压机手动、自动排水管道要分别、独立通往排水沟，以便于观察冷凝水正常排放；
OK
5.5冷凝水排放管道不要并入一根总管道，以下安装不便于观察冷凝水是否排放；×
5.6冷却水进水管道要装预过滤网
OK 能防止杂物堵塞冷却系统
预过滤网选择30至40目
空气过滤系统的客户
1空气入口要求安装一段6倍于管径的直管段；
2和入口膨胀节相连的入口管必须保证容易拆装以便日后机器的维护保养；3空压机进出口管线底部必须有支撑架，以避免管线的重量对机器造成应力；
空气过滤系统的客户
调试前客户需制作和安装不锈钢滤网（40－80目）
6空压机供电电源线入口，要安装进线
盒，供电电缆进线引入需有一定弧度；OK
6.1空压机供电电源不安装进线盒，运行中可能导致割破电缆出危险!×
6.2供电电缆尺寸按每平方毫米载流2A计算，
接地线截面积一般为供电电缆二分之一；OK
6.3供电电缆线径截面较大时，为保证有效载流和良好的接触面积，电缆线可与铜牌相连接；
A C
B OK
6.4为增加电缆线鼻与接触器良好接触和载流量，电源电缆可分别连接到K21和K23接触器上；
建议把原有连接方式改动一下；
6.5三相交流供电电压安装要求
1三相交流380V电压允许波动范围±5%；
2电压1%的不平衡将引起某相电流超10%；3电压3.5%的不平衡将使电机温升增加25℃；4频率范围允许50 HZ ±1%；(0.99~1.01)；
6.6高压电机安装注意事项-螺杆机
1 Atlas Copco高压电机起动，标配的是西门子高压控制柜；2西门子高压柜内应具有：高压隔离开关、高压熔断器、
低电压保护F6、真空接触器K21、过流保护F21等；
3 Atlas Copco空压机电控柜内继电器K13，提供一组常开
触点去控制西门子高压柜内真空接触器K21起动、停止；
4空压机电控柜和高压柜之间控制回路需布置一根7x1.5mm2屏蔽电缆；（F6/F21 x 2；K21 x 2；合闸反馈信号x 2；接地x 1，
在Atlas Copco调试工程师到达现场前，客户仅需布线，严禁连接！）
5为确保失电时空压机能迅速停机，空压机T1变压器单相380V电源需来自高压柜同一侧；
6高压柜内发出的低电压、过流保护信号必须送给空压机电脑
6.7以下是Atlas Copco采用一组常开触点
启动方式的，西门子高压柜控制电路；3000/6000V/10000V
高压电源
高压隔离开关
高压熔断器
F6低电压保护
K21真空接触器
F21过流保护
主电机M2、M3
风扇电机
6.8高压电机安装注意事项-螺杆机
但部分客户，高压柜采用合闸和脱扣二个信号供高压电机
起动、停止；
Atlas Copco公司采用一个信号（即K13闭合开机，断开为
停机）的控制方式不能直接应用于部分客户高压控制柜上：Atlas Copco原则上只推荐采用一个控制信号方式作为起动、停止高压电机；
为了寻求一种可操作方案，解决采用合闸和脱扣二个信号
作为起、停方式的客户，引荐电路如下：
Atlas Copco只是提供一种建议供客户参考，引荐电路中
所增加的中间继电器ZJ、时间继电器ST1、ST2由客户
自行采购并安装；
6.9如下电路是采用合闸、脱扣二信号
启动方式的高压控制柜（仅供参考）；
K13：中间继电器为Atlas Copco 空压机提供的一组开/停信号；
ZJ ：中间继电器（客户自行采购）；
ST1：合闸时间继电器（客户自行采购）得电计时延时断开；
ST2：分闸时间继电器（客户自行采购）得电计时延时断开；L N ZJ ZJ ZJ K13
ST1ST2
ST2ST1
HZ FZ K13S1S2合闸信号分闸信号
延时2秒延时2秒2s 2s
6.10以下是Atlas Copco供离心机
使用的西门子高压控制柜电路；
低电压信号F6
起停信号K13
高压合闸反馈信号
过载信号F21
电机电流信号
1Atlas Copco离心机标配的也是西门子高压柜，结构和螺杆机相仿；2增加了T61电流互感器，信号需通过4-20mA电流变送器（自行采购）
客户供电系统不管采用TN、IT、TT接地方式，（即零线N、地线PE分别接地或合并接地方式）变频机外壳必须提供单独的接地保护，以避免干扰
VSD 变频设备不建议和其他的功率因数补偿器或开停式电容设备安装于同一段变压器下，以避免脉冲信号干扰；变压器变压器
VSD 功率因数
补偿器其他设备大容量开停式电容设备
10000/6000V
380V VSD ×
7安装供水系统应注意的问题
1选择水泵应考虑足够的流量和扬程；
2水质须进行化验并采取相应的水处理措施；
3冷却水供水压力应为3.0─5.5bar，进回水压差＞1.5bar；4冷却水进水温度最高为35℃；
5供水流量Q=[KW/(4.2xΔT)]x3.6吨/小时(ΔT =8℃)；
6冷却水进水管道应安装过滤网（30－40目/cm2）；7冷却水避免使用深井水和冷冻水；
8冷却水供水管道末端应加装排污阀；
7.1冷却水没有作水处理工作，导致冷却器
结垢和堵塞现象，影响空压机正常热交换；
×。
