二次结构植筋技术交底

ห้องสมุดไป่ตู้2、施工方法：
2.1定位
2.1.1按设计要求标示钻孔位置、型号，若混凝土上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。
2.2钻孔
2.2.1钻孔用电钻成孔，如遇钢筋宜调整孔位避开。
2.2.2钻孔孔径：钻孔孔径宜比钢筋端头尺寸大2mm。
2.2.3钻孔深度：实际钻孔深度可参考15d的基准，根据实际所需锚固力大小，并考虑构造要求，现场拉拔试验或按照有关规范计算确定。
2.5.3锚固胶应现配现用，每次配胶量不宜大于5公斤。
2.5.4所用主要器具:搅拌器、容器、衡器、腻刀、手套.植筋胶枪。
2.6植筋
2.6.1垂直孔植筋将胶直接流、捣进孔中即可
2.6.2水平孔植筋可用Φ6细钢筋配合托胶板（干净木板）往孔内捣胶，也可让施工人员戴好皮手套，将配好的胶成团塞、捣进孔内。
2.6.3倒垂孔植筋请选用高触变型植筋胶，该胶不流淌，可成团塞、捣入孔。
3、作业条件
3.1熟悉图纸：掌握植筋的数量、间距、深度以及植筋用钢筋的类别和型号。
3.2植筋基面上的浮土、杂物等应清除干净。
3.3所有植筋孔洞位置需先弹出定位线。主要施工机具及材料到场。
3.4需要搭设脚手架时脚手架搭设要符合安全规定。
二、操作工艺及施工方法
1、工艺流程:
定位→钻孔→清孔→钢材除锈→锚固胶配制→植筋→固化、保护→检验
胶粘剂凝固愈合时间表1
基础材料温度（℃）
凝固时间（min）
愈合时间（min）
-5
25
360
0
18
180
5
13
90
20
5
45
30

工程名称交底部位二次结构砌筑施工技术交底工程编号日期2015.4.2交底内容：1、施工准备1.1材料及机具1.1.1钢筋：HPB235：φ6 HRB40 010钢筋长度：10公分以上墙宽，除门窗墙垛部位按其宽度确定，其他部位外漏不小于70cm 钢筋有出厂合格证，按规定作力学复试，复试合格。

1.1.2植筋胶：采用注射式植筋胶1.1.3主要机具：电锤、气泵1.2作业条1.2.1根据施工图纸弹好墙体外皮尺寸线、轴线、门窗洞口线，要特别标明构造柱位置，门窗洞口抱框柱位置，在混凝土结构墙或柱上弹出砌体墙位置线。

经复核，办理预检手续。

1.2.2 根据施工作业面高度搭设施工移动脚手架。

1.2.3 根据加气混凝土砌块模数，第一层水平筋距地500mm左右开始与剪力墙拉接，每间距510mm一道，在剪力墙上标出打眼位置。

2、操作工艺清理、放线→打眼→清孔→植筋→拉拔试验→验收2.1 植筋前，将楼面清扫干净，洒水湿润，根据施工图纸弹好二次结构外皮尺寸线、轴线、门窗洞口线、标明构造柱、抱框柱在混凝土结构上的生根位置。

根据加气混凝土砌块模数，间距510mm一道，标明水平拉接筋位置。

2.2 打眼：根据标好的位置，用电锤进行打眼。

根据不同直径的钢筋选用不同的钻头。

植筋直径与对应得钻孔直径钢筋直径（mm）钻孔直径（mm）孔深（mm）6 10 1008 12 10010 14 10012 16 1202.3清孔：利用电锤钻孔后，必须进行清孔。

清孔采用气泵向外清理，清理后保证孔内干净无混凝土渣等杂物。

清孔完毕后，须经项目部质检人员检查合格后再进行下一道工序。

2.4 植筋：植筋采用成分为双组分高聚物预聚物砂浆注射式植筋胶。

使用该植筋胶时，利用专用注射器将两种组分在静态混合器中充分混合，注入钻孔内迅速固化。

植筋时，必须保证植筋胶进入钻孔内的剂量，必须保证在植筋后有少许植筋胶溢出为合格。

2.5 固化：将钢筋植入孔内后，必须等植筋胶固化后，方可进行下一道工序。

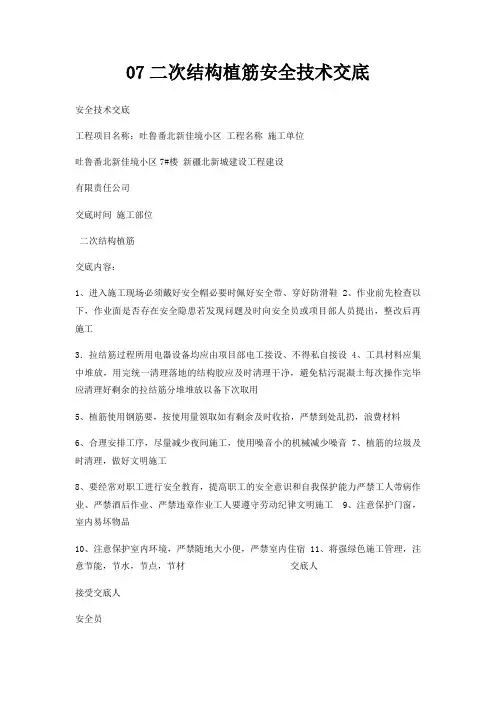

07二次结构植筋安全技术交底
安全技术交底
工程项目名称：吐鲁番北新佳境小区工程名称施工单位
吐鲁番北新佳境小区7#楼新疆北新城建设工程建设
有限责任公司
交底时间施工部位
二次结构植筋
交底内容：
1、进入施工现场必须戴好安全帽必要时佩好安全带、穿好防滑鞋
2、作业前先检查以下，作业面是否存在安全隐患若发现问题及时向安全员或项目部人员提出，整改后再施工
3．拉结筋过程所用电器设备均应由项目部电工接设、不得私自接设 4、工具材料应集中堆放，用完统一清理落地的结构胶应及时清理干净，避免粘污混凝土每次操作完毕应清理好剩余的拉结筋分堆堆放以备下次取用
5、植筋使用钢筋要，按使用量领取如有剩余及时收拾，严禁到处乱扔，浪费材料
6、合理安排工序，尽量减少夜间施工，使用噪音小的机械减少噪音
7、植筋的垃圾及时清理，做好文明施工
8、要经常对职工进行安全教育，提高职工的安全意识和自我保护能力严禁工人带病作业、严禁酒后作业、严禁违章作业工人要遵守劳动纪律文明施工 9、注意保护门窗，室内易坏物品
10、注意保护室内环境，严禁随地大小便，严禁室内住宿 11、将强绿色施工管理，注意节能，节水，节点，节材交底人
接受交底人
安全员
工程名称施工单位
吐鲁番北新佳境小区7#楼新疆北新城建设工程建设
有限责任公司
交底时间施工部位
二次结构植筋
接受交底人全体人员名单: 交底人接受交底人
安全员。

技术交底记录基层处理→定位放线→按规定钻孔→清孔→钢筋处理→用专用工具将胶液注入孔中→将钢筋或螺杆旋转入孔中→固化→质量检验3.1基层处理：在需要植筋的混凝土结构原表面清理干净，表面须平整、干净无污染。

3.2定位放线：根据设计图的配筋位置及数量，错开原结构钢筋位置，标注出植筋位置。

请有关部门验线，合格后就可钻孔。

钢筋混凝土墙、柱竖向植筋间距3.3钻孔：在基材（如混凝土）中相应位置钻孔，孔径、孔深及钢筋直径应按照下表确定。

钢筋种类及直径（mm）钻孔直径（mm）钻孔深度（mm）A6 10 100A8 12 100C10 14 100C12 16 120C14 18 1403.4清孔：洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。

方法是：用专用气筒、毛刷或压缩空气机清理钻孔中的灰尘，建议重复进行不少于3次，孔内不应有灰尘与明水。

洗孔完成后需要经我质检部门验收，自检合格后报监理验收，验收合格后方可注胶。

3.4钢筋处理：将钢筋表面进行除锈处理并用丙酮或酒精擦拭干净。

3.5注胶：锚固胶要选用合格的植筋专用胶水，要能够满足我项目植筋施工要求，并将产品合格证明、产品检测报告及厂家营业执照、资质，一式三份，报与我项目部。

注胶要从孔底开始，这样可以排出孔内的空气，为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到孔深的2/3或计算孔内的用胶量,应扣除钢筋体积，孔内注完胶后应立即植筋。

3.6植筋：将结构胶灌入孔内，注入深度一般为孔深的 2/3，然后将钢筋插入孔内，按一定方向旋转钢筋十几圈插入，使钢筋与结构胶、混凝土孔壁粘接密实。

待结构胶完全固化将进行钢筋绑扎，清理干净经项目技术、质检验收合格后经甲方、监理认可后进行下道工序施工。

3.7固化：植入钢筋后留有足够的时间让结构胶固化，且在72h内不得对已植入钢筋造成扰动，现场设置勿扰动标识牌，待完全固化后方可进行下道工序。
