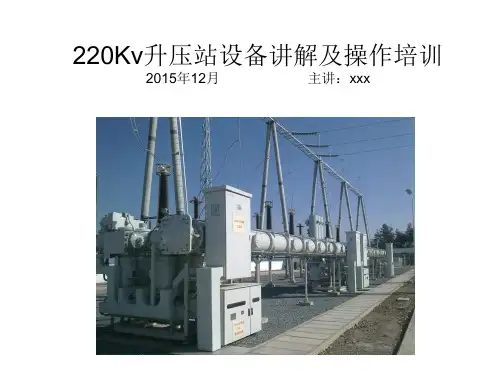

220KvGIS设备讲解及操作演示幻灯片

公用变压器 31.5MVA 22+—2X2.5%/6.3kV
D,yn1
1号发电机 600MW 22kV COSV=0.9
220kV配电装置采用屋内GIS设备。 GIS即为全 封闭户外式SF6绝缘组合电器的简称。
220 kV GIS由：套管仓、隔离开关仓、接地刀 闸仓、断路器仓、母线仓、PT仓、避雷器仓等 标准单元组合而成
二期扩建
#2主变压器 720000/220 236+—2X2.5%/22kV YN,d11
高压厂用变压器 50/31.5-31.5MVA 22+—2X2.5%/6.3-6.3kV
D,yn1,yn1
公用变压器 31.5MVA 22+—2X2.5%/6.3kV
D,yn1
2号发电机 600MW 22kV COS V=0.9
离。手动操作隔离开关或接地开关时，应戴绝缘手套。
4 工作人员进入电缆沟或低凹处工作时，应测量SF6气体浓度不超过 1000μL/L,含氧量大于18%（体积比），确认安全后方可进入。
5 气体采样操作及处理一般渗漏时，要在通风条件下戴防毒面具进行。 当GIS发生故障造成大量SF6气体外逸时，应立即撤离现场，并开启 室内通风设备。事故发生后4h内，任何人进入室内必须穿防护服， 戴手套，以及戴备有氧气呼吸器的防毒面具。事故后清扫GIS室或故 障气室内固体分解物时，工作人员也应采取上述防护措施。
闭锁值 0.4 ----
液压操作机构工作压力设定：（MPa )
最高压力
正常压力
最低压力
报警压力 闭锁重合闸 闭锁合闸
闭锁分闸
48.4
44.9
38.1
44.5
40.9
38.2
GIS操作的规定

四、六氟化硫气体（SF6）
• 发生紧急事故应立即开启全部通风系统进行通风。 发生设备防爆膜破裂事故时，应停电处理，并用 汽油或丙酮擦拭干净。 • 【释义】 发生紧急事故加强通风的目的是使ＳＦ 6配电装置客室内ＳＦ6气体含量迅速降到合格标 准，便于人员处理事故。 防爆膜破裂说明由于电 弧作用使设备内压力升高，所以必须停电处理， 以免人员带电处理时造成伤害。因汽油和丙酮是 良好的清洗剂，用以清除喷出的有毒的金属粉末， 以免造成对人体伤害。
四、六氟化硫气体（SF6）
• 进行气体采样和处理一般渗漏时，要戴防 毒面具并进行通风。
五、GIS设备参数、结构及原理介绍
• • • 1、总体结构 GIS一般由实现各种不同功能的单元组成，称间隔，主要有进（出）线间 隔、母联间隔、测量保护间隔等，见图；并根据用户的不同要求组成桥形 接线、单母线分段、双母线等不同的接线方式。 本GIS为主母线三相共箱，其它元件分箱式结构，主导电回路由固体绝缘 件支撑在壳体中央，采用梅花触头作为过渡连接；可以通过充气套管与架 空线连接，也可以通过电缆终端与电力电缆相连，或经油气套管直接与变 压器连接。 GIS的气体系统可以分为若干气室。一般断路器压力高，它和电流互感器 组成一个气室；主母线、电压互感器、避雷器分别为独立的气室，其他元 件根据工程确定气室划分。各气室分别由相应的密度控制器监测气体压力。 GIS一般每间隔设有一个就地控制柜，各元件控制、状态信号，各气室密 度监测信号，以及电压、电流互感器二次出线全部引到就地控制柜，并通 过就地控制柜与主控室相连。
• •
• • • •
二、ZF16-252GIS特点
• • • • • • • • 6、无线电干扰水平低 无线电干扰水平低于500μV，适于在市区及居民区附近现场施工安装。 7、环境适应性强 适用于环境条件恶劣(如严重污秽、多水雾、冰雹地区等)地区,高海拔 和多地震地区以及用地紧张的闹市区和土石方开挖困难的山区水电站。 8、安装工作量缩短 除出线套管和部分连接母线外，GIS可实现整间隔运输，大大缩短现 场安装工作量和安装工期。 9、适应性强 GIS既可安装于户内，又可安装于户外，产品适应性强。

10
弹簧操动机构
• 由于充分利用了电弧自身的能量，所以使开断时对操作功的要求可 以大大降低，一般为“压气式”的20-30%，这样就可以配用简单的 弹簧操动机构，从根本上消除了液压或气动机构的渗露隐患，并且
大大降低机械传动系统和底架所承受的机械冲击力，使断路器的机
械可靠性得到很大的提高。
• 但是我们也应该注意到，自能式SF6断路器由于降低了操作功也会
1-三角板 、 2-棘爪 3-伞形齿轮、 4-手动储能手柄
22
三工位的外部结构
三工位隔离接地开关外部结构 1、电动操动机构 2、本体
三工位隔 离接地开关模 块组合了隔离 开关和接地开 关的功能。得 益于该三工位 开关结构的特 殊设计，可实 现接地开关和 隔离开关之间 的有效互锁。
23
三工位的内部结构
19
分闸操作
1-内输出大拐臂 2-合闸制动块
3-分闸缓冲器
4-羊角掣子
5-分闸掣子
6-分闸电磁铁
分闸脱扣过ห้องสมุดไป่ตู้示意图
如图所示，断路器机构装有两个相同的分闸电磁铁，分闸电磁铁接到分闸信号 后动作，通过分闸掣子使合闸保持掣子与输出拐臂上的合闸制动块脱开，从而 使合闸保持解除。分闸弹簧释放能量，通过分闸弹簧拉杆，带动机构的内、外 输出拐臂运动至分闸位置，同时灭弧室中的触头由机构输出连杆带着运动到分 闸位置。最后分闸运动的动能通过内输出拐臂由分闸缓冲器吸收。分闸缓冲器 也起最后止住分闸运动的功能。
合、分闸电磁铁
21
手动操作
如果由于电源或者储能电机故障导致不能 对合闸弹簧进行储能，可以通过专门的储能 手柄进行手动储能。如左图所示,将手柄插到 伞形齿轮的上，逆时针方向转动，储能轴通 过最高点后，大齿轮和储能轴分离，凸轮和 储能保持掣子发生撞击，发出“砰”的一声 响，储能完成。

断路器 DES/FES 交接验收值 运行中 交接验收值 运行中
单位 参数值
MPa 0.62
MPa 0.58 MPa 0.55 MPa 0.58
MPa 0.53 MPa 0.5
pc 5 pc 3 次2 次 10000 次 5000
µL/L µL/L µL/L µL/L
≤150 ≤250 ≤300 ≤500
三工位实体机构箱1
三工位机构箱实体
三工位实体机构箱2
三工位机构箱实体
三工位的工作原理
• 本操动机构具有电动和手动两种驱动方式。机构对隔离接地开关提 供的旋转运动，是通过齿轮、丝杠螺母组、槽轮等运动付之实现。
• 本机构有两台电机，一台用于驱动隔离开关，一台用于驱动接地开 关。在手动情况下，摇手柄通过驱动丝杠来实现操作动作。
弹簧操动机构原理
• 弹簧操动机构的作原理为:电动机通过减速装置和储能 机构的动作，使合闸弹簧储存机械能，储能完毕后通过 合闸闭锁装置使弹簧保持在储能状态，然后切断电动机 电源。当接收到合闸信号时，将解脱合闸闭锁装置以释 放合闸弹簧储存的能量。这部分能量中一部分通过传动 机构使断路器的动触头动作，进行合闸操作;另娜分则通 过传动机构使分闸弹簧储能，为合闸状态做准备。另一 方面，当合闸弹簧释放能量、触头合闸动作完毕后，电 动机立即接通电源动作，通过储能机构使合闸弹簧重新 储能，以便为下一次合闸动作做准备。当接收到分闸信 号时，将解脱分闸自由脱扣装置以释放分闸弹簧储存的 能量，并使触头进行分闸动作。
会滑落在合闸保持掣子的滚子上，并被滚子挡住，不能倒转，使分闸弹簧保持在储能
状态，从而完成了分闸弹簧的储能。在合闸过程的最后，合闸缓冲器上的滚子沿着储
能轴上的小凸轮运动，吸收合闸弹簧多余的能量，随后滚子在小凸轮的后面，防止了
