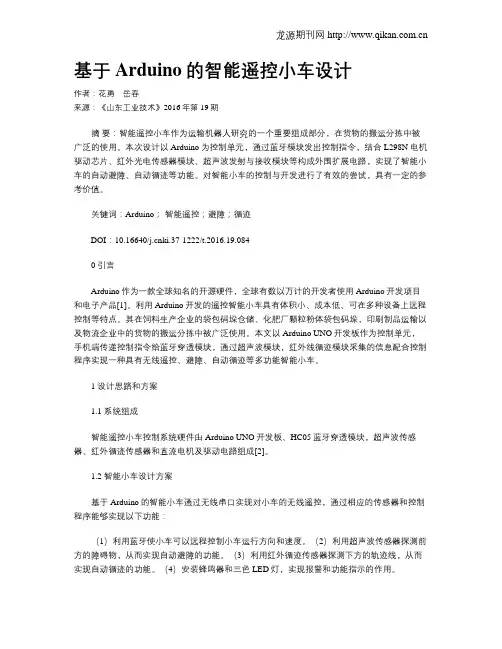

基于Arduino的智能遥控小车设计

作者：花勇 岳春

来源：《山东工业技术》2016年第19期

摘 要：智能遥控小车作为运输机器人研究的一个重要组成部分，在货物的搬运分拣中被广泛的使用。本次设计以Arduino为控制单元，通过蓝牙模块发出控制指令，结合L298N电机驱动芯片、红外光电传感器模块、超声波发射与接收模块等构成外围扩展电路，实现了智能小车的自动避障、自动循迹等功能。对智能小车的控制与开发进行了有效的尝试，具有一定的参考价值。

关键词：Arduino； 智能遥控；避障；循迹

DOI：10.16640/ki.37-1222/t.2016.19.084

0 引言

Arduino作为一款全球知名的开源硬件，全球有数以万计的开发者使用Arduino开发项目和电子产品[1]。利用Arduino开发的遥控智能小车具有体积小、成本低、可在多种设备上远程控制等特点。其在饲料生产企业的袋包码垛仓储、化肥厂颗粒粉体袋包码垛，印刷制品运输以及物流企业中的货物的搬运分拣中被广泛使用。本文以Arduino UNO开发板作为控制单元，手机端传递控制指令给蓝牙穿透模块，通过超声波模块，红外线循迹模块采集的信息配合控制程序实现一种具有无线遥控、避障、自动循迹等多功能智能小车。

1 设计思路和方案

1.1 系统组成

智能遥控小车控制系统硬件由Arduino UNO开发板、HC05蓝牙穿透模块，超声波传感器、红外循迹传感器和直流电机及驱动电路组成[2]。

1.2 智能小车设计方案

基于Arduino的智能小车通过无线串口实现对小车的无线遥控，通过相应的传感器和控制程序能够实现以下功能：

（1）利用蓝牙使小车可以远程控制小车运行方向和速度。（2）利用超声波传感器探测前方的障碍物，从而实现自动避障的功能。（3）利用红外循迹传感器探测下方的轨迹线，从而实现自动循迹的功能。（4）安装蜂鸣器和三色LED灯，实现报警和功能指示的作用。 龙源期刊网

基于单片机智能遥控小车的设计

引言：

一、硬件设计：

智能遥控小车的硬件设计包括机械结构和电子模块两个方面。

1.机械结构设计：

机械结构设计为小车提供了良好的稳定性和移动能力。首先，选取适合的底盘结构，确保小车的稳固性和均衡性。其次，选择合适的电机和轮子，以实现小车的前进、后退和转向功能。最后，在机械结构中添加传感器支架和摄像头支架，方便后续的传感器和摄像头模块的安装。

2.电子模块设计：

电子模块设计包括主控模块、通信模块和电源模块三个部分。

（1）主控模块：

主控模块是整个智能遥控小车的核心，它负责接收遥控命令、控制电机的转动并实时处理传感器数据。选择一款性能较强的单片机作为主控芯片，如STM32系列，以满足小车处理复杂任务的需求。

（2）通信模块：

（3）电源模块：

电源模块为智能遥控小车提供稳定的电源，要保证小车的正常工作需要满足一定的电流和电压要求。选取合适的锂电池组或者干电池组作为电源，通过适当的电压调节和保护电路，保证电源的稳定性和安全性。 二、软件设计：

智能遥控小车的软件设计包括底层驱动程序的编写和上层应用程序的开发。

1.底层驱动程序：

底层驱动程序主要用于控制电机和监测传感器数据。通过编写合适的电机驱动程序，实现小车的前进、后退和转向功能。同时，编写传感器驱动程序获取传感器的数据，如超声波测距、红外线检测和摄像头采集等，为上层应用程序提供数据支持。

2.上层应用程序：

三、功能拓展：

智能遥控小车的功能可以通过添加各种传感器和模块进行拓展，如以下几个功能：

1.环境检测功能：

通过添加温湿度传感器、二氧化碳传感器等，实时监测环境数据，可以应用于室内空气质量、温湿度调节等应用。

2.避障功能：

通过添加超声波传感器、红外线传感器等，在小车前方进行信号检测，实现小车的避障功能。

3.图像识别功能：

通过添加摄像头模块，对图像进行处理和分析，实现小车的图像识别功能，如人脸识别、物体识别等。 结论：

基于51单片机的无线遥控小车设计

随着科技的不断发展，无线遥控小车已经成为了人们生活中不可或缺的一部分。无线遥控小车具有控制方便、灵活性高等特点，可以广泛应用于各个领域，如家庭娱乐、工业搬运等。本文将介绍一种基于51单片机的无线遥控小车设计，并附上相应的代码。

本设计的无线遥控小车由四个轮子、两个直流电机、一个超声波测距模块和一个遥控模块组成。其中，遥控模块用于接收人们发送的指令，超声波测距模块用于测量小车与障碍物之间的距离，以便避免碰撞。

首先，我们需要连接四个轮子和两个直流电机到51单片机的相应引脚上。接下来，将超声波测距模块连接到51单片机的一个引脚上，用于接收超声波测距的信号。最后，将遥控模块接收到的指令转化为电平信号，并将其连接到51单片机的引脚上。

在代码部分，我们首先需要初始化相应的引脚和串口，以便接收和发送指令。然后，我们需要编写一个函数用于接收遥控模块发送的指令，并根据指令来控制小车的运动。例如，当接收到前进指令时，小车向前运动；当接收到后退指令时，小车向后运动。在控制小车运动的同时，我们还需要通过超声波测距模块来检测小车与障碍物之间的距离，以便避免碰撞。

此外，在代码中还需设置一些保护措施，例如在小车运动过程中检测到距离障碍物过近时自动停止前进，或者在接收到无效指令时忽略该指令等。

总结起来，基于51单片机的无线遥控小车设计离不开硬件连接和代码编写两个方面的工作。合理的硬件连接可以保证信号的稳定传输，而完善的代码编写可以保证小车的正常运行和灵活性。这种无线遥控小车具有控制方便、灵活性高等优点，可广泛应用于各个领域。通过不断的优化和改进，无线遥控小车的性能将会更加出色。

基于51单片机的红外遥控小车设计和制作

红外遥控小车设计和制作是一个有趣且实用的项目。本文将介绍一个基于51单片机的红外遥控小车的设计方案和制作过程。

设计方案：

1.硬件设计：

-采用STC89C52单片机作为控制核心，具有良好的性能和稳定性。

-红外接收器模块：用于接收红外信号并将其转换为电信号。

-直流电机：用于驱动小车的轮子，实现前进、后退、转弯等动作。

-驱动电路：将单片机的输出信号转换为合适的电流和电压来驱动电机。

-电源：使用锂电池作为电源，提供所需的电能。

2.软件设计：

-红外信号解码：将接收到的红外信号进行解码，并判断是前进、后退、转弯等命令。

-控制逻辑：根据解码结果产生相应的电信号，驱动电机实现小车的相应动作。

-响应机制：处理红外信号的时延和干扰，避免误操作或信号丢失。

制作过程：

1.连接电路： -将STC89C52单片机与电源、红外接收器模块和驱动电路连接。确保连接正确、稳定。

-连接直流电机和驱动电路，通过电路板或者线缆进行连接，确保电机可以正确驱动。

2.烧录程序：

- 使用Keil C编译器编写控制程序，并将程序通过编程器烧录到STC89C52单片机中。

3.完善控制逻辑：

-在控制程序中添加红外信号解码和控制逻辑代码，使小车能够根据接收到的红外信号做出相应动作。

4.调试和测试：

-将红外遥控器对准红外接收器模块，发送不同的红外信号，确保小车能够正确接收和处理信号。

-确保小车能够根据接收到的信号做出正确的动作，如前进、后退、转弯等。

5.完善功能：

-可以根据实际需求添加其他功能，如声控、避障、图像识别等，提升小车的智能性和功能性。

通过以上设计和制作过程，一个基于51单片机的红外遥控小车就可以完成。这个小车可以通过红外遥控器进行远程控制，并实现前进、后退、转弯等动作。它可以在室内或者室外进行运行，并具有一定的智能性和便携性。这个项目不仅可以培养学生的动手能力和创造力，还可以加深对电子电路和嵌入式系统的理解和掌握。
