SS24二极管参数

二极管（Diode）是最简单、最基本的电子元件之一，具有正向导通和反向截止的特性。在市场上，有许多种不同类型的二极管，其中SS24是一种常见的快恢复二极管。在以下文章中，将详细介绍SS24二极管的参数、结构、特性以及应用。

SS24二极管是一种快恢复二极管，也被称为超快恢复二极管（Ultrafast Rectifier Diode）。它由PN结构组成，具有两个端子：阳极（Anode）和阴极（Cathode）。SS24的封装常见的是DO-214AC（也被称为SMA）封装，方便焊接和安装。

1. 最大反向工作电压（Max Reverse Voltage）：200V

2. 平均整流电流（Average Rectified Current）：2A

3. 最大正向压降（Max Forward Voltage Drop）：0.95V

4. 最大反向漏电流（Max Reverse Leakage Current）：5uA

5. 正向导通时的导通电阻（Forward Voltage Drop）：0.95V

6. 正向持续电流（Continuous Forward Current）：2A

7. 快恢复时间（Reverse Recovery Time）：50ns

8. 工作温度范围（Operating Temperature Range）：-65°C to

+150°C

1. 快恢复特性：SS24二极管具有快速的恢复时间（Reverse

Recovery Time），可以在短时间内完成反向导通到截止的转变，减小了开关过程中的能量损耗，提高了效率。 2.高反向击穿电压：SS24二极管的最大反向工作电压为200V，可以在较高的电压下工作，适用于各种不同的电路应用。

3. 低导通压降：正向导通时的导通电阻（Forward Voltage Drop）仅为0.95V，能够减小功率损耗，提高效率。

4.高温工作能力：SS24二极管能够在-65°C到+150°C的工作温度范围内正常工作，适用于各种环境条件。

5. 低反向漏电流：最大反向漏电流（Max Reverse Leakage Current）为5uA，确保二极管在反向状态下的稳定性。

SS24二极管广泛应用于各种电源、逆变器、充放电电路、电子开关等领域，具有快速、高效、可靠的特点。例如，在直流电源的桥式整流器中，SS24二极管可以作为整流元件，将交流信号转换为直流信号。在电源逆变器中，SS24二极管可以作为开关管，实现电源的高效转换。在充放电电路中，SS24二极管可以作为反向保护元件，防止电流反向流动损坏设备。

总的来说，SS24二极管作为一种快恢复二极管，在各种电路中都有广泛的应用。它具有快速的恢复时间、高反向击穿电压、低导通压降、高温工作能力和低反向漏电流等优点，是一种性能稳定、可靠的电子元件。希望通过以上介绍，您对SS24二极管有了更深入的了解。

合集下载

二极管分类

二极管分类

二极管分类

整流二极管

整流管 参数 封装 整流管 参数 封装

1N4001 1A/50V DO-41 RL201 2A/50V DO-15

1N4002 1A/100V DO-41 RL202 2A/100V DO-15

1N4004 1A/400V DO-41 RL205 2A/600V DO-15

1N4005 1A/600V DO-41 RL206 2A/800V DO-15

1N4006 1A/800V DO-41 RL207 2A/1000V DO-15

1N4007 1A/1000V DO-41 RL251 2.5A/50V R-3

RL101 1A/50V A-405 RL252 2.5A/100V R-3

RL104 1A/400V A-405 RL256 2.5A/800V R-3

RL105 1A/600V A-405 RL257 2.5A/1000V R-3

RL106 1A/800V A-405 1N5400 3A/50V DO-27

RL107 1A/1000V A-405 1N5401 3A/100V DO-27

1N5391 1.5A/50V DO-15 1N5402 3A/200V DO-27

1N5392 1.5A/100V DO-15 1N5404 3A/400V DO-27

1N5394 1.5A/400V DO-15 1N5406 3A/600V DO-27

1N5395 1.5A/600V DO-15 1N5407 3A/800V DO-27

1N5396 1.5A/800V DO-15 1N5408 3A/1000V DO-27

1N5397 1.5A/1000V DO-15 5A1 5A/100 R-5

RL151 1.5A/50V DO-15 5A2 5A/200 R-5

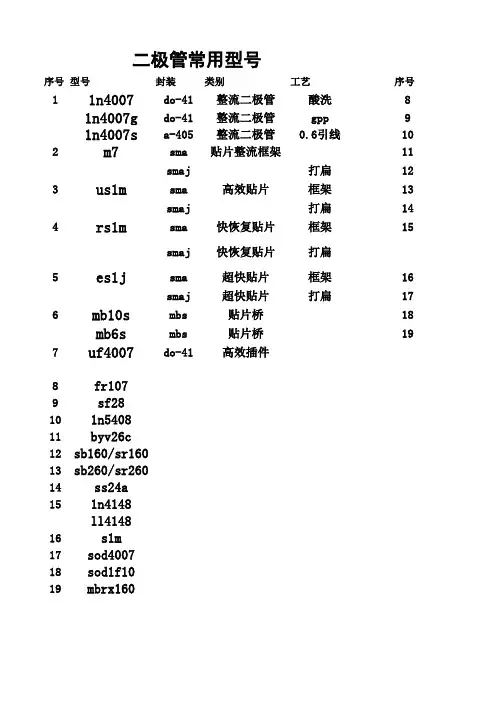

二极管常用型号

二极管常用型号

序号型号封装类别工艺序号11n4007do-41整流二极管酸洗81n4007gdo-41整流二极管gpp91n4007sa-405整流二极管0.6引线102m7sma贴片整流框架11smaj打扁123us1msma高效贴片框架13smaj打扁144rs1msma快恢复贴片框架15smaj快恢复贴片打扁5es1jsma超快贴片框架16smaj超快贴片打扁176mb10smbs贴片桥18mb6smbs贴片桥197uf4007do-41高效插件8fr1079sf28101n540811byv26c12sb160/sr16013sb260/sr26014ss24a151n4148ll414816s1m17sod400718sod1f1019mbrx160二极管常用型号型号封装类别工艺fr107do-41快恢复插件sf28do-15超快插件1n5408do-27整流插件byv26cdo-41高效插件sb160/sr160do-41肖特基插件sb260/sr260do-15肖特基插件ss24asma肖特基贴片2a1n4148do-35小信号插件玻封ll4148mini-melf小信号圆柱贴片玻封s1msod-123fl整流sod4007sod-123fl整流sod1f10sod-123fl快恢复mbrx160sod-123fl肖特基二极管常用型号

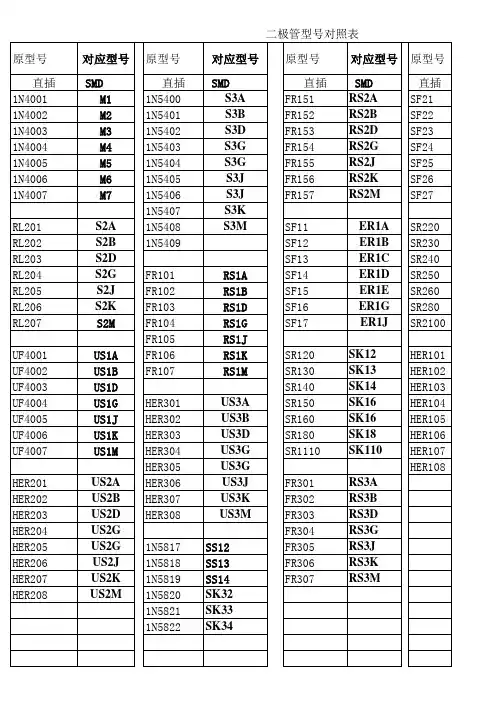

二极管SMD与DIP 对应型号.jsp
