ss14二极管的用法

ASEMI品牌的小贴片SS14是多少安培的？参数是多少呢？

我想用于充电器，可以吗？尺寸是多少呢？详见下解：

ASEMI品牌的SS14是1A 40V的贴片小二极管，属于肖特基封装，SMA超薄封装，小功率的，常用于家用的小功率电器，也常用于充电器，适配器

正向电流：1A

反向耐压：40V

芯片材质：GPP硅芯片

漏电流：0.5uA

操作温度：-40℃~150℃

正向电压：0.55V-0.95V

浪涌电流：30A

芯片尺寸：32mil

引线数量：2个

恢复时间：5ns

包装方式：5000/盘

这个品牌的打标采用的是镭射激光打标，不褪色，黑胶材质，外形黑体部分用环氧塑脂材料，包封稳定性好，引脚是无氧铜材质，导电性能好

常规包装是3000/盘

尺寸如下：

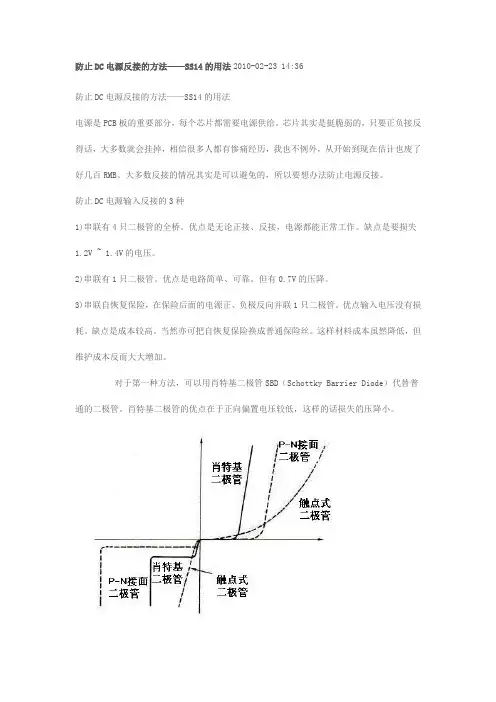

防止DC电源反接的方法——SS14的用法2010-02-23 14:36

防止DC电源反接的方法——SS14的用法

电源是PCB板的重要部分，每个芯片都需要电源供给。芯片其实是挺脆弱的，只要正负接反得话，大多数就会挂掉，相信很多人都有惨痛经历，我也不例外，从开始到现在估计也废了好几百RMB。大多数反接的情况其实是可以避免的，所以要想办法防止电源反接。

防止DC电源输入反接的3种

1)串联有4只二极管的全桥。优点是无论正接、反接，电源都能正常工作。缺点是要损失1.2V ~ 1.4V的电压。

2)串联有1只二极管。优点是电路简单、可靠。但有0.7V的压降。

3)串联自恢复保险，在保险后面的电源正、负极反向并联1只二极管。优点输入电压没有损耗。缺点是成本较高。当然亦可把自恢复保险换成普通保险丝。这样材料成本虽然降低，但维护成本反而大大增加。

对于第一种方法，可以用肖特基二极管SBD（Schottky Barrier Diode）代替普通的二极管。肖特基二极管的优点在于正向偏置电压较低，这样的话损失的压降小。

至于肖特基二极管SBD的具体原理，可以参考下面一篇文章：

肖特基势垒二极管 - EEWiki

整理桥式防护电路

Altera的DE2的原理图上有这样的防护设计。无论输入电源正接还是反接，都可以正向导通。

具体整流桥的原理可以参考网友Yoghourt的《初学者对于Cyclone II 开发板电源选择的看法》一文。 1、3脚是连在一起的。当2脚接正(+)，3脚/1脚接负(-)时，①通道导通(D6、D8正向导通，D6、D7反向截止)。

当2脚接负(-)，3脚/1脚接正(+)时，②通道导通(D6、D8反向截止，D6、D7正向导通)。

肖特基二极管SS14

在这种整流桥式的防护电路中用的比较多的肖特基二极管是SS14。

同系列的有SS12、S13、S14、S15、S16、SS18、S100。后面一个数值分别表示反向耐压值(Maximum Repetitive Reverse Voltage)，SS12反向耐压为20V，S100反向耐压值为100V。

稳压⼆极管的⽤法（原创）

稳压⼆极管的⽤法（原创）

1N4727 DataSheet

稳压⼆极管的主要参数[1][2]

1.Vz— 稳定电压。

指稳压管通过额定电流时两端产⽣的稳定电压值。该值随⼯作电流和温度的

不同⽽略有改变。由于制造⼯艺的差别，同⼀型号稳压管的稳压值也不完全⼀致。从

上⾯的datasheet可以知道，1N4727的Vz=3V, 1n4728的Vz=3.3V。

2.IzT— 稳定电流。

指稳压管产⽣稳定电压时通过该管的电流值。低于此值时，稳压管虽并⾮不

能稳压，但稳压效果会变差;⾼于此值时，只要不超过额定功率损耗，也是允许的，

⽽且稳压性能会好⼀些，但要多消耗电能。

3.rzJ— 动态电阻。

指稳压管两端电压变化与电流变化的⽐值。该⽐值随⼯作电流的不同⽽改变

，⼀般是⼯作电流愈⼤，动态电阻则愈⼩。上⾯的datasheet可以知道，1N4727在Iz=1mA的时候，rzJ=400Ω。

4.Pz— 额定功耗。

由芯⽚允许温升决定，其数值为稳定电压Vz和允许最⼤电流Izm的乘积。例如2C

W51稳压管的Vz为3V，Izm为20mA，则该管的Pz为60mWo

5.Ctv— 电压温度系数。

是说明稳定电压值受温度影响的参数。例如2CW58稳压管的Ctv是+0.07%/°C，

即温度每升⾼1°C，其稳压值将升⾼0.07%。

6.IR— 反向漏电流。

指稳压⼆极管在规定的反向电压下产⽣的漏电流。例如2CW58稳压管的VR=1V时

，IR=O.1uA;在VR=6V时，IR=10uA。 对于稳压⼆极管来说，稳压⼆极管的反相就是

⼆极管的正向，即稳压⼆极管正端接正，负端接负，这样的话与稳压⼆极管的⽤法的

接法相反，不起稳压作⽤。

稳压⼆极管接法

稳压⼆极管电路限流电阻的选取

R太⼤，则Ir很⼩，当Il增⼤时，稳压管的电流可能减⼩到临界值以下，失去稳压作⽤；

R太⼩，则Ir很⼤，当Rl很⼤或开路时，Ir都流向稳压管，可能超过其允许定额⽽造成损坏。

二极管其他7中应用电路详解

许多初学者对二极管很“熟悉”，提起二极管的特性可以脱口而出它的单

向导电特性，说到它在电路中的应用第一反应是整流，对二极管的其他特性和

应用了解不多，认识上也认为掌握了二极管的单向导电特性，就能分析二极管

参与的各种电路，实际上这样的想法是错误的，而且在某种程度上是害了自己，

因为这种定向思维影响了对各种二极管电路工作原理的分析，许多二极管电路

无法用单向导电特性来解释其工作原理。

二极管除单向导电特性外，还有许多特性，很多的电路中并不是利用单向导

电特性就能分析二极管所构成电路的工作原理，而需要掌握二极管更多的特性

才能正确分析这些电路，例如二极管构成的简易直流稳压电路，二极管构成的

温度补偿电路等。

1 二极管简易直流稳压电路及故障处理

二极管简易稳压电路主要用于一些局部的直流电压供给电路中，由于电路简

单，成本低，所以应用比较广泛。

二极管简易稳压电路中主要利用二极管的管压降基本不变特性。

二极管的管压降特性：二极管导通后其管压降基本不变，对硅二极管而言这

一管压降是0.6V左右，对锗二极管而言是0.2V左右。

如图1.1所示是由普通3只二极管构成的简易直流稳压电路。电路中的

VD1、VD2和VD3是普通二极管，它们串联起来后构成一个简易直流电压稳压电路。

图1.1 3只普通二极管构成的简易直流稳压电路

1.1电路分析思路说明

分析一个从没有见过的电路工作原理是困难的，对基础知识不全面的初学

者而言就更加困难了。 关于这一电路的分析思路主要说明如下。

（1）从电路中可以看出3只二极管串联，根据串联电路特性可知，这3只二极

管如果导通会同时导通，如果截止会同时截止。

（2）根据二极管是否导通的判断原则分析，在二极管的正极接有比负极高得多

的电压，无论是直流还是交流的电压，此时二极管均处于导通状态。从电路中可

以看出，在VD1正极通过电阻R1接电路中的直流工作电压+V，VD3的负极接

地，这样在3只串联二极管上加有足够大的正向直流电压。由此分析可知，3只
