实训2交换机的基本配置与管理

.

.

. .word.zl. 武夷学院实验报告

课程名称：__网络构建与管理__ 工程名称： 交换机根本配置

XX：_安小圣_ 专业：_计科_ 班级：_10〔2〕班__学号：____

同组成员_____无____

一、

实验准备1：

〔一〕、实验目的 ：

1〕、熟悉并掌握中低端以太网交换机的几种根本配置方法；

2〕、熟悉并掌握中低端以太网交换机的命令行视图；

3)、掌握交换机命令行各种操作模式的区别，能够使用各种帮助信息，以及用命令进展根本的配置。

〔二〕、实验环境：

1〕、硬件：三层交换机一台、PC一台、专用配置电缆一根、网线一根。

2〕、软件：超级终端

（三）、准备知识：

1)、交换机的命令行界面和根本操作。

（四）、实验原理：

交换机的管理方式根本分为两种：带内管理和带外管理。

通过交换机的 Console 口管理交换机属于带外管理， 不占用交换机的网络接口， 其特点是需要使用配置线缆， 近距离配置。第一次配置交换机时必须利用 Console 端口进展配置。

交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。

·用户模式：进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进展简单的测试。用户模式提示符为 switch>。

1 注：1、实验准备局部包括实验环境准备和实验所需知识点准备。

实验 交换机的基本配置

一、实验目的

1、 熟悉Cisco IOS的基本配置方式

2、 掌握交换机的基本配置命令

二、相关知识

IOS（Internetworking Operating System-Cisco，缩写IOS），CISCO网络配置系统，大多数Cisco设备中安装有此操作系统。要配置好Cisco设备必需要熟悉IOS命令及相关的知识。本实验以交换机为对象，其他设备的配置与此类似。

（一）交换机的初始配置

为了配置或检查交换机，需要将一台计算机连接到交换机上,并建立双方之间的通信。使用一根反接线连接交换机背面的“console port”和计算机背面的串口”com port” 。如图，用反接线一端通过RJ-45到DB-9连接器与计算机的串行口（如COM1口）相连，另一端与交换机的CONSOLE端口相连。

所谓交换机的初始配置是指第一次进行交换机的配置。第一次配置主要包括交换机的主机名、密码和管理IP地址的配置。启动计算机的“超级终端(HyperTerminal)”程序，会显示一个如图所示的对话窗口。

第一次建立交换机和超级终端的连接时，首先要为这一连接命名。在下拉菜单中选择连接交换机所使用的COM端口，点击确定按钮，如图所示。

第二个对话窗口出现，点击“还原为默认值”后，点击确定按钮。

在交换机完成启动与超级终端建立连接之后，会出现关于系统配置对话的提示。此时就可以对交换机进行手工配置。

注：交换机启动时，首先运行ROM中的程序，进行系统自检及引导，然后加载FLASH中的IOS到RAM中运行，并在NVRAM中寻找交换机的配置文件，将其装入RAＭ中。

（二）几种常见配置命令模式

交换机各种配置必须在不同的配置方式下才能完成，CISCO交换机提供了六种主要配置模式，分别为：

（1） 普通用户模式

交换机初始化完成后，首先要进入一般用户模式，在一般用户模式下，用户只能运行少数的命令，而且不能对交换机进行配置。在没有进行任何配置的情况下，缺省的交换机提示符为：

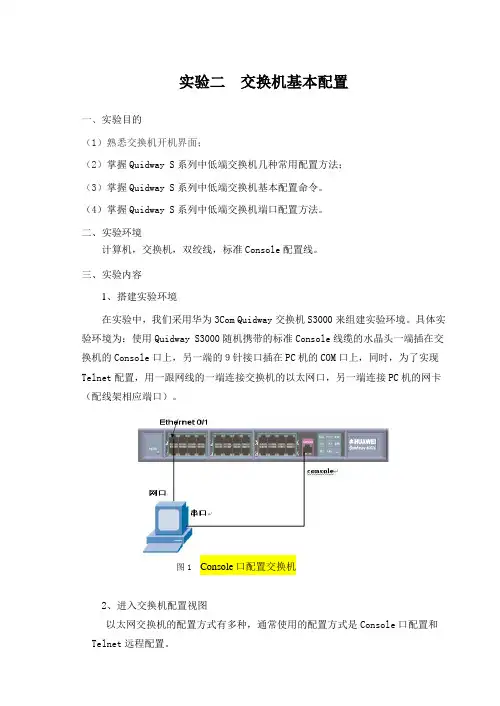

实验二 交换机基本配置

一、实验目的

（1）熟悉交换机开机界面；

（2）掌握Quidway S系列中低端交换机几种常用配置方法；

（3）掌握Quidway S系列中低端交换机基本配置命令。

（4）掌握Quidway S系列中低端交换机端口配置方法。

二、实验环境

计算机，交换机，双绞线，标准Console配置线。

三、实验内容

1、搭建实验环境

在实验中，我们采用华为3Com Quidway交换机S3000来组建实验环境。具体实验环境为：使用Quidway S3000随机携带的标准Console线缆的水晶头一端插在交换机的Console口上，另一端的９针接口插在PC机的COM口上，同时，为了实现Telnet配置，用一跟网线的一端连接交换机的以太网口，另一端连接PC机的网卡（配线架相应端口）。

图1 Console口配置交换机

2、进入交换机配置视图

以太网交换机的配置方式有多种，通常使用的配置方式是Console口配置和Telnet远程配置。 （1）使用console口配置交换机

Console口配置是交换机最基本、最直接的配置方式。当交换机第一次被配置时，Console口配置成为配置的唯一手段，因为其它配置方式都必须预先在交换机上进行一些初始化配置。

Console口配置连接较为简单，只需要用专用配置电缆将配置用主机通信串口和交换机的Console口连接起来即可，其配置连接如图2所示。

配置时使用Windows操作系统附带的超级终端软件进行命令配置，其具体操作步骤如下：

（1）首先启动超级终端，点击windows的开始 →程序→附件→通讯→超级终端，启动超级终端；

（2）根据提示输入连接描述名称后单击“确定”按钮；选择连接时使用COM1后单击“确定”按钮；弹出如图２所示的端口属性设置窗口，并按照如下参数设定串口属性后单击“确定”按钮。

图２ 超级终端串口属性配置

此时，我们已经成功完成超级终端的启动。如果您已经将线缆按照要求连接好，并且交换机已经启动，此时按Enter键，将进入交换机的用户视图并出现如下标识符：.

交换机配置实验

【实验名称】

交换机配置。

【实验目的】

1、完成交换机VLAN的接口IP配置；

2、验证只有属于相同VLAN的终端才能登录交换机；

3、验证通过TELNET方式配置交换机。

【背景描述】

略。

【技术原理】

交换机的管理方式基本分为两种：带内管理和带外管理。通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络接口，其特点是需要使用配置线缆，近距离配置。第一次配置交换机时必须利用Console端口进行配置。 交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。 用户模式 进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。用户模式提示符为switch> 特权模式 由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。特权模式提示符为switch# 全局配置模式 属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登录信息等）。在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。全局模式提示符为switch(config)# 端口模式 属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。端口模式提示符为switch(config-if)# Exit命令是退回到上一级操作模式。 End命令是指用户从特权模式以下级别直接返回到特权模式。 交换机命令行支持获取帮助信息、命令的简写、命令的自动补齐、快捷键功能。

【实现功能】

【实验设备】

Cisco交换机（2台）、主机（3台）、直连线（4条）

【实验拓扑】

【实验步骤】

主要实验步骤

步骤1、定义交换机SWA的VLAN10的IP接口，为该IP接口分配IP地址192.168.1.1/24

主要命令：

SWA(config)#Interface vlan 10
