交换机的基本配置与管理

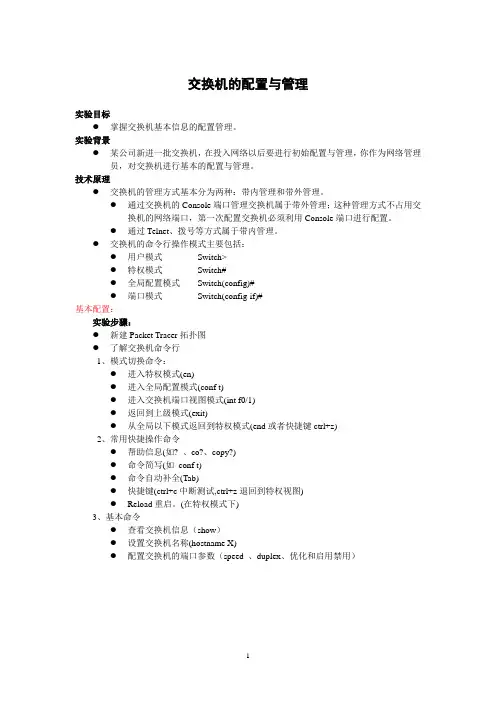

1 交换机的配置与管理

实验目标

 掌握交换机基本信息的配置管理。

实验背景

 某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。

技术原理

 交换机的管理方式基本分为两种：带内管理和带外管理。

 通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

 通过Telnet、拨号等方式属于带内管理。

 交换机的命令行操作模式主要包括：

 用户模式 Switch>

 特权模式 Switch#

 全局配置模式 Switch(config)#

 端口模式 Switch(config-if)#

基本配置：

实验步骤：

 新建Packet Tracer拓扑图

 了解交换机命令行

1、模式切换命令：

 进入特权模式(en)

 进入全局配置模式(conf t)

 进入交换机端口视图模式(int f0/1)

 返回到上级模式(exit)

 从全局以下模式返回到特权模式(end或者快捷键ctrl+z)

2、常用快捷操作命令

 帮助信息(如? 、co?、copy?)

 命令简写(如 conf t)

 命令自动补全(Tab)

 快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)

 Reload重启。(在特权模式下)

3、基本命令

 查看交换机信息（show）

 设置交换机名称(hostname X)

 配置交换机的端口参数（speed 、duplex、优化和启用禁用）

2 实验设备

Switch_2960 1台；PC 1台；配置线；

PC console端口

Switch>enable

Switch#conf t

Switch(config)#hostname X

Switch(config)#interface fa 0/1

如何配置和管理网络路由器和交换机

一、引言

网络路由器和交换机是组成现代网络基础设施的重要组成部分。它们可以用来管理和控制网络流量，提高网络性能和安全性。因此，了解如何正确配置和管理网络路由器和交换机对于网络管理员来说至关重要。

二、网络路由器的配置和管理

1. 连接路由器和电脑

- 使用一根以太网线将路由器的WAN口与宽带调制解调器相连。

- 使用另一根以太网线将路由器的LAN口与电脑相连。

2. 登录路由器管理界面

- 打开电脑的浏览器，输入默认网关（一般为192.168.1.1或192.168.0.1）。

- 输入默认用户名和密码，进行登录。

3. 更新路由器固件

- 检查路由器的固件版本，并在官方网站上查找是否有更新版本。

- 下载并安装最新的固件，按照提示完成固件更新。

4. 配置无线网络

- 在路由器管理界面中，找到无线设置选项。

- 设置无线网络的名称（SSID）、密码和加密类型。

- 确认设置后，保存并应用更改。 5. 设置端口转发

- 在路由器管理界面中，找到端口转发（Port Forwarding）选项。

- 按照需要设置端口转发规则，将外部请求导向内部服务器或设备。

- 保存并应用更改。

6. 设置访问控制

- 在路由器管理界面中找到访问控制（Access Control）选项。

- 根据需求，设置访问控制规则，禁止或允许特定设备或用户访问网络。

- 保存并应用更改。

7. 配置网络地址转换（NAT）

- 在路由器管理界面中，找到NAT选项。

- 配置NAT参数，以使内部网络上的设备能够与外部网络交互。

- 保存并应用更改。

三、网络交换机的配置和管理

1. 连接交换机和电脑

- 使用一根以太网线将交换机的一个端口与电脑相连。

2. 登录交换机管理界面

- 打开电脑的浏览器，输入交换机的默认IP地址（一般为192.168.1.254）。

- 输入默认用户名和密码，进行登录。

交换机的基本配置实验步骤

1.连接交换机：将计算机与交换机通过网线连接，确保连接稳定。

2. 确认网络设备：打开电脑的命令提示符或终端，并输入ipconfig命令（Windows系统）或ifconfig命令（Linux系统），确认计算机连接的交换机的IP地址。

3.登录管理界面：在浏览器的地址栏中输入交换机的IP地址，打开交换机的管理界面。

4. 输入用户名和密码：根据交换机的型号和厂商不同，登录界面的用户名和密码会有所变化。一般来说，常见的默认用户名是admin，密码可以是admin或空白。

5.创建VLAN：在管理界面中，找到VLAN（虚拟局域网）配置的选项，点击新建VLAN按钮。输入VLAN的ID和名称，然后保存设置。重复此步骤可以创建多个VLAN。

6.配置VLAN端口：找到端口配置的选项，选择要配置的端口，并将其绑定到相应的VLAN。可以将多个端口绑定到同一个VLAN，也可以将端口绑定到不同的VLAN。

7. 配置端口模式：找到端口模式配置的选项，选择要配置的端口，并设置端口的工作模式。常见的端口模式有access（普通接入模式）和trunk（干道模式）。选择相应的模式后保存设置。

8.配置端口安全：找到端口安全配置的选项，选择要配置的端口，并设置端口安全的参数。可以设置最大允许连接的MAC地址数量、报警策略等。 9.配置端口速率限制：找到端口速率限制配置的选项，选择要配置的端口，并设置端口的最大发送和接收速率。可以根据需要对端口的速率进行限制。

10.保存并应用配置：在所有配置都完成后，需要点击保存或应用配置的按钮，使配置生效。有些交换机还需要重启才能使新配置生效。

11. 验证配置：在配置应用后，需要验证设备是否按照配置正常工作。可以通过ping命令或其他网络工具来测试不同设备之间的连通性。

12.备份配置：完成配置后，建议备份交换机的配置文件。这样，如果需要恢复交换机的配置或将同样的配置应用到其他交换机，就可以方便地进行操作。

新手配置交换机详细教程

配置交换机的详细教程如下：

一、连接交换机：

1. 将电源线插入交换机的电源插口，并连接电源。

2. 使用网线将电脑与交换机的任意一个Ethernet口相连。

二、进入交换机配置界面：

1. 打开电脑，并确保已经给电脑配置了IP地址。

2. 打开浏览器，输入交换机默认IP地址（通常为192.168.0.1或192.168.1.1）后敲击回车键。

3. 输入管理员用户名和密码来登录交换机。

三、配置交换机基本设置

1. 在配置界面中找到交换机的基本设置选项。

2. 设置交换机的名称、主机名和设备密码。

3. 检查子网掩码、默认网关和DNS设置是否正确。

四、配置 VLAN（虚拟局域网）

1. 在配置界面中找到 VLAN 设置选项。

2. 创建需要的 VLAN 号，并为每个 VLAN 配置名称和端口成员。

3. 根据需求，将端口分配到相应的 VLAN。

五、配置端口设置

1. 在配置界面中找到端口设置选项。

2. 检查每个端口的状态，确保链接状态是正常的。 3. 根据需求，将端口设置为 access 或 trunk 模式。

六、配置端口安全性

1. 在配置界面中找到端口安全性选项。

2. 启用端口安全性，并设置最大允许连接的MAC地址数量。

3. 允许或阻止相应的MAC地址。

七、配置交换机的链路聚合

1. 在配置界面中找到链路聚合选项。

2. 创建聚合组，并将相关的端口添加到聚合组中。

八、配置交换机的QoS（服务质量）

1. 在配置界面中找到 QoS 设置选项。

2. 根据需求设置端口的优先级和带宽限制。

九、保存配置并重启交换机

1. 在配置界面的底部找到保存配置选项。

2. 点击保存配置，并等待配置文件保存完成。

3. 在配置界面的底部找到重启选项。

4. 点击重启，等待交换机重启完成。

以上为配置交换机的详细教程，按照以上步骤进行配置，即可完成交换机的设置。
