3842开关电源不起振维修技巧
3842开关电源是一种常用的电源模块，它具有高效、稳定的特点，被广泛应用于各种电子设备中。然而，在使用过程中，我们有时会遇到开关电源不起振的情况。本文将介绍一些常见的维修技巧，帮助大家解决3842开关电源不起振的问题。
一、检查输入电源
我们需要检查输入电源是否正常。可以使用万用表或者示波器等工具来检测输入电压是否稳定，是否符合开关电源的要求。同时，还要检查输入电源的连接是否牢固，插头是否松动，以及输入端是否存在短路等情况。如果发现问题，及时排除故障即可。
二、检查输出负载
如果输入电源正常，但开关电源仍然不起振，那么我们需要检查输出负载。首先，可以尝试断开输出负载，观察开关电源是否能够正常起振。如果能够正常起振，说明输出负载存在问题，需要进一步检查负载电路、负载电阻等。如果无法起振，说明问题可能出现在其他地方。
三、检查反馈电路
开关电源的工作原理是通过反馈电路来调节输出电压。因此，反馈电路的故障也可能导致开关电源不起振。我们可以检查反馈电路的连接是否正常，电阻、电容等元件是否损坏，以及反馈信号是否正确等。如果发现问题，及时更换或修复故障元件。
四、检查开关管、变压器等
开关电源中的开关管和变压器也是常见的故障点。我们可以使用万用表等工具检测开关管是否损坏，是否存在短路等情况。同时，还需要检查变压器的绕组是否正常，是否存在短路或开路等问题。如果发现故障，需要及时更换相应的元件。
五、检查控制电路
我们还需要检查开关电源的控制电路。控制电路通常由主控芯片、驱动电路等组成，如果其中任何一个部分出现问题，都可能导致开关电源不起振。我们可以检查主控芯片的引脚连接是否正常，是否存在短路或开路等情况。同时，还需要检查驱动电路的工作状态是否正常，是否存在故障等问题。如有问题，及时修复或更换故障元件。
当我们遇到3842开关电源不起振的情况时，可以按照以上步骤逐一排查故障原因。通过检查输入电源、输出负载、反馈电路、开关管、变压器和控制电路等部分，定位故障点并进行修复，最终恢复开关电源的正常工作。希望以上维修技巧能够帮助大家解决3842开关电源不起振的问题。
STR6709的开关电源维修技巧
用STR6709开关电源常见故障：看机电源不能起振、输出电压过低、开机瞬间烧STR6709、+B电压过高不稳压等。大家在检修这些故障时首先要分清故障所在的大概位置，尽量缩小故障范围避免走弯路，从而提高维修速度，根据我以往的维修经验总结出一下几种安全检修方法现跟大家共同探讨。
1、维修电视机经常发现开机电源指示灯闪一下，随后进入待机保护状态或者+B电压输出低的故障表现，判断这类故障时一般首先要考虑电压取样电路，一般是SE110、SE120、SE130、SE140、SE145稳压芯片性能不良或者损坏，如果手头上没有此配件可以用一下方法处理，用两个15K电阻代替SE110、SE120、SE130、SE140、SE145，两电阻串联两端分别为SE110、SE120、SE130、SE140、SE145的1、3脚，中间端为SE110、SE120、SE130、SE140、SE145的2脚。测量＋B电压前把激励管c、e极短路使行停振。＋B电压应该接近原＋B电压，此方法只能用来判断稳压芯片的性能好坏，但不能使行振荡提供电压正常工作。
第二、电源不起振或灯闪检修：因为电源不起振包括有启动电路、振荡回路、正反馈，取样电路等都可能造成电源停振。在检修中要搞清电路的基本原理，用方法判定故障位置，缩小故障范围。大家都知道创维大屏幕彩电均采用STR为核心的开关电源。若待机、取样、低压输出级出现故障都会使光耦IC603（SE110）1、2脚的电流发生变化直接反应给光耦内部的3、4脚光敏管内阻变化，使电源进入保护状态。根据电路原理用一个固定电阻代替光耦管内部的光敏电阻。强制电源振荡，不受取样电路或输出次级及待机控制电路的影响。具体的方法是：先把行激励管Q301c、e极短路及分别断开开关变压器T601各级低压绕组，然后取下光耦IC603，用一个2.7K电阻接原IC603的3、4脚上。如果电源启动，正反馈正常时，主电压应该有135V左右。反之即是电源初级电路有问题。采用此方法能很快的判断故障的大概位置。例：5T20开机指示灯闪一下进入保护状态。由故障来看可能出现在取样电路，更换IC602和IC603无效。于是用上述的方法检修，主电压有135V输出。这点可说明电源振荡初级基本正常，更确定了故障还是在取样电路部分，重换IC602故障排除。

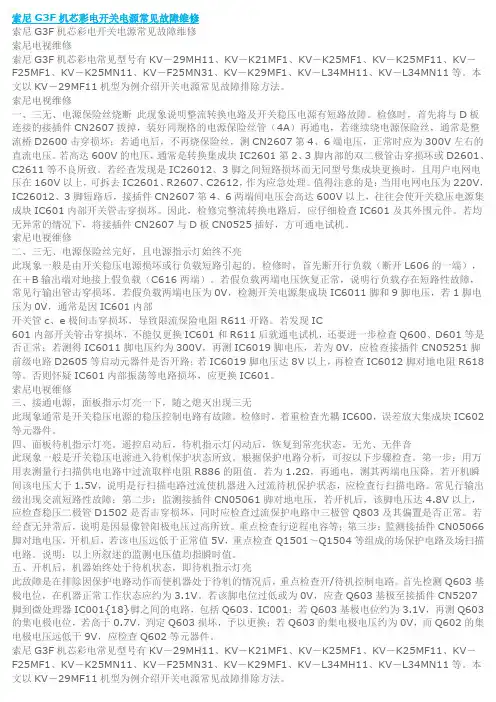

索尼G3F机芯彩电开关电源常见故障维修
索尼G3F机芯彩电开关电源常见故障维修
索尼电视维修
索尼G3F机芯彩电常见型号有KV－29MH11、KV－K21MF1、KV－K25MF1、KV－K25MF11、KV－F25MF1、KV－K25MN11、KV－F25MN31、KV－K29MF1、KV－L34MH11、KV－L34MN11等。本文以KV－29MF11机型为例介绍开关电源常见故障排除方法。
索尼电视维修
一、三无、电源保险丝烧断 此现象说明整流转换电路及开关稳压电源有短路故障。检修时，首先将与D板连接的接插件CN2607拔掉，装好同规格的电源保险丝管（4A）再通电，若继续绕电源保险丝，通常是整流桥D2600击穿损坏；若通电后，不再烧保险丝，测CN2607第4、6端电压，正常时应为300V左右的直流电压。若高达600V的电压，通常是转换集成块IC2601第2、3脚内部的双二极管击穿损坏或D2601、C2611等不良所致。若经查发现是IC26012、3脚之间短路损坏而无同型号集成块更换时，且用户电网电压在160V以上，可拆去IC2601、R2607、C2612，作为应急处理。值得注意的是：当用电网电压为220V，IC26012、3脚短路后，接插件CN2607第4、6两端间电压会高达600V以上，往往会使开关稳压电源集成块IC601内部开关管击穿损坏。因此，检修完整流转换电路后，应仔细检查IC601及其外围元件。若均无异常的情况下，将接插件CN2607与D板CN0525插好，方可通电试机。
索尼电视维修
二、三无、电源保险丝完好，且电源指示灯始终不亮
此现象一般是由开关稳压电源损坏或行负载短路引起的。检修时，首先断开行负载（断开L606的一端），在＋B输出端对地接上假负载（C616两端）。若假负载两端电压恢复正常，说明行负载存在短路性故障，常见行输出管击穿损坏。若假负载两端电压为0V，检测开关电源集成块IC6011脚和9脚电压，若1脚电压为0V，通常是因IC601内部
开关电源系统的故障分析与维护
直流开关电源是通信系统的心脏，电源运行质量直接关系到通信网络在线设备的工作质量;保障电源稳定、可靠、安全、优质的情况下运行，确保各项供电指标符合通信设备的供电要求，才能保证通信设备稳定工作、通信畅通无阻。电源维护人员是保证电源稳定工作的重要技术力量，深入探讨直流开关电源系统故障分析方法与维护措施，有利于电源维护技术人员在维护检查过程中正确的操作和处理故障，及时保障电源设备正常的工作。
一、直流开关电源系统维护要点
1.重视现场巡检
定期巡视检测通信电源设备，注意机房环境温度和设备运行状况，利用电源监控系统，实时监控电源设备的各种运行参数，发现问题及时处理。巡视检测时必须检查电源工作状态：模块配置是否合理，充电限流值是否正确，有无告警，系统交流电压、电流，直流浮充电压、负载电流、蓄电池充电电流，风扇运行状况，防雷器件状况，开关电源监控模块的各项运行参数是否正确，温度补偿是否正常启用。开关电源模块均流是否小于5%等。蓄电池保险、蓄电池连接条温升，蓄电池是否有爬酸、漏液、鼓肚等现象。机房环境温度是否合符维护要求等。
2.应用远程监控
利用监控系统对电源设备能够实现远程监控，通过远程监控系统了解故障现象，通过远程能处理的故障可以通过远程监控解决，不能处理的故障，必须马上到现场处理。同时利用电源监控系统检测电源的各种信号是否正常，数据是否存在偏差。
3. 及时处理故障
处理电源设备故障时，应首先初步判断造成电源故障原因和故障部位，然后采取相应的方法和措施对电源故障进行处理。对严重故障必须请示主管领导。
4. 寻求技术支持
对不能马上处理的电源故障，必须电话咨询相关厂家技术人员，若电话指导仍然解决不了问题，应立即采用现有备件临时恢复电源设备供电，同时做好故障记录，并通知相关厂家技术人员带配件来维修。
5.确保安全
在处理故障的过程中应特别注意以下方面的问题以确保安全：
(1)处理故障过程中大部份时间是带电操作的，因此一定要注意不能引起直流输出、交流输入的短路，各种维护工具必做好绝缘处理，确保人身安全和电源设备供电的安全。
