电容器的电容大小测量方法

第 1 页 共 4 页 电容器的三大检测方法 电容器工作原理

电容器是一种容纳电荷的器件，是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，掌控等方面。关于电容器的检测，紧要分为三大类：固定电容器的检测、电解电容器的检测、可变电容器的检测。

一、固定电容器的检测

1、检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值（指针向右摇摆）为零，则说明电容漏电损坏或内部击穿。

2、检测10PF～0.01F固定电容器是否有充电现象，进而判定其好坏。万用表选用R1k挡。两只三极管的值均为100以上，且穿透电流可选用3DG6等型号硅三极管构成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于察看。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摇摆。

3、对于0.01F以上的固定电容，可用万用表的R10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可依据指针向右摇摆的幅度大小估量出电容器的容量。

二、电解电容器的检测

1、由于电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。依据阅历，一般情况下，1～47F 第 2 页 共 4 页 间的电容，可用R1k挡测量，大于47F的电容可用R100挡测量。

2、将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度（对于同一电阻拦，容量越大，摆幅越大），接着渐渐向左回转，直到停在某一位置。此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。实际使用阅历表明，电解电容的漏电阻一般应在几百k以上，否则，将不能正常工作。在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；假如所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。

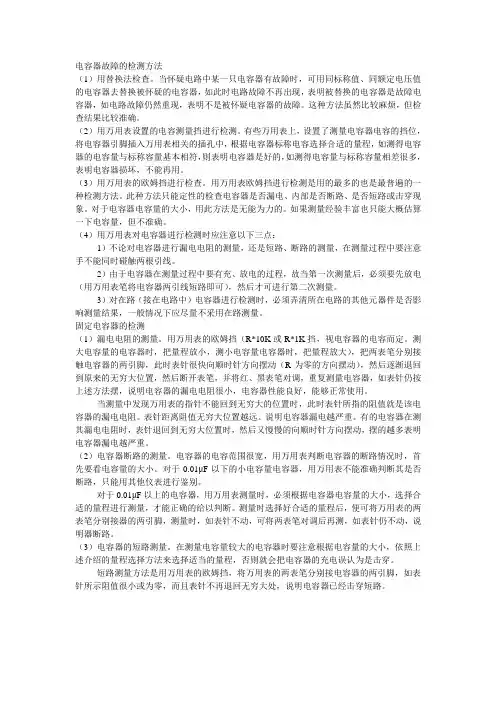

电容器故障的检测方法

（1）用替换法检查。当怀疑电路中某一只电容器有故障时，可用同标称值、同额定电压值的电容器去替换被怀疑的电容器，如此时电路故障不再出现，表明被替换的电容器是故障电容器，如电路故障仍然重现，表明不是被怀疑电容器的故障。这种方法虽然比较麻烦，但检查结果比较准确。

（2）用万用表设置的电容测量挡进行检测。有些万用表上，设置了测量电容器电容的挡位，将电容器引脚插入万用表相关的插孔中，根据电容器标称电容选择合适的量程，如测得电容器的电容量与标称容量基本相符，则表明电容器是好的，如测得电容量与标称容量相差很多，表明电容器损坏，不能再用。

（3）用万用表的欧姆挡进行检查。用万用表欧姆挡进行检测是用的最多的也是最普遍的一种检测方法。此种方法只能定性的检查电容器是否漏电、内部是否断路、是否短路或击穿现象。对于电容器电容量的大小，用此方法是无能为力的。如果测量经验丰富也只能大概估算一下电容量，但不准确。

（4）用万用表对电容器进行检测时应注意以下三点：

1）不论对电容器进行漏电电阻的测量，还是短路、断路的测量，在测量过程中要注意手不能同时碰触两根引线。

2）由于电容器在测量过程中要有充、放电的过程，故当第一次测量后，必须要先放电（用万用表笔将电容器两引线短路即可），然后才可进行第二次测量。

3）对在路（接在电路中）电容器进行检测时，必须弄清所在电路的其他元器件是否影响测量结果，一般情况下应尽量不采用在路测量。

固定电容器的检测

（1）漏电电阻的测量。用万用表的欧姆挡（R*10K或R*1K挡，视电容器的电容而定。测大电容量的电容器时，把量程放小，测小电容量电容器时，把量程放大），把两表笔分别接触电容器的两引脚，此时表针很快向顺时针方向摆动（R为零的方向摆动），然后逐渐退回到原来的无穷大位置，然后断开表笔，并将红、黑表笔对调，重复测量电容器，如表针仍按上述方法摆，说明电容器的漏电电阻很小，电容器性能良好，能够正常使用。

使用万用表测量电容的方法及注意事项

一、 概述

万用表是电工常用的一种测试仪器，它能够测量电阻、电压、电流等参数。其中，测量电容是万用表的重要功能之一，因此掌握使用万用表测量电容的方法及注意事项对于电工来说至关重要。本文将就使用万用表测量电容的方法及注意事项做一详细介绍。

二、 万用表测量电容的方法

1. 准备工作

在使用万用表测量电容前，首先要做好准备工作。将万用表调至电容测量档位，并确保电源已打开。

2. 接线方法

接下来是接线方法。将电容器两极的引线分别连接到万用表的测试引线上。一般来说，正极接红色测试引线，负极接黑色测试引线。

3. 读数

接线完成后，观察万用表的显示屏。万用表会显示电容的数值，单位通常为法拉（F）。

4. 反复测量 为了确保测量结果的准确性，可以进行多次测量，然后取平均值作为最终结果。

三、 万用表测量电容的注意事项

1. 要注意电容器的极性，将正负极引线连接到正确的位置，避免出现错误的测量结果。

2. 在测量电容时，应将电容器从电路中拆除，避免其他元器件的影响，确保测量的准确性。

3. 在测量大电容值时，要注意安全，避免因接触高压而受伤。

4. 使用万用表测量电容时，要选择适当的测量档位，避免因档位选择不当而损坏仪器。

5. 定期校准万用表，确保测量结果的准确性。

6. 在测量结束后，及时关闭万用表的电源，并将测试引线拔出，以免因接触而引发安全事故。

四、 结语

使用万用表测量电容是电工日常工作中不可或缺的一部分。掌握了正确的测量方法和注意事项，可以更好地保障测量结果的准确性，同时也能有效地保护仪器和人身安全。希望本文的介绍能够为读者在工作中的实际操作提供一定的帮助。万用表是广泛应用于电工领域的一种多功能测试仪器，在测量电容方面也发挥着重要的作用。接下来我们将继续深入探讨使用万用表测量电容的方法及注意事项，并进一步扩展相关的知识内容，以便读者更全面地了解这一领域。

五、 参考范围

测电容的几种方法

电容是电路中常见的电子元件，是储存电荷的能力，通常用来滤波、隔直、积分等作用。以下是测量电容值的几种方法。

方法一：使用电桥

电桥是电子电路中一种广泛应用的测量电容值的方法。使用电桥进行测量时，需要先把要测量的电容器并联工作在两个端点，使之与一个有良好稳定性的电阻分压网络(称做标准电容器)相连接，并加上被测电容回路网络(称做未知电容器)。接下来通过调整标准电容的值，找到与未知电容器相等的电容值，从而得到被测电容的电容值。

方法二：充放电法

常见的测量小型电容器的方法，如电解电容，使用充放电方法。在充电时，将电容与电源相连接，同时用示波器追踪电流和电压，将电压与电流图像输入计算机，用计算机分析结果来确定电容的电容值。在放电时，将电容器先充电，再与一个标准的电容器并联，通过连接示波器和计算机来测量未知电容器与标准电容器并联之后的电容值，最终得出电容值。

方法三：使用LC共振法

LC共振法是通过一定的电路结构，与待测电容组共振，利用已知的频率或者未知的电容来求解待测电容的容值。这种方法需要先固定一个电感，然后在固定的频率下，改变电容值，当共振点达到最强时，电容值就达到了最大误差限制。

方法四：使用数字式电桥

数字式电桥是一种通过数字式处理，将测得的AD口数据，与预设的标准电容值相比较，从而得出电容值的方法。这种方法适用于数字测量手段，可以根据需求精确测量电容值。在数字式测量中，计算机处理能力有限，所以需要改进算法，从而优化电容值结果，提高测量精度。

方法五：机械式测量

这种方法要求测试者有较高的先验知识。使用一个已知电容值的标准电容与待测电容加电，然后把它们联结到机械机构上，在机械机构的作用下，将它们的络合度测出来，依据限制性的误差，大致地推算出电容值。

总之，测试电容值的方法有很多种，每种方法都有其适用范围和误差区间。在真正实际使用时，应根据不同的测试需求和背景，综合考虑所有因素，选择一种最适合的方法来测量电容值。
