电阻知识介绍

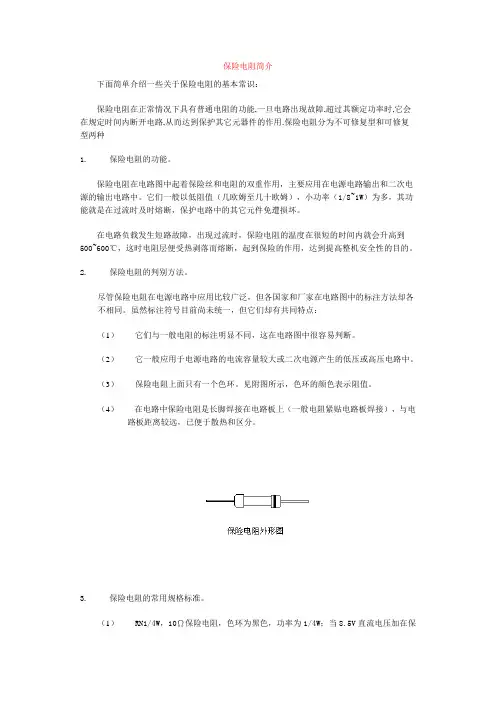

保险电阻简介

下面简单介绍一些关于保险电阻的基本常识：

保险电阻在正常情况下具有普通电阻的功能,一旦电路出现故障,超过其额定功率时,它会在规定时间内断开电路,从而达到保护其它元器件的作用.保险电阻分为不可修复型和可修复型两种

1. 保险电阻的功能。

保险电阻在电路图中起着保险丝和电阻的双重作用，主要应用在电源电路输出和二次电源的输出电路中。它们一般以低阻值（几欧姆至几十欧姆），小功率（1/8~1W）为多，其功能就是在过流时及时熔断，保护电路中的其它元件免遭损坏。

在电路负载发生短路故障，出现过流时，保险电阻的温度在很短的时间内就会升高到500~600℃，这时电阻层便受热剥落而熔断，起到保险的作用，达到提高整机安全性的目的。

2. 保险电阻的判别方法。

尽管保险电阻在电源电路中应用比较广泛，但各国家和厂家在电路图中的标注方法却各不相同。虽然标注符号目前尚未统一，但它们却有共同特点：

（1） 它们与一般电阻的标注明显不同，这在电路图中很容易判断。

（2） 它一般应用于电源电路的电流容量较大或二次电源产生的低压或高压电路中。

（3） 保险电阻上面只有一个色环。见附图所示，色环的颜色表示阻值。

（4） 在电路中保险电阻是长脚焊接在电路板上（一般电阻紧贴电路板焊接），与电路板距离较远，已便于散热和区分。

3. 保险电阻的常用规格标准。

（1） RN1/4W，10Ω保险电阻，色环为黑色，功率为1/4W；当8.5V直流电压加在保险电阻两端时，60秒以内电阻增大为初始值的50倍以上。

（2） RN1/4W，2.2Ω保险电阻，色环为红色，功率为1/4W；当3.5A电流通过时，2秒之内电阻增大为初始值的50倍以上。

（3） RN1/4W，1Ω保险电阻，色环为白色，功率为1/4W；当2.8A交流电流通过时，10秒内电阻增大为初始值的400倍以上。

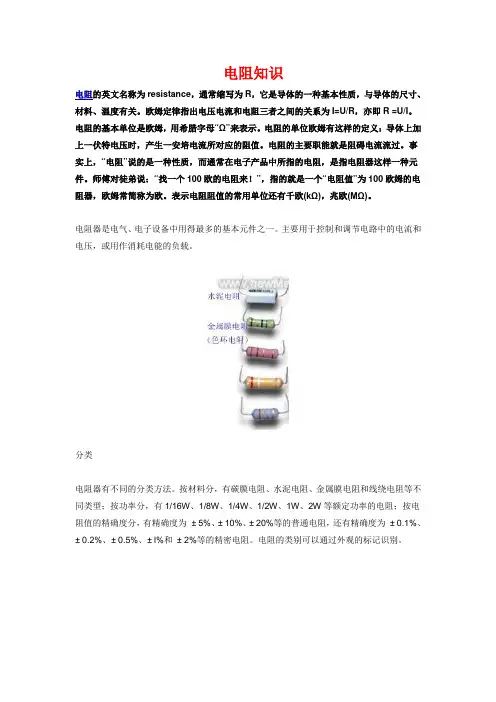

电阻知识

电阻的英文名称为resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。欧姆定律指出电压电流和电阻三者之间的关系为I=U/R，亦即R =U/I。电阻的基本单位是欧姆，用希腊字母“Ω”来表示。电阻的单位欧姆有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。表示电阻阻值的常用单位还有千欧(kΩ)，兆欧(MΩ)。

电阻器是电气、电子设备中用得最多的基本元件之一。主要用于控制和调节电路中的电流和电压，或用作消耗电能的负载。

分类

电阻器有不同的分类方法。按材料分，有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型；按功率分，有1/16W、1/8W、1/4W、1/2W、1W、2W等额定功率的电阻；按电阻值的精确度分，有精确度为 ± 5%、± 10%、± 20%等的普通电阻，还有精确度为 ± 0.1%、± 0.2%、± 0.5%、± l%和 ± 2%等的精密电阻。电阻的类别可以通过外观的标记识别。

电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。在电子产品中，以固定电阻应用最多。而固定电阻以其制造材料又可分为好多类，但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。型号命名很有规律，第一个字母R代表电阻；第二个字母的意义是：T－碳膜，J－金属，X－线绕，这些符号是汉语拼音的第一个字母。在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是RT型的。而红颜色的电阻，是RJ型的。一般老式电子产品中，以绿色的电阻居多。为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

58卷增刊1 2017年11月中 国造船 SHIPBUILDING OF CHINAVol.58 Special 1 Nov. 2017

文章编号：1000-4882 (2017) Sl-0483-08

电阻探针技术介绍

王琦，郑兴周，孙照富

(海洋石油工程股份有限公司，天津300452)

摘 要

国内很多平台已经使用在线腐蚀监测系统，在线腐蚀监测技术的最大优点是“在线”，即掌握即时的腐蚀 速率，并全程追踪设备某一特定位置的腐蚀速率大小或某一特征变量（值、含量等）的变化情况，从而随时 掌握材料、设备的腐蚀状态，预防和控制腐蚀的发生与发展，使设备处于良好的可控运行状态。目前在国内 的海洋平台中多釆用挂片失重法进行监测，但由于监测周期长，误差大等缺点，已经不能满足用户的要求。 特别是对于运行多年的老平台，管道腐蚀比较严重，依靠挂片来监测，存在很大的安全隐患。因此，引进实 时在线监测系统很有必要。而电阻探针法是目前石化行业应用最为广泛的腐蚀监测方法之一，且这种监测方 法也相对比较成熟，它测量简便迅速，信号反馈快且不受腐蚀介质的影响。此外电阻探针可以及时反映出设 备运行过程中的腐蚀变化趋势；

关键词：在线腐蚀；电阻探针；腐蚀监测点中图分类号：TG174.3+7 文献标识码：A

〇引言

在石油、化工、动力、食品等工业中，广泛使用的各种管道，经常受到腐蚀性液体或气体的侵蚀。

腐蚀除了引起直接的经济损失外，另一个严重的问题是必将导致自然资源的耗损和枯竭，针对引起金 属腐蚀的原理，可以有许多种防护措施，但除我们事先采取的防腐措施之外，当管体被腐蚀，其壁厚

减薄到一定程度后，会产生泄漏或破裂，造成极大的危害和损失[1]。因此，监测它们被腐蚀的情况， 是非常必要的。通过腐蚀监测，获得腐蚀过程和操作参数之间相互关联的信息，以便对问题进行判断，

改善腐蚀控制，从而达到改善生产能力，延长设备寿命，减少投资和操作费用的目的。而在线腐蚀监

测技术的最大优点是“在线”，即掌握即时的腐蚀速率，并全程追踪设备某一特定位置的腐蚀速率大小 或某一特征变量（值、含量等）的变化情况，从而随时掌握材料、设备的腐蚀状态，预防和控制腐蚀

电阻基础知识

电阻”

导电体对电流的阻碍作用称着电阻，用符号R 表示，单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ 表示。

一、电阻的型号命名方法

国产电阻器的型号由四部分组成（不适用敏感电阻）

第一部分：主称 ，用字母表示，表示产品的名字。如R 表示电阻，W 表示电位器。

第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6- 精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等 。例如：R

T 1 1 型普通碳膜电阻a1}

二、电阻器的分类

1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数

1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级

3、额定功率：在正常的大气压力90-106.6KPa 及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500
