LM317中文资料大全

  • 格式：doc
  • 大小：108.00 KB
  • 文档页数：6

LM317中文资料大全

LM117/LM317简介

LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。

LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A.它的使用非常简单，仅需两个外接电阻来设置输出电压.此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317 内置有过载保护、安全区保护等多种保护电路.通常LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过6 英寸（约 15 厘米)。使用输出电容能改变瞬态响应.调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317 能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM117/LM317 的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

LM117负电压输出

LM317正电压输出

LM317特性简介

可调整输出电压低到1.2V

保证1.5A 输出电流

典型线性调整率0.01%

典型负载调整率0。1％

80dB纹波抑制比

输出短路保护

过流、过热保护

调整管安全工作区保护 标准三端晶体管封装

电压范围LM117/LM317 1.25V 至 37V 连续可调

图1 LM317典型应用电路

图2 LM317外形引脚图片 典型的 TO-3封装 TO—220封装 ISOWATT220封装 D2PAK封装

LM117 LM117K

LM217 LM217K LM217T LM217D2T

LM317 LM317K LM317T LM317P LM317D2T

LM317电气参数：

符号 参数 测试条件 LM117/LM217 LM317 单位

- - — - 最小 典型 最大 最小 典型 最大 —

△Vo 线路调整 Vi—Vo=3 to40V Tj=25℃ — 0.01 0。02 — 0.01 0.04 %/V

— 0.02 0。05 — 0.02 0。07 ％/V

△Vo 负载调节 Vo ≤ 5V Io =10mA to

IMAX Tj=25℃ — 5 15

— 5 25 mV

— 20 20 20 70 mV

Vo ≥ 5V Tj=25℃ — 0.1 0.3 — 0。1 0。5 ％ Io=10mA to IMAX - — 0.3 1 — 0.3 1.5 ％

IADJ 调整引脚电流 - 50 100 - 50 100 mA

△IADJ 调整引脚电流 Vi-Vo=2.5 to 40V Io=10mA to

IMAX —

- - 0。2 5 — 0。2 5 mA

VREF 参考电压(在引脚3和引脚1 ） Vi—Vo

=2.5 to 40V Io =10mA to IMAX PD≤

PMAX - 1。2 1.25 1。3 1。2 1。25 1。3 V

△Vo

/ Vo 输出电压温度稳定性 — - — 1 — - 1 — ％

Io(min） 最小负载电流 Vi—Vo=40V — 3。5 5 3.5 10 mA

Io(max) 最大负载电流 Vi—Vo

≤ 15v PD〈PMAX - 1.5 2.2 — 1.5 2。2 — A

Vi-Vo = — 0。4 — — 0.4 — A 40v

PD

eN 输出噪声电压 B=10Hz to 10KHz Tj=25℃ - 0。003 - - 0。003 — %

SVR 电源电压抑制 Tj=25℃ f=120Hz CADJ

=0 66 65 —

80 - dB

CADJ=10uF 80 —

66 80 - dB

LM317如何应用计算

图3

决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高，电流经R1， R2流入接地点. LM317的控制端消耗非常少的电流，可忽略不计.所以， 控制端的电位是I x R2,又因为LM317 控制端， 输出端接脚间的电位差为1.25 V,所以Out（输出）的电压是：

接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1。25/R1。

结论：这个计算说明了一件事：适当调整R1， R2,可以达成高压稳压的目的.但请您注意: LM317的in, out接脚间的电位差不能超过35 V。所以在高压应用时，通常都会在in与out之间加入Zener保护LM317. LM317的data sheet中有很多实例可以参考。

另一个要注意的是： LM317的最大供应电流是1.5 A。如果需要更高的电流，则应寻求不同的封装形式,或者使用其他编号,如LM317对应的LT1085CT或LM337对应的LT1033CT,就能够提供3A的电流，但仍为TO-220封装。

LM317使用时,如果R2并联一个电容,可以大幅提高抵抗谐波的能力。并联一个电容的同时,您应该多加一个二极管，使得电容放电时,保护LM317不受损坏。

在线LM317输出电压计算器 根据电阻求输出电压

R1 电阻值

R2 电阻值

输出电压

合集下载

LM324中文资料大全

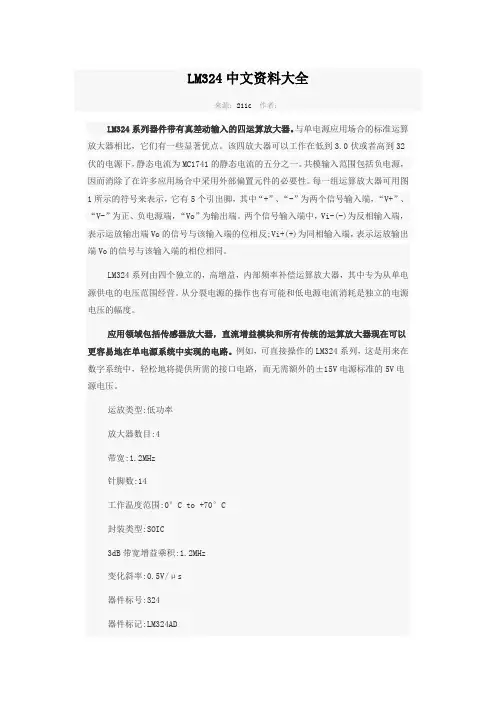

LM324中文资料大全

LM324中文资料大全

来源：21ic 作者：

LM324系列器件带有真差动输入的四运算放大器。与单电源应用场合的标准运算放大器相比，它们有一些显著优点。该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-(-)为反相输入端，表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324系列由四个独立的，高增益，内部频率补偿运算放大器，其中专为从单电源供电的电压范围经营。从分裂电源的操作也有可能和低电源电流消耗是独立的电源电压的幅度。

应用领域包括传感器放大器，直流增益模块和所有传统的运算放大器现在可以更容易地在单电源系统中实现的电路。例如，可直接操作的LM324系列，这是用来在数字系统中，轻松地将提供所需的接口电路，而无需额外的±15V电源标准的5V电源电压。

运放类型:低功率

放大器数目:4

带宽:1.2MHz

针脚数:14

工作温度范围:0°C to +70°C

封装类型:SOIC

3dB带宽增益乘积:1.2MHz

变化斜率:0.5V/μs

器件标号:324

器件标记:LM324AD 增益带宽:1.2MHz

工作温度最低:0°C

工作温度最高:70°C

放大器类型:低功耗

温度范围:商用

电源电压 最大:32V

电源电压 最小:3V

芯片标号:324

表面安装器件:表面安装

输入偏移电压 最大:7mV

运放特点:高增益频率补偿运算

逻辑功能号:324

额定电源电压, +:15V

1.短路保护输出

2.真差动输入级

3.可单电源工作：3V-32V

lm317中文资料

lm317中文资料

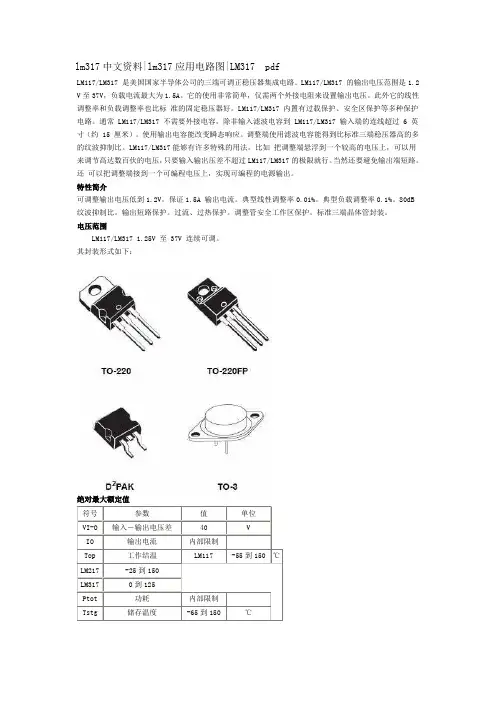

lm317中文资料|lm317应用电路图|LM317 pdf

LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标 准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM117/LM317能够有许多特殊的用法。比如 把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。当然还要避免输出端短路。还 可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介

可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB

纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。标准三端晶体管封装。

电压范围

LM117/LM317 1.25V 至 37V 连续可调。

其封装形式如下：

绝对最大额定值

符号 参数 值 单位

VI-O 输入－输出电压差 40 V

IO 输出电流 内部限制

Top 工作结温 LM117 -55到150 ℃

LM217 -25到150

LM317 0到125

Ptot 功耗 内部限制

Tstg 储存温度 -65到150 ℃

LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。LM317有三个引脚.一个输入一个输出一个电压调节。输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.

三极管中文资料大全.

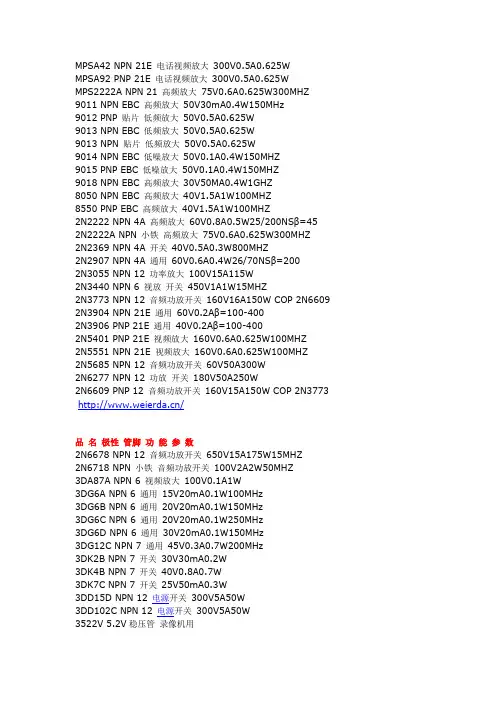

三极管中文资料大全.

MPSA42 NPN 21E 电话视频放大 300V0.5A0.625W

MPSA92 PNP 21E 电话视频放大 300V0.5A0.625W

MPS2222A NPN 21 高频放大 75V0.6A0.625W300MHZ

9011 NPN EBC 高频放大 50V30mA0.4W150MHz

9012 PNP 贴片 低频放大 50V0.5A0.625W

9013 NPN EBC 低频放大 50V0.5A0.625W

9013 NPN 贴片 低频放大 50V0.5A0.625W

9014 NPN EBC 低噪放大 50V0.1A0.4W150MHZ

9015 PNP EBC 低噪放大 50V0.1A0.4W150MHZ

9018 NPN EBC 高频放大 30V50MA0.4W1GHZ

8050 NPN EBC 高频放大 40V1.5A1W100MHZ

8550 PNP EBC 高频放大 40V1.5A1W100MHZ

2N2222 NPN 4A 高频放大 60V0.8A0.5W25/200NSβ=45

2N2222A NPN 小铁 高频放大 75V0.6A0.625W300MHZ

2N2369 NPN 4A 开关 40V0.5A0.3W800MHZ

2N2907 NPN 4A 通用 60V0.6A0.4W26/70NSβ=200

2N3055 NPN 12 功率放大 100V15A115W

2N3440 NPN 6 视放 开关 450V1A1W15MHZ

2N3773 NPN 12 音频功放开关 160V16A150W COP 2N6609

2N3904 NPN 21E 通用 60V0.2Aβ=100-400

2N3906 PNP 21E 通用 40V0.2Aβ=100-400

2N5401 PNP 21E 视频放大 160V0.6A0.625W100MHZ

2N5551 NPN 21E 视频放大 160V0.6A0.625W100MHZ

L317LC中文资料

L317LC中文资料

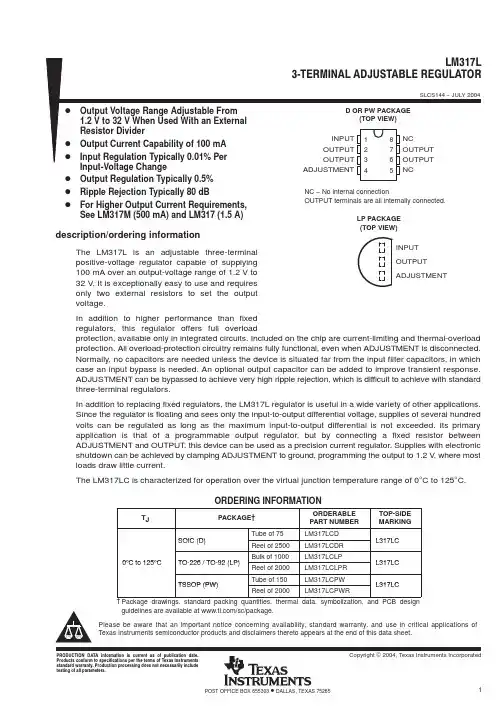

LM317L
