LM317中文资料(含实例)

lm317中文资料|lm317应用电路图|LM317 pdf

LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标 准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM117/LM317能够有许多特殊的用法。比如 把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。当然还要避免输出端短路。还 可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介

可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB

纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。标准三端晶体管封装。

电压范围

LM117/LM317 1.25V 至 37V 连续可调。

其封装形式如下：

绝对最大额定值

符号 参数 值 单位

VI-O 输入－输出电压差 40 V

IO 输出电流 内部限制

Top 工作结温 LM117 -55到150 ℃

LM217 -25到150

LM317 0到125

Ptot 功耗 内部限制

Tstg 储存温度 -65到150 ℃

LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。LM317有三个引脚.一个输入一个输出一个电压调节。输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.

LM317参数与中文使用手册

2007-10-31 09:37 来源: 作者： 网友评论 0 条 浏览次数 1505

该芯片是集成的稳压芯片，用于正电压调压器，其额定电压的选择只需要一个电阻性的分压器，简单易用。主要特性如下：

 输出电压范围：1.2到37V  输出电流可超过1.5A  0.1％的输入和负载调节率  用于高电压的浮动运行  全系列保护：限流、热断开和SOA控制。

其封装形式如下：

绝对最大额定值罗亩的笔记，如要转载请注明。 符号 参数 值 单位 VI-O 输入－输出电压差 40 V IO 输出电流 内部限制

Top 工作结温 LM117 -55到150 ℃ LM217 -25到150 LM317 0到125 Ptot 功耗 内部限制 Tstg 储存温度 -65到150 ℃ 引脚图（顶视）

注：

输入至少要比输出高2V，否则不能调压。输入电要最高不能超过40V吧。输出电流最好不超过1A。 输入12V的话，输出最高就是10V左右。 由于它内部还是线性稳压，因此功耗比较大。当输入输入电压差比较大且输出电流也比较大时，注意317的功耗不要过大。一般加散热片后功耗也不超过20W。因此压差大时建议分档调压。

应用电路

下面是赠送的两篇散文欣赏，可以仔细阅读，

不需要的朋友可以下载后编辑删除！！谢谢！！

脚下的时光

不知走过多少地方，不知看过多少风景，不知听说过多少轶事； 不知经历过多少岁月，不知邂逅过多少良人，不知变换过多少心情； 不知理想的未知是否在前路等待······

题记：蒲公英 悠悠岁月，时间苍苍！( 文章阅读网： ) 在这繁花似锦的青葱岁月里，我们不断的接受新鲜的美好事物，不断的享受科技发展所带来的高品质生活；我们总是随大流的，去跟风一些前卫潮流的思想；然而，很少有人去整理那些过往的断壁残垣！

我走过很多地方，但是同样的，我也有更多的地方没去过！

LM317P中文资料

LM117/217

LM317

1.2V TO 37V VOLTAGE REGULATOR

November 1999s OUTPUT VOLTAGE RANGE :1.2TO 37V s

OUTPUT CURRENT IN EXCESS OF 1.5A s 0.1%LINE AND LOAD

REGULATION s

FLOATING OPERATION FOR HIGH VOLTAGES

s

COMPLETE SERIES OF PROTECTIONS :CURRENT

LIMITING,THERMAL SHUTDOWN AND SOA CONTROL

DESCRIPTION

The LM117/LM217/LM317are monolithic integrated circuit

in TO-220,ISOWATT220,TO-3and D 2PAK packages intended for

use as positive adjustable voltage regulators.

They are designed to supply more than 1.5A of load current

with an output voltage adjustable over a 1.2to 37V range.

The nominal output voltage is selected by means of only a

resistive divider,making the device exceptionally easy to use and

eliminating the stocking of many fixed regulators.

TO-3

TO-220D 2PAK

ABSOLUTE MAXIMUM RATING

Symbol Parameter

开关型稳压芯片LM2576中文资料

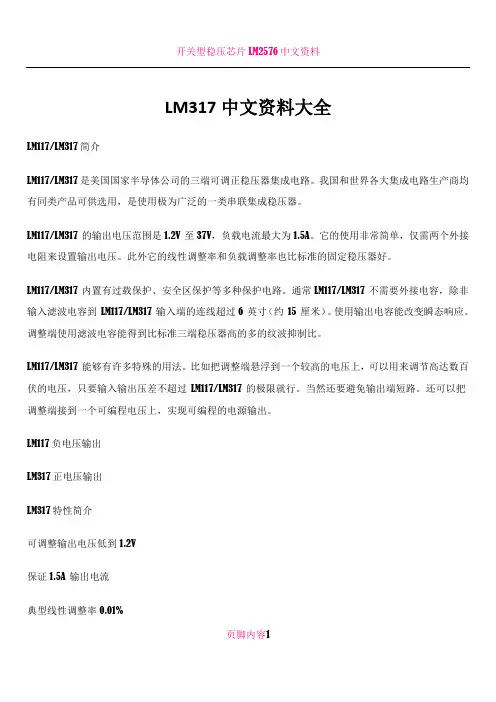

页脚内容1 LM317中文资料大全

LM117/LM317简介

LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。

LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317 能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM117/LM317 的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

LM117负电压输出

LM317正电压输出

LM317特性简介

可调整输出电压低到1.2V

保证1.5A 输出电流

典型线性调整率0.01% 开关型稳压芯片LM2576中文资料

页脚内容2 典型负载调整率0.1%

80dB纹波抑制比

输出短路保护

过流、过热保护

调整管安全工作区保护

标准三端晶体管封装

电压范围LM117/LM317 1.25V 至 37V 连续可调

图1 LM317典型应用电路 开关型稳压芯片LM2576中文资料

页脚内容3

图2 LM317外形引脚图片
