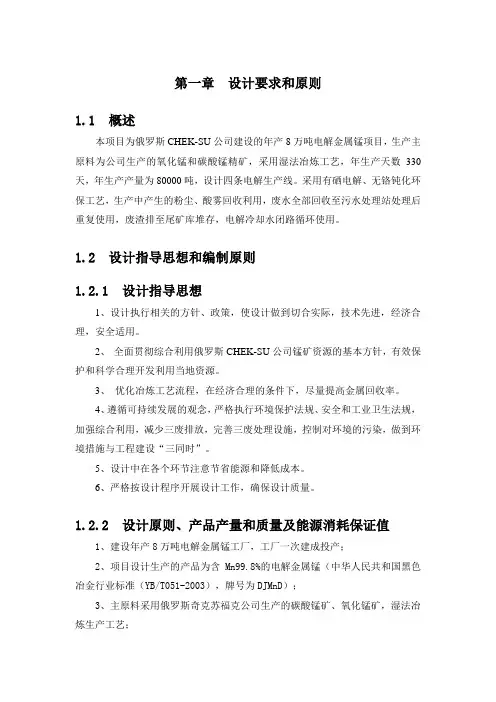

第一章 设计要求和原则
1.1 概述
本项目为俄罗斯CHEK-SU公司建设的年产8万吨电解金属锰项目，生产主原料为公司生产的氧化锰和碳酸锰精矿，采用湿法冶炼工艺，年生产天数330天，年生产产量为80000吨，设计四条电解生产线。采用有硒电解、无铬钝化环保工艺，生产中产生的粉尘、酸雾回收利用，废水全部回收至污水处理站处理后重复使用，废渣排至尾矿库堆存，电解冷却水闭路循环使用。
1.2 设计指导思想和编制原则
1.2.1 设计指导思想
1、设计执行相关的方针、政策，使设计做到切合实际，技术先进，经济合理，安全适用。
2、 全面贯彻综合利用俄罗斯CHEK-SU公司锰矿资源的基本方针，有效保护和科学合理开发利用当地资源。
3、 优化冶炼工艺流程，在经济合理的条件下，尽量提高金属回收率。
4、遵循可持续发展的观念，严格执行环境保护法规、安全和工业卫生法规，加强综合利用，减少三废排放，完善三废处理设施，控制对环境的污染，做到环境措施与工程建设“三同时”。
5、设计中在各个环节注意节省能源和降低成本。
6、严格按设计程序开展设计工作，确保设计质量。
1.2.2 设计原则、产品产量和质量及能源消耗保证值
1、建设年产8万吨电解金属锰工厂，工厂一次建成投产；
2、项目设计生产的产品为含Mn99.8%的电解金属锰（中华人民共和国黑色冶金行业标准（YB/T051-2003），牌号为DJMnD）；
3、主原料采用俄罗斯奇克苏福克公司生产的碳酸锰矿、氧化锰矿，湿法冶炼生产工艺； 4、本项目采用目前行业最新的设备和工艺，对生产过程中产生的废气、废水、废渣均采取了有效的治理措施，达到清洁生产及环保要求，工艺技术达到目前同行业先进水平；
5、本次项目采用的技术经济指标为：
（1）每条电解生产线330天生产量为20000吨，设计四条电解生产线，生产规模80000吨/年（产品合格率为100%）；
（2）电解采用SeO2添加剂，正常生产时，电流效率68～70%，电流密度320～380A/m2，槽电压为4.2～4.6V，每吨锰直流电耗≤6500kWh；

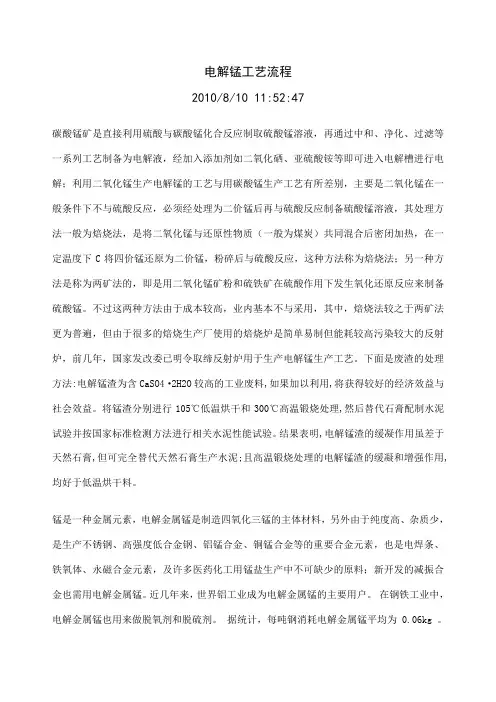

电解锰工艺流程
2010/8/10 11:52:47
碳酸锰矿是直接利用硫酸与碳酸锰化合反应制取硫酸锰溶液，再通过中和、净化、过滤等一系列工艺制备为电解液，经加入添加剂如二氧化硒、亚硫酸铵等即可进入电解槽进行电解；利用二氧化锰生产电解锰的工艺与用碳酸锰生产工艺有所差别，主要是二氧化锰在一般条件下不与硫酸反应，必须经处理为二价锰后再与硫酸反应制备硫酸锰溶液，其处理方法一般为焙烧法，是将二氧化锰与还原性物质（一般为煤炭）共同混合后密闭加热，在一定温度下C将四价锰还原为二价锰，粉碎后与硫酸反应，这种方法称为焙烧法；另一种方法是称为两矿法的，即是用二氧化锰矿粉和硫铁矿在硫酸作用下发生氧化还原反应来制备硫酸锰。不过这两种方法由于成本较高，业内基本不与采用，其中，焙烧法较之于两矿法更为普遍，但由于很多的焙烧生产厂使用的焙烧炉是简单易制但能耗较高污染较大的反射炉，前几年，国家发改委已明令取缔反射炉用于生产电解锰生产工艺。下面是废渣的处理方法:电解锰渣为含CaSO4·2H2O较高的工业废料,如果加以利用,将获得较好的经济效益与社会效益。将锰渣分别进行105℃低温烘干和300℃高温锻烧处理,然后替代石膏配制水泥试验并按国家标准检测方法进行相关水泥性能试验。结果表明,电解锰渣的缓凝作用虽差于天然石膏,但可完全替代天然石膏生产水泥;且高温锻烧处理的电解锰渣的缓凝和增强作用,均好于低温烘干料。
锰是一种金属元素，电解金属锰是制造四氧化三锰的主体材料，另外由于纯度高、杂质少，是生产不锈钢、高强度低合金钢、铝锰合金、铜锰合金等的重要合金元素，也是电焊条、铁氧体、永磁合金元素，及许多医药化工用锰盐生产中不可缺少的原料；新开发的减振合金也需用电解金属锰。近几年来，世界铝工业成为电解金属锰的主要用户。 在钢铁工业中，电解金属锰也用来做脱氧剂和脱硫剂。 据统计，每吨钢消耗电解金属锰平均为 0.06kg 。 随着冶金技术的进步，高效钢材及喷射冶金技术得到了很大的发展，电解金属锰粉在冶金工业中的应用已日益增加，用量扩大，突破了上述指标。 近几年来，由于特钢的迅速发展，特别是我国200系不锈钢的发展，金属锰在冶金中的比重越来越大。 铝锰合金为现代轻美型建筑材料，装饰工程材料和地下工程的防腐支护材料。 中国近几年来，铝锰合金门窗等已逐渐进入普通居民住宅，大大地扩大了金属锰的市场。 电解金属锰生产工艺：电解金属锰是锰的湿法冶金产品，在国内多年的生产实践中，一般采用“浸出——净化——电解”的生产工艺。主要是采用碳酸锰粉与无机酸反应，制得锰盐溶液，加铵盐作缓冲剂，用加氧化剂氧化中和的方法除铁，加硫化剂除重金属，经过“沉降——过滤——深度净化——过滤”得出纯净的硫酸锰溶液，加入添加剂后，作为电解液进入电解槽电解，生产出金属锰。各地冶金厂都有！
电解锰工艺流程
2010/8/10 11:52:47
碳酸锰矿是直接利用硫酸与碳酸锰化合反应制取硫酸锰溶液，再通过中和、净化、过滤等一系列工艺制备为电解液，经加入添加剂如二氧化硒、亚硫酸铵等即可进入电解槽进行电解；利用二氧化锰生产电解锰的工艺与用碳酸锰生产工艺有所差别，主要是二氧化锰在一般条件下不与硫酸反应，必须经处理为二价锰后再与硫酸反应制备硫酸锰溶液，其处理方法一般为焙烧法，是将二氧化锰与还原性物质（一般为煤炭）共同混合后密闭加热，在一定温度下C将四价锰还原为二价锰，粉碎后与硫酸反应，这种方法称为焙烧法；另一种方法是称为两矿法的，即是用二氧化锰矿粉和硫铁矿在硫酸作用下发生氧化还原反应来制备硫酸锰。不过这两种方法由于成本较高，业内基本不与采用，其中，焙烧法较之于两矿法更为普遍，但由于很多的焙烧生产厂使用的焙烧炉是简单易制但能耗较高污染较大的反射炉，前几年，国家发改委已明令取缔反射炉用于生产电解锰生产工艺。下面是废渣的处理方法:电解锰渣为含CaSO4·2H2O较高的工业废料,如果加以利用,将获得较好的经济效益与社会效益。将锰渣分别进行105℃低温烘干和300℃高温锻烧处理,然后替代石膏配制水泥试验并按国家标准检测方法进行相关水泥性能试验。结果表明,电解锰渣的缓凝作用虽差于天然石膏,但可完全替代天然石膏生产水泥;且高温锻烧处理的电解锰渣的缓凝和增强作用,均好于低温烘干料。
锰是一种金属元素，电解金属锰是制造四氧化三锰的主体材料，另外由于纯度高、杂质少，是生产不锈钢、高强度低合金钢、铝锰合金、铜锰合金等的重要合金元素，也是电焊条、铁氧体、永磁合金元素，及许多医药化工用锰盐生产中不可缺少的原料；新开发的减振合金也需用电解金属锰。近几年来，世界铝工业成为电解金属锰的主要用户。 在钢铁工业中，电解金属锰也用来做脱氧剂和脱硫剂。 据统计，每吨钢消耗电解金属锰平均为 0.06kg 。 随着冶金技术的进步，高效钢材及喷射冶金技术得到了很大的发展，电解金属锰粉在冶金工业中的应用已日益增加，用量扩大，突破了上述指标。 近几年来，由于特钢的迅速发展，特别是我国200系不锈钢的发展，金属锰在冶金中的比重越来越大。 铝锰合金为现代轻美型建筑材料，装饰工程材料和地下工程的防腐支护材料。 中国近几年来，铝锰合金门窗等已逐渐进入普通居民住宅，大大地扩大了金属锰的市场。 电解金属锰生产工艺：电解金属锰是锰的湿法冶金产品，在国内多年的生产实践中，一般采用“浸出——净化——电解”的生产工艺。主要是采用碳酸锰粉与无机酸反应，制得锰盐溶液，加铵盐作缓冲剂，用加氧化剂氧化中和的方法除铁，加硫化剂除重金属，经过“沉降——过滤——深度净化——过滤”得出纯净的硫酸锰溶液，加入添加剂后，作为电解液进入电解槽电解，生产出金属锰。各地冶金厂都有！

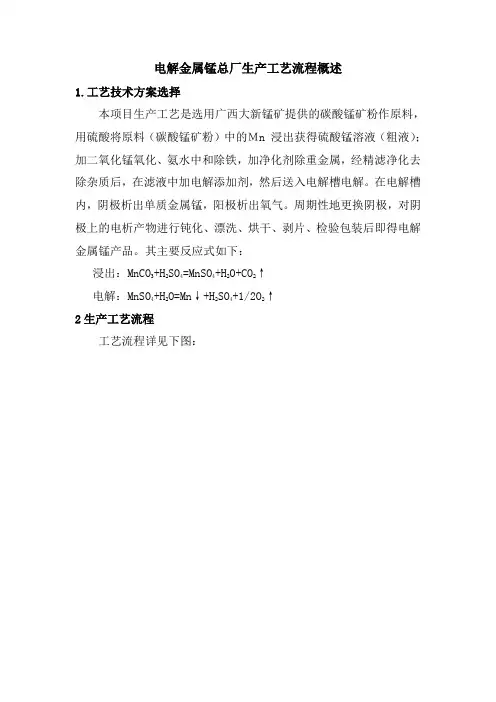

电解金属锰总厂生产工艺流程概述
1.工艺技术方案选择
本项目生产工艺是选用广西大新锰矿提供的碳酸锰矿粉作原料，用硫酸将原料（碳酸锰矿粉）中的Ｍn 浸出获得硫酸锰溶液（粗液）；加二氧化锰氧化、氨水中和除铁，加净化剂除重金属，经精滤净化去除杂质后，在滤液中加电解添加剂，然后送入电解槽电解。在电解槽内，阴极析出单质金属锰，阳极析出氧气。周期性地更换阴极，对阴极上的电析产物进行钝化、漂洗、烘干、剥片、检验包装后即得电解金属锰产品。其主要反应式如下：
浸出：MnCO3+H2SO4=MnSO4+H2O+CO2↑
电解：MnSO4+H2O=Mn↓+H2SO4+1/2O2↑
2生产工艺流程
工艺流程详见下图： 碳酸锰矿粉
化合浸出 硫 酸
粗 滤
净 化 净 化 剂
精 滤
电 解 添 加 剂
钝 化
漂 洗
干 燥
剥 离
检 验
包 装 阴 极 板
电解金属锰
Mn99.8-99.88 清 理
抛 光
返回电解槽
阳 极 板 滤 渣
渣 场
综合利用
电解金属锰工艺流程图 氨 水 氧化剂
3.工艺流程和选用的主要装置、布局及其上下游生产装置的关系
工艺过程操作指标表
序号 工艺
作业 Mn含量
(克/升) (NH4)2SO4含量
(克/升) Fe
含量 重金属含量
CO、Ni、Cu等 备 注
1 新液 40 120-140 <10-4 <5×10-4 PH=6.5～7
2 电解液 38～41 110-130 PH=6～6.5
3 阳极液 16～18 110-130 PH=1～2
产品与锰平衡表
序号 项 目 Mn品位(%) 锰平衡(%) 备注
产品:电解金属锰 99.8-99.88
1 原料：碳酸锰矿粉 平均21.5 100
2 浸出渣损失 17
3 净化作业损失 6.645
4 电解阴极泥损失 4.58
5 产品后处理损失 2.15
