005010200#REF!#REF!项目水泵的性能、参数附属设备的试验及检查水泵及附属设备的安装除污器安装主控项目检查
一般项目检查选择计数抽样方案按专业验收规范规定(打印原始记录抽样方案)检查部位及质量情况分包单位分包单位项目负责人检验批部位施工单位######制冷工程有限公司项目负责人######检验批容量水泵及附属设备安装检验批质量现场检查原始单位（子单位）工程名称######冷库设备安装工程分部（子分部）工程名称通风与空调分部-空调（冷、热）水系统子分部分项工程名称专业工长：项目专业质量检查员：专业监理工程师： 年 月 日 年 月 日
始记录空白表格前必须选择抽样方案)批部位水泵及附属设备安装检验批质量验收记录批容量查原始记录苏 KT4.7.6.1程名称水泵及附属设备安装分项监理工程师： 年 月 日

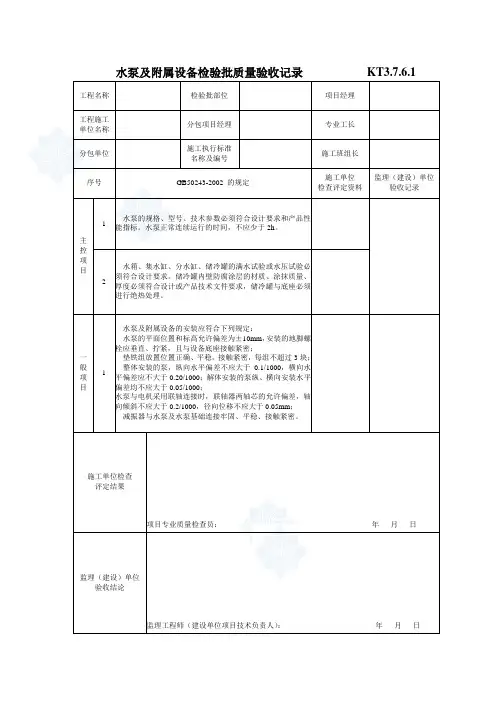

水泵及附属设备检验批质量验收记录 KT3.7.6.1
工程名称 检验批部位 项目经理
工程施工
单位名称 分包项目经理 专业工长
分包单位 施工执行标准
名称及编号 施工班组长
序号 GB50243-2002 的规定 施工单位
检查评定资料 监理（建设）单位
验收记录
主
控
项
目 1 水泵的规格、型号、技术参数必须符合设计要求和产品性能指标。水泵正常连续运行的时间，不应少于2h。
2 水箱、集水缸、分水缸、储冷罐的满水试验或水压试验必须符合设计要求。储冷罐内壁防腐涂层的材质、涂抹质量、厚度必须符合设计或产品技术文件要求，储冷罐与底座必须进行绝热处理。
一
般
项
目 1 水泵及附属设备的安装应符合下列规定：
水泵的平面位置和标高允许偏差为±10mm，安装的地脚螺栓应垂直、拧紧，且与设备底座接触紧密；
垫铁组放置位置正确、平稳，接触紧密，每组不超过3块；
整体安装的泵，纵向水平偏差不应大于0.1/1000，横向水平偏差应不大于0.20/1000；解体安装的泵纵、横向安装水平偏差均不应大于0.05/1000；
水泵与电机采用联轴连接时，联轴器两轴芯的允许偏差，轴向倾斜不应大于0.2/1000，径向位移不应大于0.05mm；
减振器与水泵及水泵基础连接牢固、平稳、接触紧密。
施工单位检查
评定结果
项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论
监理工程师（建设单位项目技术负责人）： 年 月 日

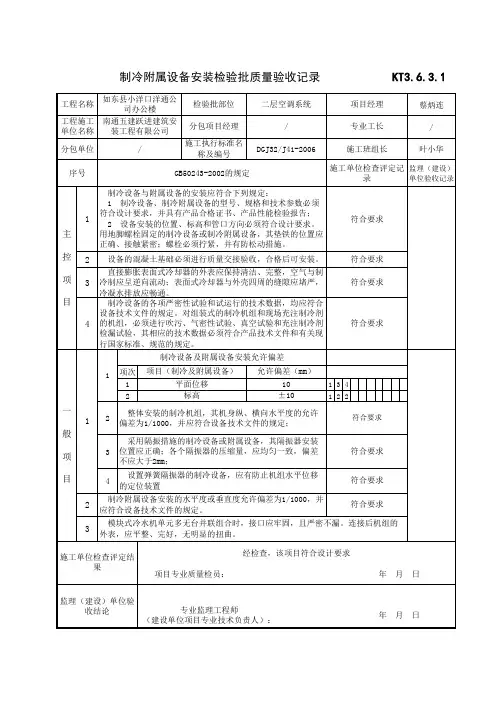

蔡炳连/叶小华监理（建设）单位验收记录1234项次1134212223423监理（建设）单位验收结论施工单位检查评定结果专业监理工程师（建设单位项目专业技术负责人）： 年 月 日主控项目一般项目11 制冷附属设备安装的水平度或垂直度允许偏差为1/1000，并应符合设备技术文件的规定。符合要求 模块式冷水机单元多无台并联组合时，接口应牢固，且严密不漏。连接后机组的外表，应平整、完好，无明显的扭曲。经检查，该项目符合设计要求项目专业质量检员： 年 月 日 整体安装的制冷机组，其机身纵、横向水平度的允许偏差为1/1000，并应符合设备技术文件的规定；符合要求 采用隔振措施的制冷设备或附属设备，其隔振器安装位置应正确；各个隔振器的压缩量，应均匀一致，偏差不应大于2mm；符合要求 设置弹簧隔振器的制冷设备，应有防止机组水平位移的定位装置符合要求项目（制冷及附属设备）允许偏差（mm）平面位移10标高±10 直接膨胀表面式冷却器的外表应保持清洁、完整，空气与制冷制应呈逆向流动；表面式冷却器与外壳四周的缝隙应堵严，冷凝水排放应畅通。符合要求 制冷设备的各项严密性试验和试运行的技术数据，均应符合设备技术文件的规定。对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性试验、真空试验和充注制冷剂检漏试验，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。符合要求制冷设备及附属设备安装允许偏差序号GB50243-2002的规定施工单位检查评定记录 制冷设备与附属设备的安装应符合下列规定： 1 制冷设备、制冷附属设备的型号、规格和技术参数必须符合设计要求，并具有产品合格证书、产品性能检验报告； 2 设备安装的位置、标高和管口方向必须符合设计要求。用地脚螺栓固定的制冷设备或制冷附属设备，其垫铁的位置应正确、接触紧密；螺栓必须拧紧，并有防松动措施。符合要求 设备的混凝土基础必须进行质量交接验收，合格后可安装。符合要求工程施工单位名称南通五建跃进建筑安装工程有限公司分包项目经理/专业工长分包单位/施工执行标准名称及编号DGJ32/J41-2006施工班组长制冷附属设备安装检验批质量验收记录KT3.6.3.1工程名称如东县小洋口洋通公司办公楼检验批部位二层空调系统项目经理
市政基础设施工程

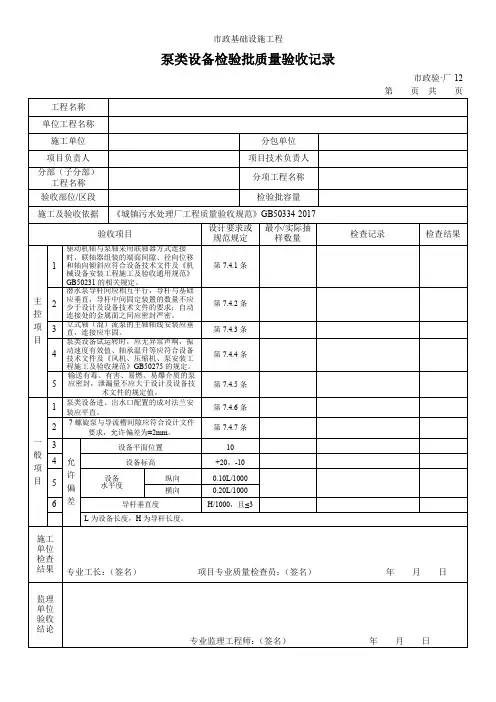

泵类设备检验批质量验收记录
市政验·厂-12
第 页 共 页
工程名称
单位工程名称
施工单位 分包单位
项目负责人 项目技术负责人
分部（子分部）
工程名称 分项工程名称
验收部位/区段 检验批容量
施工及验收依据 《城镇污水处理厂工程质量验收规范》GB50334-2017
验收项目 设计要求或
规范规定 最小/实际抽样数量 检查记录 检查结果
主控项目 1 驱动机轴与泵轴采用联轴器方式连接时，联轴器组装的端面间隙、径向位移和轴向倾斜应符合设备技术文件及《机械设备安装工程施工及验收通用规范》GB50231的相关规定。 第7.4.1条
2 潜水泵导杆间应相互平行，导杆与基础应垂直，导杆中间固定装置的数量不应少于设计及设备技术文件的要求；自动连接处的金属面之间应密封严密。 第7.4.2条
3 立式轴（混）流泵的主轴轴线安装应垂直，连接应牢固。 第7.4.3条
4 泵类设备试运转时，应无异常声响，振动速度有效值、轴承温升等应符合设备技术文件及《风机、压缩机、泵安装工程施工及验收规范》GB50275的规定。 第7.4.4条
5 输送有毒、有害、易燃、易爆介质的泵应密封，泄漏量不应大于设计及设备技术文件的规定值。 第7.4.5条
一般项目 1 泵类设备进、出水口配置的成对法兰安装应平直。 第7.4.6条
2 7螺旋泵与导流槽间隙应符合设计文件要求，允许偏差为±2mm。 第7.4.7条
3
允许偏差 设备平面位置 10
4 设备标高 +20，-10
5 设备
水平度 纵向 0.10L/1000 横向 0.20L/1000
6 导杆垂直度 H/1000，且≤3
L为设备长度，H为导杆长度。
施工单位检查结果
专业工长：（签名） 项目专业质量检查员：（签名） 年 月 日
表B.7.1
水泵及附属设备安装检验批质量验收记录
编号：
单位（子单位）
工程名称 分部（子分部）工程名称 分项工
程名称
施工单位 项目经理 检验批容量
分包单位 项目经理 检验批部位
施工依据 验收依据 GB50243-2016
设计要求及质量
验收规范的规定 施工单位质
量评定记录 监理（建设）单位验收记录
单项检验批产品数量（N） 单向抽样样本数（n） 检验批汇总数量∑N 抽样样本汇总数量∑n 单向或汇总∑抽样检验不合格数量 评判结果 备注
主控项目
系统的管材与配件验收
（第9.2.1条）
阀门的检验，试压
（第9.2.4条1款）
水泵、冷却塔安装（第9.2.6条）
水箱、集水器、分水器安装（第9.2.7条）
蓄能储槽安装（第9.2.8条）
地源热泵换热器安装
（第9.2.9条）
一般项目 现场设备的焊接
（第9.3.2条3款）
风机盘管，冷排管等设备管道连接（第9.3.7条）
附属设备安装（第9.3.10条）
冷却塔安装（第9.3.11条）
水泵及附属设备安装
（第9.3.12条）
水箱、集水器、分水器、膨胀水箱等安装（第9.3.13条）
地源热泵换热器安装
（第9.3.15条）
地表水换热器安装（第9.3.16条）
蓄能系统设备安装（第9.3.17条）
施工单位
检查结果
质量员：
年 月 日
监理单位
验收结论
监理工程师：
