无损检测工程施工方案

无损检测施工方案

一、概述

无损检测是一种通过对材料进行非破坏性检测和评估的技术方法。它能够在不损坏被测材料的情况下，对材料的质量、结构或性能进行评估，从而实现对材料的可靠性和安全性的判断。在施工过程中，无损检测被广泛应用于钢结构、混凝土结构、管道、焊接接头等方面。

二、无损检测方法

1. X射线检测

X射线检测是利用X射线的穿透力和吸收能力来检测材料内部的结构和缺陷。它能够对材料的密度、组织结构、缺陷等进行检测和评估。X射线检测主要适用于金属和合金材料的检测，对于焊接接头的质量评估尤为重要。 2. 超声波检测

超声波检测是利用超声波在材料中的传播和反射特性来检测材料内部的结构和缺陷。它能够对材料的厚度、波速、声阻抗等进行检测和评估，并能够定位和测量缺陷的尺寸。超声波检测主要适用于金属和非金属材料的检测，对于混凝土结构和管道的检测具有重要意义。

3. 磁粉检测

磁粉检测是利用外加磁场和磁粉的磁化作用来检测材料表面和近表层的结构和缺陷。它能够对材料的表面裂纹、缺陷和疲劳裂纹进行检测和评估，并能够定位和测量缺陷的尺寸和形态。磁粉检测主要适用于金属材料的表面检测，对于焊接接头和表面裂纹的检测具有重要意义。

4. 热红外检测

热红外检测是利用物体的热辐射特性来检测物体的缺陷和异常情况。它能够通过红外相机对物体的温度分布进行测量和分析，从而判断物体内部的结构和材料的性能状况。热红外检测主要适用于建筑物、电力设备和输电线路等方面的检测，对于温度异常、能量损失等问题具有重要意义。

三、无损检测施工流程

无损检测施工包括前期准备、检测方案制定、实施检测和结果分析报告等环节。

1. 前期准备

在进行无损检测之前，需要对被测物体进行准备工作。首先，要清理被测物体的表面，确保无杂质和污染物。其次，要研究被测物体的结构和材料特性，了解其内部结构和缺陷的可能性。

2. 检测方案制定

根据被测物体的特点和检测要求，制定适合的检测方案。选择合适的无损检测方法，并确定检测仪器和设备的使用参数。 3. 实施检测

管道无损检测施工方案

1. 引言

管道无损检测是一种非破坏性检测技术，用于评估管道的完整性和安全性，以确保管道系统的可靠运行。本文将介绍一种常用的管道无损检测施工方案，旨在提供全面而有效的检测方法。

2. 施工准备

在进行管道无损检测之前，需要进行一系列的准备工作，以确保施工顺利进行。以下是准备工作的步骤：

2.1 管道安全措施

在开始施工之前，需要确保管道系统的安全。这包括关闭管道系统的阀门，并将其压力减至最低。同时，需要对管道进行气体检测，以确保没有泄漏或其他安全隐患。 2.2 设备准备

进行管道无损检测需要使用专业的设备。在施工前，需要检查无损检测设备的工作状态，并确保其正常运行。同时，还需要准备适当的探头和传感器，以便对管道进行准确的检测。

2.3 人员培训

对于参与管道无损检测的人员，需要进行充分的培训。他们需要了解无损检测的原理、操作步骤和安全注意事项。只有经过培训的人员才能进行管道无损检测工作，以确保施工的准确性和安全性。

3. 施工步骤

一旦准备工作完成，就可以开始进行管道无损检测的施工。下面是施工步骤的详细说明： 3.1 数据采集

首先，需要使用无损检测仪器对管道进行数据采集。根据无损检测的原理，可以选择合适的检测方法和技术。常用的无损检测方法包括超声波检测、磁粉检测、液体渗透检测等。通过这些方法，可以获取管道的各项数据，例如管道的壁厚、裂纹等。

3.2 数据处理

采集到的数据需要进行处理和分析，以获得准确的检测结果。数据处理通常包括去噪、滤波、信号增强等步骤。通过这些处理，可以提高数据的质量和可靠性，并准确评估管道的健康状况。

3.3 结果评估

根据处理后的数据，可以对管道的健康状况进行评估。评估结果可以分为正常和异常两种情况。对于异常情况，还需要进一步分析和确认问题的具体原因和严重程度。 3.4 生成报告

最后，根据评估结果生成一份管道无损检测报告。报告应包括管道的基本信息、检测方法、数据分析结果、问题描述和建议等内容。这份报告可以帮助用户了解管道的健康状况，并采取相应的措施进行修复和维护。

蒸汽、冷凝水管道装工程

无损检测施工方案

批准：

审核：

编制：

委托单位：

施工单位：

1. 总则

1.1本方案适用于现架空蒸汽管道、冷凝水管道安装工程管道对接焊缝的无损检测工作，检测类型有射线探伤、磁粉探伤，本方案依据设计图纸及有关规程、规定标准执行。

1.2 编制依据

1.2.1 设计图纸要求

1.2.2 《工业金属管道工程施工及验收规范》GB50184-2011

1.2.3 《承压设备无损检测》NB/T47013-2015

1.2.3 《承压设备焊接工艺评定》NB/T47014-2011

1.2.4 《承压设备用焊接材料订货技术条件》NB/T47018-2017

1.2.5 《设备无损检测第2部分 射线检测》NB/T47013.2-2015中的AB级

1.2.6《设备无损检测第4部分 磁粉检测》NB/T47013.4-2015

1.3 探伤方法与探伤时机

1.3.1所有对接焊缝应在焊接或返修完成24小时以后进行100%射线探伤。

1.3.5所有对接焊缝应在焊接或返修完成24小时以后进行100%超声波探伤。

1.4. 人员资格

1.4.1 操作人员应在Ⅱ级或Ⅲ级人员的指导下进行相应的探伤操作和记录。

1.4.2 Ⅱ级或Ⅲ级人员有权评定检测结果并签发检测报告。

1.5 表面质量

焊缝区域内应清除焊疤、焊渣、飞溅，并经检验人员检查合格方可探伤；射线探伤时，焊缝表面的不规则状态不应影响焊缝质量的评定，否则应进行修整。磁粉探伤时，对所探伤的试件进行预清洗，将影响探伤的试件表面油脂及其他可能影响磁粉正常分布、影响磁粉堆积物的密集度、特性以及清晰度的杂质处理干净。 1.6 安全防护

1.6.1 进入厂区的施工人员必须经过安全教育。

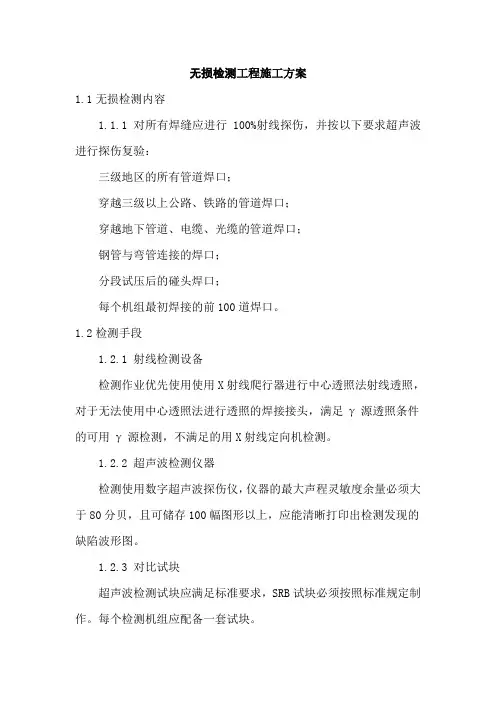

无损检测工程施工方案

1.1无损检测内容

1.1.1 对所有焊缝应进行100%射线探伤，并按以下要求超声波

进行探伤复验：

三级地区的所有管道焊口；

穿越三级以上公路、铁路的管道焊口；

穿越地下管道、电缆、光缆的管道焊口；

钢管与弯管连接的焊口；

分段试压后的碰头焊口；

每个机组最初焊接的前100道焊口。

1.2检测手段

1.2.1 射线检测设备

检测作业优先使用使用X射线爬行器进行中心透照法射线透照，

对于无法使用中心透照法进行透照的焊接接头，满足γ源透照条件

的可用γ源检测，不满足的用X射线定向机检测。

1.2.2 超声波检测仪器

检测使用数字超声波探伤仪，仪器的最大声程灵敏度余量必须大

于80分贝，且可储存100幅图形以上，应能清晰打印出检测发现的

缺陷波形图。

1.2.3 对比试块

超声波检测试块应满足标准要求，SRB试块必须按照标准规定制

作。每个检测机组应配备一套试块。 1.2.4使用人工方法冲洗底片。

1.2.5 射线检测胶片

为保证射线检测质量，在本项目中完全使用爱克发（AGFA） C7

型胶片。胶片宽度不得小于80mm。

1.2.6 所有检测设备（仪器）均应经计量检定（或校准）合格。

1.2.7 按照检测标准规范和业主的要求自行采购无损检测材料，

所有材料必须具有相关质量证明文件。

1.3人员资质

1.3.1 参加本工程无损检测人员必须持有国家质量监督检验检疫

总局核发的相应项目的无损检测资格证书。
