工程图的基本操作

简述工程上常用的几种图示方法

常用的图示法有以下几种：

1）多面正投影法。是指作出空间形体在两个互相垂直的或者两个以上其中相邻两个互相垂直的投影面上的投影，然后把这些投影面连同其上的正投影按一定的方法展开到一个平面上，从而得出的投影图的方法。

2）轴测投影法。是把空间形体连同确定该形体位置的直角坐标系一起沿不平行于任一坐标面的方向平行的投射到一个投影面上，从而得出其投影的方法。

3）透视投影法。是由视点把建筑物按中心投影法投射到画面上，从而得出该建筑物透视投影的方法。

4）标高投影法。是绘制地形图和土工结构物的投影图的主要方法。作出形体在一个水平面上的正投影，并用数字把形体各部分的高度标注在该投影上，就得到了该形体的标高投影。

在水平投影上用数字标注高度数值以表示空间形体的一种图示方法。

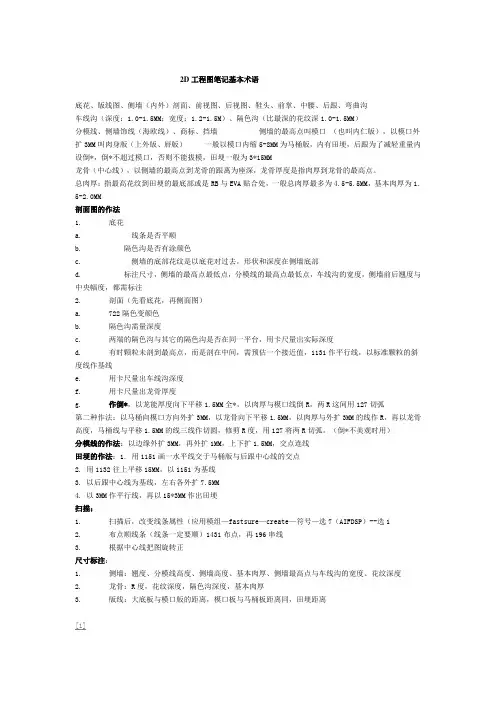

2D工程图笔记基本术语

底花、版线图、侧墙（内外）剖面、前视图、后视图、鞋头、前掌、中腰、后跟、弯曲沟

车线沟（深度：1.0-1.5MM；宽度：1.2-1.5M）、隔色沟（比最深的花纹深1.0-1.5MM）

分模线、侧墙饰线（海欧线）、商标、挡墙 侧墙的最高点叫模口 （也叫内仁版），以模口外扩3MM叫肉身版（上外版、唇版） 一般以模口内缩5-8MM为马桶版，内有田埂，后跟为了减轻重量内设倒*，倒*不超过模口，否则不能拔模，田埂一般为3*15MM

龙骨（中心线），以侧墙的最高点到龙骨的跟离为座深，龙骨厚度是指肉厚到龙骨的最高点。

总肉厚：指最高花纹到田埂的最底部或是RB与EVA贴合处，一般总肉厚最多为4.5-5.5MM，基本肉厚为1.5-2.0MM

剖面图的作法

1. 底花

a. 线条是否平顺

b. 隔色沟是否有涂颜色

c. 侧墙的底部花纹是以底花对过去，形状和深度在侧墙底部

d. 标注尺寸，侧墙的最高点最低点，分模线的最高点最低点，车线沟的宽度，侧墙前后翘度与中央幅度，都需标注

2. 剖面（先看底花，再侧面图）

a. 722隔色变颜色

b. 隔色沟需量深度

c. 两端的隔色沟与其它的隔色沟是否在同一平台，用卡尺量出实际深度

d. 有时颗粒未剖到最高点，而是剖在中间，需预估一个接近值，1131作平行线，以标准颗粒的斜度线作基线

e. 用卡尺量出车线沟深度

f. 用卡尺量出龙骨厚度

g. 作倒*，以龙能厚度向下平移1.5MM全*，以肉厚与模口线倒R，两R这间用127切弧

第二种作法：以马桶向模口方向外扩3MM，以龙骨向下平移1.5MM，以肉厚与外扩3MM的线作R，再以龙骨高度，马桶线与平移1.5MM的线三线作切圆，修剪R度，用127将两R切弧。（倒*不美观时用）

分模线的作法：以边缘外扩3MM，再外扩1MM，上下扩1.5MM，交点连线

CAD教程

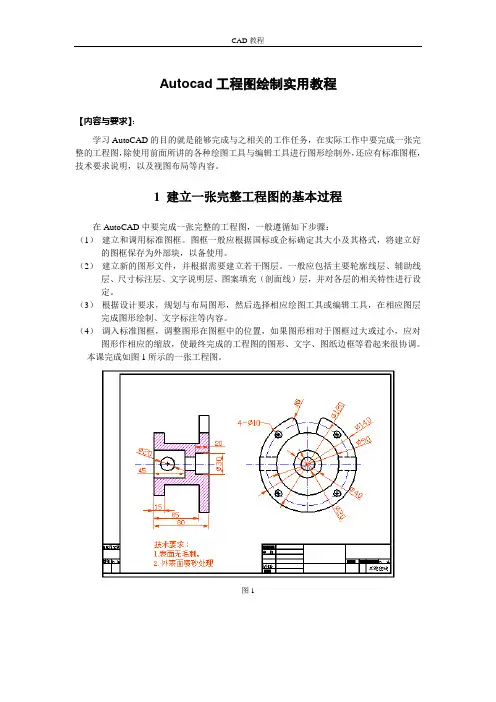

Autocad工程图绘制实用教程

【内容与要求】：

学习AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。

1 建立一张完整工程图的基本过程

在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤：

（1） 建立和调用标准图框。图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。

（2） 建立新的图形文件，并根据需要建立若干图层。一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。

（3） 根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。

（4） 调入标准图框，调整图形在图框中的位置，如果图形相对于图框过大或过小，应对图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。

本课完成如图1所示的一张工程图。

图1 CAD教程

2 建立标准图框

建立图幅为A3的标准图框

步骤1 建立新文件 （1） 单击菜单【文件】→【新建】命令，打开〖今日〗对话框。

（2） 单击【创建图形】按钮，在打开的面板中选择“默认设置”、“公制”，系统以默认的文件名进入绘图工作环境。

步骤2 绘制图纸边界与绘图边界

（1） 单击绘图工具栏中的，用光标在绘图区指定一点作为矩形的第一角点。

（2） 系统提示指定另一角点，输入@420，297，绘图区显示一矩形框，如图2所示。

图2 图3

（3） 单击标准工具栏中的“范围缩放”按钮，绘制的矩形自动布满绘图窗口。

（4） 单击绘图工具栏中的，然后在命令窗口输入偏移距离：5。

（5） 系统提示选择要偏移的对象，用光标拾取刚刚建立的矩形，然后在矩形内部单击一点，结果如图3所示。

·

Word资料 ProE工程图打印设置基本方法

现在有相当的pro/e使用者由于对pro/e图纸的输出方法没有很好的掌握，在输出图纸时通常转化到AUTOCAD中处理后进行，这样不但严重影响设计效率，而且与参数化设计的最基本要求相背，达不到及时更改变化的要求。

对常用的图纸打印机，Pro/E都可以识别并通过打印菜单直接选取，但是仍然有很多打印机并不在它的打印机列表里，这时可以使用windows打印机进行出图。

使用windows打印机进行图纸输出，对其配置文件按下面方法进行：

1． 建立一个打印机配置文件，例如需要添加惠普的Designjet 430，则建立一个打印机配置文件Designjet 430.pcf。

用记事本进行如下编辑：

allow_file_naming yes

button_name Designjet 430

button_help Designjet 430(ALL size)

delete_after_plotting no

interface_quality 3

paper_size variable

pen_slew 15

pen_table_file e:\custom\user\table.pnt

plot_access create

plot_clip no

plot_drawing_format yes

plot_label no

plot_layer current

plot_linestyle_scale .25

plot_names no

plot_segmented no

plot_sheets current

plotter_command windows_print_manager

plotter designjet650c
