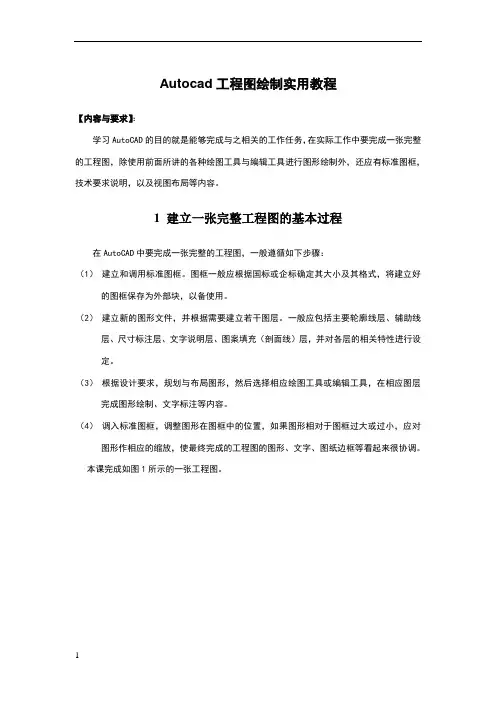

Autocad工程图绘制实用教程
【内容与要求】：
学习AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。
1 建立一张完整工程图的基本过程
在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤：
（1） 建立和调用标准图框。图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。
（2） 建立新的图形文件，并根据需要建立若干图层。一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。
（3） 根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。
（4） 调入标准图框，调整图形在图框中的位置，如果图形相对于图框过大或过小，应对图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。
本课完成如图1所示的一张工程图。
图1 CAD教程
2 建立标准图框
建立图幅为A3的标准图框
步骤1 建立新文件 （1） 单击菜单【文件】→【新建】命令，打开〖今日〗对话框。
（2） 单击【创建图形】按钮，在打开的面板中选择“默认设置”、“公制”，系统以默认的文件名进入绘图工作环境。
步骤2 绘制图纸边界与绘图边界
（1） 单击绘图工具栏中的，用光标在绘图区指定一点作为矩形的第一角点。
（2） 系统提示指定另一角点，输入@420，297，绘图区显示一矩形框，如图2所示。
图2 图3
（3） 单击标准工具栏中的“范围缩放”按钮，绘制的矩形自动布满绘图窗口。
（4） 单击绘图工具栏中的，然后在命令窗口输入偏移距离：5。
（5） 系统提示选择要偏移的对象，用光标拾取刚刚建立的矩形，然后在矩形内部单击一点，结果如图3所示。

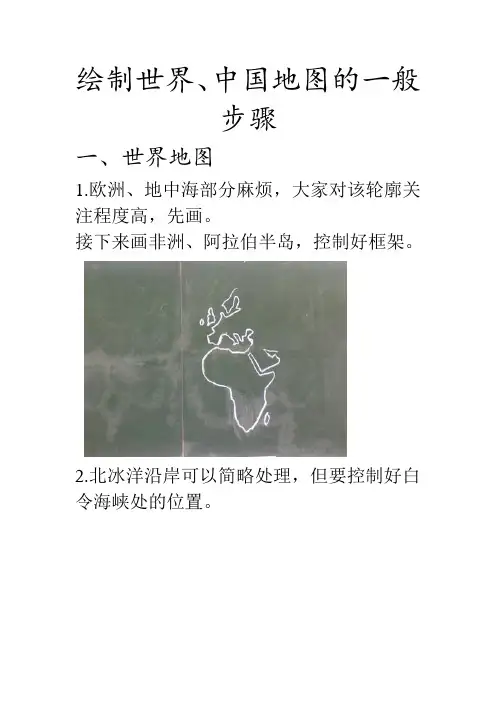

绘制世界、中国地图的一般步骤
一、世界地图
1.欧洲、地中海部分麻烦，大家对该轮廓关注程度高，先画。
接下来画非洲、阿拉伯半岛，控制好框架。
2.北冰洋沿岸可以简略处理，但要控制好白令海峡处的位置。
3.再画南亚、印度洋海岸。
4.从堪察加半岛一笔画至越南南部，停顿观察与南亚部分的衔接，看看是否需要修改。
5.澳大利亚、南北美洲相对容易一些，但控制好框架最重要。
6.画上赤道是检验世界地图画得成功与否的关键，画得不好一条直线过来就会暴露位置不准。
7.有了轮廓图，就可以讲述海洋中的洋流、陆地上的山脉、河流、城市……。
当然画一下完整的大西洋海岸是很有必要的。
二、中国地图
1.从我国最北端“一笔三弯”绘到我国最东点
主要是针对版面，可控制中国地图的高度和最东，同时该线也决定了中国地图的大小。当然，不管先画那一处，第一笔都决定着整个中国地图的大小。
2.由北向下绘出中国雄鸡的头和嘴
该笔最受关注，整个中国图好不好，就看雄鸡的头和嘴。
3.由西北端向东绘“三弯一提”。
基本可以控制东西方的地图宽度，最东点、鸡嘴、西北阿尔泰几乎在一水平线，最东点—鸡嘴与鸡嘴—西北阿尔泰长度大约1:2。
4.沿乌苏里江向南“两弯一直”
这一笔画难度较大，最后完工时往往会使人觉得雄鸡画胖了或者雄鸡头大了……，这一笔还影响到渤海湾与山东半岛的形态，觉得这一笔决定着中国图的变形与否。
5.由西北“三弯一平”至最西 心有难处他乡走，常常犯难时就画这笔，缓解压力。该区域国界线关注不高，大致轮廓出来即可，同时也控制了整幅中国图的东西长度，最西端与辽东半岛高度差别不大。
6.中国海岸线由北至南一笔完成
注意：辽东湾、渤海湾、黄河三角洲、山东半岛、海州湾一线应经常练习，除辽东半岛、渤海、山东半岛外，多大致按半圆弧来绘制。该线条最快、最顺手。
7.由帕米尔高原到滇藏分界处“两弯一圆弧” 边界处重要城市不多，关注不高，可以简略处理，但要使整个中国地图有形，喀喇昆仑山附近边界和克什米尔地区附近的凹处将是关键之笔。
