arcgis制图

如何让地图变得更有吸引力

制图员在编制地图和构建页面布局时，会应用到许多设计原则。其中，有五个主要的设计原则：易读性、视觉对比、图形背景组织、层次组织和平衡。综合这些原则形成一个系统，有助于观看和理解地图页面中相对重要的内容。没有这些，基于地图的交流就会失败。

视觉对比和易读性，是阅读地图上的内容的基础。图形背景组织、层次组织和平衡，引导读者通过内容判断事物的重要性，并最终找到事物的模式。

本文向你介绍这五个原则，并阐述它们在制图当中的意义。值得注意的是，这些原则单独应用毫无意义，而是相辅相成的。总的来说，它们能够帮助制图者创建成功交流地理信息的地图。

1）视觉对比

视觉对比指的是地图要素和页面元素之间，以及它们与背景之间的对比。要理解这一原则，你可以想象一下如果你在黑暗的环境中怎样才能看清楚。黑暗中你的眼睛没有接收太多的反射光，所以在你的视野中物体之间很少有视觉对比，也就无法从另外一个或它们周围事物中轻易的区分物体，随着光线加强，你才可以区别开来。然而如果想让你的大脑能够感知眼睛所看到的东西，需要让某些要素足够大。

视觉对比的概念，同样适用于制图（图1）。具有高度视觉对比的精心设计的地图，是那些干净的、看起来清晰分明的地图。要素之间的对比度越高，就会有更多的要素被凸显出来（通常要素会更暗或更亮）。相反地，视觉对比低的地图可以用来达到某种细微的效果，比如对比度小的要素显现为连在一起的效果。

图1：对于地图来说，虽然黑色和白色（A）提供最佳的视觉对比，但并不总是最佳的色彩组合。当使用高（B）或低（C）饱和度（亮度）的近似颜色时，色调（例如，蓝和绿）必须是可以区分的。如果不是，就要改变饱和度或颜色（亮或暗）（D中的水）值，才能够形成对比度。做叠加时要与底图形成对比（E和F）

2）易读性

易读性是指易于观看和理解。人们多致力于使地图内容和页面元素更容易被观察到，但使它们能够让人理解也是同样重要的。易读性取决于对符号选择，选择熟悉的符号和适当的符号大小，可以让人轻松地查看和理解（图2）。相对较小的几何符号更易读，而复杂的符号则需要更多的空间来辨别，也就是说会占用更多的图面。

1 ARCGIS林业专业制图基础应用

一、制图原则：

在林业上，由于制图对象多种多样，图的比例尺和用途业不相同，因此各种图的资源来源、表示方法和制图方法都有所不同。

从制图的完整性讲，一张完整的林业用图包括：图头、图框、指北针、比例尺、图例、署名、编制日期、图签。 2

二、制图步骤：

1.坐标系统的设定：

打开ArcMap 图层（右键） 属性 图头

位置示意图 指北针

署名 编制日期 图例 图框 3

坐标系统

预定义 Geographic Coordinate Systems Asia Beijing 1954

4

Projected Coordinate Systems Gauss kruger Beijing 1954

Bejing 1954 GK Zone 17N 确定（根据不同的数据选择不同的带）

5

6 2.数据层的添加： 图层（右键） 添加数据

选择制图所需的图层 添加

注意：如果出现以下对话框，说明数据源的坐标系统不同，直接单击关闭，自动将其数据转换到相同坐标系统下。

7 3.组的生成：

在图层下面的数据层中选择相同类型的数据组成组，便于数据的管理。 选择数据（右键）

组

（双击）新建组合图层 常规，图层名称（L）：修改图层名称 确定

4.保存工程：

数据添加后，保存一个工程文件，以便以后随时调用。工程文件名：*.mxd

方法一：

方法二：

文件 保存 可以修改 8

当你保存工程以后，左上角显示工程名称。

5.属性表：

选择数据层（右键），如“县乡点” 打开属性表

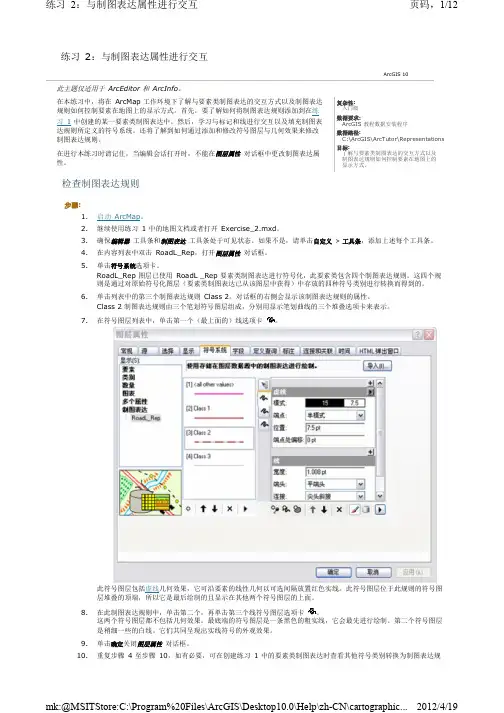

此主题仅适用于 ArcEditor 和 ArcInfo。

在本练习中，将在 ArcMap 工作环境下了解与要素类制图表达的交互方式以及制图表达

规则如何控制要素在地图上的显示方式。首先，要了解如何将制图表达规则添加到在练

习1中创建的某一要素类制图表达中。然后，学习与标记和线进行交互以及填充制图表

达规则所定义的符号系统。还将了解到如何通过添加和修改符号图层与几何效果来修改

制图表达规则。

在进行本练习时请记住，当编辑会话打开时，不能在图层属性对话框中更改制图表达属

性。

检查制图表达规则

步骤:

1.启动ArcMap。

2.继续使用练习1 中的地图文档或者打开Exercise_2.mxd。

3.确保编辑器 工具条和制图表达 工具条处于可见状态。如果不是，请单击自定义>工具条，添加上述每个工具条。

4.在内容列表中双击RoadL_Rep，打开图层属性对话框。

5.单击符号系统选项卡。

RoadL_Rep 图层已使用 RoadL _Rep 要素类制图表达进行符号化，此要素类包含四个制图表达规则。这四个规

则是通过对原始符号化图层（要素类制图表达已从该图层中获得）中存放的四种符号类别进行转换而得到的。

6.单击列表中的第三个制图表达规则Class 2。对话框的右侧会显示该制图表达规则的属性。

Class 2 制图表达规则由三个笔划符号图层组成，分别用显示笔划曲线的三个堆叠选项卡来表示。

7.在符号图层列表中，单击第一个（最上面的）线选项卡。

此符号图层包括虚线几何效果，它可沿要素的线性几何以可选间隔放置红色实线。此符号图层位于此规则的符号图

层堆叠的顶端，所以它是最后绘制的且显示在其他两个符号图层的上面。

8.在此制图表达规则中，单击第二个，再单击第三个线符号图层选项卡。

这两个符号图层都不包括几何效果。最底端的符号图层是一条黑色的粗实线，它会最先进行绘制。第二个符号图层

是稍细一些的白线。它们共同呈现出实线符号的外观效果。

9.单击确定关闭图层属性对话框。

ArcGIS地图制图教程—超详细【值得推荐】

参加⼯作，除了平时出差，⼤部分时间都在使⽤ArcGIS处理数据、制图，在此，先将⼀些制图的⼩⼼得撰写出来，希望能与各位共同交流。

1 数据准备：点、线、⾯等⽮量数据、栅格数据的准备等（下⼀更会详细介绍数据处理等⽅⾯的内容）；

2 加载数据：打开ArcGIS软件，加载需要出图的数据，如下图1：加载了新疆北疆地区的栅格数据、⼀些县市、主要居民点位置⽮量数据（数据来源：国家基础地理信息库）；

图1

3 数据渲染：数据加载完成之后，如果只是以这种形式去制图，很不美观，因此，在此之前需要对数据进⾏渲染。

双击左侧图层列表中红⾊框内的渲染图符号，如图2左；出现如图2右，在弹出的图符号设置的对话框内，可以选择图符号的样式、⼤⼩、颜⾊等信息；

图2

如果只对点、线、⾯数据进⾏统⼀图符号渲染，就可以基本按上述思路去设置，栅格数据渲染更加简单，单击现有渲染图符号，进⾏颜⾊条带选择就OK了。但在此处提⼀下：

（1）如果需要根据某些县市名称不同，⽽对点、线、⾯进⾏不同符号渲染，则应选中图层，右键属性“Properties”，点击“Symbology”选项卡，然⽽点击“Categories”，在右侧Value Field选择分类显⽰的字段，之后下⾯Add All Values，就会以不同颜⾊来渲染不同要素，见图3；

图3

（2）如果需要对每个要素进⾏标注，则在图3界⾯中点击Labels选项卡(图4)，左上⾓蓝⾊框内的单选框⼀定要打√，否则不显⽰标注；下⾯红⾊框内的Label Field为需要标注的字段，本⽂以标注名称为例；Text Symbol可以设置标注的字体样式、⼤⼩、颜⾊等；

图4

地图渲染⽅式众多，写的就是⼀些常⽤的，多⽤⼀⽤，多去尝试下，就知道咋回事了，要知道“软件是经得起折腾的！”，更多⼲货敬请关注：GIS前沿 下⾯是渲染过后的地图显⽰，见图5。

图5

4 地图制图

啰嗦了这么久，到主题了~~~
